Развал, схождение, кастор (кастер): ликбез про углы установки колес

Влияние угла кастера на управляемость

Величина пятна контакта шины с дорогой зависит от развала колес. Цель регулировки развала – добиться максимальной площади контакта. Развал колес влияет в основном на колеса, находящиеся с внешней стороны поворота, на которые приходится основная нагрузка. Угол кастера обеспечивает изменение развала колес в повороте. Колеса наклоняются внутрь поворота и лучше соприкасаются с дорогой, противодействуя выталкивающей центробежной силе.

Чем меньше отклонение оси поворота колеса от вертикали, тем сильнее выражена поворачиваемость автомобиля, максимально возможная поворачиваемость достигается при нулевом значении угла кастера. Это объясняется тем, что колесо при повороте руля поворачивается на больший угол. Подвеска при этом работает максимально эффективно, ведь все рычаги двигаются вверх-вниз в вертикальной плоскости. Амортизаторы также работают с максимальной эффективностью, лучше поглощая неровности дорожного полотна.

При маленьком кастере возникает вероятность сноса передней оси автомобиля при ускорении на выходе из поворота. Это происходит из-за того, что центр тяжести во время ускорения смещается назад, передняя ось разгружается, и колеса хуже держат дорогу. Также маленький угол кастера ухудшает самоцентрирование колес, поскольку уменьшается сила, вынуждающая колеса сохранять прямое направление.

Большой кастер грозит сносом передней оси при движении накатом или торможении на входе в поворот, поскольку колеса меньше отклоняются в сторону. На выходе из поворота, наоборот, поворачиваемость улучшается, т.к. колеса в большей степени наклоняются внутрь поворота, увеличивая пятно контакта с дорогой.

Самостоятельная регулировка

На заднеприводных «Жигулях», например, ВАЗ-2105 или 2107, угол составляет 3 градуса 30 минут, плюс-минус 30 минут. На переднеприводных моделях, например, на «Приоре», ВАЗ-2109, ВАЗ-2110, этот угол меньше, всего 1 градус 30 минут, плюс-минус 30 минут. Если кастер одного переднего колеса ВАЗ-2105 составит 3 градуса ровно, а другого – 4 градуса ровно, что является нормой по заводским меркам, машину неизбежно будет уводить в сторону.

Регулировка угла кастера осуществляется путем удаления или добавления шайб на растяжках подвески. Максимально допустимое количество шайб – две спереди и четыре сзади, при этом добавление или удаление одной шайбы изменяет угол кастера на 19 минут. Добавляя шайбы, необходимо переворачивать их фасками к упорному торцу растяжки.

Разумеется, в гаражных условиях проводить данную процедуру нельзя. Регулировка угла кастера производится только совместно с регулировкой развала и схождения колес, иначе настройки подвески будут нарушены, и машина может вести себя совершенно непредсказуемо.

Любители тюнинга для его увеличения снимают штатные опоры стоек и устанавливают вместо них опоры SS-20. на переднеприводных автомобилях ВАЗ, в том числе на «Приоре» такая замена вкупе с установкой максимального числа шайб позволяет увеличить угол до 3 градусов. Управляемость машины при этом заметно меняется, общий эффект оказывается положительным.

Нередко для улучшения управляемости достаточно просто заменить опоры стоек такими же. Несмотря на то, что угол кастера при этом сколько-нибудь значительно не изменится, результат будет, что называется, налицо. Все дело в физическом износе. Сигналом того, что опоры нуждаются в замене, являются негромкие глухие стуки, проявляющиеся при езде по неровной дороге на низкой скорости. Подтвердить диагноз можно, раскачав автомобиль и посмотрев, одинаково ли стойки гасят колебания с левой и правой стороны. Если нет – нужно менять опоры.

Выбирая новые опоры стоек, не следует брать самые дешевые. Лучше купить или штатные или SS-20. Последние стоят намного дороже, но и прослужат не в пример дольше, а ввиду того, что замена опор – дело сложное и трудоемкое, переплата может быть вполне оправданной.

Угол продольного наклона (кастер) — угол между осью поворота колеса и вертикалью на виде сбоку. Считается положительным, если ось наклонена назад относительно направления движения.

Развал — наклон плоскости колеса к перпендикуляру, восстановленному к плоскости дороги. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — то отрицательный.

Читать дальше: Автосалон динамика архангельск авто в наличии

Схождение — угол между продольной осью автомобиля и плоскостью, проходящей через центр шины управляемого колеса. Схождение считается положительным, если плоскости вращения колес пересекаются перед автомобилем, и отрицательным, если они, наоборот, пересекаются где-то сзади.

Ниже приведены эксперимены, позволяющие уяснить, как влияют регулировки колес на поведение автомобиля. Для тестов выбран «Самара» ВАЗ-2114 — большинство современных иномарок не обременяет владельца диапазоном и выбором регулировок. Там все параметры заложены заводом-изготовителем и повлиять на них без конструктивных переделок достаточно сложно. У нового автомобиля — неожиданно легкий руль и невнятное поведение на дороге. Углы схода-развала находятся в поле допуска, за исключением продольного угла наклона оси поворота левого колеса (кастера). Применительно к передней подвеске отечественного переднеприводного автомобиля установка углов всегда начинается с регулировки кастера. Именно этот параметр, с одной стороны, служит определяющим для остальных, а с другой — в меньшей степени сказывается на износе шин и прочих нюансах, связанных с качением автомобиля. Более того, данная операция наиболее трудоемка — думается, именно поэтому о ней «забывают» на заводе. Только потом, разобравшись с продольными углами, грамотный мастер начинает регулировать развал, а затем и схождение колес.

Источник

Частые неисправности передней подвески

Обслуживание и ремонт передней подвески в Приоре предполагает выявление точной причины поломки:

1. Если появляется посторонний шум или отчетливо слышен глухой стук, возможно, нужно заменить стойки. Проверьте плотность затяжки болтов, фиксирующих шланги стабилизатора, если нужно, подтяните. Если износили подушки, замените новыми. При ослаблении крепления опоры в верхней части стойки подвески к кузову подтяните их. Оцените состояние резинового компонента опоры стойки, шарнира шарового типа, пружинного устройства, буфера движения сжатия. Если они повреждены и имеются дефекты, замените. Как вариант – проверьте колеса на дисбаланс.
2. Из стойки может подтекать жидкость, причина одна – сальник штока износился и разрушился. На это укажет появление на штоке задиров, повреждение хромовой поверхности, механические дефекты уплотнительного кольца, расположенного на корпусе стойки. Смените старую телескопическую стойку на новую.
3. Если подвеску в Приоре пробивает, придется заменить пружинное устройство и телескопическую стойку.
4. Стало сложно управлять автомобилем, его постоянно заносит в сторону – пора проверить давление воздушной массы в шинах и нормализовать его. Если оставляют желать лучшего углы установки колес, осуществите сход-развал. Возможно, понадобится произвести замену резиновой накладки в опорах подвески или пружины.

Читать дальше: Противотуманки нового образца на приору

Как самому сделать сход развал на ваз 2109

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?

Развал-схождение – что это такое?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно. У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже). Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля). Давление в шинах. Загрузка машины. Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

Вариант 4

Вариант со спортивными амбициями: всё в «минус»», за исключением кастера. Автомобиль с такими настройками повороты проходит увереннее и быстрее, как и маневр «переставка». Отсюда и лучший результат.

Итак, есть масса простых и весьма эффективных способов менять характер автомобиля, не прибегая к дорогостоящим заменам узлов и деталей. Главное, не пренебрегать регулировками — зачастую они оказываются очень важными. Какому из вариантов отдать предпочтение? Для большинства приемлемым окажется второй. Он наиболее логичен для повседневной езды, причем как с частичной, так и с полной нагрузкой. Надо лишь учитывать, что, увеличивая продольный наклон стойки, вы не только улучшаете поведение машины, но и повышаете стабилизирующее (возвратное) усилие на руле. Последний, наиболее «быстрый» вариант настройки больше подходит околоспортивной публике, любящей поимпровизировать с автомобилем. Отдавая предпочтение данным регулировкам, надо учитывать, что с увеличением нагрузки значения углов схождения и развала будут возрастать и могут выйти за допустимые рамки.

Произведем регулировку угла кастора на Ваз 2115. Увеличение этого самого угла позволяет лучше входить в поворот на сравнительно высокой скорости и быстро вернуть рулевое колесо на свое исходное положение, к тому же значительно повышается его информативность. Угол у кастора может быть положительным (стойка имеет наклон назад) и отрицательным (стойка имеет наклон вперед).

С завода автомобили Ваз 2115 выходят со значением +1° 30′ ± 30′. Если вы делаете спортивный тюнинг подвески ваз 2115, то нужно увеличить данные значения на 3-4 градуса. Если отрегулировать угол кастора на большое значение, то это может понизить управляемость при резком разгоне, соответственно, становится сложнее контролировать рулевое колесо.

Как именно регулируется угол кастора? Делается это путем изменения количества шайб на растяжках подвески. Чтобы увеличить угол мы убираем лишние шайбы с передней или задней ее части. Для уменьшения угла, мы наоборот, увеличиваем количество шайб

При регулировке угла кастора на Ваз 2115, обратите внимание с фаску, она должна быть направлена в сторону упорного торца растяжки. Допустимое количество регулировочных шайб: 2 — спереди, 4 сзади

Добавление или удаление одной из шайб изменяет кастор на 19′(минут). Процесс регулировки рекомендуется проводить на специальных стендах, кроме этого там делают еще и развал/схождение.

Что можно регулировать

Основные регулировки выполняются для развала и схождения. Чаще всего корректировка требуется только передним колесам. Корректировка положения задних колес выполняется только для автомобилей с независимой подвеской.

При нулевом развал схождении износ шин минимален, а колеса сопротивляются движению меньше всего. Тем не менее, колеса выставляют под определенным углом, причем оптимальное положение зависит от ряда факторов. Для каждой марки и модели авто существуют оптимальные показатели развала и схождения колес. Это зависит от конструктивных особенностей подвески

Важно, чтобы и измерения, и регулировка развал-схождения выполнялись на качественном оборудовании.

Считается, что обычно для управляемых колес характерен положительный развал. Это якобы облегчает руль, нивелирует удары на нем при наезде на неровности, а при ходе колеса вверх угол уходит в ноль. Но это не аксиома. Так, на многих переднеприводных автомобилях развал изначально отрицательный, чтобы обеспечить стабильность положения машины на дороге и ее управляемость. Например, при прохождении поворота автомобиль кренится, и колесо теряет вертикальность. Без отрицательного развала это приводит к потере управления. Отрицательный развал в такой ситуации увеличивает пятно контакта шины с дорогой, повышает устойчивость автомобиля.

У машин с задними ведущими колесами передние колеса будут находиться под действием сил, направленных против направления движения. При нулевом развале и схождении они будут стремиться развернуться против движения. Чтобы этого не происходило, схождение делают положительным.

Иной раз можно наблюдать сильно положительный развал.

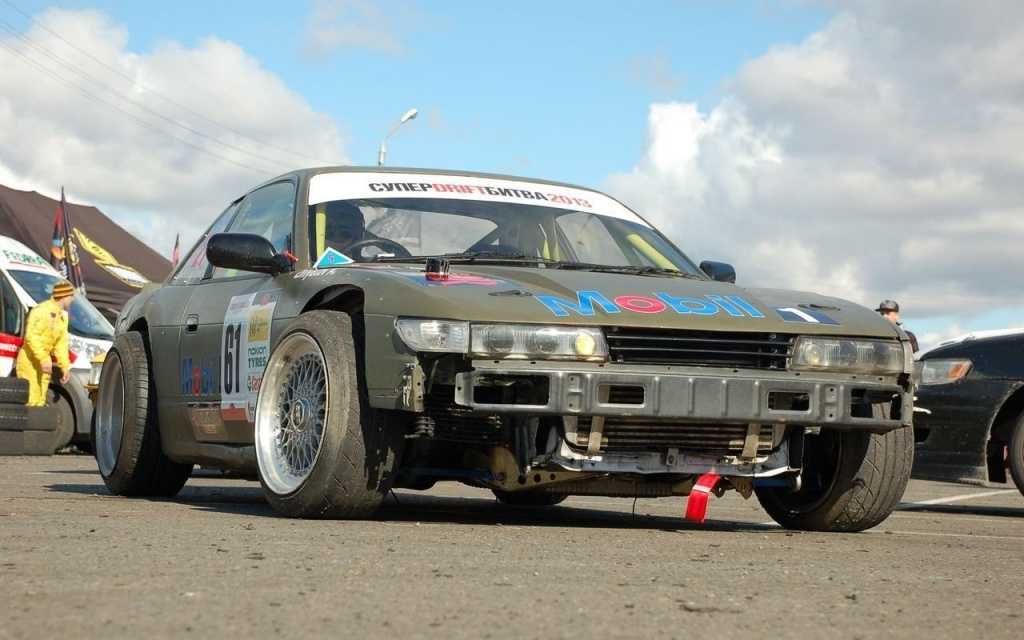

Конкретно отрицательный развал — удел спортсменов. Что в дрифте, что в кольце отрицательный развал при поворотах позволяет сохранить максимальную площадь контакта шин с покрытием. Дело в том, что боковая сила в этом случае стремится перевести развал в положительный, уменьшая пятно контакта, а отрицательные значения компенсируют это явление.

Принципиальное значение кастора — стабилизация управляемых колес во время движения. За счет этого угла при выполнении маневров поворота на колеса действуют боковые силы, которые помогают вернуть их в исходное прямое положение после того, как автомобиль проходит изгиб. Для этого ему придают положительные значения. То есть ось поворота, которая проходит по стойке в подвеске типа McPherson, по шкворню в цельных мостах или по линии, соединяющей верхнюю и нижнюю шаровые опоры в «двухрычажках», делают наклоненной назад. Это, с одной стороны, несколько увеличивает радиус поворота, но с другой — исключает возможность траекторных рысканий. Автомобиль без подруливаний держит прямую.

Что такое кастер

Углом кастера называют отклонение угла продольной оси от вертикали. Функция заключается в стабилизации прямолинейного движения автомобиля. Получается самоцентрирующаяся система, которая в разных условиях по-разному может влиять на поворот автомобиля и сам руль. Самоцентрование напрямую зависит на поворачиваемость колес. Чем больше угол кастера, тем лучше центрование, но шире радиус поворота автомобиля.

Важно правильно выставить угол, если Ваш путь лежит по скоростной трассе, без большого количества резких поворотов и неровностей, то следует выставить большой угол, если же предполагается езда по серпантину, то угол должен быть минимальный. Кастер колеса заставляет ехать автомобиль прямо при отпущенном руле

Чем большее отклонение от вертикальной оси, тем устойчивее транспортное средство на дороге. Так же он не дает машине наклоняться и опрокидываться.

Правильно выставленный развал схождение обеспечивает максимальную площадь соприкосновения шины с дорогой. Но при повороте руля покрышка деформируется под действием боковой силы. Кастер наклоняет колеса в сторону поворота руля, тем самым увеличивая эффективность развала. Достигается наибольшая площадь соприкосновения шины с пятном контакта.

Кастер бывает:

1. Положительный – ось поворота отклонена назад.
2. Нулевой – ось поворота совпадает с вертикалью.
3. Отрицательный – ось поворота отклонена вперед.

Устройство и ремонт автомобилей ВАЗ (2110 и Лада Приора)

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол развала колеса (рис. 2) -угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). (Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое -не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах: угол развала…………………………………………………..0°±30′ схождение……………………………………………………..0°00’±10′ (0±1 мм) угол продольного наклона оси поворота…………1°30’±30′

Углы установки колес автомобиля в снаряженном состоянии: угол развала…………………………………………………..0°30’±30′ схождение……………………………………………………..0°15’±10′ (1,5±1 мм) угол продольного наклона оси поворота…………0°20’±30′

Как угол кастера влияет на управляемость машины

Представьте ситуацию, Вы едете по ровному асфальту, впереди поворот и на скорости 40 км/ч автомобиль совершает маневр. Машина начинает описывать дугу поворота, как вдруг передняя ось начинает скользить, Вы ослабляете угол поворота руля, но автомобиль все равно выносит на внешнюю часть поворота и ни чего не остается, как увеличить или уменьшить скорость, ловя сцепление шин с дорогой. Так произошло по причине недостаточной поворачиваемости. Передний или задний рулевой привод, в зависимости от того какой у Вас основной, просто не поймал сцепление с дорогой. Причин может быть много:

• ширина оси колес;
• давление в шинах;
• отсутствия дифференциала высокого трения;
• неправильно распределенный балласт;
• продольный наклон оси поворота (кастер).

Все это влияет на поведение автомобиля при повороте. Малейшее изменение одного из параметров может существенно сказаться на управляемости всего транспортного средства. Производитель старается найти компромисс между величиной всех параметров автомобиля. И зачастую маневренностью жертвуют в угоду комфортности. Поэтому устанавливаются небольшой угол Аккермана и кастера. Рассчитывая, что для повседневного использования не нужны характеристики гоночного болида, который реагирует на малейший угол поворота.

Небольшое отклонение кастера

На автомобилях устанавливаю положительный угол отклонения в пределах 1-2˚, что обеспечивает более острый угол поворота. Подвеска лучше ловит ухабы и неровности, езда становиться мягче. Однако при выходе из поворота нагрузка перемешается на заднюю ось и передние колеса, с которых ушла нагрузка, хуже держат сцепление с дорогой. Колесо хуже самоцентрируется, приходиться доводить самому.

Наклонный кастер

Увеличив угол кастера до 5-6˚ руль становиться тяжелее, увеличивается информативность, управляемость, обратная связь и улучшается сцепление с дорогой при выходе из поворота. Но ухудшается поворачиваемость колес в начале поворота, ось меньше отклоняются в сторону. Самоцентрирование улучшается, так как колеса сопротивляются центробежной силе и пытаются вернуться в исходное положение.

Положительный кастер против отрицательного кастера

С тем, что такое кастер, мы уже разобрались, давайте теперь рассмотрим плюсы и минусы положительного и отрицательного кастера, и как конкретно они влияют на поведение автомобиля.

Влияние положительного кастера

Положительный кастер возникает, когда ось колеса наклонена в сторону переда автомобиля. В результате этого, пружина и амортизатор как бы давят на передние колеса, что особенно чувствуется на автомобилях в передним приводом.

Излишние давление создает хороший контакт колеса (а точнее – шины) с дорогой, а значит сила трения больше и автомобиль чувствует себя гораздо устойчивей. Еще одним последствием такой настройки подвески является самовольное возвращение руля в нулевое положение.

И вроде все эти плюсы хороши – давайте задерем положительный кастер до максимума! Но нет, этого делать не стоит. Вместе с созданием положительно кастера мы делаем процесс вращение руля тяжелее (как минимум, все за счет того же увеличения пятна контакта). Помимо этого, увеличивается износ шин.

Вместе с излишним углом положительно кастера может возникнуть эффект биения колеса. Ярким примерном для этого может быть обычная магазинная тележка, у нее как раз-таки положительный кастер (да еще какой!). Попробуйте толкнуть ее – колеса будут пытаться вернуться в положение, когда они едут по прямой. А теперь толкните с еще большей силой – колеса начнут возвращать траекторию с дичайшим количеством отклонений за секунду, да еще и прыгать.

Влияние отрицательного кастера

Отрицательный кастер возникает, когда ось колеса наклонена в сторону задней части автомобиля, вперед вертикальной оси. Такое явление можно встретить на большинстве старых автомобилей, что связано с особенностью приводной системы и вращением колеса – рулевое колесо было тяжеловращаемым, а отрицательный кастер нивелировал этот эффект. Само собой, речь идет об автомобилях без каких-либо усилителей рулевого колеса.

Негативным эффектом отрицательного кастера является худшая управляемость и сохранение траектории движения (по сравнению с положительным кастером), особенно отчетливо это заметно при прохождении поворотов.

Когда нужно делать

Углы рекомендуется проверять и регулировать в следующих случаях:

1. Машина проехала около 10-15 тыс. км (касается отечественных моделей) или 20-45 тыс. (для импортных марок).
2. Транспортным средством стало сложно управлять, резина начала быстро и неравномерно изнашиваться.
3. Рулевое колесо не возвращается самостоятельно в нейтральное положение после вывода ТС из поворота.
4. После ремонтных работ, связанных с подвеской, элементами рулевого управления и несущих частей кузова, а именно: замены ШРУСа(шарнир равных угловых скоростей), установки новых рулевых наконечников и шаровых опор, замены передних лонжеронов.
5. Если ТС побывало в аварии, также рекомендуется проверить углы развала и схождения.

Следует отметить, что до начала производства работ по измерению и установке углов, необходимо выяснить:

• Исправны ли узлы рулевого управления;
• Не следует ли поменять ступичные подшипники;
• Нет ли проблем с элементами передней подвески.

Ещё следует обязательно отбалансировать диски (при наличии биения).

Компьютерный сход-развал позволяет наиболее точно установить углы наклона колёс

Кастор-плата как изготовить и установить самостоятельно

Сегодня специализированные магазины реализуют пластины, позволяющие изменять кастор колес УАЗ Патриот, хотя их также можно изготовить в самостоятельном режиме. Для этого понадобится металлический лист с толщиной 5 мм. Изготовленные или приобретенные пластины следует устанавливать так, чтобы, находясь между мостом и рычагом, плата вызывала изменение угла наклона шкворня.

Немаловажный аспект – установка платы предполагает срезание части стандартного крепежа рычага. К такому методу модернизации обычно склоняются после лифта подвески, предполагающего замену заводских пружин усиленными и удлиненными аналогами. В результате угол заваливается на 7-10 градусов.

Регулировка развала схождения на СТО

Работы по регулировке развала схождения на СТО выполняются с использованием специальных стендов, которые бывают:

Оптические стенды работают следующим образом: к колёсам крепятся специальные трубки, направляющие луч света на плоскость с вертикальными и горизонтальными шкалами. Угол наклона определяется по положению точки света относительно той или иной шкалы. Такие стенды широко использовались в советский период и сегодня чаще применяются для регулировки развала схождения на автомобилях времён СССР. Стенды этого типа дают высокую погрешность измерений и позволяют определять развал только на одной паре колёс (передней или задней), поэтому выставить все колёса машины под одинаковым углом бывает довольно сложно.

Лазерные стенды в техническом отношении являются следующей ступенью оптических, т. е. здесь тоже применяются законы оптики, но вместо светового используется лазерный луч. Для регулировки развала схождения:

• на машину устанавливают специальные лазерные излучатели;
• на колёса крепят зеркала параллельно плоскости вращения;
• измерительная шкала монтируется напротив зеркала и лазерный луч, исходящий из нулевой точки шкалы, при правильных регулировках должен от зеркала вернуться на своё место.

Если луч возвращается в другую точку, требуется регулировка. Точность измерений на лазерном стенде гораздо выше, чем на оптическом.

Наиболее совершенным приспособлением для регулировки развала схождения сегодня является компьютерный стенд. Существует несколько разновидностей таких стендов. Чаще всего компьютерный стенд определяет все необходимые величины с помощью специальных датчиков, установленных на колёсах автомобиля. Информация от датчиков передаётся в компьютер, где сравнивается с эталонными значениями параметров для данной марки авто, после чего происходит автоматическая балансировка колёс.

3D стенд способен формировать трёхмерную модель авто, используя при этом:

• специальные камеры;
• расположенные на стенде фотоэлементы;
• процессор с базой данных.

Компьютерный стенд, как правило, помимо основной функции, способен выполнять множество других сопутствующих задач. Измерения, сделанные на таком стенде, являются максимально точными, а регулировки полностью соответствуют требованиям производителя.

Выводы

Специального инструментария потребуется не так уж и много. Сейчас этой технологией почти не пользуются, поскольку существуют современные компьютерные стенды для проведения регулировки, которые все операции выполнят достаточно точно.

Читать дальше: Договор купли продажи на легковой автомобиль

После замены амортизаторов на передних колесах, необходимо сделать геометрию колес. Что нам понадобится для того, чтобы сделать развал-схождение.

Нам понадобится: набор инструментов:

и два вот таких блина, спокойно вращающиеся вокруг своей оси.

Думаю сделать их самостоятельно несложно. Между собой они должны быть независимыми, так как при регулировке одного колеса, второе должно стоять, не меняя положение. Также нам понадобится вот такой отвес:

и две равные планки.

В нашем случае они по 60 сантиметров. Ещё нам пригодится рулетка и два куска алюминиевой проволоки. Первым делом нужно проверить уровнем кривизну пола помещения, где собираетесь производить регулировку.

Если полы неровные, то устанавливая блины, нужно добиться одинакового уровня между ними. Теперь загоняем автомобиль на наши блины, вот в эту часть передними колесами,

для того, чтобы можно было сделать развал.

Когда закончим с развалом, то переставим автомобиль по центру блинов, для регулировки схождения. На автомобилях с передним приводом типа: Самара, Лада, 2108-2110, развал колес может быть как отрицательным, так и положительным.

Мы будем делать развал отрицательный, то есть колеса будут стоять буквой “М”, и сделаем мы его где-то около 1 мин. 30 сек.

Процесс регулировки развал/схождения.

Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

После того, как мы отрегулировали развал, то получили показатели около 1м. 30сек. На нашем отвесе приварена пластина толщиной 2,2 мм.

Когда мы прикладываем его к диску, то уровень должен быть равным. Тесть пузырь находится по центру.

Читать дальше: Стоимость справки для вождения

Также регулируется развал и на втором колесе, там делаем такой же угол.

Теперь приступаем к регулировке схождения данных колес.

Переставляем автомобиль колесами по центру блинов. К передним дискам, вот таким образом крепим с помощью алюминиевой проволоки планку.

На краю планки есть небольшой гвоздик, за который мы закрепим рулетку.

Тоже самое делаем с обратной стороны. Теперь протягиваем капроновую нить с таким расчетом, чтобы она в этом месте не задевала обод.

На автомобилях Российского производства, задняя балка уже передней колеи колес. Поэтому нам нужно подложить под нить, на заднем колесе, обычную крышку от пластиковой бутылки.

С другой стороны все должно быть идентично. Далее делаем промеры передних колес рулеткой и начинаем регулировку схождения колес. Результаты всех замеров записываем на бумагу.

В нашем случае получилось:

• передние часть колеса 163,7 см;
• задние часть колеса 162,6 см:
• левое колесо, зазор 8 мм;
• с правой стороны получился зазор 5 мм.

В результате замеров у нас получилось расхождение в 11 мм. Зазор смотрим тут, то есть между ниткой и покрышкой.

Чтобы нам сделать схождение, нужно примерно выставить зазор 1-1,5мм., а ширина должна получиться 163,5 см.

Теперь регулируем схождение.

Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.

Когда обе тяги подкручены, производим замеры . Должно получиться на переднем колесе следующее:

• При замере в передней части колеса, расстояние должно быть 163,1 см;
• При замере задней части колеса, расстояние между ними должно быть ровно 163 см., то есть мы видим разницу в один миллиметр;
• Зазор между ниткой должен быть равен 1 мм.

Колесо с другой стороны должно быть с такими же показателями.

Данная регулировка колес весьма проста, которую свободно может сделать любой в гаражных условиях, не прибегая к никаким автосервисам. Также, такая регулировка поможет вам сэкономить деньги и нервы.

Сделав регулировку самостоятельно, вы будете намного спокойнее и увереннее, сами увидите результаты и останетесь довольны.
