Как сделать подсветку дверей в автомобиле

Устанавливать или нет

Прежде чем купить для своего авто комплект подсветки, подумайте, так ли она вам в действительности нужна. Задумайтесь, какие цели вы ставите перед собой, и насколько фонари смогут их удовлетворить.

Наличие дополнительной подсветки в дверях делает поездки комфортнее и несколько безопаснее. Предположим, что в пути вам потребовалось найти какой-то предмет, лежащий в дверном кармане. Но нащупать его никак не удается. И тут будет полезно иметь дополнительную подсветку, которая штатно в машине не предусмотрена. Хотя следует быть объективным, поскольку множество иномарок, таких как Тойота, Мерседес, Фольксваген и тот же новый Хендай Grandeur уже в базовой комплектации имеют освещение, чего не скажешь об отечественных авто или старых иномарках.

Вот и получается, что подсветка выступает как элемент тюнинга, но при этом выполняет некоторые полезные функции. В зависимости от исполнения и способа установки, дверная подсветка может работать, когда дверь закрыта или открыта.

Устанавливать такое оборудование своими руками или нет, каждый решает сам.

Технология и особенности установки подсветки в салон транспортного средства своими руками

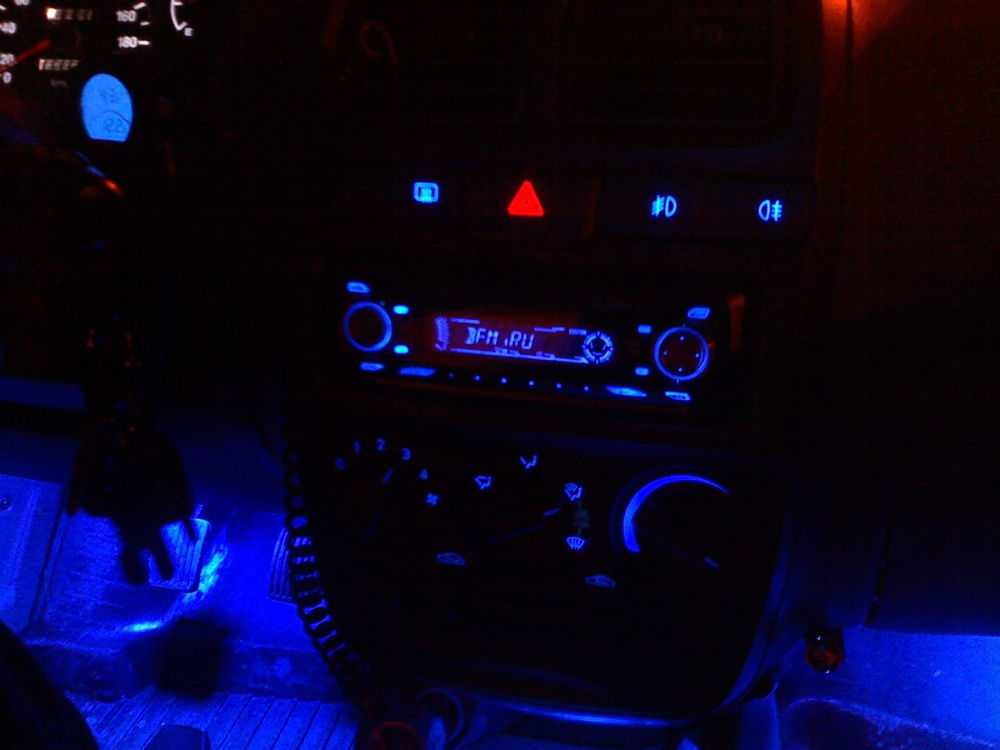

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора

Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов

Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Виды цветомузыки

Место установки цветомузыки не ограничено практически ничем, кроме вашей фантазии. На заднем стекле машины довольно интересно смотрится графический эквалайзер или тематическая надпись. Подсветка днища кузова, мигающая в такт музыке, привлечет немало внимания на улицах города. Цветомузыка в салоне минивэна, лимузина или большого внедорожника позволит отдыхающей компании почувствовать себя в небольшом VIP-клубе, работающем только для них.

Можно установить мощные светодиоды в крышку багажника с внутренней стороны, и тогда, открыв багажник на природе, можно целую лесную полянку сделать танцполом под открытым небом. А сделав потолок машины в виде звездного неба, любая вечерняя прогулка с любимой девушкой на автомобиле наполнится романтикой и уютом.

Независимая подсветка

При таком подключении включаться освещение коврика будет только со стороны открытой двери. Это удобно при посадке пассажира, когда нужно осветить конкретную сторону. Для такого подключения вам понадобится минимальное количество провода. Достаточно с каждой стороны подключить ленту плюсом к прикуривателю, а минусом на концевик двери. Подключить минусовой провод можно через отверстие в кузове, через которое пропущены все провода, подходящие к двери. На некоторых моделях для этого придется разобрать панель. Так делают с двух сторон. Это позволяет максимально экономично сделать подсветку.

От габаритов. В таком случае свет под ногами будет гореть, пока у вас включены внешние осветительные приборы. Чтобы, это не мешало движению, то лучше всего сделать освещение не сильно ярким. Подключается тут все также достаточно просто. Минус кидается на корпус автомобиля. Плюсовой провод подключается к наиболее удобной лампочке приборной панели.

В итоге, у вас будет подсветка включаться одновременно с включением наружного освещения. Для большего удобства желательно предусмотреть способ быстрого отключения ленты. Это может быть разъем папа-мама или небольшой тумблер, расположенный в удобном для вас месте.

Заключение

. Многие водители производят различный тюнинг салона. Многие модернизируют «родную» систему освещения. Поэтому вопрос, как сделать подсветку ног в автомобиле своими руками, не редок. В принципе, эта работа довольно простая, достаточно приложить этому процессу руки и голову. Самое сложное это подключить подсветку к питанию, для этого придется частично разбирать обшивку, чтобы протянуть провода.

Монтаж подсветки на основе неоновых ламп

Неон используется в рекламе как недорогой и экономичный источник света очень давно. Сегодня он активно вытесняется светодиодными технологиями, но автомобилистам нравится то рассеянное свечение, которое характеризует неоновые лампы. По сроку службы они заметно уступают LED-прототипам, но это не останавливает любителей украшательства.

Если вы намереваетесь использовать неоновую подсветку при открытии двери автомобиля, то самый простой способ реализации задуманного – использовать неоновый шнур. Он по внешнему виду напоминает светодиодные ленты и монтируется по тому же принципу.

Для начала необходимо демонтировать накладки порогов, после чего по внешнему краю аккуратно разложить неоновые шнуры нужной длины. Желательно чтобы после установки на место обшивки она становилась впритык к кабелю подсветки. Точно таким же образом монтируем неоновую электропроводку на концевики дверей автомобиля.

Для закрепления краёв ленты нам понадобятся такие крепёжные элементы, как саморезы, стяжные хомуты и уголки из алюминия. Уголки обрезают точно по размеру неоновых дорожек, их монтируют под торпедо посредством саморезов. Хомуты нужны, чтобы прикрепить неоновые лампы к уголкам. Один конец ленты выводится на датчик открывания двери, другой – на источник питания.

При таком способе монтажа подсветки дверей автомобиля своими руками иллюминация будет загораться при открывании дверей автоматически.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Подготовка и подсоединение проводов

Следующим шагом будет демонтаж дверной обшивки. Порядок действий описывать нецелесообразно, он отличается у разных моделей машин и подробно описан в соответствующих разделах инструкции. Провода присоединяют либо к блоку стеклоподъемников, либо к дверной карте. Здесь все зависит от комплектации автомобиля — проще всего с люксовыми моделями, обладающими электрическими устройствами на всех дверях.

На автомобилях эконом-класса придется тянуть провода от приборного щитка. Здесь поступают по ситуации, как удобнее всего. Обычно красный повод — это плюс, синий (или черный) — масса, хотя могут быть любые варианты. Рекомендуется предварительно изучить этот вопрос в инструкции к автомобилю, чтобы не пришлось переделывать работу дважды.

Все соединения следует изолировать термоусадкой или изолентой, провода рекомендуется зафиксировать на поверхности двери кусочками клейкой ленты, чтобы они не болтались и не создавали ненужную нагрузку на светодиод.

Установка своими руками светодиодного освещения

Для того чтобы справиться с работой, нам потребуются:

термоусадочная труба;
электрические провода;
светодиодная лента и диодные фонари.

Монтаж осуществляется, как правило, на приборной панели, в местах, где расположены светильники и штатные осветительные элементы. Их можно при желании просто заменить светодиодами. Цоколь у диодного фонаря такой же, как у штатной лампы, поэтому замена выполняется без каких-либо трудностей.

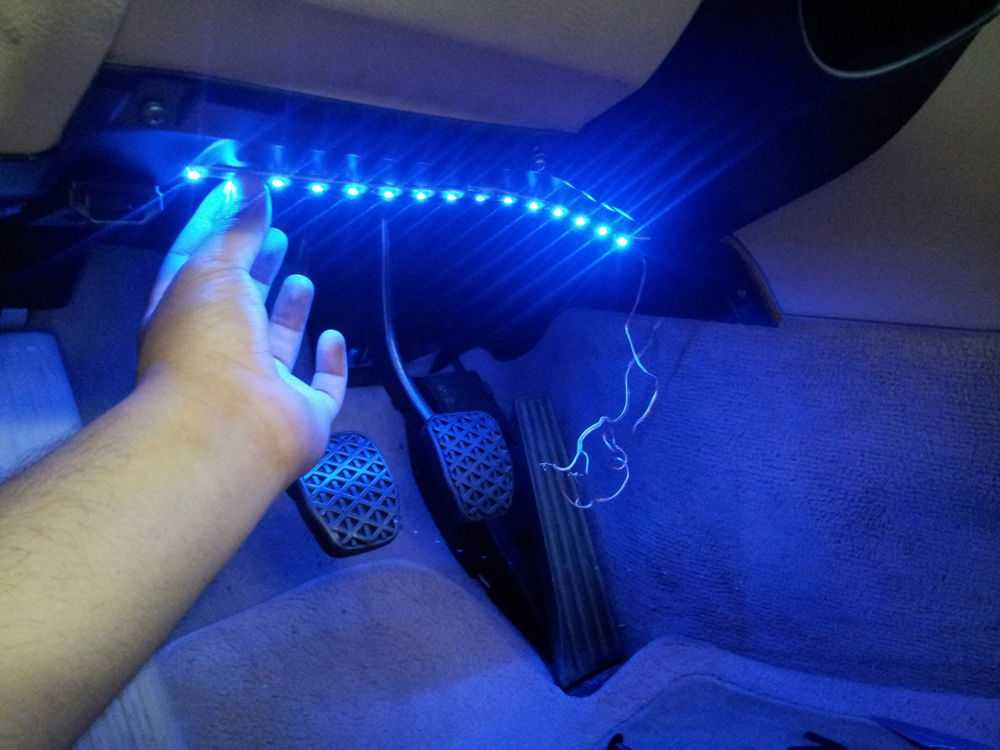

Далее нужно установить ленту внизу в области ног и по периметру верха автомобиля. После необходимых измерений отрезаем то количество ленты, которое необходимо. Разрезы следует осуществлять на участках, где расположены контакты для пайки.

При замере нужно предусмотреть некоторый избыток проводов для запаса. Отрезав и выполнив пайку к контактам ленты, необходимо надеть термоусадочную трубу и выполнить прогревание при помощи фена, пока не будет усадки. Следующие фрагменты обрабатываем похожим образом.

Подключение нужно осуществлять через RGB-блок контейнер или тем же способом, что и неоновые фонари. Это обеспечит срабатывание освещения при открытии дверей машины

Здесь очень важно соблюдать правильную полярность — об этом говорилось выше

После подключения своими руками подсветка дверей автомобиля будет готова к использованию — проверьте её работу. Если всё в порядке, вас можно поздравить с успехом.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии. Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

мощный светодиод;
драйвер питания;
комплект соединительных проводов;
световод.

Светодиод вставляют в торец
световода, который укладывается в линии стыка панелей приборной доски или иных
элементов облицовки салона. Питание драйвера подключают к габаритным огням.
Установка особой сложности не представляет. Кроме того, можно выбрать наиболее
предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость
комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и
других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько
раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Подготовка

Наиболее простым и недорогим вариантом подсветки салона авто является светодиодные ленты. Чаще всего освещение включается при открывании дверей, но можно выбрать и другой вариант. Сейчас автомобильный рынок предлагает большое количество комплектов подсветки для салона авто. Не составляет труда найти наиболее подходящий вариант для конкретного автомобиля.

Для установки такой иллюминации понадобятся следующие материалы:

светодиодная лента нужной длины;
конденсатор 3300 мФ;
термоусадочная трубка;
изоляционная лента;
провод определенной длины, которая зависит от способа подключения;
плафон;
блок питания для проверки в домашних условиях;
контроллер для регулировки яркости (не обязательно);
клеммы «папа» и «мама»;
клей герметик.

Кроме перечисленных материалов, для установки освещения понадобятся такие инструменты:

плоскогубцы;
паяльник с припоем;
набор отверток;
зажигалка;
нож;
щипчики.

Вооружившись перечисленными материалами и инструментами, можно приступать к установке светодиодной ленты внутрь салона. Локацию можно выбрать по желанию. К примеру, для установки подсветки под ноги можно использовать универсальную схему, которая подойдет практически для любых машин.

Как выбрать подсветку для салона автомобиля?

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

Приобретение светодиодной ленты.
Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона

Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Варианты дополнительного светодиодного освещения

Помимо оформления салона широкую популярность приобрела подсветка днища автомобиля. Светодиодная или неоновая лента, установленная под корпусом, создает эффект «парения», превращает обычный автомобиль в брутальное и стильное авто. Кроме подсветки днища, многие автолюбители украшают и другие участки:

колесные арки;
фары, задние фонари;
багажник;
радиатор.

Используются разные варианты
свечения — подсветка мигает, меняет цвет, образует эффект бегущих или
разноцветных огней

При этом, не следует перегружать машину световыми
эффектами, иначе она будет выглядеть нелепо, раздражать зрителей и обращать на
себя внимание сотрудников ГИБДД

Неоновая подсветка состоит из линейных
светильников. Они хрупкие, обладают небольшой яркостью, довольно дороги.
Единственным достоинством является возможность направленной подсветки,
образования сфокусированной световой полосы. В отличие от неоновой,
светодиодная подсветка устойчива к механическим воздействиям, долговечна,
неприхотлива и дает яркий свет разных оттенков. Монтаж LED-ленты гораздо проще и быстрее, а
цена заметно ниже. Все эти преимущества определяют спрос и предпочтение
пользователей.

Установка на мелкие детали

Для тюнинга мелких деталей удобней использовать единичные диоды.

Подготавливаем диод к установке и подключению. Берём диод, припаиваем к одной из его ножек резистор, далее припаиваем провода и изолируем открытые проводки обычной изолентой. Где-то на расстоянии около 20 см нужно сделать клеммное соединение. Итак, светодиоды готовы к установке. Далее подготавливаете место монтажа. Рассмотрим, к примеру, как устанавливается подсветка ручек салона. Для этого , и возле ручки в том месте, где вы хотите установить диод, делаете отверстия. Они должны быть маленькими чтобы диод входил в него туго. Можно дополнительно будет закрепить его при помощи клея. Далее протягиваете проводку под обшивкой в салон, чтобы потом её можно было подключить. Таким же образом устанавливаются единичные диоды в любом месте салона.

Подсветка салона автомобиля – яркий внутренний мир

Использование светодиодной подсветки в тюнинге автомобилей развивается по двум направлениям – экстерьер и интерьер. Среди автолюбителей нет единства мнений о необходимости и уместности применения подсветки в украшении внешнего облика. Однако большинство сходится во мнении, что это отличный инструмент для создания интересного и оригинального салона машины. Во многом этому способствует простота установки и скрытность от чужих глаз, которая позволяет переделывать подсветку до её идеального состояния, не приковывая насмешливых взглядов окружающих.

Практически любое авто можно преобразить, не нарушив стиля, с помощью уникальной подсветки салона. Широкое распространение светодиодов в доработке автомобиля связано как с их внешней привлекательностью (широкий спектр тонов света), так и с эффективностью (высокая яркость и надёжность). Так что, даже не планируя создание особой подсветки в салоне, каждый автовладелец может задуматься о замене стандартного освещения на светодиодное. Это простая процедура, которая поднимет общую освещённость и комфортность обстановки в салоне.

В тоже время использование неонового света в интерьере машины конечно не связано с повышением освещения салона, а имеет цель выделить особые зоны пространства. Но гармонично впишется неон, пожалуй, только в спорткары, а в обычных машинах это будет чересчур пафосное решение. С технической точки зрения монтаж внутренней неоновой подсветки не представляется сложным, однако в случае отсутствия опыта работы с электропроводкой автомобиля или скудными знаниями электротехники рисковать не стоит. Профессиональная автомастерская поможет создать необходимый образ салона, при этом гарантировав безопасность и работоспособность системы.

Подсветка днища – эффект полёта

Среди всех вариантов дополнительного внешнего освещения автомобиля наиболее распространённым считается подсветка днища с использованием светодиодов. Сразу стоит сказать, что это весьма дорогое удовольствие, но с другой стороны это именно тот случай, когда деньги тратятся на создание узнаваемого издалека автомобиля. Продуманное размещение светодиодов на днище может создать эффект полёта авто над дорожным полотном, а это весьма эффектно и красиво.

Работа по созданию подсветки днища сопряжена с рядом сложностей, которые связаны с постоянным механическим воздействием окружающей среды (песок, камни, мусор, химикаты, вода) на эту зону машины

Так что необходимо уделить повышенное внимание качеству и профессионализму монтажа. От этого зависит состояние всего автомобиля, ведь повреждённая проводка может привезти к возгоранию

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете . Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Монтаж светодиодов и подсветки-логотипа своими руками

Итак, выше уже было сказано, что вполне реально осуществить монтаж подсветки дверей в авто своими руками — будь то лазерная с привлекательным логотипом или более простая. Рассмотрим же в данном пункте, что для этого необходимо, и, конечно же, какова должна быть последовательность действий. Начнем с подбора нужного инструмента и материалов. Нам понадобятся четыре светодиодные лампочки, специальный плафон, используемый для подсветки номерных знаков (тоже 4 штуки), электрические провода, гофра и канцелярский нож. Подготовив все инструменты, можно приступить к делу.

Для начала стоит заняться проводами, ведь на них возложена весьма ответственная миссия – подача питания на осветительные приборы. Дабы избежать инцидентов, которые могут возникнуть с электрикой, следует прокладывать к двери все провода в специальной гофре. В общем, если хотите простую подсветку, то один кабель плюсом подключаем к системе освещения автомобиля, а минусом к концевику дверей. Он представляет собой кнопку, при нажатии на которую происходит некоторое сигнальное действие. Так, например, именно благодаря данному элементу на панели приборов загорается символ, оповещающий нас о том, что двери закрыты недостаточно хорошо либо же вовсе открыты.

Выше был представлен самый простой способ освещения, сейчас же рассмотрим более интересный вариант организации подсветки в виде логотипа для дверей автомобиля. Для этого нужна специальная лазерная лампа, которую также очень легко купить. Далее следует демонтировать обшивку двери и выбрать максимально подходящее место, где она и будет установлена. Затем специальным буром просверливаем отверстие, оно должно иметь такой же диаметр, как и линза, и устанавливаем вышеупомянутую лазерную подсветку с логотипом в строго вертикальном положении.

В комплекте с лазером идет инструкция, в ней подробно описано, как своими руками подключить данный предмет к проводке авто. Зафиксировав все элементы, которые содержит в комплекте лазерная подсветка, возвращаем обшивку двери на ее прежнее место. Новая опция не только добавит комфорт в жизнь владельца, но и подчеркнет стиль и индивидуальность вашего автомобиля.

Главная →

Устройство → Кузов →

Установка светодиодного освещения

А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.

В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.

Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.

Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».

На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.

Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.

Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.

Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.

В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.

Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.

Основные компоненты

Вся мигающая подсветка собирается из отдельных светодиодов и светодиодных лент и блоков управления ими. В блок управления установлен микрофон, который улавливает звуки музыки, передает их через усилитель на стабилизатор уровня сигнала. Стабилизатор нужен для одинаково ровной работы цветомузыки, несмотря на уровень громкости. Далее сигнал проходит через частотные фильтры (обычно их три, высокие, средние и низкие) и подается на группы светодиодов, разделенные по цветам или линиям, и заставляет светодиоды мигать в ритме музыки.

Отложите паяльник в сторону, блоки управления светодиодными лентами продаются там же где и ленты, собирать печатные платы самостоятельно не придется. Светодиодные ленты имеются разных цветов, размеров, интенсивности свечения, попросите каталог в магазине и подберите желаемые характеристики.
