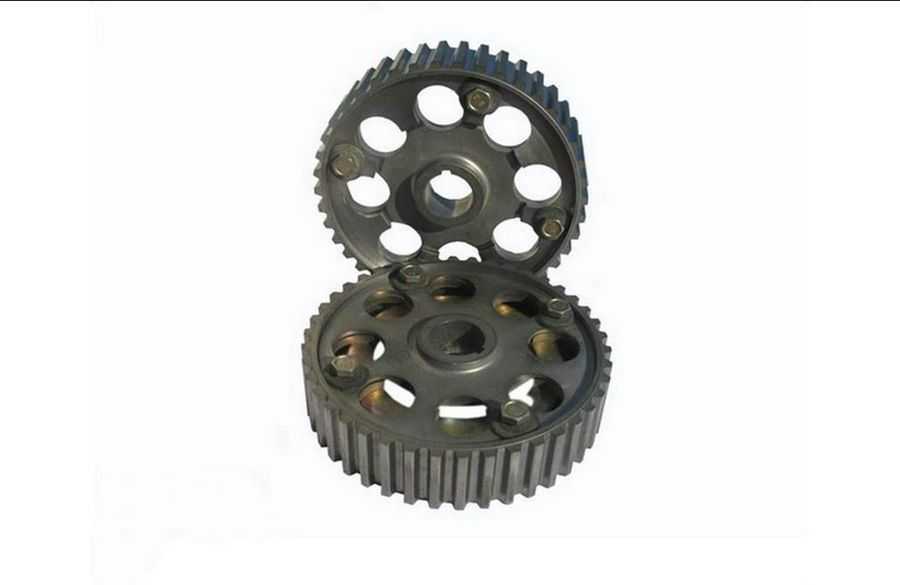

Разрезная шестерня распредвала: для чего нужна?

Настройка разрезной шестерни на ВАЗ-2101

Устанавливается новый распредвал.
По меткам стандартной шестерни выставляется перекрытие клапанов, затем поршни первого и четвертого цилиндров подводятся в верхнюю мертвую точку, и надевается цепь ГРМ.
Устанавливается планка с тремя индикаторами часового типа, ножки которых опираются на рокеры.
Для первого цилиндра поочередно необходимо найти положение распредвала, соответствующее закрытому положению впускного и выпускного клапанов, а также положение, соответствующее нахождению поршня в ВМТ. После этого по индикаторам устанавливается нужное перекрытие при помощи шестерни. Следует помнить, что имеет значение, в какую точку рокера упирается ножка индикатора, а также, что у рокера имеется передаточное отношение (если распредвал разноподъемный)

Не принимается во внимание передаточное отношение только для равноподъемных и равнофазных распредвалов. В этом случае достаточно просто выставить вал таким образом, чтобы оба клапана были одинаково открыты.
Производится затяжка фиксирующих болтов, после чего коленвал нужно провернуть на один оборот и проверить правильность установок.
После пробной поездки при необходимости можно скорректировать положение распредвала.

Мне нравится1Не нравится

Настройка разрезных шестерен на ваз 2112 16 клапанов

Решил все-таки поделиться некоторыми данными, несмотря на возможную критику со стороны матерых тюнеров)

Итак, разрезные шестерни на сток валы — тема, которая регулярно всплывает на различных форумах, в том числе и этом. Помню читал в одной из тем про валы года 3 назад. По инету уже давно ходит одна и та же статья с разными вариациями http://www.kartuning.ru/engine-cylin. ernier-pulleys На 16-кл двиг обещают до 7 л.с. в пике при установки шестерен. Как правило, большинство людей не рекомендует крутить сток валы на шестернях — лучше не сделаешь, а можно и хуже сделать.

Но весной мне попалась информация, что есть какой-то класс соревнований, где нестандартные валы запрещены по регламенту, и механики ставят шестеренки просто на сток валы и настраивают их. Меня это немного заинтриговало, а тут как раз продавались шестерни за 1000 р.

В общем, поставили их на машину, произвели замеры по логам https://www.drive2.ru/l/7192553/ По расчетам по МРВ возможная прибавка — 3, 4 л.с. Прибавка маленькая, поэтому в принципе не ощущается.

А теперь — что изменилось по разгону: — весной я записывал несколько роликов на телефон и фотик, считал потом время 0-200 по спидометру — получалось 53-55 с. ЭБУ М73 с прогой FCC. — после установки шестерен также делал несколько замеров на М73 — вышло 48-50 с. Т.е. ушло примерно 5 с в разгоне до 200 по спидометру — с недавнего времени экспериментирую с Я 7,2, на переправленной серийной проге получилось время 44-46 с, а т.к. стартую я не особо и переключаюсь тоже, то 0-200 по спидометру за 45 с в умелых руках моя машина сделает — а это уже достаточно неплохо для околостока.

В общем, как-то так) С точки зрения серьезного тюнинга — баловство в чистом виде, а просто логи поснимать — в принципе сгодится. По крайней мере — для себя я нашел ответы — что это дает. Стоит ли тратить на шестерни 1500-2000 р и потом палить бенз на настройке ради 3-4 л.с. — вопрос скорее философский).

Источник

Результаты замены распредвала

Спецификация, которой нет смысла не верить, говорит о том, что двигатель 21213 имеет 82 лошади и максимальный крутящий момент 127 Нм при 3000 об/мин. Следовательно, распределительный вал создает такие условия работы для двигателя, которые обеспечивают максимальный крутящий момент на низких оборотах.

В идеале, если поставить распредвал от Нивы на копейку или тройку, прибавки в мощности вы не получите ни при каких обстоятельствах. Законы физики работают одинаково — для 1,2-литрового мотора копейки, так и для 1,7-литрового мотора новой Нивы, и мощность не может вырасти просто от того, что мы сменим углы фаз газораспределения.

Замена штатного распредвала, безусловно повысит тягу на низах, то есть трогаться со светофора машина станет веселее. Но на высоких оборотах никакого прироста мощности и скорости от этой операции ждать не стоит.

Для изменения характеристик двигателей ВАЗ существует масса способов, и мы когда-нибудь о них расскажем, а пока, учите матчасть, и удачи на дорогах!

Распредвалы для нивы. выбор производителя

Производителем предлагаемых мной валов является НПК «Колобок», иначе говоря это Нуждинские валы. Почему именно этот производитель? По одной простой причине. Решение вопросов в режиме он-лайн и подробные ответы на вопросы, которые задаются по мере работы. Короче говоря, нормальное инженерно-техническое общение и необходимые консультации.

Валы не требуют доработок гбц и имеют достаточно стабильный холостой ход

Для нивоводов это оказалось очень важное понятие, как это не смешно. Для большого количества широкодиапазонных РВ это трудновыполнимое условие, просто в силу их характеристик и конструкции, в которые здесь я вдаваться не буду

Данные валы я не могу назвать «совсем взрослыми», скорее, я бы их назвал улучшенными базовыми валами.

Рекомендация. Очень часто ставлю данные валы, когда люди переходят с гидриков на болты, или при замене на «качественные» гидрокомпенсаторы. Все равно для данных операций надо снимать распред с постелью, так почему бы не заменить его, на что то «немножко лучшее».

Важно. В отличие от Интернет магазинов, я отправляю клиентам и сервисам, распредвалы с подобранными под них индивидуальными постельками

Если хотите «голый» распредвал, это надо указать отдельно.

Привожу сравнительные характеристики по нескольким валам под механические болты. По порядку идут: подъем впускного клапана, подъем выпускного, ширина фазы, перекрытие, база.

2101———-9.59.5. Фаза 232232. Перекрытие 0.5, база 30мм (полнобазный).

21213———10.69.5. Фаза 243229. Перекрытие 0.5, база 30мм (полнобазный).

Эстонец——10.510.5. Фаза 256256. Перекрытие 1.5. База 28.5 (неполнобазный).

СТИ-1——-10.710.7. Фаза 266266. Перекрытие 1.7.

Эстонец М—11.410.6. Фаза 268260. Перекрытие 1.9. База 28.5 (неполнобазный).

Характеристики распредвала трофи, под гидрокомпенсаторы:

Установка разрезной шестерни на ВАЗ 2110

16-клапанные двигатели ВАЗ-2110-2112

Если регулировка разрезной шестерни выполняется для этих моторов, то вместе с ней рекомендуется также устанавливать тюнингованные распределительные валы. Ориентироваться следует на отметки, сделанные на заводе-изготовителе. По ним приблизительно настраивают закрытие/открытие клапанов. Затем в положение верхней мертвой точки подводят поршень на первом и втором цилиндрах. Также на шестерню аккуратно надевают ремень.

После этого необходимо установить индикаторы. Они помогут определить, как будут перемещаться клапаны. Нужно отыскать такое положение, при котором механизмы четвертого цилиндра окажутся полностью закрыты. Далее при помощи шестерни и индикатора настраивают закрытие. Затем можно закрутить фиксирующие болты, собрать силовой агрегат и выполнить тестовый заезд.

Методика настройки разрезной шестерни

Конечно же, вам понятно, что в рамках одной темы невозможно описать методики настройки разрезной шестерни распредвала на все типы двигателей. Но, принцип будет предельно понятен. Представим вам методику настройки разрезной шестерни на двигателе ВАЗ 2108 — 2110 8V.

на подвижной и неподвижной частях разрезной шестерни ставим метку, сравнивая её со стандартным шкивом распредвала;
производим монтаж шестерни на распредвал, надеваем ремень ГРМ. Далее проверка совпадения меток: на шкиве и задней крышке ремня, на маховике, чтобы она находилась против среднего деления шкалы;
контроль впускного и выпускного клапанов 4-го цилиндра по перекрытию. Оба клапана должны быть открыты на равную величину. Если этого нет, то нужно ослабить болты и повернуть распредвал, относительно внешней части шестерни, получая нулевое положение распредвала.

Дополнительная коррекция:

Для нижних и средних оборотов – поворачивать распредвал, относительно коленчатого вала по ходу вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува.

Для высоких оборотов – поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол газодинамического наддува, и соответственно, мощность.

Важно! Корректируя фазы газораспределения, нужно не забывать после вращения распредвала, выставлять начальный угол опережения зажигания. Удачи вам при регулировке разрезной шестерни.

https://youtube.com/watch?v=d-OagXMdzSs

Удачи вам при регулировке разрезной шестерни.

https://youtube.com/watch?v=d-OagXMdzSs

Главная →

Устройство → Двигатель →

Добро пожаловать на VAZ.EE+ Extended Edition

С мая 2013 года наш портал расширил тематические разделы форума по обмену опытом: добавлены подфорумы Американцы, Корейцы, Немцы, Французы, Японцы, в связи с увеличением автопарков наших посетителей.

Помимо изменения стиля, наш Чат, Почта, Развлекательные и фото/видео разделы, Литература стали встроенными и не трубеют отдельной регистрации. Кроме этого, есть и другие полезные и приятные новшевства с которыми Вы все можете ознакомиться при посещении портала.

С вопросами и предложениями можете обращаться к администрации в специальном разделе форума или через форму обратной связи.

Версия для печати
Скачать / Распечатать тему
Режимы отображения
Переключить на: Древовидный
Стандартный
Переключить на: Линейный

Настройка разрезных шестерен на ВАЗ-2112 с 16-клапанным двигателем

На 16-клапанные моторы автомобилей ВАЗ-2112, разрезные шестерни монтируются и настраиваются своими руками следующим образом:

После установки новых распредвалов по меткам стандартных шкивов устанавливается перекрытие клапанов, после чего поршни первого и четвертого цилиндров подводятся в верхнюю мертвую точку, и надевается ремень ГРМ. Затем необходимо определить перемещение распредвалов и положение ВМТ, делается это по индикаторам часового типа, устанавливаемым на специальную планку.

Далее требуется найти положения распредвалов, соответствующие закрытому положению впускных и выпускных клапанов четвертого цилиндра, а также их положение, соответствующее положению поршня в верхней мертвой точке. Затем ослабляются болты на шкивах, и по индикаторам устанавливаются требуемые перекрытия. После этого болты затягиваются, и коленвал проворачивается на один оборот, после чего производится проверка установок. После пробной поездки при необходимости производится коррекция положения распредвалов.

Настройка разрезных шестерен на ВАЗ-2112 с 16-клапанным двигателем

Зачем устанавливать разрезную шестерню

Существует две основных причины, по которым целесообразно заменить штатную шестерню на разрезную.

Прежде всего, в процессе изготовления и сборки деталей на заводе ВАЗ допускаются некоторые отклонения от проектных размеров. Вследствие этого, даже в двигателях одной серии (например, ВАЗ-2108 или ВАЗ-2112) положение распредвала относительно коленвала может колебаться в пределах 10 градусов (это соответствует одному зубу на штатной шестерне) как в сторону более раннего, так и в сторону более позднего зажигания. В результате страдают мощностно-динамические характеристики силового агрегата.

Разрезная шестерня распредвала: для чего нужна? » АвтоНоватор

Какую шестерню ГРМ выбрать на Вектру и как определить ее износ?

Для высоких оборотов — поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува. То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Следует отметить, что при управлении клапанами с помощью одного распредвала можно вести речь о эффективной настройке ФГР или только для впускных что мы с вами только что проделали или для выпускных клапанов. Монтаж разрезанной шестерни рекомендуется по 2 причинам: Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его.

Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике в люке картера сцепления против среднего деления шкалы.

Причем шаг настройки калибруется на десятые доли градуса. ФГР обычно изображают в виде круговых диаграмм. Впускной клапан начинает открываться до достижения поршнем ВМТ, пока еще идет такт выпуска и поршень движется вверх, вытесняя из камеры сгорания отработавшие газы.

Монтаж разрезанной шестерни рекомендуется по 2 причинам: При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. Для компенсации такой погрешности в нашей лаборатории практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17o по коленвалу.

Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту.

Необходимо совместить точку мах перекрытия клапанов с ВМТ. Для этого распредвал поворачивается на 8o рис 2. Необходимо также учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах, ухудшает наполнение цилиндров — выхлопные газы проникают во впускной коллектор и сильно обедняют свежую смесь.

То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Причины для установки разрезной шестерни На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла.

Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента.

Настройка разрезной шестерни распредвала Как правило, шестерня распредвала настраивается по индикатору часового типа для перекрытия впускного и выпускного клапанов в момент, когда поршень в ВМТ высшая мертвая точка. Разрезная шестерня распредвала может настраиваться в зависимости от того, что вы хотите получить от двигателя.

Это может быть режим для обычного движения с увеличением крутящего момента на средних оборотах. Методика настройки разрезной шестерни Конечно же, вам понятно, что в рамках одной темы невозможно описать методики настройки разрезной шестерни распредвала на все типы двигателей.

Теория ДВС: Как настроить разрезную шестерню на ВАЗ-2101-07

Но, принцип будет предельно понятен. Представим вам методику настройки разрезной шестерни на двигателе ВАЗ — 8V.

При производстве двигателей допускается небольшое отклонение размеров деталей механизма газораспределения и кривошипно-шатунного механизма. За счет этого фазы газораспределения (ФГР) двигателя одной модели могут отличаться от номинальных. Иногда погрешность может быть в пределах одного зуба на шестерне, что негативным образом сказывается на работе силового агрегата. Чтобы компенсировать эту погрешность рекомендуется установить регулируемые шестерни распредвала.

Двигатель дымит — кольца это или колпачки?

Появление цветного дыма из выхлопной трубы автомобиля способно вызвать панику у неопытного водителя. И действительно – за исключением редких случаев, такой симптом предупреждает о серьезной поломке. Опытный автолюбитель сразу ограничит круг проблем до износа колпачков или колец. Но здесь нужно знать несколько нюансов.

Когда волноваться не стоит?

На самом деле есть только один вид дыма, увидев который, можно расслабиться и выдохнуть. Речь идет о появлении густого дыма белого цвета в момент включения зажигания на непрогретой машине. Во время охлаждение двигателя после работы, происходит преобразование водного пара, появившегося в процессе работы, в конденсат. Параллельно с прогревом мотора, конденсат начинает выпариваться. На фоне холодного воздуха, горячий пар приобретает густой и яркий белый окрас, что и может напугать новичка. Это естественный процесс, так что здесь боятся нечего.

Когда беда уже пришла?

А вот если дым из выхлопной трубы рвется синим заревом, это уже признак серьезной проблемы. Он говорит о том, что масло начинает просачиваться в камеру сгорания вместе с топливом. Поэтому, такой проблеме больше подвержены владельцы подержанных, старых автомобилей. Медлить в этой ситуации не стоит – и без того недешевый ремонт с каждой неделей может стать еще более дорогим и глобальным. Но для начала нужно сделать диагностику, чтобы правильно определить область ремонта.

Способы диагностики

Итак, если у вас дымит двигатель, как же понять, что неисправно – кольца или колпачки? Не обязательно прибегать к методам компьютерной диагностики. Есть два несложных теста, позволяющих выявить источник проблемы:

Износ маслосъемных колпачков несложно выявить, наблюдая за автомобилем в движении с помощью зеркал заднего вида. Набрав скорость, отпустите педаль газа, позволив машине замедлиться естественным способом. Затем, резко нажмите на газ, наблюдая при этом за задней частью автомобиля в зеркало. Если с нажатием газа из трубы повалил синий, или синевато белый дым, значит виной тому одеревеневшие колпачки клапанов, переставшие справляться со своей функцией. Для второго способа вам потребуется дождаться охлаждения двигателя. Затем, на нейтральной передаче начать набирать обороты двигателя. Синий дым из трубы = замена колпачков. Наименее болезненный вариант для кошелька.
Неисправность колец можно распознать только на горячую. Как правило, они выдают себя при увеличении нагрузки на двигатель. Например, при движении в гору или резком наборе скорости при выполнении обгона. Если при выполнении этих действий за вами остается стойкий маслянистый след черного или синеватого цвета – все очень плохо. В лучшем случае, при неисправности поршневых колец, вы будете чаще обычного подливать моторное масло. Затем уже кольца могут залечь и ремонт такого рода соразмерен капитальному ремонту мотора. Косвенным признаком износа колец является ослабление мощности двигателя, когда машина начинает «тяжело идти».

В заключении

Наконец, многие забывают о такой проблеме, как некачественное топливо. Бензин, залитый на безымянной заправке на отшибе, способен окрасить ваши выхлопы во все цвета радуги, в зависимости от добавленной в него химии.

ВАЗ-2108-21099

Итак, первым делом на шестеренке отмечают точки на подвижной и неподвижной части. Они нужны, чтобы выполнить правильный монтаж – все операции такие же, как и в случае со стандартной деталью. Далее, после того как нанесены точки, ставится на место разрезная шестерня. Установка ее ничем не отличается от стандартной. Затем можно надевать на только что установленную деталь ремень.

Важно несколько раз проверить, что метки полностью совпадают. Для получения оптимальных характеристик необходимо вести контроль за степенью открытия клапанов

Данный показатель строго определен и задан на этапе проектирования конкретного распределительного вала. Если клапаны открыты на большую от паспортных данных величину, тогда ослабляют болты на шестеренке, которые расположены снаружи. Затем проворачивают распределительный элемент к внешней половине разрезного таким образом, чтобы параметр можно было без труда отрегулировать.

Когда удастся правильно выставить нулевое положение распределительного вала, необходимо выполнить более точную настройку фаз. Если верхний вал поворачивают в сторону вращения нижнего (коленчатого), таким образом увеличивают тягу. Крутящий момент будет доступен в среднем и низком диапазонах

Если разрезная шестерня распредвала (ВАЗ-2108 или другая модель авто, не столь важно) и непосредственно вал будут повернуты в сторону, обратную вращению коленчатого, то вырастает мощность

Выполняя эту процедуру коррекции, важно не уйти от изначальной точки больше, чем на половину зуба на шкиве. Если шестерню регулируют для карбюраторов, то после каждой манипуляции с валом требуется коррекция угла зажигания

В противном случае будут наблюдаться перебои в работе системы.

ВАЗ-2108-21099

В противном случае будут наблюдаться перебои в работе системы.

Настройка разрезных шестерен на ВАЗ-2112 с 16-клапанным двигателем

Статья в тему: УАЗ Буханка расход топлива на 100 км

Зачем устанавливать разрезную шестерню

Существует две основных причины, по которым целесообразно заменить штатную шестерню на разрезную.

Масло в расширительном бачке

Настройка разрезной шестерни на ВАЗ-2101

Устанавливается новый распредвал. По меткам стандартной шестерни выставляется перекрытие клапанов, затем поршни первого и четвертого цилиндров подводятся в верхнюю мертвую точку, и надевается цепь ГРМ. Устанавливается планка с тремя индикаторами часового типа, ножки которых опираются на рокеры. Для первого цилиндра поочередно необходимо найти положение распредвала, соответствующее закрытому положению впускного и выпускного клапанов, а также положение, соответствующее нахождению поршня в ВМТ. После этого по индикаторам устанавливается нужное перекрытие при помощи шестерни. Следует помнить, что имеет значение, в какую точку рокера упирается ножка индикатора, а также, что у рокера имеется передаточное отношение (если распредвал разноподъемный)

Производится затяжка фиксирующих болтов, после чего коленвал нужно провернуть на один оборот и проверить правильность установок. После пробной поездки при необходимости можно скорректировать положение распредвала.

Источник

Настройка разрезной шестерни калина

Один из вопросов: “Как лучше работает двигатель при сдвинутых фазах назад или вперед?” не корректен. Так как только правильно выставленные фазы обеспечивают эффективные характеристики работы мотора. Разрезные шестерни распредвалов, которые первоначально использовались в спорте, дают возможность регулировать фазы, не ослабляя ремень ГРМ. При этом возможно выставить калибровки на десятые доли градусов.

Крутящий момент и мощность ДВС зависит от технической части, таких как объём двигателя, длинна выпуска и выпуска, проходные сечения каналов. Фазы газораспределения это периоды закрытых и открытых клапанов, которые выражены в градусах поворота коленчатого вала, относительно нижней и верхней мертвой точки. ФГР отображается как круговые диаграммы.

Рассмотрим для примера двигатель ваз 21083, у которого установлен стандартный распредвал 2108, с зазорами 0,2±0,05мм впуск и 0,35±0,05мм выпуск.

Из рисунка видно, что и открытие и закрытие клапанов происходит раньше, чем поршень приходит в верхнюю мертвую точку (на 33 градусах), а вот закрывается несколько позже (на угол 80градусов), чем поршень переместиться к нижней мертвой точке. Перед впускным клапаном (в впускном канале), скорость потока воздушно-топливной смеси переменная. Когда клапан закрыт она равняется нулю, а когда открыт до 100 метров в секунду. Как только такт впуска завершается, клапан впуска начинает закрываться после того как поршень прошёл НМТ ( когда поршень двигается вверх), при этом сжимая горючую смесь. Таким образом когда обороты ДВС становятся высокими то появляется эффект газодинамического наддува. Другими словами инерционный подпор потока новой смеси помогает уплотнению «заряда», улучшая наполнение цилиндров новой рабочей смесью. Отсюда следует, что угол на который запаздывает закрытие впускного клапана (угол газодинамического наддува Г=80°) это один из главных характеристик распределительного вала.

Еще один из главных параметров это угол перекрытия клапанов (на нашем примере это П=33Гр+17Гр=50Гр). Пока поршень не достигнет верхней мертвой точки, впускной клапан начнёт уже открываться, а впускной еще не закрыт, наступает такой момент когда оба клапана и впускной и выпускной открыты, и тогда разрежение, создаваемое в выпускном коллекторе как бы «подхватывает» новую смесь в цилиндр. Этот эффект пропорционален оборотам двигателя, чем они выше тем лучше наполнение цилиндров.

Особенности распредвала на автомобиле нива

На первый взгляд, распредвал автомобиля НИВА очень схож с любым другим распредвалом, однако есть некоторые моменты, по которым можно с лёгкостью определить, что эта деталь именно для НИВЫ.

На большинстве распредвалов имеется шестигранник под ключ (обычно на 27) между кулачками второго цилиндра. Распредвалы, которые изготавливаются для автомобиля НИВА, имеют сразу два шестигранника на своей оси (между кулачками второго цилиндра и третьего). Визуально это является главной отличительной особенностью этой детали.
Следующим отличительным фактором является расстояние между базой и вершиной кулачка. Если необходимо убедиться, что деталь именно для НИВЫ, и наличие второго шестигранника для вас ещё не гарантия подлинности изделия, берите в руки штангенциркуль и приступайте к измерению. Базовый размер кулачка распредвала в большинстве случаев один и тот же и составляет 30 миллиметров. А вот расстояние от базы до вершины у НИВЫ составляет 37 миллиметров. Измерив любой другой распредвал, расстояние окажется не больше 36.3 миллиметров.

Если оба из этих пунктов соблюдаются, будьте уверены – запчасть подлинная и можно приступать к установке распредвала на вашу НИВУ.
