Ремонт блока цилиндров двигателя: пошаговая инструкция с описанием, устройство, принцип работы, советы мастеров

Причины износа

Когда топливо сгорает в камере сгорания, газы попадают в канавки поршневых колец и сильно отжимают их к зеркалу цилиндра. Сила давления по мере того, как поршень движется вниз, становится меньше. Поэтому цилиндры изнашиваются в верхней части больше, чем в нижней. Что касается смазки, то в верхней части цилиндров она хуже из-за воздействия высоких температур. Сила, которая действует на поршень в двигателе при его рабочем ходе, делится на две важные составляющие.

Первая часть этой силы направлена вдоль шатунов. Вторая часть направлена перпендикулярно оси цилиндров. Она прижимает поршни к левой стороне стенки. Когда сжатие передается от коленвала к шатуну, то сила также разлагается на две части – одна работает вдоль шатунов и сжимает топливную смесь, а вторая жмет поршень к правой стенке цилиндров. Боковые силы работают также на тактах впуска и выпуска, однако в значительно меньшей мере.

В результате действия боковых сил цилиндры имеют износ в плоскости работы шатуна и получается овальность. Значительнее износ левой стенки, так как боковая сила при рабочих ходах поршней самая высокая.

Кроме образования овальности, воздействие боковых сил также вызывает конусность. По мере того как поршень движется вниз, воздействие боковых сил уменьшается.

Задиры на стенках цилиндра образуются из-за перегревов, масляного голодания, загрязненности масла, недостаточных зазоров между стенками цилиндра и поршнем, плохо закрепленных поршневых пальцев, по причинам поломки поршневых колец. То, насколько сильно изношен цилиндр, можно определить при помощи индикатора или нутромера.

Что будем ремонтировать в блоке цилиндров?

Технология ремонта блока цилиндров, в основе своей, требует применения специализированных станков для расточки или хотингования. Хотя, в некоторых случаях, осуществляя ремонт блока цилиндров двигателя своими руками, можно применять и ручную хотинговальную головку для электродрели.

Ремонт головки блока цилиндров, или замену прокладки ГБЦ, частично тоже можно отнести к ремонту блока цилиндров. Но, речь пойдёт конкретно именно о ремонте блока цилиндров.

Как квалифицированные профессионалы, мы прекрасно понимаем, что прежде, чем браться за молоток, нужно разобраться по какой детали стучать будем. То есть речь идет о традиционных неисправностях, при которых ремонт блока цилиндров просто необходим.

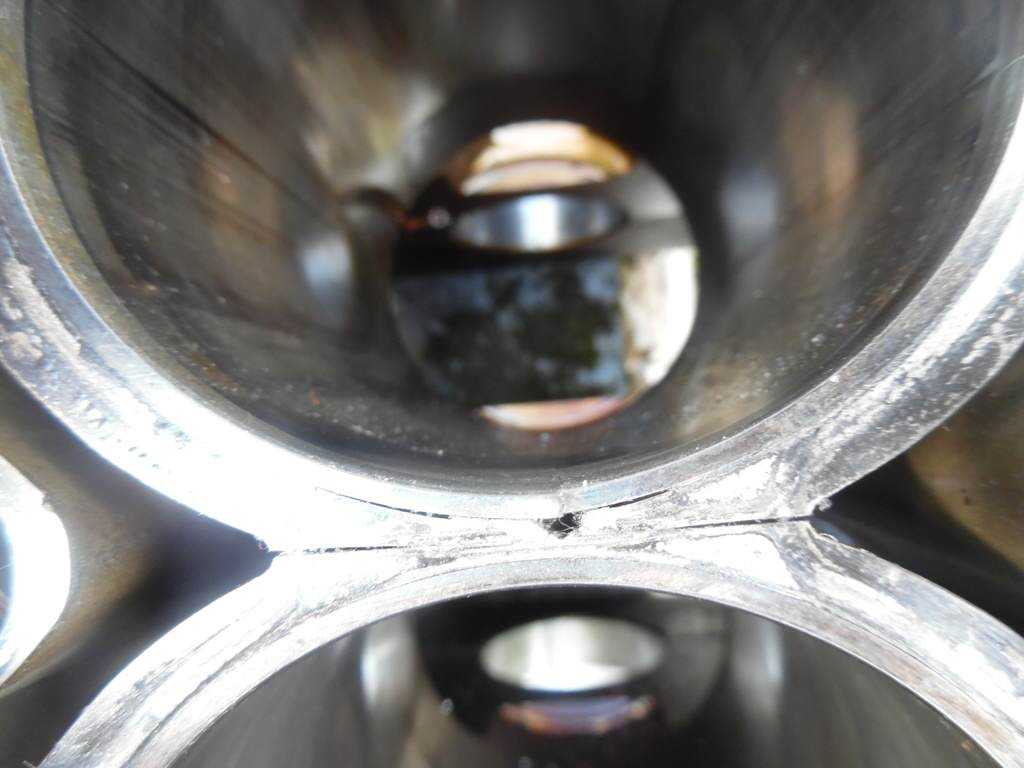

Износ поверхностей цилиндров. Это основной, но не единственный дефект. Ремонт цилиндров, как правило, сводится к расточке и хотингованию цилиндра. Таким образом, убирается эллипсность, возникающая от особенностей работы поршней, удаляются царапины и задиры поверхности цилиндров.

Сильный износ цилиндра может происходить из-за большого осевого зазора в упорном подшипнике коленвала. Самым частым считается «естественный» износ поверхности цилиндра. Он происходит в итоге длительной эксплуатации в нормальном режиме. Проявляется в верхней части цилиндра в зоне ВМТ (верхней мертвой точки) в момент прихода в нее поршня.

Обрыв шатуна. Как правило, обрыв шатуна и следующие за ним сколы и пробоины нижней части цилиндра происходят из-за перегрева шатунного подшипника. Это результат недостаточной смазки подшипника.

Обрыв клапана или разрушение седла приводят к тому, что происходит повреждение в верхней части цилиндра. В этом случае на поверхности цилиндра появляются задиры или забои.

Трещины в гильзе. Этот дефект встречается редко, но он имеет место быть. Причиной этой трещины может послужить чрезмерная или неправильная затяжка болтов ГБЦ.

Зачастую задиры поверхности цилиндра являются прямым следствием перегрева двигателя. Во всех перечисленных случаях требуется ремонт цилиндров. Мероприятие не из быстрых, и недешёвых. Перечисленные дефекты и неисправности, требующие проводить ремонт блока цилиндров, относятся к числу явных.

Виды ремонта

Наш технический центр проводит работы по восстановлению БЦ различными способами. Мы располагаем передовым оборудованием, которое позволяет проводить ремонт любой сложности:

  1. Расточка и хонингование. Наиболее эффективные способы восстановления геометрии цилиндров до 0,01 мм.
  2. Гильзовка. Применяется для чугунных и алюминиевых БЦ в случае сильного износа зеркала цилиндров. Способ заключается в установке гильз для правильного хода поршня.
  3. Мойка. Очистка блока от нагара, примесей и твердых частиц. Часто для этого требуются специальные вещества и инструменты.
  4. Шлифовка. Применяется для промежуточного вала или плоскостей блока цилиндров. Метод позволяет устранить дефекты геометрии на плоскостях.
  5. Сварка. Используется для удаления трещин, зазоров и других проблем, связанных с разгерметизацией конструкции или механическими повреждениями.
  6. Опрессовка. Метод эффективен при невозможности определения места утечки масла или жидкостей.

Наша компания также выполняет дополнительные виды восстановительных работ, включая установку заглушек и так далее. Чтобы добиться экономии денежных средств клиента, мы предварительно проводим диагностику. Она помогает выявить мельчайшие недостатки в работе БЦ и устранить их выгодными способами. Диагностика выполняется с использованием компьютеров и специализированного программного обеспечения.

Цена ремонта блока цилиндров

На стоимость услуг влияет тип неисправности. Каждая неполадка устраняется уникальными методами, требующими использования специальных материалов и оборудования. Поэтому точная цена определяется после выявления недостатков БЦ. Мы предложим оптимальный вариант решения проблемы, который сократит ваши расходы и поможет добиться надежной работы двигателя. Примерную стоимость можно узнать в прайс-листе на сайте.

Услуга Цена
Ремонт двигателя 30 000 руб.
Снять / поставить ГБЦ 15 000 руб / 20000 руб.
Ремонт или изготовление шатуна 3 000 руб.
Проточка, хонинговка блока цилиндров 8 000 руб.
Шлифовка ГБЦ 1 000 руб.
Ремонт ГБЦ и притирка клапанов 10 000 руб.
Снятие / установка ДВС 15 000 руб.

ремонтируем двигателя как бензиновые так и дизельные!

ОСТАВЬТЕ ВАШ ТЕЛЕФОН
и мы свяжемся с вами через 15 минут

Наши преимущества

Мы специализируемся на восстановлении двигателей импортных и отечественных автомобилей. Узкая специализация позволяет нам находить нестандартные способы устранения проблем, которые отличаются инновационностью и эффективным результатом. В работе применяются высокотехнологичные инструменты и оборудование, что гарантирует точность и отличное качество.

Устройство блока цилиндров

Внутри блока располагают сквозные отверстия с отшлифованными стенками, внутри которых перемещаются поршни. В нижней части имеется специальная постель, на которой, посредством подшипников, закрепляются концы коленчатого вала. Там же находится поверхность, предназначенная для крепления поддона, в сборе с которым он представляет собой картер для смазывающего вещества.

Верхняя часть блока имеет идеально ровную поверхность, к которой с помощью болтов крепится головка блока цилиндров. То, что сейчас все привыкли называть цилиндрами, образуются из головки и самого блока. Сбоку же, блок имеет специальные кронштейны для крепления к кузову автомобиля.

Внутри цилиндров могут располагаться специальные гильзы, которые запрессовываются внутрь с использованием специальных механизмов. Гильзы нашли широкое применение в блоках цилиндров, изготовленные из алюминия.

Все детали, которые крепятся к двигателю, имеют специальные уплотнительные прокладки, которые не допускают утечку масла через места соединений. При ремонте ГБЦ, рекомендуется все эти прокладки заменить.
