Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Комплектация гидравлического ручного тормоза

В автомобильных магазинах вы можете приобрести комплект гидравлического ручника. Своими руками его установить можно, но потребуется еще несколько дополнительных элементов:

Шайбы из меди для тормозных механизмов в количестве 10 шт.
Металлические трубки в количестве 5 шт. Чтобы немного сэкономить, можно приобрести полный комплект для автомобилей «Газель».
Заглушки.
Скрутки.
Тормозные шланги для ВАЗ-2101-2107.
Тройник для тормозной системы.
Пластиковые хомуты-стяжки в количестве 50 шт.
Регулятор тормозов для автомобилей ВАЗ любой модели.
ГТЦ для ВАЗ-2101. Если такого нет, то можно использовать любой другой цилиндр.

Кроме всего этого потребуется наличие тормозной жидкости для последующей заправки системы. Ведь переделка включает в себя врезку в тормозные магистрали дополнительного контура.

Устройство и принцип работы механического ручного тормоза

Из списка внутренних компонентов данного механизма мы видим только один – рычаг. Иногда он заменяется небольшой педалью, расположенной чуть в стороне от основных педалей управления автомобилем. Рычаг соединен с помощью нескольких тросов и натяжителей с блокирующими механизмами задних колес. Именно в рычаге установлено специальное храповое колесо, фиксирующее рабочий режим. Передаваемое водителем усилие распределяется между двумя или тремя тросами, соединенными через особые рычаги с задними колодками. Обычно задействуется схема, состоящая из трех тросов – двух боковых, ведущих к каждому из фиксирующихся колес, и центрального, служащего для распределения прилагаемых усилий. Тросы соединяются между собой через специальную связующую деталь — уравнитель. За работу колодок отвечают специальные рычаги. Они связаны с боковыми тросами и в случае включение рычага прижимают колодки к тормозным дискам или барабанам. Отключение салонного рычага возвращает колодки в первоначальное состояния, освобождая их от контакта со смежными тормозными элементами.

Все основные компоненты стояночного тормозного механизма выстраиваются с использованием наконечников с регулируемой длиной. В случае вытягивания тросов это позволяет подстраивать их натяжение без замены внутренних компонентов системы.

Помимо механического стояночного тормоза существует также гидравлические и электронные.

Установка гидро ручника ваз 2107

После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно.

Есть много причин для установки ЗДТ, но я обозначу лишь некоторые, определяющие из них:

стабильные характеристики дисковых тормозов при нагреве;
лучшее охлаждение тормозных дисков;
высокая эффективность торможения уменьшает тормозной путь;
меньшие вес и размеры;
уменьшается время срабатывания;
около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры.

Итак, решение принято, передние тормоза модифицированы, задние дисковые установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза.

На сайте https://www.project-t3.kiev.ua/ можно почерпнуть множество конструктивных вариантов правильной настройки переоборудованной тормозной системы. Отбросив в сторону все, начиная от установки импортных и дорогостоящих регуляторов и заканчивая простым уменшением рабочей поверхности задней колодки до 25% или 50%, был принят 2-ух осевой вариант — контуры «левое переднее — правое переднее» и «левое заднее — правое заднее» с использованием регулятора от ВАЗ 2101 и гидравлическим приводом ручника на базе главного цилиндра сцепления от Honda Prelud . Схема давно проверена и работоспособна.

В запасе была целая неделя и пока было решено неспешно «потолкаться» в пробках, чтобы привыкнуть к поведению машины при торможениях и дать возможность притереться задним тормозным механизмам. В назначенный день, практически одновременно, припарковав свои “восьмёрки” возле местного авторынка мы купили всё необходимое и отправились на техническую базу, которая оказалась за городом. Не буду описывать ту другую восьмёрку, но ехали мы очень быстро . Я только и старался, чтоб ы не отстать, усердно «клацая короткой коробкой». Один раз, перед неожиданным для меня поворотом, в результате резкого торможения машину выставило боком и я ещё раз убедился, что намерения мои не напрасны и более того очень правильн ы, и как-будто прочитав мои мысли мне подтвердили это ещё раз, несколько позже прямо продемонстрировав при съезде с асфальта на грунт, то за чем я ехал – контролируемое боковое скольжение и правильную работу всей тормозной системы.

Регулятор всему голова

В нашей схеме регулятор играет чуть ли не самую главную роль, но при условии правильного размещения в НОВОЙ тормозной схеме автомобиля

Поэтому обратите внимание, что РЕГУЛЯТОР ДОЛЖЕН СТОЯТЬ СТРОГО ПОСЛЕ ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА, НО ПЕРЕД ГИДРАВЛИЧЕСКИМ ПРИВОДОМ РУЧНИКА. В противном случае тормоза не заработают как следует

Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля. Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля.

Обозначу „плюсы” и „минусы” 2-ух контурного варианта тормозов:

Назначение стояночного тормоза

Во время движения в управлении автомобилем участвует основная тормозная система — с помощью педали тормоза водитель может снизить скорость или вовсе остановить машину тогда, когда это необходимо. Однако во время длительных стоянок обычные тормоза использовать или сложно, или вовсе невозможно (ведь водителя нет, и некому давить на педаль). Вот здесь на помощь и приходит специальный стояночный тормоз.

Можно выделить несколько основных функций стояночного тормоза:

— Удерживание автомобиля во время длительных стоянок;
— Удерживание автомобиля на дороге с уклоном во время коротких и длинных стоянок;
— Начало движения при остановке на дороге с подъемом (въезд в горку с «ручника»);
— Совершение маневров (резких поворотов) на заднеприводных автомобилях (обычно используется на спортивных машинах);
— Осуществление торможения при выходе из строя основной тормозной системы (с помощью «ручника» при движении на небольшой скорости можно подтормаживать и пригнать машину к месту ремонта).

На сегодняшний день стояночным тормозом оснащаются все автомобили независимо от массы и категории, и исправность данной тормозной системы является одним из обязательных условий получения диагностической карты при прохождении технического осмотра.

Устройство электронного стояночного тормоза

Электромеханический «ручник» состоит из трех компонентов: тормозной механизм, электронный блок управления и привод. Первый представлен в виде дисковых тормозов, размещаемых преимущественно на задних колесах. На их суппортах закреплен привод, в корпусе которого находятся электродвигатель, ременная передача, винт и планетарный редуктор. Электронный блок управления «ручником» содержит входные датчики, исполнительные механизмы и микросхема, которая «принимает» решения. Первые получают сигналы как минимум с трех компонентов. К их числу относится кнопка запуска «ручника», которая находится на центральной консоли либо трансмиссионном тоннеле в салоне машины. Также информация поступает с датчиков, которые определяют угол наклона автомобиля и степень нажатия на педаль сцепления. Электронный блок управления стояночным тормозом обычно взаимодействуют с оборудованием, которое регулируют работу двигателя, и системой стабилизации кузова.

Тюнинг гидравлической системы

Гидравлический привод используется в большинстве современных машин. Простое и надежное устройство, минимум сложных и ломких деталей, позволяют оставаться в строю даже в век электронных вычислительных и управляющих блоков, заменивших многие механические элементы в конструкции автомобиля.
Простая схема включает в себя:

главный тормозной цилиндр;
расширительный бачок;
регулятор давления;
два тормозных контура, для передних и задних колес транспорта.

При нажатии на педаль, в системе создается давление, передающееся на тормозные цилиндры, расположенные в колесах, которые прижимают колодки к поверхности дисков или барабанов. Разблокировка при снятии давления выполняется при помощи возвратного механизма.

Схема работы гидравлического ручника станет яснее после просмотра следующего видео.

Многие автолюбители, недовольные тем, как работает механический привод стояночного тормоза, решаются на модификацию основной тормозной системы. Гидравлический ручной тормоз устанавливается на контур, обслуживающий механизмы задних колес. Все элементы механического привода безжалостно удаляются.

По внешнему виду ручной тормоз, используемый для проведения модификации, практически не отличается от механического «собрата». Та же рукоять с кнопкой разблокировки, тот же храповой механизм, но вместо центрального троса – гидроцилиндр, мало чем отличающийся от ГТЦ основной системы.

Внешний вид ручного гидравлического тормоза.

Теперь давление в тормозном контуре, отвечающем за задние колеса автомобиля можно создать не только совместно с передним контуром, как происходит при штатном срабатывании основной системы, но и затянув рукоять ручного стояночного тормоза.

Схема установки ручного тормоза в гидравлическую систему автомобиля ВАЗ.

Основное преимущество модификации такого рода заключается в простоте обслуживания. Гидравлический привод стояночного тормоза работает без уравнителя усилий на правом и левом колесе. Согласно закону Паскаля, описывающему поведение жидкости в сообщающихся сосудах, давление во всех точках тормозного контура будет одинаковым.

Основной недостаток – снижение надежности системы в целом. Механический привод стояночного тормоза работал независимо от гидравлической рабочей тормозной системы. Теперь же, пробой контура и потеря жидкости, грозит оставить автомобиль без средств экстренной остановки.

Принцип работы ручника

Механизм приводится в действие переводом рычага в вертикальное положение до щелчка фиксатора. В результате тросы, прижимающие тормозные колодки задних колес к барабанам, натягиваются. Задние колеса блокируются, происходит торможение.

Чтобы снять автомобиль с ручника, необходимо зажать фиксирующую кнопку и опустить рычаг вниз, в исходное положение.

Стояночный тормоз в дисковом тормозном механизме

Что касается автомобилей с дисковыми тормозами, то здесь применяются следующие разновидности стояночного тормоза:

винтовой
кулачковый
барабанный

Винтовой применяется в дисковых тормозах с одним поршнем. Последний управляется за счет вкрученного в него винта. Винт вращается за счет рычага, соединенного с другой стороны с тросом. Поршень по резьбе вдвигается и прижимает тормозные колодки к диску.

В кулачковом механизме поршень перемещается за счет толкателя, имеющего привод от кулачка. Последний жестко соединен с рычагом с помощью троса. Перемещение толкателя с поршнем происходит при повороте кулачка.

Барабанный тормозной механизм применяется в дисковых тормозах с несколькими поршнями.

Чем полезен ручник?

На самом деле «ручником» этот вид тормоза бывает не всегда. В зависимости от происхождения и типа авто, активироваться он может затяжкой рычага рукой, нажатием ноги или специальной кнопкой, поэтому в технической литературе его толерантно именуют стояночным.

Помимо основной функции – обездвиживания машины при длительной остановке, он вполне может использоваться как аварийная система при отказе основной тормозной. Но и это ещё не все назначения героя сегодняшней статьи.

Чем ещё он может быть полезен? К примеру, ручник незаменим при трогании в горку, а также любим энтузиастами агрессивного и экстремального вождения.

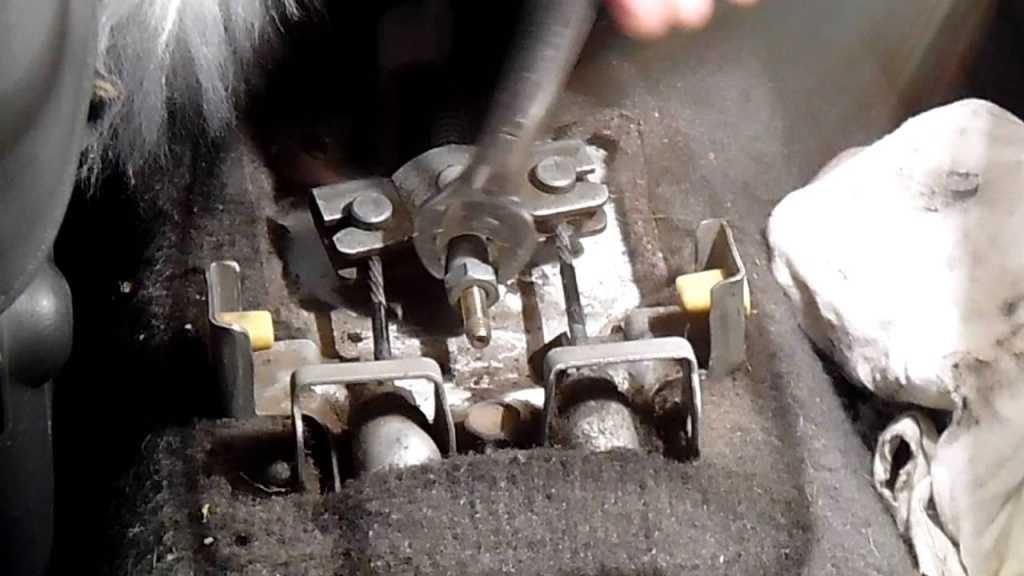

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.

Насколько правильно выполнена регулировка привода стояночного тормоза вашего авто можно проверить двумя способами.

Первый вариант предполагает наличие крутого уклона, на который нужно установить авто и затянуть стояночный тормоз. Если привод ручника отрегулирован правильно, то машина не будет скатываться. Если же авто начинает двигаться, нужно попытаться затянуть стояночный тормоз до упора. Если и это не помогло, нужно обратиться в автосервис для регулировки или ремонта привода ручника.
Второй способ диагностики регулировки привода ручника может применяться на ровной площадке. Для этого нужно затянуть стояночный тормоз, завести мотор, включить передачу и плавно отпускать сцепление. Если мотор при этом заглохнет, значит с ручником все в полном порядке. Если же, при полностью затянутом стояночном тормозе машина будет двигаться, значит вашему авто необходим квалифицированный ремонт.

Симптомы, указывающие на неисправность привода стояночного тормоза:

Заметное ослабление натяжения троса ручника.
Повышенный износ тормозных колодок.
Увеличенный зазор колодками и барабанами тормозного механизма задних колес.

Необходимо выполнить регулировку привода стояночного тормоза если:

Произведена заменена тормозных колодок задних колес.
Выполнялась замена барабанов или тормозных дисков задних колес.
Проводились работы по регулировке положения тормозных колодок задних колес.
Выполнена замена троса стояночного тормоза.
Выполнялась переустановка регулировочного механизма ручника.
Увеличился ход рычага ручника до 10 зубьев.

Проверка состояния и регулировка привода стояночного тормоза должна выполняться квалифицированными специалистами. При наличии соответствующих знаний об устройстве автомобилей можно попытаться решить эту задачу своими силами.

Такие работы выполняются в специально оборудованном для ремонта авто месте с соблюдением требований техники безопасности. Перед началом регулировки и ремонта стояночного тормоза следует ознакомиться с устройством этого элемента на конкретном авто. Найти соответствующую информацию можно в эксплуатационной инструкции автомобиля.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

ручной рычаг или, что реже, ножная педаль;
система тросов;
тормозные механизмы задних колёс.

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

винтовой механизм;
кулачковый;
барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

входные датчики;
электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Стояночный тормоз (он же ручной тормоз, или в обиходе «ручник») является неотъемлемой частью тормозного управления автомобиля. В отличие от основной тормозной системы, используемой водителем во время движения, стояночная тормозная система служит, в первую очередь, для удержания на месте автомобиля, стоящего на поверхностях с уклоном, а также может быть использована как экстренная аварийная тормозная система при отказе основной. Из статьи узнаем об устройстве и принципе работы ручника.

Общий вид ручного тормоза

Главное предназначение стояночного тормоза (или ручника) состоит в удержании автомобиля на месте во время длительной стоянки. Также он используется в случае выхода из строя основной тормозной системы при аварийном или экстренном торможении. В последнем случае ручник применяется в качестве притормаживающего устройства.

Также ручной тормоз используется при осуществлении резких поворотов на спортивных автомобилях.

Стояночный тормоз состоит из тормозного привода (как правило, механическог)о и тормозных механизмов.

Устройство стояночного механизма

Как и все в автомобиле стояночная тормозная система имеет свое устройство и назначение. Приводиться она в действие, как правило, с помощью специального рычага. Бывают и исключения, на грузовиках ручник может приводиться в действия специальной пневматической кнопкой.

Сам механизм приводится в действие специальным механическим приводом. С рабочей системой человек взаимодействует путем нажатия на педаль ногой, а стояночная приводится в действие ручным рычагом. Причем рычаг фиксируется в том положении, в котором его оставляет человек, в то время как педаль возвращается в обычное положение, когда ее отпускают. Фиксирует рычаг специальный храповой механизм, щелчки которого можно услышать, когда рычаг тормоза поднимается вверх. Здесь же расположена кнопка выключения рычага и датчик его включения. Лампа от датчика обычно располагается на приборной панели автомобиля.

Конструкция обычно включает в себя рабочий трос в количестве трех штук. Они имеют такой вид: один располагается посередине и является главным, а остальные отходят от него влево и вправо. Соответственно, центральный трос соединен с ручным приводом, а остальные отходят к тормозным механизмам колес машины на заднем мосту автомобиля. Соединяется они между собой с помощью уравнителя. С механизмами на колесах тросы соединяются путем специальных концевиков, которые позволяют регулировать длину троса.

В качестве тормоза обычно используются штатные барабанные или дисковые тормоза. То есть, каких-либо иных устройств не предусматривается, потому что незачем делать сложнее общую конструкцию автомобиля. Специалисты рекомендуют регулярно использовать ручник, чтобы не произошло залипание тросов и потом они не сорвались при их резком включении. Очень часто ручником пренебрегают владельцы автомобилей с автоматической коробкой передач, где им можно и не пользоваться вовсе.

Устройство

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

Барабан, который прикреплен к ступице колеса;
Колодки с накладками;
Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
Тормозной опорный щит, прикрепленный к балке моста;
Поддерживающие колодки стойки;
Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

Электромеханический стояночный тормоз

Электронный привод стояночного тормоза. Схема исполнительной части.

Когда нужна регулировка стояночного тормоза?

Определить то, что следует отрегулировать ход ручника, можно следующим образом: съезжая с небольшого склона, нужно медленно поднимать рычаг, авто должно притормаживать после того, как рычаг поднялся на треть. На двух третях машина должна полностью остановиться, если этого не произошло, то необходима его регулировка либо замена тросов и колодок стояночного тормоза.

Кроме того, если пользоваться таким ручным тормозом редко, то возможно закисание троса, поэтому не желательно игнорировать возникшую ситуацию. Специалисты рекомендуют производить регулировку раз в год. Если в вашем авто электрический ручник, тогда в случае какой-либо неисправности на бортовом компьютере сразу же загорится желтая перечеркнутая буква «Р», а также восклицательный знак.

Способ установки № 1

Установить гидравлический ручник на ВАЗ, по мнению специалистов, можно двумя способами. Самый простой и доступный подразумевает выполнение следующих манипуляций:

В подкапотном пространстве необходимо установить еще один тормозной цилиндр. Идеально подойдет главный цилиндр сцепления от автомобиля ВАЗ-2101.
Снимите расширительный бачок для тормозной жидкости.
Потребуется самостоятельно сделать небольшой переходник. Нарезаете резьбу и устанавливаете шайбу (в ней должна быть резьба для штуцера).

Сборку всей системы начинаете от родного ГТЦ к цилиндру сцепления, затем к регулятору, ручнику, контуру задних тормозов. Чтобы соединять между собой все компоненты, используйте трубки от автомобиля «Газель». Только выбирайте те, которые подходят по размерам. Крепеж трубок производится к тем местам, к которым фиксировался тросик ручного тормоза.

Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

Первый тип системы ручного тормоза

Первая из двух наиболее зарекомендовавших себя электронных систем стояночного тормоза (EPB) по-прежнему включала в себя механические кабели, но, вместо того чтобы тросики приводились в движение механическим усилием, к ним были приделаны небольшие электромоторы, которые брали на себя все хлопоты по натяжению кабелей.

Моторчик контролировался собственным электронным блоком управления, или, в отдельных случаях, программа была прописана в центральном блоке управления автомобиля. Когда кнопка EPB была нажата, сигнал посылался к мотору, чтобы тот с определенным усилием прижимал колодки к тормозному диску, чтобы предотвратить скатывание автомобиля с места.

В частности, на модели E65 bmw 7 Series электромотор удобно располагался под полом багажника, что делало его легкодоступным для ремонта. Это был правильный шаг инженеров, поскольку, как показывает это видео с YouTube-канала «AutoTech USA», из-за пластиковых шестеренок, которые имели тенденцию к быстрому износу, эксплуатация ручника приводила в итоге к поломкам. Видео также дает хорошее представление о том, как работает система натяжения тросов:

Этот тип системы, как несложно понять, имел еще одно весомое преимущество – взаимозаменяемость компонентов. Суппорты, тросики и в целом механика ручника полностью соответствуют традиционным механическим стояночным тормозным системам. Это делает возможным установку электронного ручника на автомобили с традиционным ручным тормозом.

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.
