Регулировка зажигания ваз 2107 карбюратор

Нагар на свечах зажигания: причины, типы, профилактика

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Бесконтактные системы и датчик Холла в трамблере

Тот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.

Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.

В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.

Тюнинг зажигания карбюраторного Ваз-2107- сравниваем Сонар ИК и БСЗ

Если вас не устраивает работа штатной контактной системы зажигания карбюраторного Ваз-2107, то улучшить ее работу можно разными способами. Выбрать один из них и своими силами его осуществить поможет эта статья.

Плюсы и минусы контактной системы зажигания

На большинстве карбюраторных «Семерок» установлена контактная система зажигания. Она простая по устройству, легко обслуживается и надежно работает. Контактная система известна давно и починить ее, в случае отказа, сможет любой умелец.

К сожалению, недостатков у этой простой и гениальной конструкции, тоже хватает. Главная проблема- сами контакты. Замыкая и размыкая электрическую цепь они, постепенно выгорая, меняют свои размеры. Это приводит к изменению момента зажигания, и как следствие, к потере мощности и экономичности мотора.

Из-за всех этих «прелестей» за контактами нужно постоянно ухаживать: содержать в чистоте и контролировать зазор. На машине с солидным пробегом эти недостатки проявляются особенно сильно.

Сонар ИК- бюджетный вариант

Именно для таких машин хорошим решением является замена контактной группы на бесконтактное устройство, хорошо известное как «Сонар ИК». Работает оно на прерывании инфракрасного луча кулачками прерывателя.

Установить «Сонар ИК» достаточно просто. Выполнить это по силам любому, кто привык самостоятельно ремонтировать свой автомобиль.

Чтобы не повторять десять раз одно и тоже, помещаю ссылку на видео, где все подробно показано.

Этот приборчик устанавливают вместо контактов

Примерно через 50000 км и два года, машина начала дергаться при разгоне. Поиски причины привели к «Сонар ИК». Пришлось в дороге ставить контакты обратно. Покупать новый приборчик, вместо сгоревшего, не стал, так как решил заменить всю систему зажигания на бесконтактную.

Из отзывов в Интернет узнал, что были случаи перегрева «Сонар ИК» летом в пробке, но у меня такого не было. Если бы не доставшийся по дешевке новенький «Нивовский» трамблер, я бы установил «Сонар ИК» еще раз. Стоимость приборчика сейчас около 850 рублей.

Свои деньги он отрабатывает честно.

Прочитайте, может пригодится: Неисправность радиатора охлаждения

Бесконтактная система зажигания- дорого, но сердито

Вот этот вариант дает уже очень ощутимый результат. Комплект из катушки зажигания, трамблера, коммутатора и жгута проводов с колодками стоит примерно 2500 рублей. Плюс еще желательно заменить свечи и высоковольтные провода.

Так выглядит комплект БСЗ для Ваз-классики

Зато, за эти деньги вы получаете легкий запуск в мороз, ровную и стабильную работу двигателя на всех режимах и забываете о проблемах с трамблером.
После установки БСЗ запомните накрепко- нельзя снимать провода со свечей при работающем моторе! Датчик, который стоит в трамблере сразу выйдет из строя.

Но пусть вас не пугает наличие электронных компонентов, которые могут «сгореть» в дороге- они достаточно надежны. Можно, на всякий случай, купить и возить с собой запасной коммутатор и аварийный вибратор. Последний подключают вместо сгоревшего датчика Холла, чтобы доехать до места ремонта.

Если решили купить комплект, или собираете все по отдельности, имейте в виду, что трамблер марки «3810.3706» разработан для «Нивы». У него может оказаться укороченный вал и совершенно другие настройки. С ним машина тянет «как трактор» на низких оборотах, но «скисает» при разгоне.

Специально для «Семерки» предназначен трамблер «38.3706», он подойдет без проблем.

Установку комплекта лучше доверить специалистам.

Свечи зажигания

Свечи используются для воспламенения топливно-воздушной смеси в цилиндрах двигателя при подаче высокого напряжения от катушки зажигания. Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень.

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Проверка свечей зажигания ВАЗ 2107

Существует множество способов проверки свечей зажигания. Наиболее популярными являются следующие алгоритмы.

На заведённом моторе поочерёдно снимают высоковольтные провода и прислушиваются к работе двигателя. Если после отсоединения провода никаких изменений не произошло, то неисправна соответствующая свеча. Это не означает, что её обязательно нужно менять. В некоторых случаях можно обойтись её чисткой.
Свечу выкручивают и надевают на неё высоковольтный провод. Корпус свечи прислоняют к массе (например, к клапанной крышке) и прокручивают стартер. Если деталь исправна, искра будет чёткая и яркая.
Иногда свечи проверяют специальным инструментом — пистолетом. Свеча вставляется в специальное отверстие и проверяется на наличие искры. Если искры нет, свеча неисправна.
Свечи можно проверить самодельным приспособлением из пьезозажигалки. Провод от пьезомодуля удлиняют и прикрепляют к наконечнику свечи. Модуль прижимают к корпусу свечи и нажимают на кнопку. При отсутствии искры свечу меняют на новую.

Видео: проверка свечей зажигания

Выбор свечей зажигания для ВАЗ 2107

На карбюраторные и инжекторные двигатели ВАЗ 2107 устанавливаются различные модели свечей зажигания. Кроме этого, параметры свечей зависят от вида системы зажигания.

Выбор свечей зажигания для ВАЗ 2107 определяется как системой зажигания, так и типом двигателя

Автомагазины предлагают множество видов свечей зажигания для ВАЗ 2107, различающихся техническими характеристиками, качеством, производителем и ценой.

Таблица: характеристики свечей в зависимости от типа двигателя ВАЗ 2107

	Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
Тип резьбы	М 14/1,25	М 14/1,25	М 14/1,25	М 14/1,25
Длина резьбы, мм	19 мм	19 мм	19 мм	19 мм
Калильное число	17	17	17	17
Тепловой корпус	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи	Выступает за изолятор свечи
Зазор между электродами, мм	0,5 – 0,7 мм	0,7 — 0,8 мм	0,9 – 1,0 мм	0,9 – 1,1 мм

На автомобили ВАЗ можно устанавливать свечи различных производителей.

Таблица: производители свечей зажигания для ВАЗ 2107

Для карбюраторных моторов с контактным зажиганием	Для карбюраторных моторов с бесконтактным зажиганием	Для инжекторных 8-клапанных моторов	Для инжекторных 16-клапанных моторов
А17ДВ (Россия)	А17ДВ-10 (Россия)	А17ДВРМ (Россия)	АУ17ДВРМ (Россия)
А17ДВМ (Россия)	A17ДВР (Россия)	AC DECO (США) APP63	AC DECO (США) CFR2CLS
AUTOLITE (США) 14–7D	AUTOLITE (США) 64	AUTOLITE (США) 64	AUTOLITE (США) AP3923
BERU (Германия) W7D	BERU (Германия) 14–7D, 14–7DU, 14R-7DU	BERU (Германия) 14R7DU	BERU (Германия) 14FR-7DU
BOSCH (Германия) W7D	BOSCH (Германия) W7D, WR7DC, WR7DP	BOSCH (Германия) WR7DC	BOSCH (Германия) WR7DCX, FR7DCU, FR7DPX
BRISK (Чехия) L15Y	BRISK (Италия) L15Y, L15YC, LR15Y	CHAMPION (Англия) RN9YC	CHAMPION (Англия) RC9YC
CHAMPION (Англия) N10Y	CHAMPION (Англия) N10Y, N9Y, N9YC, RN9Y	DENSO (Япония) W20EPR	DENSO (Япония) Q20PR-U11
DENSO (Япония) W20EP	DENSO (Япония) W20EP, W20EPU, W20EXR	EYQUEM (Франция) RC52LS	EYQUEM (Франция) RFC52LS
NGK (Япония/Франция) BP6E	EYQUEM (Франция) 707LS, C52LS	MARELLI (Италия) F7LPR	MARELLI (Италия) 7LPR
HOLA (Нидерланды) S12	NGK (Япония/Франция) BP6E, BP6ES, BPR6E	NGK (Япония/Франция) BPR6ES	NGK (Япония/Франция) BPR6ES
MARELLI (Италия) FL7LP	MARELLI (Италия) FL7LP, F7LC, FL7LPR	FINVAL (Германия) F510	FINVAL (Германия) F516
FINVAL (Германия) F501	FINVAL (Германия) F508	HOLA (Нидерланды) S14	HOLA (Нидерланды) 536
WEEN (Нидерланды/Япония) 121–1371	HOLA (Нидерланды) S13	WEEN (Нидерланды/Япония) 121–1370	WEEN (Нидерланды/Япония) 121–1372

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Ремонт трамблера ВАЗ 2108 (замена вакуумного регулятора)

В распределителях автомобилей ВАЗ 2108-09-099 достаточно часто выходит из строя ВРОЖ. Его работоспособность можно проверить, не снимая ПР с двигателя – через шланг всасываем в себя воздух, и если разрежение не создается, регулятор следует поменять.

Замену регулятора опережения зажигания можно произвести на месте, не снимая трамблера:

отворачиваем два винта крышки распределителя, и вместе с высоковольтными проводами отводим крышку в сторону, отсоединив только центральный провод;
вытаскиваем бегунок, он снимается руками;
тонкой отверткой выдергиваем защелку, которая крепит шток ВРОЖ, снимать крепежный элемент нужно аккуратно, чтобы не потерять его;
отворачиваем 2 винта крепления «вакуумника», снимаем устройство;
устанавливаем новую деталь на место, все собираем назад.

Замену ВРОЖ можно произвести и со снятием трамблера, так даже будет удобнее. Снимаем распределитель следующим образом:

отсоединяем от крышки ПР высоковольтные провода;
тонкой отверткой подцепляем фиксирующую пружинистую проволоку на разъеме и снимаем штекер, идущий к трамблеру снизу слева;
сдергиваем с ВРОЖ шланг, на корпусе ПР делаем метку или замечаем, как он стоял;
отворачиваем три гайки, которыми крепится сам трамблер, а затем снимаем прерыватель – распределитель.

Устанавливать обратно трамблер просто – шлиц распредвала имеет проточку, смещенную в одну сторону, и ПР поэтому ставится только в одном положении, здесь ошибиться невозможно

Еще при установке нужно обратить внимание на резиновое уплотнительное кольцо – если резина затвердела, деталь необходимо заменить. И в любом случае уплотнитель следует промазать маслостойким герметиком, в таком случае почти на 100% получится избежать подтекания масла

ПОДРОБНО О САМЫХ ВАЖНЫХ ЭЛЕМЕНТАХ УСТРОЙСТВА ТРАМБЛЕРА

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Немного об эксплуатации

Бесконтактный трамблёр

Бесконтактная система зажигания представляет собой модернизированную КСЗ. Основным её отличием является отсутствие контактной группы, вместо которой используется датчик Холла. Преимуществами такого распределителя являются:

нет необходимости периодической регулировки;
более надёжный запуск мотора;
снижение расхода топлива;
увеличение мощности.

Бесконтактный трамблёр считается более современным и надёжным устройством

Датчик Холла смонтирован на вал трамблёра. Конструктивно он состоит из постоянного магнита, в котором есть специальный экран с прорезями. Число прорезей, как правило, соответствует количеству цилиндров. Когда вал вращается, отверстия экрана проходят мимо магнита, вызывая изменения в его поле. Во время работы распределителя зажигания датчик считывает обороты вала, а полученные данные подаются на коммутатор, посредством которого сигнал преобразуется в ток.

Проверка

Проверка бесконтактного механизма повторяет те же действия, что и с контактной системой, исключая контактную группу. Кроме крышки и бегунка проблемы могут возникнуть с коммутатором. Основной признак, указывающий на проблемы именно с ним — отсутствие искры на свечах. Иногда искра может присутствовать, но очень слабая или периодически пропадать. Двигатель при этом работает с перебоями, глохнет на холостых оборотах, снижается мощность. Такие же проблемы могут возникать при неполадке датчика Холла.

Коммутатор

Самый простой способ проверки коммутатора — заменить его на заведомо исправный. Поскольку такая возможность есть далеко не всегда, возможен и другой вариант диагностики.

Одной из причин отсутствия искры на свечах может быть неисправный коммутатор

Перед началом проверки необходимо убедиться, что на катушку зажигания подаётся питание, датчик Холла находится в рабочем состоянии. Из инструментов понадобится контрольная лампа и стандартный набор ключей. Проверяем коммутатор в такой последовательности:

Выключаем зажигание.
Отворачиваем гайку на контакте катушки «К» и отсоединяем коричневый провод.
Подсоединяем контрольку в разрыв между снятым проводом и контактом катушки.
Включаем зажигание и прокручиваем стартер. Индикация лампочки укажет на исправность коммутатора. При отсутствии свечения коммутатор потребуется заменить.

Датчик Холла

Датчик находится внутри трамблёра, поэтому для доступа к нему придётся снять крышку.

Датчик Холла выходит из строя не очень часто, а если это произошло, то выявить неисправность можно по отсутствию искры

Проверить деталь можно несколькими способами:

заменить датчик заведомо исправным;
мультиметром проверить напряжение на выходе элемента, которое должно составлять 0,4–11 В;
собрать схему, которая имитирует работу датчика, замкнув между собой 3 и 6 контакты, идущие к диагностируемому прибору (появление искры укажет на неисправность детали).

Базовые понятия в работе зажигания

Чтобы докопаться до сути проблемы, необходимо знать механизмы работы данного узла. Для этого разберем некоторые азы теории, зная которые можно углубляться в вопрос исправления поломки.

Первое, что необходимо усвоить, что же собой представляет система зажигания. Система зажигания — связанные между собой узлы и устройства, совместная работа которых обеспечивает возникновение электрического разряда, который поджигает топливную смесь, обогащенную воздухом, в камере внутреннего сгорания.

Однако, для разбора проблемы нам нет необходимости знать всю систему. В большей степени нас интересует момент появления искры, который и отвечает за корректную работу всей системы. Момент, когда появляется искра называется моментом зажигания, поскольку он определяет временные рамки, в которых и поджигается сжатая топливная смесь.

как понять, что зажигание выставлено неправильно;
какие последствия могут быть;
как правильно выставить зажигание.

под капотом ВАЗ 2109 Довольно часто автовладельцы ВАЗ 2109 связывают проблемы в работе своего автомобиля с неисправностями карбюратора. На самом деле, некоторые неполадки стоит воспринимать исключительно как следствие неправильно выставленного момента зажигания. Такими неполадками могут стать: затрудненный старт работы двигателя и белый едкий дым из выхлопной трубы.

Зажигание ВАЗ-2109

Да, опытные автовладельцы скажут, что описанные ниже неисправности могут быть связаны с неправильной работой и других систем и будут правы. Мы же предлагаем проверить первую и основную догадку о причинах поломки — неправильно выставленный угол зажигания. Список наиболее распространенных неполадок в работе двигателя:

Чрезмерной высокий уровень детонации в поршневой системе двигателя. Опознать данную проблему можно по следующим признакам: при вдавливании педали газ в двигателе появляется звенящий звук. С этой проблемой сталкиваются неопытные или невнимательные автовладельцы, которые уделяют недостаточно внимания при техническом обслуживании. Причина преждевременной детонации заключается в раннем срабатывании зажигания, которое может привести к деформации поршневых колец. А ведь ремонт этого узла является очень дорогостоящим.
Если при старте работы двигателя из выхлопной трубы выходит черный дым, это также может свидетельствовать о преждевременном зажигании.
Ощутимая потеря мощности двигателя; увеличенный расход топлива; заторможенная реакция двигателя на смену режима работы, слабая приемистость. Все эти “недуги” в работе “сердца” вашего автомобиля говорят о запоздалом срабатывании зажигания. Причина подобного явления в том, что топливная смесь не успевает полностью выгореть при достижении поршнем наивысшей точки работы. Верхняя точка работы поршня еще известна как мёртвая. Вот и получается, что при негативном движении, топливная смесь все еще сгорает в цилиндре. Помимо этого возможна и другая причина, а именно очень высокая температура выпускных труб.
В случае, если проблема в работе двигателя возникает непосредственно при нажатии на газ, то, вероятно, зажигание срабатывает позже, чем это необходимо. При таком варианте работа двигателя происходит с перебоями, а нажатие на педаль газа вызывает провалы в его функционировании. Наличие такой проблемы может вызвать рывки при движении автомобиля.
Заведенный двигатель не поддерживает или плохо поддерживает работу на холостых оборотах.

Возникновение одной из перечисленных неисправностей в работе ВАЗ-2109 должно вызвать у автовладельца тревогу. В таком случае стоит проверить угол, на который выставлена система зажигания. Может быть и так, что повторное выставление угла зажигания решить вашу проблему.

Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.

Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к. определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля. С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.

ВАЗ-21099: под капотом

Как проверить трамблер

Самые распространенные проявления неисправности зажигания будут такими:

плавающий холостой ход;
незапускающийся двигатель;
глохнущий на ходу мотор.

Чаще всего причиной этого может быть трамблер. Наиболее просто проверить работоспособность зажигания, в том и числе трамблера, можно следующим образом. Для этого выкручивают свечу, подносят ее к двигателю и запускают его, наблюдая появление искры. Если ее нет, то надо проверить работоспособность проводов высокого напряжения. Если искры опять нет, то диагноз однозначный – отказал трамблер.

В этом случае надо проверить визуально состояние бегунка, состояние контактов и крышки трамблера. Подгоревшие контакты зачищают и удаляют пыль и мусор с внутренних поверхностей трамблера. В условиях мастерской или гаража, проверить работоспособность зажигания и трамблера можно с использованием измерительных приборов и индикаторов.

Трамблер появился на автомобиле практически одновременно с бензиновым двигателем, и долгие годы оставался почти неизменным, в том числе и на отечественных машинах семейства 2109, 2106, 2107, 2108. И только после появления современной элементной базы, к числу которой можно отнести и датчик Холла, уступил место бесконтактным, а потом микропроцессорным системам зажигания.

Мне нравится1Не нравится

Видео – пример установки «Старт-Стоп» на ВАЗ-1117 («Лада Калина»)

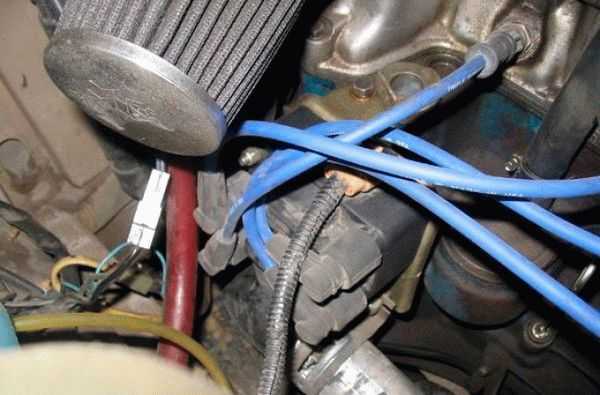

Установка бесконтактного зажигания Ваз 2107, 2106

Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

Отвертки (плоские и крестовые);
Ключи рожковые на 8, 10, 13 мм;
Пассатижи (плоскогубцы);
Свечной ключ;
Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

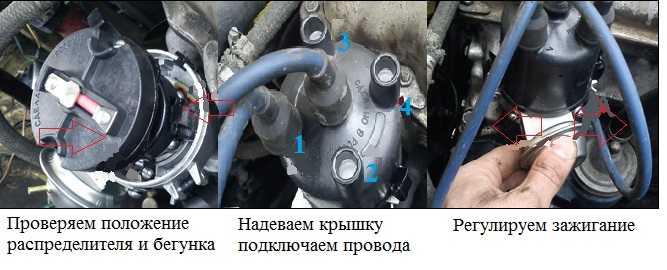

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.
Снять крышку нового трамблера и надеть прокладку.
Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».
Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
Подсоединить вакуумный шланчик.

После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

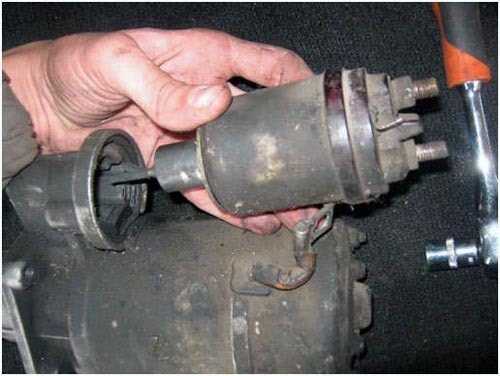

Замена реле стартера

Еще одной часто встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто. Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

Открутите клемму. Отверните ее в бок.

Снимите 2 болта крепления реле к стартеру.

Снимите реле.

Установка нового реле происходит в обратном порядке. Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет. В этой статье мы рассказали вам о том, как можно выставить зажигание на автомобиле Ваз 2107 с карбюраторным мотором.

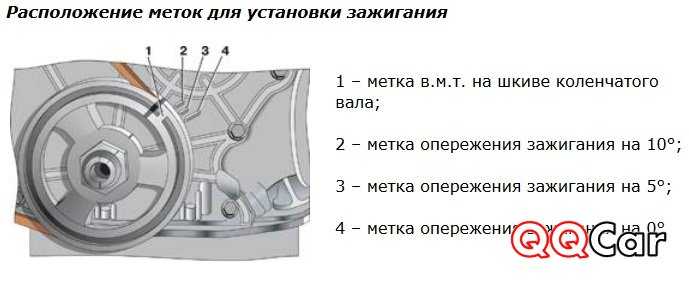

Как проверить ранее/позднее зажигание?

Чтобы проверить правильность установки раннего или позднего зажигания, необходимо сделать это в движении. Для этого нужно разогнаться на 4-ой скорости до 60 километров в час и сбросить ее до 40. Теперь резко нажмите на педаль газа и прислушайтесь к работе двигателя. При правильной постановке углов, появится стрекочущий звук и пропадет через несколько секунд. Автомобиль должен начать набирать скорость. При раннем зажигании детонация не исчезнет еще долгое время, а при позднем – и вовсе не появится.

Вот почему нужно настроить положение трамблера ослаблением гайки на 13. Если добиться нужной регулировки не удается, переходим к следующему шагу.
