Что такое резонатор выхлопной системы

Процесс снятия/установки резонатора

В случае выявления неисправности потребуется снятие и установка новой детали. Для проведения таких работ потребуется:

новый резонатор;
набор специальных прокладок;
крепеж с уплотнительными кольцами;
антикоррозионный спрей;
набор гаечных ключей.

Замена резонатора должна производиться в гараже, поскольку для этого потребуется яма. Схема работ предусматривает следующие действия. Перед тем, как снять деталь спреем, например WD-40, обрабатываются болтовые соединения резонатора, после чего их необходимо раскрутить.

При проведении замены резонатора глушителя следует обращать внимание на качество соединения детали с глушителем. Проверяемый элемент не должен иметь зазоров, поскольку это приводит к уменьшению эффективности работы резонатора, и появлению громкого шума при работе двигателя

Как стучит опорный подшипник

Проверенный метод изготовления глушителя своими руками

Одним из самых простых методов изготовления данного устройства является способ, в основе которого лежит обычный огнетушитель. Именно он послужит заготовкой для будущего изделия. При этом вам понадобится:

труба со внутренним диаметров в два дюйма;
детали старого глушителя;
сварочные электроды;
аппарат для сварки;
болгарка,
отрезные круги для металла.

В качестве основы идеально подойдёт старый автомобильный порошковый огнетушитель. Результатом проделанных манипуляций станет устройство, которое позволит с достаточной эффективностью использовать все возможности двигателя. Алгоритм создания состоит из таких этапов:

Открутите от огнетушителя головку и высыпьте порошок.
Расширьте имеющееся отверстие под трубу. С противоположной стороны сделайте такое же. При этом оно должно смещаться ближе к стенке.
На отрезках труб, что будут внутри, необходимо проделать надрезы болгаркой. Они должны быть сквозными.
Вмонтируйте отрезки в баллон. Перфорированные отрезки должны размещаться по центру или максимально близко к нему.
Соединения нужно тщательно обварить

При этом соблюдайте придельную осторожность, чтобы не прожечь металл насквозь.
Отрежьте от огнетушителя крепежи. Приварите их к автомобильному глушителю.

После того как автомобильный глушитель будет сделан вам понадобится проверить его надёжность. Для этого заткните трубу заглушкой, и заполните устройство водой. Протечек быть не должно.

Делаем тише глушитель автомобиля

Чтобы начать борьбу с излишним шумом, производимым автомобилем, начните наступление по всем фронтам. Перед тем как приступать к решительным действиям, вы должны четко представлять себе работу выхлопной системы двигателя машины. Ведь двигатель и система выхлопа сбалансированы между собой так, чтобы не мешать работе друг друга. И нарушение этого баланса может привести к неправильной работе двигателя.

Воспользуйтесь самым простым методом по снижению шума – установите «банку» (так автолюбители называют дополнительный конечный глушитель). Он сделан из корпуса, через который проходит труба с отверстиями. Корпус заполнен наполнителем из термостойкого волокна, закрепленного мелкой сеткой. Он устанавливается между катализатором и штатным глушителем.

Вырежьте участок трубы между катализатором и глушителем необходимой длины, соответствующей длине «банки». Снимите глушитель. Установите и прикрепите «банку» к резонатору, используя хомуты и листовой асбест для герметизации стыка.

Установите глушитель на штатное место, состыковав с «банкой», используя, опять же, хомуты и листовой асбест для герметизации стыка. При монтаже «банки» или конечного глушителя необходимо тщательно герметизировать места стыков труб термостойким асбестом для того, чтобы не допустить прорыв выхлопных газов, который будет создавать повышенный уровень шума.

Дополнительный эффект по снижению шума даст и замена резонатора, установленного на автомобиле заводом-изготовителем, на такую же «банку» с термостойким наполнителем. Замену штатного резонатора можно провести по той же методике.

Вы можете попробовать применить и еще один способ подавления шума — заменить выпускной коллектор на коллектор специальной конструкции. К сожалению, этот метод связан с трудностью приобретения такой запчасти для определенных марок автомобилей. Это основные способы как сделать тихий глушитель на автомобиль. Если знаете другие, то с радостью ждем ваших комментариев.

Прямоток — это возможность сделать мощность двигателя автомобиля больше, добавить машине агрессивности и улучшить рывок. Собрать и установить его можно своими руками, изучив пошаговую инструкцию.

Четыре способа звукового погашения

В принцип функционирования легли 4 главных способа звукового погашения: ограничение звука, его отражение, подавление звуковых волн с помощью резонанса и поглощение.

Ограничивающий тип самый простой в своей конструкции: выполнен в виде сужающейся трубы, помещенной в металлический бак. Этот тип подавляет шум частично, существенно снижает мощность мотора и устанавливается на простейшей агропромышленной технике.

Зеркальное изменение направления акустического потока используется в установке на скутеры и мотоциклы. Происходит приглушение колебаний, за счет чего рокот заметно уменьшается. Использование данного варианта возможно только на двухтактных движках, ввиду малой мощности.

Третий вариант применяется на автомобилях. Внутри резонатора устанавливается несколько перегородок, образующих полости, которые соединены в свою очередь полыми прутьями из стали. Здесь в поглощение звука играют роль два фактора:

звуковые волны и пары меняют направление своего движения несколько раз за счет зеркальных перегородок;
частота акустических колебаний совпадает, благодаря точным расчетам размеров резонансных камер и трубок. Созданный резонанс подавляет грохот и рокот.

С учетом многообразия двигателей и их мощностей под каждый разрабатывается свой глушитель подобного типа.

Поглощающий образец по своей конструкции напоминает подавление шумовых волн, с той разницей, что трубы у него имеют многочисленные отверстия разного диаметра. По бокам данных перегородок помещен термостойкий материал, например, каолиновая или базальтовая вата, способная вытерпеть температуру до 700 градусов по Цельсию. Акустический поток рассеивается, накладывая свои волны друг на друга после сквозных прохождений. Оставшаяся часть уходит в наполнитель, а остатки — сглаживаются

каналы выпуска и впуска;
корпус с герметикой;
перфорированная трубка;
мате
перегородками и изменением направления.

Виды резонаторов выхлопной системы

Дополнительные глушители делятся на 2 типа в зависимости от двигателей, с которыми они используются:

Для двухтактных двигателей. Если на автомобиле установлен такой мотор, то использовать резонатор нужно обязательно. Дело в том, что отсутствие этого устройства приведет к повышенному расходу бензина, ликвидации несгоревшего полностью топлива и газовому удалению. Скорость машины при этом снизится.
Для четырехтактных. В этом случае резонатор становится больше проблемой, нежели решением. Если его демонтировать, то это приведет к увеличению мощности мотора на 15%.

Также резонаторы отличаются по конструкции. Встречаются стандартные моноблочные изделия, но все чаще автолюбители отдают предпочтение комбинированным моделям. Они состоят из двух частей: классической конструкции оснащенной трубой и перегородками и камерой заполненной специальным шумопоглощающим материалом (чаще всего это базальтовое волокно). Комбинированные резонаторы считаются более современными и эффективными.

Помимо этого малые глушители бывают короткими, средними и длинными. Также они отличаются по объему. Стоит отметить, что именно от этого показателя напрямую зависит эффективность этого устройства. Если объема не будет хватать, то при резком нажатии газа шум будет сильно увеличиваться.

Малые глушители изготавливаются из разных материалов. Недорогие модели производят из алюминированной стали, по большому счету это обычная сталь на которую тонким слоем нанесен алюминий. Это позволяет защитить изделие от коррозии на какое-то время.

Полезно! Самыми долговечными и качественными считаются изделий из нержавейки с двойным корпусом.

Так как на выхлопную систему, включая резонатор, постоянно оказывается влияние высоких температур, то это приводит к частым сбоям в работе. Дабы избежать неприятного сюрприза рекомендуется периодически производить диагностику этого узла автомобиля и выявлять возможные «симптомы» неисправностей.

Части глушителя

Эта система не однородна, она собирается из нескольких частей, а именно их пять:

Это выпускной коллектор, сейчас многие могут сказать — что он не относится к глушащей системе, но он с ней взаимодействует напрямую – основное его назначение отводить газы из двигателя, поэтому я все же его включу в схему.
Приемная труба.
Катализатор.
Резонатор.
И последняя часть, собственно сам глушитель.

Про выпускной коллектор мы с вами поговорили, также можете почитать про него в этой статье. Переходит сразу к приемной трубе. Она создана для соединения выпускного коллектора и катализатора

Вроде что на нее обращать внимание, труба и труба – НО, в ней зачастую устанавливают так называемый виброгаситель (попросту гофру), которая призвана гасить вибрации от двигателя и не передавать их дальше, ни на кузов, ни на глушитель

Катализатор – призван бороться с отработанными газами, а именно с их отчисткой. Выхлоп, который идет от силового агрегата содержит много вредных элементов. Катализатор дожигает их, делая – безвредными, концентрация падает в разы. Конечно совсем отчистить не получается, но прогресс на лицо. Если бы не было катализаторов, мегаполисы просто задохнулись от выхлопных газов. Про его устройство читаем здесь.

Резонатор и глушитель – эти две части уже борются с потоком газов и звуком, они предназначены в первую очередь для гашения звука и только во вторую снижения температуры. Газы, которые прошли катализатор, по трубам достигают сначала резонатора, а уже затем самого глушителя.

Резонаторы и их виды

Как и большинство запчастей, резонаторы подразделяются на виды, а это отталкивается от мотора. Также еще можно встретить резонаторы на мотор четырёхтактный и двухтактный. В наше время было определено что, при функционировании резонатора с четырёхтактным мотором, обороты становятся заметно ниже. Если исключить резонатор с работы, то мощность мотора заметно вырастит на 15%. А вот в двухтактном моторе все по-другому. Таким образом, если его тоже не использовать в работе, то обороты начнут теряться, а расход бензина вырастит в несколько раз. И тогда автомобилисту нужно будет расходовать денежные средства чаще, так как надо будет очень часто приобретать топливо. Характеристики вашего транспортного средства также уменьшатся.

Самодельный глушитель с приятным звуком

Не знаю как сейчас, но раньше многие знали, что старый автомобильный огнетушитель – это отличная заготовка под прямоток.

История простая: что не делал с родной банкой глушителя на пиите – толку было мало. Менял набивку глушителя, делал флейту по типу ямаховской, но все равно звук был противным, гремящим и громким, в общем – шарманка.

Поставить полноценный прямоток от пита можно, но надо укорачивать, переваривать крепления, но сами понимаете: купить бочку за 5 рублей и еще переваривать ее всю особого желания не было, а вот желание избавится от родного глушителя все равно не покидало.

И так вернемся к огнетушителю. Один-то лежал, пылился в гараже давным-давно, но вот для изготовления прямотока нужно два… И вот, одним прекрасным майским утром, на маленькой речушке, среди коряг на поверхности был замечен желанный второй огнетушитель. Точно такой же, как и первый, и теперь их было два . Ну, сами понимаете к чему это привело.

В общем, поехали)))

Берем самый привлекательный инструмент в гараже, с ласковым названием «Болгарочка», и пилим ровненько днища у огнетушителей.

Далее берем трубу сороковку, нарезаем балгаркой газораспределительные прорези или же, если не лень, сверлите миллиард отверстий. Затем ввариваем один конец трубы к той части глушителя, где будет выходное отверстие.

С выходным отверстием даже ничего делать не надо: место крепления распылителя огнетушителя и так просто прекрасно подходит и диаметр, что надо.

Теперь топаем на кухню и дербаним обшивку холодильника ЗИЛ выдирая оттуда стекловату. Только при работе со стекловатой оденьте плотную одежду и перчатки, иначе чесаться будете дня два, а если за эти дня два вам захочется справить естественную нужду, то . да-да чесаться будет и там… В общем, берем стекловату, и как можно плотнее набиваем выходную часть банки.

Затем приступаем к входной части. Вот в ней как раз резьбу надо вырезать так, чтобы сквозником проходила труба сороковка, ну и, естественно, ее тоже набиваем стекловатой, чем плотнее, тем лучше.

Ну и что ж, остается дело за малым: свариваем обе части вместе и привариваем патрубок, чтобы состыковать со стандартным глушителем.

С креплениями к раме я морочиться не стал, да и зачем? Сделал две точки крепления к багажным рамкам (крепче уже некуда): такое крепление выдержало переворот на асфальте и банка стала бугилем)))

Окончание банки – это уже на свое усмотрение. Я сделал трубы меньшего диаметра , и выглядит вполне себе хорошо)

Звук, скажу я вам, получился на удивление великолепен! Хоть и прямоток! На холостых его вообще не слышно, даже ебры громче работают, а на ходу просто прекраснейший звук – мягкое рычание без тупого металлического грохота и орания.

Ну и вот окончательный вид) Пластик не горит, звук приятный, с родным патрубком ничего не делалось. Что еще надо?)))

Зачем используются резонаторы

Теперь более конкретно относительно того, для чего нужны резонаторы в автомобилях. Уже название даёт понять, что этот элемент отвечает за резонирование шума или звуковых потоков, которые образуются в процессе работы мотора.

Если говорить простым языком о том, зачем резонатор в выхлопной системе, то это гаситель звуковых колебаний в момент, когда выхлопные газы выходят из камеры сгорания. Но это далеко не все функциональные возможности компонента. На деле резонаторы выполняют одновременно несколько задач, хотя основной считается именно резонирование, либо гашение звуков. Преимущественно низкочастотных.

Специалисты утверждают, что резонатор в конструкции выхлопной системы служит не только для отвода газа и снижения уровня шума. Ещё один момент, для чего служит устройство, заключается в повышении полезной мощности силовой установки. Не зря спортивные автомобили подвергаются специальным доработкам, где стандартный резонатор меняется на более эффективный вариант. В таких случаях размещение элемента происходит непосредственно за прямотоком.

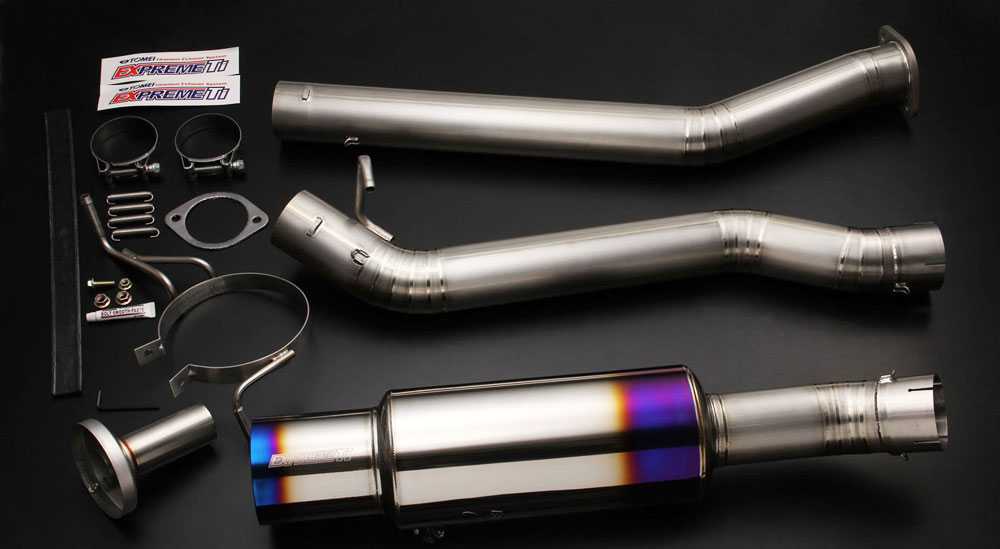

Прямоточная система выхлопа

Крайне важной функциональной особенностью резонатора является его способность снижать температуру выходящих выхлопных газов. Тем самым заметно продлевается срок службы всей системы и глушителя в частности

Как дополнение можно отметить факт снижения уровня вредных выбросов за счёт участия резонаторов в работе выхлопной автомобильной системы.

Учитывая функции и назначение этого элемента, возникают вопросы касательно того, можно ли убрать из автомобиля резонатор, что произойдёт и какие последствия возможны. Некоторые считают удаление такого элемента глупостью. Но есть далеко не один такой водитель, который убирал конструкцию.

Для ответа на этот вопрос следует учесть, что будет при эксплуатации автомобиля без резонатора. Произойдёт следующее:

значительно усилится звук работы выхлопной системы. Иногда он превышает все допустимые нормы, становится крайне неприятным и шумным. Во многом уровень шумности зависит от мощности двигателя и его оборотов;
особенно заметным повышение шумности будет при низкочастотном диапазоне. Именно гашением низких звуков занимается резонатор;
повысится температура выходящего выхлопного газа, который проходит через глушитель автомобиля. Это существенно снижает срок его службы. В скором времени глушитель придётся менять;
нарушится штатное распределение ударных волн в газовой среде. Параллельно поменяются зоны разряжения. Всё это ведёт к заметным потерям двигателя по мощности;
настройки по расходу топлива также нарушатся. Это приведёт к увеличению потребления горючего.

Полностью отказаться от использования резонатора можно только в определённых ситуациях, когда проводится комплексный тюнинг выхлопной системы с установкой дополнительных элементов и специальной настройкой. Если просто вынуть из выхлопа резонатор, и продолжить эксплуатировать автомобиль в таком состоянии, ничего кроме повышенного шума и ускоренного износа со всеми вытекающими последствиями это не даст.

Приемная труба

Этот элемент является первым в списке и идет сразу за выпускным коллектором. В приемную трубу попадают еще не остывшие газы. Поэтому температура может достигать 600 и более градусов Цельсия. В простонародье приемную трубу называют «штанами» за ее характерную форму.

Данный элемент изготавливается из особо прочного и огнестойкого металла. Обычно он черновой (ржавеет с годами), но на более дорогих авто делается из нержавейки. Если это двигатель с большим объемом камеры сгорания, в конструкции системы может использоваться несколько таких труб. Это делается с целью уменьшения сопротивления газов. В противном случае мотор будет «задыхаться» своими же газами.

Из «стиралки» в глушитель

Чтобы сделать глушитель из стиральных бачков, вам потребуется:

стиральные бачки (нержавейка);
болгарка;
сверло;
сварочный аппарат.

Теперь приступайте к следующим действиям:

Разрежьте бачок стиральной машины.

Части разрезанного бачка от стиральной машины
Получившийся фрагмент листа согните по форме старого глушителя, сварите швы.
Сделайте то же самое и для второй половины.

Первая половина будущего глушителя
Из нержавейки сделайте 2 перфорированных трубы нужного диаметра и размера, отверстия просверлите вручную или возьмите уже готовый металл (бачок от иностранной стиральной машины).

Вид самодельной перфорированной трубы
Вырежьте стенки и перегородки глушителя нужного размера.

Пример того, какой формы нужно вырезать стенки для самодельного глушителя
Приварите все друг к другу по краям.

Вид соединенных вместе деталей (перфорированна труба, бачок и стенка)
Вставьте первую перегородку, заранее соединённую со второй перфорированной трубой, и приварите так, чтобы стенка находилась не на конце первой половины бочки, а немного глубже; при желании можно сделать отверстия и на перегородке.

Вид соединенных вместе деталей (перфорированна труба, бачок и перегородка)
Сварите вместе первую и вторую части.

Соединить части и сварить
Приварите вторую перегородку ко второй перфорированной трубе и сварите эту конструкцию со второй половиной глушителя.
Покрасьте термостойкой краской (по желанию).
Оцените свою работу.

Собранный из стиральной машины глушитель
В конце приварите новый глушитель к выхлопной трубе.

Насадка на выхлоп своими руками

Если вы хотите сделать насадку на выхлопную трубу в домашних условиях, то вам понадобятся:

фрагмент нержавеющей стали подходящего размера толщиной около 1 мм;
картон;
угловая шлифмашина с отрезным диском или электролобзик с полотном для резки металла;
электродрель;
комплект автомобильных инструментов;
шкурка и материалы для полировки.

Существует множество разнообразных вариантов изготовления насадки, она может быть разной формы и из разного материала, но принцип конструирования один и тот же, а именно:

Из картона вырезается необходимая форма для будущей насадки, с учётом крепления к трубе.
Конструируется картонный шаблон.
По шаблону вырезается корпус будущей насадки из части листа нержавеющего металла.
Заготовка сгибается и соединяется стык.
Насадка зачищается и полируется до блеска.

Закрепите изделие так, чтобы оно сидело плотно, но легко снималось. Это сделать нужно для того, чтобы потом была возможность очищать корпус от грязи.

Пример самодельной насадки

Глушитель — это незаменимая часть автомобиля. Благодаря ему мы с комфортом водим машины, а его неисправная работа подвергает жизни людей опасности. Не забывайте следить за выхлопной системой авто, и она прослужит вам долгую и верную службу.

Резонатор вместо катализатора

Существует такой вид тюнинга, как монтаж резонатора без катализатора. Это довольно распространенный в России способ ремонта при любых проблемах, возникающих с катализатором, в этом легко убедиться, почитав автомобильные форумы. Удаление катализатора относится к мерам, нарушающим экологические нормы, но привлекает своей дешевизной. Монтаж заменителя обойдется в разы дешевле, чем покупка новой запчасти.

Наиболее часто каталитический нейтрализатор заменяют на стронгер или пламегаситель, поскольку обычный пустотелый резонатор под катализатор плохо переносит соседство с двигателем.

Изредка новое устройство устанавливают сразу с несколькими катализаторами, вживляя его вместо последнего из них. Таким образом, проходя весь путь от двигателя, выхлоп теряет большую часть энергии и температуры и не повреждает резонатор с катализатором.

Резонаторы с разряжением:

Чем покрасить глушитель автомобиля

Иногда некоторые автовладельцы задаются вопросом, чем покрасить глушитель автомобиля, связанно это, как правило с двумя причинами

Желанием скрыть ржавчину на глушителе
Придать красивый стильный вид автомобилю

В любом случае, краска для такого вида работы будет очень дорогой, так как основное требование к таковой краске будет огромная термоустойчивость и способность выдерживать большие температурные перепады,

и даже при покупке такой краски если её использовать в районе коллектора где температура 1000 градусов Цельсия, то мало вероятно, что если она и устоит, то не изменит свой цвет от таких высоких температур. Поэтому сама идея покраски глушителя имеет место быть, но как говорится на ваше усмотрение.

Наш пост глушитель в автомобиле назначение и устройство подошел к концу, надеемся, эта статья внесла некоторую ясность в понимание устройства выхлопной системы каждого автомобиля, конечно если у вас электромобиль, то у вас попросту нет глушителя в виду того, что и нет выхлопных газов.

Где находится катализатор?

Так как для его работы необходима высокая температура, подобные элементы всегда устанавливают сразу после выпускного коллектора или же встраивают в сам коллектор автомобиля.

Катализатор, встроенный в выпускной коллектор

Катализаторы оборудуются «лямбда-зондами» (работают по принципу анализа содержания кислорода), которые анализируют его работу и сообщают бортовому компьютеру в случае нарушений в его работе.

Рассмотрим устройство катализатора. Данный узел состоит из стального корпуса с теплозащитными экранами. Внутри находится сам платиновый каталитический нейтрализатор, который выполнен в форме секций со множеством отверстий. С целью увеличения площади контакта с выхлопными газами отверстия имеют форму «сот» различного сечения (наподобие пчелиных). На внутренние поверхности сот нанесено действующие химические вещество, в состав которого входят драгоценные металлы, в основном платиновой группы, а также родий, палладий. Вследствие химической реакции, после прохождения через «соты», вредные для окружающей среды токсичные газы перерабатываются в относительно нетоксичные.

Схема устройства катализатора

Подобные реакции протекают при условии высоких температур. Выхлопные газы двигателя попадают в выпускной коллектор при температуре примерно в 500-1000 С. Эффективная работа катализатора возможна при температуре более 300 С.

Резонатор выхлопной трубы глушителя

Таким образом, выхлопная труба состоит из нескольких предметов, соединённых в одно целое. Что несет в себе ответственность за уменьшение рёва автомобиля и также экономию топлива. Сам резонатор отвечает за уменьшение звука, который образуется при сгорании топлива в моторе. Не каждый автомобилист знает, что диаметр такой детали отталкивается напрямую от степени издаваемого рёва. Также немаловажную функцию возлагает на себя сама форма резонатора. Значит, если резонатор поломается, то это сразу выскажется на работе во всём выхлопном оборудовании автотранспорта. Таким образом, газы образуются внутри мотора во время возгорание топлива. И как только пошло возгорание, отработанные пары перемещаются в впускной коллектор и проходят по трубам. Сама температура таких паров может быть и выше 650 градусов. Значит вся выхлопная система, пропускает через себя большую нагрузку и пары.
