Подключение птф через реле и кнопку

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

  1. ключами на 8 и 10;
  2. отвертками плоскими и крестообразными;
  3. ключом на 6 граней, регулирующим распространение света;
  4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
  5. стяжками для крепления проводки и куском прочной проволоки из стали;
  6. собственно, фарами;
  7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.


Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.


Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

  • как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
  • теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;


Начинаем работу по установке ПТФ

  • решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
  • колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
  • теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
  • сами противотуманки крепятся на тройку саморезов каждая;
  • теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
  • там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
  • теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;


ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

  • сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
  • под решеткой радиатора удобнее будет протянуть провод к правой фаре;


Присоединение проводов

  • в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
  • мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
  • возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;
  • используем предохранитель на 15 Ампер;
  • контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
  • после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;


Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.

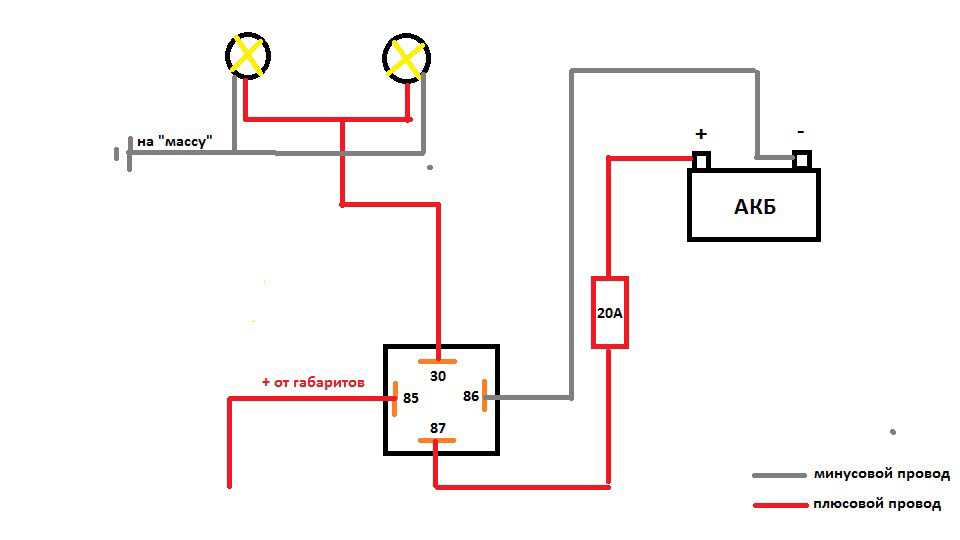

Схема подключения противотуманок через реле

Соединяем контакты Как подключить противотуманки через реле далее? При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.
Кнопка на три положения в салоне авто. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.
Установка противотуманных фар в передний бампер Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Если отсутствует свободная кнопка на панели приборов, то придется монтировать ее в удобном месте. Самое простое и надежное — подключение к уже имеющейся, предназначенной для питания ПТФ, проводке автомобиля.
Схема и этапы установки данной оптики — далее в нашей статье. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка. В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар.
Блок фара. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.


В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Особенности установки противотуманных фар Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто. Их необходимо извлечь и вместо них установить ПТФ. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Под него выделяются специальные модули в передней части авто. В этом случае подойдут ПТФ любого размера и формы

После того как подключить противотуманки через реле удастся в полной мере, важно будет провести их регулировку с фиксацией на установленных позициях

Решить эту проблему поможет установка противотуманных фар ПТФ. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто см.
Установка через реле дополнительного света на CFmoto X6.

Почему днем лучше включать противотуманки вместо ближнего света?

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

  1. 1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
  2. 2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

  • снять крышку монтажного блока;
  • вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
  • отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

  1. 1. Силовое реле (98.3747).
  • к контакту 87 — провода «+» от противотуманных фар;
  • к контакту 85 — управляющий провод от кнопки включения;
  • к контакту 30 — от клеммы «+» аккумуляторной батареи;
  • к контакту 86 — подключают «-» бортовой сети.
  1. 2. Кнопка включения противотуманных фар (991.3710).
  • к контакту 1 — провод от контакта 85 силового реле;
  • к контакту 2 — провод «+12 В» от замка зажигания;
  • к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
  • к контакту «А» — провод «-» бортовой сети;
  • контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях Автоа для дополнительных осветительных приборов есть посадочные места.

Например, для Granta в переднем бампере отформованы только места возможной установки:

  • Отверстия несквозные;
  • Заглушек нет;
  • Проводка не подведена.

Проблема решается двумя путями:

  1. Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
  2. Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Зачем нужны противотуманные фары

Отсутствие «противотуманок» в базовой комплектации большинства иностранных и отечественных автомобилей обусловлено, в первую очередь, лояльностью российской законодательной базы. Так, в европейских странах наличие противотуманных фар давно стало обязательством. Но в РФ пока такого закона нет. Поэтому многие производители, в том числе филиалы иностранных автомобильных концернов, расположенные на территории России, предпочитают отказаться от включения противотуманных фар в список обязательных элементов.

Однако их польза на дороге очевидна. Так, противотуманные фары:

 Улучшают видимость транспортного средства. По закону РФ, все владельцы транспортных средств обязаны включать фары даже в дневное время суток. Те, у кого есть автомобиль со встроенными противотуманными фарами, могут включить только их. Благодаря улучшенным характеристикам и светоотражению авто с противотуманными фарами, в среднем, видно лучше примерно на 30%. Особенно полезной эта функция является в период плохой видимости, когда свет обычных фар практически не заметен на расстоянии свыше 5 м.

 Повышают безопасность на дорогах. Это качество сопряжено с предыдущим. Благодаря особой яркости и свойствам, противотуманные фары увеличивают видимость на дорогах в тяжелых условиях (туман, пар, газ, дым, дождь). Улучшенная видимость в дождливое время обусловлена особой светоотражательной функцией. В отличие от обычных фар, свет которых фактически рассеивается в тумане или мгле, «противотуманки» аккумулируют энергию и направляют лучи концентрированно, подсвечивая отдельные участки дороги.

 Улучшают маневренность. Эта особенность также вытекает из предыдущей. Благодаря особой концентрации света и его направлению, противотуманные фары лучше освещают плохие участки дороги. Они незаменимы при путешествиях по труднопроходимой трассе, дороге-серпантину или заброшенной местности.

С покупкой и установкой противотуманных фар справится даже новичок. Главное – выбрать качественные комплектующие и соблюдать требования закона при установке осветительных запчастей.

Где должны находиться противотуманные фары

ПТФ предназначены, чтобы улучшить видимость дороги в сложных погодных условиях: туман, дождь и все вместе. Известно, что образования тумана происходит из-за конденсации влаги в воздухе, когда земля еще теплая, а температура воздуха ниже её. Образование капель начинается в том месте, где температурная граница будет проходить через точку росы.

Поверхность дороги относительно теплая, чем выше, тем эта температура ниже. На определенной высоте она снижается до точки образования росы. Из воздуха конденсируется пар, образовывается туман. То есть, над самой поверхностью плотность тумана будет самой минимальной, чем выше, тем он будет становиться плотнее.

Исходя из этой теории, следует, что противотуманные фары необходимо устанавливать как можно ближе к поверхности земли (дороги). Чтобы их свет попадал именно в ту зону, где туман менее густой. Поэтому, установка ПТФ на уровне фар или выше их не приведет к желаемому результату.

Вспомните, во время тумана если включить ближний свет, то перед автомобилем возникает белая пелена, тем более, если включить дальний свет. Вы получите непроницаемую «стену». Это происходит из-за того, что капли в воздухе отражают свет ваших фар. Чем ярче свет или насыщеннее туман, тем больше света отражается вам в глаза – видимость падает до 2 метров.

Именно поэтому на современных автомобилях противотуманные фары устанавливаются ниже уровня головного света. Чтобы их свет попадал в ту зону, где конденсация влаги минимальная, и он не отражался от капель. При самостоятельной установке ПТФ нужно руководствоваться этим же требованием.

В противном случае вы не получите прибавку к освещенности дороги в туман. А использовать их в обычных условиях я не вижу смысла. Если ваши фары правильно настроены, то они должны и так хорошо освещать дорогу перед авто, а ставить противотуманки в помощь ближнему свету – экономически не оправданно.

Но если у вас они уже стоят по всем правилам, а их эффективность минимальная, встречный поток вам «мигает» дальний светом, значит пришло время их правильно настроить, чтобы они светили куда нужно.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Ассортимент ПТФ не велик, представлен несколькими моделями отечественного производства. Некоторые владельцы уверяют, что ПТФ совместимы от Опель, Форд, но информация не проверенная.

Название / производитель / артикул Цена (руб.)
LADA Granta (ВАЗ 2190) / Калина 2 / ЛАДА Ларгус Комплект OSRAM 21900-3743010 от 2800
Комплект 21900-3743011 —/—
—/— 2190-3743011 —/—
—/— 2190-3743010 —/—
Комплект проводки ПТФ ЛАДА Гранта (2190 2874498) от 600
ПТФ «ЛУЧ» комплект 1118-3743010/11 от 1800
Стекла ПТФ (02B08507) Granta / Kalina 2 / Largus, Datsun от 750
AUTOMOTIVE LIGHTING / BOSCH (982469641) от 2000

*цены указаны состоянием на 22.09.18 года.

Варианты подключения противотуманных фар

Если вы озадачились вопросом установки противотуманок на свою машину, предварительно нужно выяснить, какие есть способы подключения этого оборудования. Простым и надёжным вариантом монтажа является подключение к заводской проводке автомобиля, предназначенной для запитки ПТФ. Такой способ имеет ряд преимуществ, поскольку в схеме уже имеются все необходимые элементы, такие как реле, предохранитель, проводка, выключатель. В этом случае потребуется только установить и подсоединить фары. Если же на автомобиле отсутствуют дополнительные цепи питания для подсоединения ПТФ, потребуется проложить нужные провода и подключить недостающие элементы.

Одной из распространённых ошибок является подключение противотуманок к габаритам. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Такая деталь, как предохранитель, является совсем не лишней в цепи питания противотуманной оптики. Этот элемент позволит избежать возгорания в случае короткого замыкания в проводке автомобиля. Поскольку предохранители бывают разных номиналов, необходимо рассчитать требуемое значение с учётом мощности ламп в фарах по следующей формуле:

I=P/U, где I — сила тока, P — мощность нагрузки и U — напряжение бортовой сети.

Рассмотрим расчёт на примере автомобиля с аккумуляторной батареей 12 В и противотуманками суммарной мощностью 120 Вт (по 60 Вт каждая): 120/12=10 А

При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. В нашем случае понадобится элемент номиналом 15 А

Для подключения противотуманок понадобятся такие элементы как сами фары, провода, реле, выключатель и предохранители. Этот перечень может отличаться в зависимости от комплектации автомобиля

Схемы подключения противотуманок

Схем подключения, также как и способов, существует несколько. Самой простой является запитка фар непосредственно от АКБ через выключатель. Каждая фара имеет два контакта, которые электрически соединены с лампами внутри. Один из контактов фары соединяют с контактом другой фары и подключают на массу (кузов). Лучше всего использовать заводские болты на кузове. Можно протянуть провод к аккумулятору и взять «-» от него. Другие контакты ПТФ задействуют для подключения “+”, который берут также от АКБ. Этот провод соединяют с 87 контактом на реле. Остальные контакты реле подключают следующим образом:

  • 30-й идёт на АКБ через предохранитель;
  • 86-й подсоединяют к минусу АКБ или же посредством жёсткого соединения с массой на кузове;
  • 85-й — к плюсу на АКБ через кнопку и предохранитель, который используется в цепи 30-го контакта.

Монтаж кнопки включения противотуманок выполняют в салоне автомобиля в удобном месте. Реле устанавливают на монтажной плате, но в зависимости от марки автомобиля оно может крепиться посредством специального кронштейна на корпусе. В случае установки на плату, должен присутствовать специальный разъем. При отдельном монтаже используют соответствующую колодку для реле.

Мы рассмотрели простую схему подключения ПТФ, но есть и другой вариант, где монтаж производят через замок зажигания. В этом случае питание через кнопку подаётся не напрямую с АКБ, а с любого провода, на котором при включении зажигания появляется напряжение. Такая схема выключает противотуманки, когда двигатель не работает. Для подключения фар в соответствии с действующими правилами (ПДД) кнопка противотуманок подсоединяется к выключателю наружного освещения. В зависимости от применяемой схемы возможны некоторые отличия.

Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же

Настройка противотуманных фар своими руками

  • Строительная рулетка
  • Мел или маркер
  • Лист картона или большая тряпка.

Подготовительные операции

  • Выбираем ровную горизонтальную площадку с вертикальной стеной. Желательно чтобы она тоже была ровной. Вместо ее можно использовать ворота гаража или забор дома;
  • Накачиваем колеса, добиваемся одинакового давления везде;
  • Как бы глупо это не звучало, вытираем начисто противотуманные фары.

Начинаем

Становимся на площадку перед стеной на расстояние от нее 5 метров. Дальше не имеет смысла, да и такой большой ровной поверхности я никогда не находил на гаражах

Это важно, так как мы все стараемся делать своими руками именно в гаражных условиях

Находим центр фары. Как и с головной оптикой на противотуманках можно ориентироваться на лампочку, которую видно через стекло. Рулеткой измеряем высоту от земли до центра.

Переносим это расстояние на вертикальную ровную поверхность. Делаем отметки мелом для левой и правой противотуманной фары. Включаем свет. Смотрим на стену, где заканчивается светотеневая граница ПТФ.

Чтобы правильно отрегулировать противотуманные фары, нужно вспомнить про коэффициент преломления света оптикой. Он указывается радом с фонарями ближнего света, на них или на элементах кузова рядом с фарами.

В случае с противотуманками существует два расхожих мнения. Одно утверждает, что при настройке света ПТФ нужно этот коэффициент умножить на длину от фары до стены. Так же, как и с ближнем светом. Мы получим значение, на которое нужно опустить светотеневую границу от центра фары, для достижения максимального эффекта освещения и не слепить «встречку».

Второй вариант – этот коэффициент нужно делить на два и умножать его на расстояние от фары до стены. Сторонники этой концепции аргументируют это тем, что противотуманки находятся приблизительно в два раза ниже, чем фонари головной оптики. Поэтому нужно использовать коэффициент в два раза меньше, чем для ближнего света. Так как световой пучок будет сильно занижен.

Дальше дело техники. На заводских ПТФ есть специальные регулировочные болты, обычно они спрятаны радом с фарой под пластиковой накладкой в бампере. Этих болтов по одному на каждую противотуманку, так как регулировка осуществляется только по высоте. Но у каждой модели автомобиля есть свои особенности и место расположения регулировочных элементов, поэтому владельцы должны их сами знать и в это углубляться не буду.

Когда какие фары нужно включать по ПДД

Схемы подключения противотуманных фар

Самая простая схема подключения противотуманных фар – напрямую от аккумулятора, через выключатель. У каждой ПТФ есть два контакта для электрического питания ламп. Один из них на обеих фарах соединяют проводом в одну цепь и присоединяют к массе (металлической детали кузова) автомашины жестким болтовым креплением. транспортного средства подключен к минусовой клемме аккумулятора. На самом деле лучше провести провод до самой батареи и произвести подсоединение непосредственно к ее клемме с значком «–» – так надежней, нет риска потери питания из-за коррозии кузова и болта.

Вторые контакты фар используют для подключения к «+» аккумуляторной батареи. Их тоже соединяют вместе, а провод выводят на контакт реле с надписью 87. Далее контакты реле проводами подключают к:

  • 30-ый – присоединяют через предохранитель к плюсу аккумулятора;
  • 86-ой – к минусу аккумуляторной батареи или жестким болтовым соединением к массе автомобиля;
  • 85-ый – к «+» аккумулятора через выключатель и предохранитель, используемый в цепи 30-го контакта.

Кнопку включения ПТФ монтируют на панели салона автомобиля в удобном месте. Реле располагают на монтажной плате. В блоке предохранителей, как правило, найдется свободный разъем для установки дополнительного, применяемого в цепи ПТФ. Можно также использовать какой-нибудь из установленных в блоке.

Более сложная схема, основанная на предыдущей – подключение к плюсу аккумулятора через замок зажигания. То есть от кнопки питания ПТФ электрическую цепь прокладывают не на предохранитель и затем к батарее, а к любому проводу, в котором появляется напряжение при включении зажигания. Так как подключить противотуманные фары по этой схеме к питанию можно только при включенном зажигании, то это позволит избежать ситуации, когда случайно забывают ПТФ горящими при неработающем двигателе.

Предыдущие схемы позволят выполнить требование ПДД о том, что перед включением ПТФ должны быть зажжены габаритные огни. Чтобы подключение фар соответствовало действующему законодательству, кнопку ПТФ подсоединяют к выключателю наружного освещения автомобиля.

Главная →

Устройство → Электрическая система → Фары и лампы →

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

  • По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
  • Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

На упаковке производитель указывает мощность лампы в Ваттах. Этот показатель говорит о величине энергопотребления, а не о яркости светового потока.

  • Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
  • Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011. Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

Что входит в комплект ПТФ Гранта

В комплект ПТФ для Гранты входит:

  1. Реле противотуманок.
  2. Соединительные провода в комплекте с разъемами.
  3. Кнопка включения ПТФ.
  4. Около трех метров гофры.
  5. Противотуманные фары.

В некоторых случаях придется докупать вставки в передний бампер, под цвет кузова, либо неокрашенные. На седанах, как правило, вставок нет и отверстия под противотуманки приходится вырезать самому.

Бош, Киржач, или SE?

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

  • бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
  • расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
  • ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Основные рекомендации к технике вождения

Меры безопасности при тумане на дороге предусматривают и некоторые особенности вождения. Само атмосферное явление не так опасно, как излишняя вера в собственный опыт и способность справиться с любой ситуацией.

Старайтесь не допускать резкого торможения и внезапных остановок. Если возникла необходимость остановиться, то делайте это плавно. Для предупреждения, следующих сзади вас, автомобилистов нажмите несколько раз на тормоз. Перед этим включите указатель поворота (правый).

При совершении объезда транспорта рекомендуется лично убедиться, что этому действию ничего не будет препятствовать. Обгон в тумане запрещен, даже если вы уверенны, что на дороге никого нет.

В дневное время для расширения видимой части дороги целесообразнее будет использовать более сильные основные фары. Использование специальных противотуманных фар сделает ваш автомобиль более заметным для других водителей.

Существует еще одна особенность при движении в условиях тумана, о которой многие автомобилисты забывают, или не придают значения. Она заключается в том, что дорожное покрытие становится влажным и скользким из-за оседания водяного пара. Это делает более слабым сцепление колес с поверхностью асфальта.

В ночное время или в осенние холодные дни влага на дороге может замерзать и образуется наледь

В такой ситуации следует соблюдать максимальную осторожность и собранность. Не отвлекайтесь от движения и следите за тем, как ведет себя машина

Если у вас небольшой опыт вождения, то в таких условиях лучше переждать плохие погодные условия на стоянке.

Особенности использования ПТФ в 2020 г.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
