Все технические характеристики автомобиля Чери Тиго

Введение

Обновленная версия популярного компактного кроссовера chery Tiggo с передним или полным приводом была впервые продемонстрирована публике на автосалоне в Шанхае в апреле 2011года. Новинка получила заводское обозначение «T11 FL». На рынках разных стран автомобиль известен под разными названиями: Ruihu, Speranza Chery Tiggo и Vortex Tingo. Серийное производство и продажи модели стартовали в 2012году. В России модель собирается на заводах «Автотор» вКалининграде и НАЗ в Новосибирске.

Обновленный Tiggo получил иной дизайн бамперов и радиаторной решетки, а также светодиодные фары головного освещения, соответствующие последним веяниям автомобильной моды. Изменения коснулись и салона, который стал немного просторнее, чем в предыдущей версии модели.

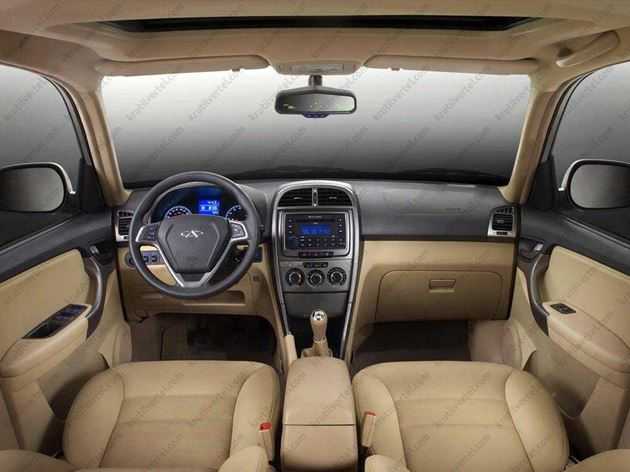

За рулем достаточно места даже для человека крупной комплекции. Эргономика водительского места весьма неплохая: трехспицевое рулевое колесо и компоновка приборной панели напоминают японские автомобили; кресла имеют удобную форму, обеспечивающую комфортную посадку. На заднем ряду сидений могут с удобством расположиться три пассажира. Температура воздуха в салоне регулируется системой климат-контроля, входящей в перечень оборудования базовой комплектации.

Объем багажного отсека в обычном режиме составляет 520л. При необходимости пространство для размещения груза можно значительно увеличить, складывая по отдельности спинки задних сидений.

Новый Chery Tiggo может оборудоваться одним из лицензионных четырехцилиндровых рядных бензиновых двигателей mitsubishi ACTECO объемом 1,6; 1,8 и 2,0л. Двигатели Mitsubishi обеспечивают приемлемое тяговое усилие при любых оборотах, за счет этого динамика у Tiggo вполне приличная. Их работа заслуживает всяческих похвал, не считая некоторой шумности, что можно объяснить недостаточной шумоизоляцией. Все моторы могут комплектоваться как пятиступенчатой механической коробкой передач, так и вариатором.

Большинство модификаций Tiggo оборудовано лишь передним приводом. Полным могут похвастать лишь версии сдвухлитровым двигателем, причем в обычном режиме автомобиль переднеприводной, а задние колеса подключаются только при обнаружении пробуксовки передних. Отсутствие блокировок, как и понижающей передачи, ограничивает применение машины на серьезном бездорожье. Впрочем, Chery Tiggo и не претендует на звание внедорожника, являясь самым что ни на есть паркетником. При этом благодаря значительному дорожному просвету и мощным двигателям большинство небольших препятствий автомобиль преодолеет без особых затруднений.

В создании некоторых узлов Chery Tiggo (в частности, подвески) принимала участие компания Lotus Engineering. Тормоза всех колес дисковые, причем передних — вентилируемые. Уже в базовой комплектации тормоза управляются системами активной безопасности ABS и EBD. Передняя подвеска независимая со стойками Макферсон. Задняя — независимая на поперечных и продольных рычагах. Рулевое управление, несмотря на значительный радиус разворота автомобиля, довольно информативное. На дороге автомобиль держится уверенно, достойно справляясь с большинством неровностей дорожного покрытия.

Относительно невысокая цена при оптимальном базовом оснащении, неплохая динамика и вместительный салон делают Chery Tiggo удачным приобретением для повседневного использования.

В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций Chery Tiggo T11 FL, выпускаемых с 2012года.

Chery Tiggo T11 FL
1.6 (SQR481F, 126л.с. и 160Н·м) Годы выпуска: с 2012-го года Тип кузова: универсал Объем двигателя: 1598 см³	Дверей: 5 Коробка передач: пятиступенчатая механическая или вариатор Привод: передний	Топливо: бензин АИ-92 Емкость топливного бака: 57л Расход (город/шоссе): 9,9/6,3л/100км
1.8 (SQR481FC, 132л.с. и 170Н·м) Годы выпуска: с 2014-гогода Тип кузова: седан Объем двигателя: 1597 см³	Дверей: 5 Коробка передач: пятиступенчатая механическая или вариатор Привод: передний	Топливо: бензин АИ-92 Емкость топливного бака: 57л Расход (город/шоссе): 10,5/6,8л/100км
2.0 (4G63S4M, 125л.с. и 168Н·м) Годы выпуска: с 2012-го года Тип кузова: универсал Объем двигателя: 1971 см³	Дверей: 5 Коробка передач: пятиступенчатая механическая или вариатор Привод: полный подключаемый	Топливо: бензин АИ-92 Емкость топливного бака: 57л Расход (город/шоссе): 11,6/7,6л/100км

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

2. Электронный блок управления двигателем (ECM)

Двигатели 1,6 л

Действие

ЭБУ двигателем представляет собой заранее запрограммированный основанный на использовании микропроцессоров цифровой электронный блок. Он регулирует угол опережения зажигания, отношение массы воздуха к массе топлива, работу систем снижения токсичности, включение электромагнитной муфты компрессора кондиционера и частоту вращения холостого хода. Программирование ЭБУ двигателя может изменяться для удовлетворения изменяющихся условий работы двигателя.

Снятие и установка

1. Отсоединить отрицательный провод аккумуляторной батареи.

Внимание! Перед отсоединением отрицательного провода аккумуляторной батареи записать все настроечные данные систем автомобиля. 2

Снять перчаточный ящик

2. Снять перчаточный ящик.

3. Отсоединить разъем ЭБУ двигателем (1), отвернуть две гайки крепления кронштейна модуля ЭБУ двигателем и затем снять модуль ЭБУ двигателем вместе с кронштейном.

Примечание: Момент затяжки: 7 ± 1 Н·м.

4. Отвернуть четыре болта крепления и снять модуль ЭБУ двигателем с кронштейна.

Примечание Момент затяжки: 7 ± 1 Н·м.

5. Установка производится в порядке, обратном снятию.

Примечание — При установке обратить внимание на защиту от статического электрического разряда. — Принять меры, чтобы защитить клеммы разъема

— Двигатель можно запускать после того как блок охранной сигнализации будет “спарен” с новым ЭБУ двигателем.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Двигатели на Чери Тигго: все версии

За годы выпуска производитель Chery Tiggo успел поменять несколько типов моторов. Кратко рассмотрим их особенности.

1,5-литровые ACTECO

SQRE4T15 (с турбокомпрессором) и его версия SQRE4T15B — бензиновый силовой агрегат. Начиная с 2016 года устанавливался на Chery Tiggo 7 первого поколения.

Тип горючего — бензин. Объем — 1,5 л. Мощность — 152 л. с. при максимальном моменте вращения в 210 Н*м.

Имеет два распред вала, 16 клапанов, цепной ремень ГРМ.

1,6-литровые

Моторы на 1,6 л представлены следующими типами:

SQR481F — силовой агрегат мощностью на 119 л. с, 4-цилиндровый, рядный, 16-клапаный. Устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ремень.
SQRE4G16 — 4-цилиндровый, 16-клапанный двигатель, бензин. Выдает до 126 «лошадей» и разгоняет авто до «сотни» за 14 сек. Устанавливался на Tiggo 3 1 поколения с 2014 по наше время, а также на T11 первого поколения с 08.2013 по 11.2016 г. Стоит цепь.

1,8-литровые

В категории на 1,8 л Чери Тигго представлены двигателем SQR481FC. Это инжекторный мотор мощностью на 132 «лошади» при 5750 оборотах в минуту. Наибольший момент вращения — 170 Н*м при 4500 об/мин. Топливо — бензин.

Устанавливался на Tiggo T11 (рестайлинг) с 08.2013 по 11.2016 г.

2,0-литровые

Наиболее востребованными являются 2-литровые двигатели Чери Тигго.

Они представлены следующими вариантами:

484F, SQR484F — 4-цилиндровый 16-клапанный агрегат с двойной системой распределения фаз. Верхний порог мощности — 136 л. с. Устанавливался на Tiggo 5 1 поколения с 2014 по 11.2016 г и на рестайлинговую версию этого же поколения с 12.2016 по наше время.
4G63S4M — бензиновый мотор (изготавливался по лицензии Mitsubishi Motors Co), рядный, 4-цилиндровый с верхним расположением распредвала. Максимальная мощность — 170 л. с. Число клапанов на цилиндр — четыре. Устанавливался с 2005 года.
SQRD4G20 — мотор на 122 «лошади», 4-цилиндровый с двухвальным механизмом ГРМ. По сути, это тот же SQR484F, но с Евро-5 и уменьшенной мощностью. Устанавливался на Tiggo 4 1 поколения с 09.2017 по 07.2019 года и рестайлинговую версию этого же поколения с 08.2018 по н.в. А также на Тигго 7 первого поколения с 04.2016 по наше время.

2,4-литровые

В этой категории представлен двигатель 4G64S4M с мощностью 95 кВт или 165 «лошадей» при максимальном моменте вращения. Это 16 клапанный четырехцилиндровый мотор, изготовленный по лицензии Mitsubishi Motors Co.

Устанавливался на Tiggo T11 первого поколения с 10.2005 по 07.2013 года.

Замена ремня ГРМ на моторах Т11 2.0 и 2.4 л

Подробная инструкция по замене ремня ГРМ приведена в мануале по эксплуатации Чери Тигго. Мы лишь приведем главные этапы замены, характерные для моторов на 2.0 и 2.4 л.

Сделайте следующие шаги:

Снимите защитный кожух двигателя, если он установлен. Демонтируйте оба расширительных бачка (ГУР и ОЖ). Они фиксируются с помощью пластиковых защелок (CH-20010), поэтому здесь трудностей быть не должно.
Отбросьте разъем датчика положения коленвала. Демонтируйте верхнюю крышку ГРМ. Она фиксируется с помощью четырех болтов, имеющих разную длину. Из них три на «8» и только один на «6». После демонтажа отложите их в сторону во избежание путаницы.
Выкрутите нижний болт натяжителя ремня ГУР (головка на 15). Здесь же, но в передней части, отпустите еще один болт (ключ на 14), а после демонтируйте ремень гидроусилителя.
Выкрутите натяжной механизм ремня генератора и демонтируйте его с авто. Внизу генератора с помощью ключа на «14» ослабьте болт нижнего крепления (того, что удерживает генератор), подайте источник питания вперед и демонтируйте генераторный привод. Демонтируйте колесо справа спереди. На этом же этапе снимите защиту.
После демонтажа колеса (с его стороны) выкрутите ключом на 14 две пары болтов, удерживающих шкив приводного ремня ГУР.
Демонтируйте правую подушку мотора, которая фиксируется с помощью пары шпилек и одного болтового соединения.
Снимите с помощью ключа на 10 шкив привода помпы (удерживается с помощью двух пар болтов).
Выставьте ремень ГРМ с помощью меток

Важно, чтобы совпали все четыре — на распределительном, балансировочном (переднем и заднем), а также на коленвалах (смотрите фото ниже). Выкрутите кронштейн ГУР и уберите его в сторону для получения доступа к установке роликов

Демонтируйте все ремешки и ролики.
Также снимите автоматический гидравлический натяжитель ролика. Его необходимо менять вместе с ремешком.
Возвращайте все на место — ремень, ролики, гидропривод натяжителя, балансировочный ремень, приводные ремни генератора, ГУР и другие демонтированные ранее элементы.

Будьте внимательны и запомните, как был установлен ремешок ГРМ перед демонтажем. Всегда смотрите на метки — они обязательно должны совпадать. Если на новом ремешке имеются стрелки, они должны показывать по направлению движения ремня при работе мотора.

Что сказано в руководстве по ремонту и эксплуатации?

Почему двигатели гнут клапаны?

Одним из способов увеличения мощности двигателя является обеспечение максимально эффективного наполнения камер сгорания топливовоздушной смесью и отвода выхлопных газов. И делается это двумя методами – увеличением количества клапанов на каждый цилиндр и повышением пропускной способности впускных и выпускных окон.

Второй метод реализуется путем увеличения расстояния выхода клапана из седла, и именно это является причиной столкновения его с поршнем с последующим изгибом.

Благодаря приводу газораспределительного механизма от коленчатого вала обеспечивается синхронная работа ГРМ и КШМ. При нормальном функционировании силового агрегата, на подходе поршня к ВМТ клапана находятся к закрытом положении, что исключает их соприкосновение.

Если же привод газораспределительного механизма оборвало, теряется связь между механизмами, и ГРМ сразу останавливается, а КШМ продолжает функционировать (за счет инерции маховика). При этом возвратные клапанные пружины устанавливают распредвал в положении, при котором большинство кулачков вала не давят на клапаны (они закрыты), но некоторые из них все же поворачиваются так, что воздействуют на клапаны и последние оказываются открытыми.

В «невтыковых» двигателях конструктивно предусмотрено сохранение расстояния между клапанной тарелкой и днищем поршня, находящимся в ВМТ, поэтому даже при открытых клапанах соприкосновения не происходит.

На этих силовых установках обрыв привода газораспределительного механизма не приводит к каким-либо внутренним повреждениям узлов и деталей, и для восстановления работоспособности силового агрегата достаточно установить новый ремень и выполнить регулировочные работы (выставить все по меткам).

А вот если силовая установка — «втыковая», сильно выступающие клапаны сталкиваются с поршнем, что приводит к их изгибу. На таких моторах обрыв привода ГРМ обычно сопровождается сильным одинарным стуком. Ремонт двигателя в этом случае трудоемкий и дорогостоящий, поскольку приходится менять поврежденные детали, восстанавливать ГБЦ.

На силовых агрегатах ВАЗ, подверженных гнутью клапанов при обрыве привода, особо актуальной является своевременная замена ремня ГРМ и периодическая диагностика его состояния, проверка и регулировка натяжения. Такие меры являются практически единственными для предотвращения поломки клапанов.

Почесав затылок приступаем к замене

Снимаем расширительный бачок. Сливаем антифриз, если будем менять помпу. Снимаем защиту снизу, если есть и немного подданкрачиваем двигатель. Так же снимаем переднее правое колесо и пластиковый брызговик. Откручиваем опору двигателя, четыре болта и две гайки и демонтируем ее.

Как обычно мешаются всякие трубки, поэтому некоторые болты на фото не видны. Но вы их найдете без проблем. Без подушки двигатель выглядит так.

Ключом на шестнадцать, проворачиваем автоматический натяжитель ремня до ослабления и снимаем ремень навесных агрегатов. Пружина там серьезная так что придется попотеть. На фото ремень уже снят.

1 – болт крапления натяжного ролика к автоматическому натяжителю.

2 – болт крепления автоматического натяжителя.

Снимаем натяжитель, он мешает открутить один из болтов защитного кожуха. Верхний обводной ролик откручивать необязательно если нет люфта.

Откручиваем шесть маленьких болтов шкива коленвала и один большой нижнего обводного ролика и снимаем их.

Проворачиваем коленвал так чтобы метка была примерно параллельно полу и смотрела в сторону переднего бампера. И ставим свою метку на кожухе. Она понадобится для последующей проверки.

Снимаем остаток опоры двигателя, для этого откручиваем три болта. Болты упираются в лонжерон и я долго желал здоровья конструкторам, пока пытался ее вытащить.

Затем снимаем верхнею защитную крышку ремня ГРМ. Отворачиваем четыре болта покроям и один посредине который невиден не под каким ракурсом. Не все болты под шестигранник!

Метим шкивы распредвалов в любом месте, лучше две метки друг напротив друга.

Снимаем бронепровода, выкручиваем свечи и отключаем датчик распредвала. Откручиваем двенадцать болтов и снимаем клапанную крышку.

Поскольку из-под прокладки выступало масло ее заменили. Вообще рекомендую менять все прокладки которые снимались это убережет вас от лишней работы в дальнейшем.

Если метка распредвала смотрит в сторону переднего бампера, то выемки на распредвалах должны встать друг на против друга. Они обозначены стрелкой. И прорези в торцах должны быть параллельно верхней плоскости головки блока цилиндров. Если это не так немного проворачиваем их немного за коленвал. В них и вставляем наш свежеизготовленный специнструмент. Поскольку клиент нас торопил то как всегда сделать главные фото мы забыли. Пришлось вспомнить школьный курс рисования. Специнструмент обозначен красным.

Поскольку первые метки немного не попали ставим еще две метки другим цветом на шкивах распредвала и блоке цилиндров напротив метки коленвала. Чем больше меток поставим, тем проще потом проверить и меньше вероятности ошибки. Главное не запутайтесь, две группы меток вполне достаточно.

Откручиваем болт натяжного ролика и шестигранником его немного проворачиваем до ослабления ремня. Снимаем ремень ГРМ.

Меняем натяжной и два обводных ролика.

Откручиваем шесть болтов крепления помпы и снимаем ее.

А вот и новая помпа.

Смазываем прокладку тонким слоем герметика, и ставим помпу на место. Во всех дилерских руководствах по ремонту написано, что вместе с заменой ремня ГРМ меняются все ролики и помпа, независимо от их состояния. Я считаю, что это правильно! Нередки случаи, когда жадный клиент возвращался через месяц со свистящей помпой или роликом и оплачивал опять всю работу целиком. Скупой платит дважды.

Ставим на место все ролики и сам ремень. Нисходящая ветвь ремня должна быть натянута, в противном случае при натяжке ремня метки сместятся.

Натягиваем его роликом до совпадения стрелки и паза. Используем шестигранник.

Затягиваем болт крепления ролика. Вынимаем наш спец инструмент.

Проверяем совпадение меток на шкивах распредвала и коленвале. Ставим нижний защитный кожух, на котором наша первая метка. Подводим коленвал к ней и проверяем совпадение на распредвалах. Если все в норме проворачиваем коленвал два оборота и убедившись, что клапана не встречаются с поршнями, проверяем метки еще раз. Теперь ставим все что сняли на место. Заливаем антифриз и заводим автомобиль. Теперь вы можете спокойно заменить ремень ГРМ на двигателе Acteco. Процедура не из легких, но если вы будите внимательны и не поленитесь несколько раз себя перепроверить, вы справитесь без особых усилий.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Оплата через PayPal

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

1. Схемы электрооборудования

Электрооборудование выполнено по однопроводной схеме – отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функции второго провода.

Большинство цепей включается замком зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, сигнала торможения, аварийной сигнализации, света фар и плафона освещения салона.

Электрооборудование автомобиля защищено плавкими предохранителями, которые расположены в специальных монтажных блоках.

Примечание: — Производитель оставляет за собой право вносить изменения в схемы электрические принципиальные и соединений в связи с модернизацией и изменением конструкции автомобиля. — С целью упрощения пользования отдельные электрические схемы подключения оборудования предоставлены в соответствующих разделах, которые содержат описательную часть информации по конкретному оборудованию. — Знаком «*» отмечено оборудование, которое устанавливается на отдельные модификации автомобиля.

Обозначения в электрических цепях:

30 – «+» аккумуляторной батареи; IG1 – цепь выключателя зажигания (обеспечивает подачу питания на блоки Е1 и G3, другие потребители согласно схемы электрооборудования); IG2 – цепь выключателя зажигания (обеспечивает подачу питания на блоки Е2 и I6, другие потребители согласно схемы электрооборудования); АСС – цепь выключателя зажигания (обеспечивает подачу питания на блоки Е4 и G6, другие потребители согласно схемы электрооборудования); 31 – цепь «масса».

Обозначение электрических разъемов (контактов, предохранителей):

ЕСUА/1 – контакт №1 разъема А жгута проводов блока управления ЕСU и жгута проводов оборудования;

QB/А/1 – контакт №1 разъема А блока реле и предохранителей панели приборов;

QС/А/1 – контакт №1 разъема А блока реле и предохранителей моторного отсека;

F1(YB) – предохранитель №1 блока реле и предохранителей панели приборов;

F1(QC) – предохранитель №1 блока реле и предохранителей моторного отсека.

Рис. 9.1.1. Схема подключения аккумуляторной батареи, стартера, генератора и выключателя зажигания (модификация 1):

аккумуляторная батарея;
стартер;
генератор;
выключатель зажигания;
реле стартера;
блок предохранителей цепей питания;
предохранитель 5 А;
предохранитель 30 А;
предохранитель 40 А;
предохранитель 40 А;
предохранитель 5 А;

а – к блоку управления АБС 9#; б – к блоку управления АБС 25#; в, г, д – к переднему коммутационному блоку; е – к индикатору заряда аккумуляторной батареи комбинации приборов 16#.

Рис. 9.1.2. Схема подключения аккумуляторной батареи, стартера, генератора, выключателя зажигания и реле коробки передач (модификация 2):
