Замена ремня грм акцент 16-клапанов

Проверка ремня и необходимость его замены

Компания производитель настоятельно рекомендует всем владельцам Хендай Акцент менять ремень газораспределительного механизма примерно через 50 – 60 тысяч километров пробега. Не стоит слишком уж откладывать эту процедуру – данный элемент, в отличие от множества иных деталей и агрегатов, неспособен просигнализировать о своей неисправности и может порваться в наиболее неподходящий момент. А это повлечёт за собой не только лишнюю головную боль, но и весьма существенные финансовые траты.

Прежде чем приступать к замене ремня следует провести его визуальный осмотр и проверить натяжение.

Для этого нужно демонтировать оба кожуха – верхний и нижний. На поверхности не должно быть следов масла, потёртостей, трещин, сколов и прочих дефектов. Что касается натяжения, нужно лишь нажать на ремень рядом с опорным роликом, как раз напротив натяжного элемента. Если всё в порядке, он прогнётся ровно до половины регулировочного болта.

Если имеют место дефекты или ремень чрезмерно растянут, следует загнать авто на эстакаду и приступить к незамедлительной замене проблемного элемента.

Порядок замены ремня ГРМ на машине

Как все устроено.

Схема расположения агрегатов.

Ход работ:

1. Снять ременный привод с кондиционера используя натяжной ролик, делается это из-под автомобиля, спереди справа по ходу движения.

Но перед этим обязательно ослабьте 4 болта шкива насоса системы охлаждения.

2. Снять ремень привода вала генератора (два болта — головки на 12).

3. А также вала гидравлического усилителя руля.

Для удобства ГУР можно снять.

  • 4. Снимите шкив водяного насоса с ремнем (смотрите фото выше).
  • 5. Отсоединить крепление бачка гидроусилителя руля и немного сдвинуть его в сторону.

6. Демонтируйте боковую опору.

7. Полностью открутите болты крепящие пластмассовую крышку под которой находится ремень ГРМ, затем снимите ее.

8. Берем вороток с торцевой головкой на 22 надеваем на болт находящийся посередине коленвала, упираем конструкцию в лонжерон.

  • 9. Обязательно проверните стартер, по-другому открутить болт коленвала не представляется возможным, хотя если боитесь, то пробуйте ручками.
  • 10. Сдвиньте ролик натяжения ремня ГРМ в сторону водяного насоса и зафиксируйте его там.
  • 11. Открутите болт шкива распредвала и снимите шкив.
  • 12. После чего, ослабить металлические болты крепления старого натяжного ролика и просто выкрутить их, одновременно придерживая ролик, чтобы не повредить резьбу на пружине.
  • 13. Извлечь изношенный ремень ГРМ.
  • 14. Осуществите замену обводного и натяжного роликов.
  • 15. Установите на место шкив коленвала. Не забудьте про специальную втулку. Момент затяжки 140–150 Н•м.
  • 16. Установите на место шкив распредвала и зафиксируйте его болтом. Момент затяжки 80–100 Н•м.
  • 17. Направляющий ролик тоже установите на место затяните его болтом моментом 43–55 Н•м.18. Далее необходимо совместить метки на шкивах коленвала и распредвала с установочными указателями.

Не забудьте, что при этом поршень в первом цилиндре должен быть в такте сжатия в верхней мертвой точке.

  • 19. Установите с помощью болта механизм натяжения. В него входит: натяжной ролик (установите новый), распорная втулка, пружина.
  • Вставьте болт в удлиненное отверстие, как показано на фото ниже.

И взведите натяжной ролик, тем самым вы как бы максимально ослабеваете еще не надетый ремень.

После того, как ремень ГРМ будет установлен, нужно ослабить болт и ролик автоматически его натянет.

20. Аккуратно надеваем ремень сначала на шкив коленвала, а затем на шкив распредвала через направляющий ролик. Не забудьте про стрелки, указывающие направление вращения ремня. Они находятся на самом ремне.

Визуально контролируем совпадение всех имеющихся меток на шкивах коленвала и распредвала.

А в дальнейшем точно ли они совпадают с имеющимися отметками на защитном пластмассовом кожухе ремня.

Убедитесь, не провисает ли он со стороны механизма натяжения.

Ослабеваем болт.

И проверяем натяжение ремня ГРМ.

  • 21. Сильно затягиваем крепежно-регулировочный болт ролика, потом и главный болт.
  • 22. Снова прокручиваем коленчатый вал на 2 полных оборота по часовой стрелки и проверяем расположение меток. Не обязательно стартером, можно просто за колесо, не забудьте включить четвертую передачу.

ВАЖНО: запрещено проворачивать коленвал против часовой стрелки.

Продолжаем сборку узла в обратной очередности.

  • 23. Устанавливаем защитный кожух.
  • 24. Устанавливаем шкив водяного насоса.
  • 25. Крепежный болт коленчатого вала закручивается при помощи гайковерта или молотка. Правильно закручивать следует исключительно против часовой стрелки при включенной четвертой скорости. Момент затяжки: 140–150 Н•м.
  • 26. Дальше установка других узлов и агрегатов происходит в обратной последовательности (ремни генератора, компрессора, ГУР).

Особенности работы на 8- и 16-клапанных моторах

Как известно, автомобили Accent комплектуются как 8-клапанными, так и 16-клапанным моторами. Инструкция по замене ремня ГРМ, приведённая выше, соответствует 16-клапанным автомобилям. Подойдёт она и для 8-клапанных моделей, поскольку последовательность действий будет такой же. Есть лишь один нюанс: длина ремня ГРМ. На 8-клапанных моделях он на 2 см короче. И этот момент нужно обязательно учитывать при покупке (как правило, на упаковках ремней Hyundai Accent указывается, для каких моторов они предназначены).
Покупая ремень, следует тщательно его осмотреть, а главное — его необходимо проверить на изгиб. Сделать это не составит труда, так как эти ремни продаются в прозрачных полиэтиленовых упаковках. Если при сильном перегибе у основания зубцов видны тонкие, волосовидные поперечные трещины, от покупки такого ремня следует воздержаться. Этот дефект может появляться на старых ремнях, изготовленных несколько лет назад

Поэтому при покупке стоит обращать внимание не только на состояние самого ремня, но и на дату его изготовления (она обычно указывается на упаковке)
Соблюдение меток при установке нового ремня — важнейшее условие. Если валы в двигателе будут выставлены неверно, то при запуске двигателя все его клапаны будут повреждены

Схема меток ГРМ для Accent приводится ниже.

Схема расположения меток на шкивах ГРМ

Как видно из этой статьи, замена ремня ГРМ — процедура долгая. Начинающему автолюбителю она может показаться слишком сложной. Тем не менее ничего сложного в ней нет, особенно если в точности следовать изложенной выше инструкции. Ключевых моментов два: нужно купить правильный ремень, а потом точно выставить метки на шкивах. Остальные операции никаких затруднений вызвать не должны.

Копирайтер с пятилетним стажем. (1 голос, среднее: 4 из 5)

Для чего нужен ремень ГРМ

Каждый современный автомобиль оборудован газораспределительным механизмом. Ремень этого механизма предназначен для связи между коленчатым и распределительным шкивом. Это актуально как для 12-клапанных, так и для 16-клапанных Accent 2010 года выпуска и не только Тагазовской сборки.

Автомобиль Accent 2010 года выпуска

Во время работы мотора вращается и коленвал, и распределительный шкив. Чтобы последний работал синхронно с первым, используется . Не последнюю роль в синхронизации играют зубья элемента: они находятся на внутренней стороне ремня, благодаря чему последний фиксирует оба шкива.

Возможные поломки и их причины

Наиболее распространенная поломка, связанная с ремнем ГРМ — его обрыв. Это происходит по целому ряду причин, включая следующие:

  • Несвоевременная замена детали. Большинство производителей рекомендуют проводить замену узла каждые 60-70 тысяч километров, или даже чаще;
  • Неправильная эксплуатация. Тут нужно пояснить. Ускоренному износу ремня ГРМ значительно способствует неправильный скоростной режим и активная езда по пересеченной местности;
  • Попадание моторного масла или антифриза на деталь. В этом случае вероятность его соскальзывания с роликов увеличивается. При этом много водителей совершают одну и ту же ошибку — протирают ремень от масла и продолжают его использовать. Но резина детали уже успела впитать жидкость, и вывести ее нельзя;
  • Некачественное изделие. Выше упоминалась необходимость покупки ремней ГРМ только у официальных дилеров. У них дороже, но есть гарантия, что не будет продана изношенная или просто некачественная подделка;
  • Ускоренный износ из-за механических повреждений автомобиля (проще говоря — аварий).

В любом случае единственный способ починки — покупка новой запчасти и ее установка.

Это же касается и роликов. Их, частично, защищает ремень, но от внешних повреждений, масла и усиленного трения они не защищены. Использовать изношенные обводные ролики — идея не лучше, чем езда с изношенным ремнем ГРМ.

По сути, любая поломка, связанная с обводными роликами, помпой или ремнем ГРМ, устраняется заменой поврежденной детали на новую. Ремонтировать их, склеивать или варить не рекомендуется. На газораспределительный механизм приходится значительная нагрузка, и отремонтированные детали не обеспечат надежной работы двигателя.

Базовая процедура для ремонта большинства деталей в ГРМ, включая ремень, обводные ролики и натяжители:

  1. Установить машину на подъемник, эстакаду или смотровую яму.
  2. Отвести натяжитель и демонтировать ремень ГРМ.
  3. Снять корпус воздушного фильтра.
  4. Отвинтить ролик и натяжитель.
  5. Демонтировать деталь, нуждающуюся в ремонте и установить новую.
  6. Собрать механизм, осуществив вышеприведенные действия в обратном порядке.

Замена ГРМ на Акценте 16 клапанном

Процедура проводится на яме или подъемнике. Специалисты рекомендуют приобретать комплект и сразу вместе с ремнем заменять оба ролика. Если этого не сделать, изношенные запчасти будут отрицательно влиять на вновь установленный ремень, что скажется на сроке службы последнего.

Порядок проведения работы:

  • Открыть капот и демонтировать приводные ремни (генератора, ГУРа и кондиционера).
  • Открепить бачек ГУРа и сдвинуть его так, чтобы в дальнейшей работе устройство не помешало.
  • Убрать защитный кожух с того места, где находится ГРМ.
  • Надеть вороток с торцевой головкой на болт в центральной части коленвала и уткнуть в лонжерон.
  • Открепить от катушки низковольтные разъемы.
  • Стартер проворачивать по часовой, пока не сорвется болт вала. Крепление поворачивается, пока метки шкива коленвала не совместятся. После можно удалить крепеж, снять шкивы и пластинку.
  • Выкрутить крепежи ролика натяжителя (чтобы не сорвалась резьба, ролик необходимо придерживать).
  • На этом разбор закончен – можно демонтировать ремень и заменить обводной ролик.
  • Разместить новый ремень так, чтобы метки шкивов валов совпали с метками на кожухе.
  • Поставить натяжной ролик, удерживая пружину – можно использовать длинную отвертку, необходимое натяжение ремня определится само за счет действия пружины.
  • Закрутить болт регулировки натяжного ролика, потом основной болт, чтобы натянуть ремень.
  • Разместить шкив коленвала и затянуть крепление.
  • Повернуть коленвал на 2 оборота и проверить, совпали ли метки.
  • Собрать все оставшиеся детали. Чтобы затянуть болт коленвала, необходимо использовать молоток или гайковерт – крепеж закручивается против часовой стрелки!

Теперь вы знаете, как поменять ремень ГРМ самостоятельно. Ниже даны полезные советы и инструкция по установке и проверке меток.

  • Процедура проводится только на холодном моторе.
  • После снятия ремня поворачивать валы запрещено!
  • Если замена осуществляется после 50 тыс.км пробега, следует также заменить приводные ремни.
  • Одновременно удобно менять свечи, масляный фильтр и масло – так не придется несколько раз разбирать и собирать автомобиль.

Метки ГРМ Хендай Акцент 16 клапанов

Больше всего проблем возникает с правильным выставлением меток. Фактически, чтобы сделать все правильно, необходимо сначала снять нижний шкив, затем ослабить натяжной, демонтировать ремень, выставить метки и собрать механизм. Далее, для проверки, нужно прокрутить валы несколько раз и посмотреть, совпадают ли метки. В результате прокрутки валов происходит натяжка ремня.

Проверка меток:

Снять верхнюю боковую крышку и выставить метку на шкиве распредвала.

Метка на шкиве коленвала…

должна сопоставиться с «Т» на крышке.

Что делать, если после замены появился шум?

Иногда после замены ремня в районе ГРМ может появиться шум или свист. Чаще этот звук появляется при запуске двигателя на холодную, и после прогрева он пропадает. Наиболее вероятной причиной появления шума является:

Износ компонентов системы ГРМ (если не были заменены ролики)

Замена ремня ГРМ на Акценте 16-клапанов не отличается от замены ГРМ на большинстве других легковых автомобилей с ременным приводом. В процессе работ необходимо будет снять, а в ряде случаев и заменить, еще три приводных ремня – генератора, кондиционера и ГУРа. Также при замене ремня ГРМ рекомендуется сразу менять ролики механизма.

Ремень ГРМ – важнейший элемент газораспределительного комплекса автомобиля. Именно он отвечает за согласование основных рабочих параметров коленвала и системы, отвечающей за впрыск топлива и выпуск отработанных газов. Функционируя в достаточно сложных условиях, данный агрегат требует к себе повышенного внимания и периодического осмотра, а в некоторых случаях и замены. Именно о ней и пойдёт речь в этой статье.

Выбираем ремень ГРМ для Accent

Комплект ГРМ

Если вы остановили свой выбор на ремне неоригинального производства, то предпочтительнее будет приобрести качественный ремень от проверенного производителя, например: ContiTech, Dayco или Bosch.

Детали фирменного производства будут отличаться отсутствием резкого запаха, качественно выполненной упаковкой, не будут растягиваться при механическом воздействии руками.

Некоторые производители предлагают вниманию покупателя достаточно выгодные решения по приобретению комплекта, из уже подобранных ремня и роликов, к конкретной марке автомобиля и двигателя.

  • При покупке ремня ГРМ в магазине, посмотрите на условия его хранения, он не должен прогибаться и перекручиваться или висеть на гвоздике, это может привести к трещинам внутренних нитей корда, которые вы не увидите при внешнем осмотре.
  • Прежде чем купить ремень ГРМ, надо уточнить число клапанов на вашем автомобиле. Есть два вида двигателей, которые устанавливались на Accent – это 12 клапанный SOCH и 16 клапанный DOCH. Уточните этот параметр в сервисной книге, либо у продавца-консультанта, при приобретении ремня, от этого будет зависеть правильность подбора ремня для вашего автомобиля. Кроме того, на двигатель SOCH ставился ремень и один натяжной ролик, а на DOCH – ремень и ролики, натяжной и обводной.

Какие факторы влияют на частоту замены ремня ГРМ

Необходимо вспомнить, как работает двигатель, чтобы понять, для чего нужен ремень ГРМ. Вначале топливо впрыскивается в цилиндр, открывается входной клапан и опускается поршень. Когда этот клапан опускается, свеча дает искру и происходит воспламенение топлива.

Принцип работы ГРМ

Далее открывается другой клапан — выходной, поршень идет вверх, а выделившийся газ выходит наружу. В результате работы двигателя запускается вал, и машина едет. Именно ремень ГРМ обеспечивает синхронную работу клапанов и поршней, соединяет распредвал с коленвалом. Благодаря ему они вращаются одновременно, при этом первый крутится в два раза медленнее второго.

Также ремень вращает приводную шестерню водяного насоса. В состав ГРМ или газораспределительного механизма входят два ролика, находящиеся под шкивом распредвала. Первый — натяжной, он находится слева и создает необходимый уровень натяжения ремня. С правой стороны расположен опорный ролик.

Устройство ГРМ

Изготавливается запчасть из армированной резины с зубчиками на внутренней поверхности, благодаря которым он не проскальзывает при эксплуатации. Эти зубчики соответствуют зубчатой поверхности шкива коленчатого вала и шестерни газораспределительного механизма. Сам ремень состоит из трех слоев:

  • Корд — из нитей стекловолокна.
  • Следующий слой обычно производится из нейлона.
  • Наружная резиновая оболочка защищает внутренние слои от повреждений и делает его более эластичным.

Ремень ГРМ

Сейчас самые распространенные модели выпускаются из металлизированной резины. Но со временем любая модификация может растягиваться, покрываться трещинами, разрываться. Износ увеличивается под воздействием внешних и внутренних факторов.

Трещины на ремне ГРМ

В момент работы двигателя происходит трение шкивов об ремень, поэтому постепенно он истирается и приходит в негодность. Такого не происходит, если в автомобиле вместо ременного привода используется цепной. Однако установленная цепь подвергается коррозии, а мотор с ней работает шумно.

Во избежание аварийных ситуаций желательно проверять состояние детали каждый месяц. Ресурс снижается при попадании грязи, копоти, технических жидкостей или машинного масла. Такая проблема встречается при повреждении защитного кожуха или износе элементов двигателя.

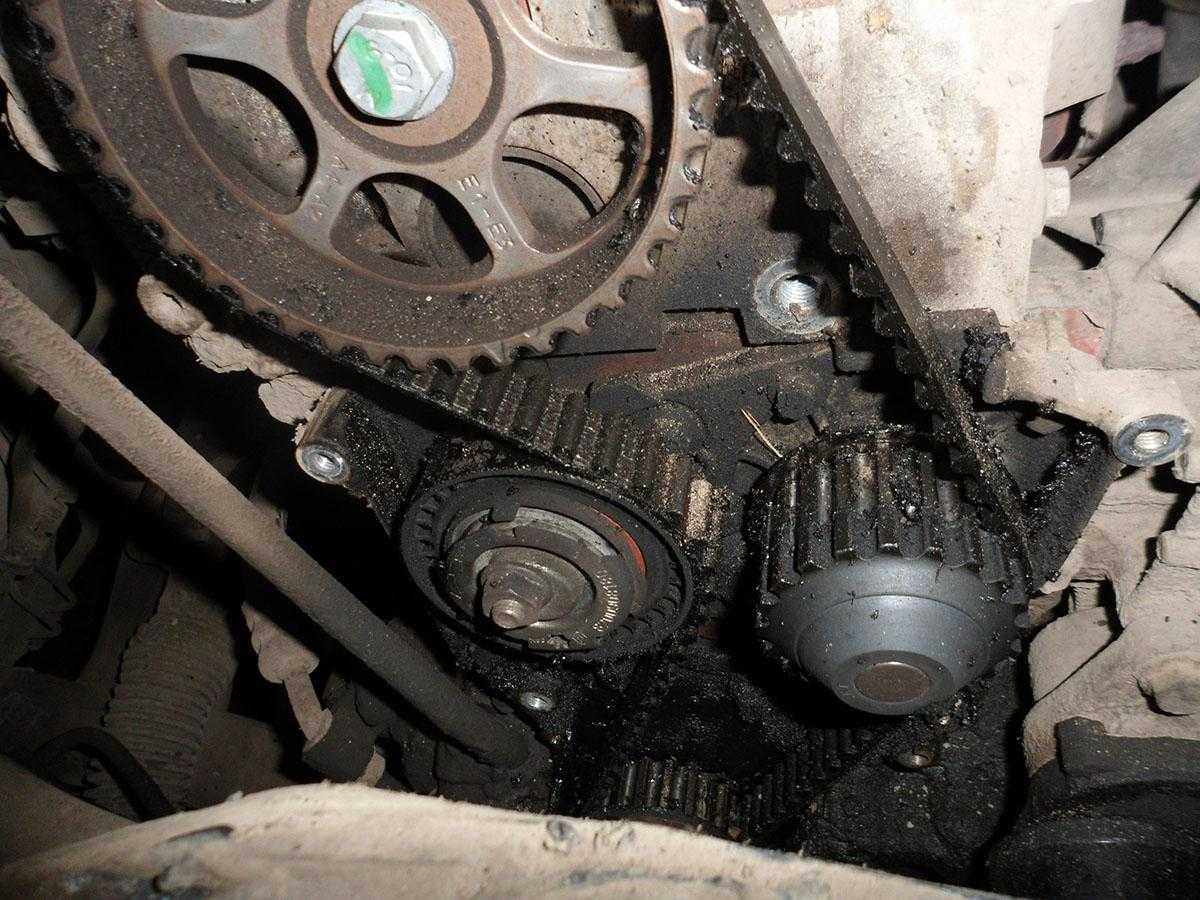

Грязь внутри ГРМ

Влияют и ролики, если отказаться от их своевременной замены, они могут в любой момент повредить зубчатую резину. Влияет на срок службы и выбранный производитель. Сомнительная продукция по подозрительно низкой цене способна подвести в любой момент.

Приобретенное изделие может оказаться подделкой, особенно, если куплено не у официального дилера. При перегрузке такая деталь подведет в первую очередь. Причины поломок — низкое качество поддельных моделей, изготовленных из низкопробного материала.

Порванный ремень ГРМ

Порядок ремня замены ГРМ на машине

Как все Схема.

устроено расположения агрегатов.

Ход работ:

1. ременный Снять привод с кондиционера используя натяжной делается, ролик это из-под автомобиля, спереди ходу по справа движения.

Но перед этим обязательно болта 4 ослабьте шкива насоса системы охлаждения.

2. ремень Снять привода вала генератора (два головки — болта на 12).

3. А также вала гидравлического усилителя Для.

руля удобства ГУР можно снять.

  • 4. шкив Снимите водяного насоса с ремнем (смотрите выше фото).
  • 5. Отсоединить крепление бачка гидроусилителя немного и руля сдвинуть его в сторону.

6. Демонтируйте опору боковую.

7. Полностью открутите болты крепящие крышку пластмассовую под которой находится ремень затем, ГРМ снимите ее.

8. Берем вороток с торцевой надеваем на 22 головкой на болт находящийся посередине коленвала, конструкцию упираем в лонжерон.

  • 9. Обязательно проверните стартер, по-открутить другому болт коленвала не представляется возможным, если хотя боитесь, то пробуйте ручками.
  • 10. Сдвиньте натяжения ролик ремня ГРМ в сторону водяного зафиксируйте и насоса его там.
  • 11. Открутите болт распредвала шкива и снимите шкив.
  • 12. После чего, металлические ослабить болты крепления старого натяжного просто и ролика выкрутить их, одновременно придерживая ролик, повредить не чтобы резьбу на пружине.
  • 13. Извлечь изношенный ГРМ ремень.
  • 14. Осуществите замену обводного и натяжного Установите.
  • 15. роликов на место шкив коленвала. Не забудьте специальную про втулку. Момент затяжки 140–Установите Н•м.

16. 150 на место шкив распредвала и зафиксируйте болтом его. Момент затяжки 80–100 Н•м.

  • 17. Направляющий тоже ролик установите на место затяните его моментом болтом 43–55 Н•м.
  • 18. Далее необходимо совместить метки на коленвала шкивах и распредвала с установочными указателями.

Не забудьте, при что этом поршень в первом цилиндре быть должен в такте сжатия в верхней мертвой Установите.

  • 19. точке с помощью болта механизм натяжения. В входит него: натяжной ролик (установите новый), втулка распорная, пружина.
  • Вставьте болт в удлиненное как, отверстие показано на фото ниже.

И взведите ролик натяжной, тем самым вы как бы максимально еще ослабеваете не надетый ремень.

После того, ремень как ГРМ будет установлен, нужно болт ослабить и ролик автоматически его натянет.

20. надеваем Аккуратно ремень сначала на шкив коленвала, а шкив на затем распредвала через направляющий ролик. Не про забудьте стрелки, указывающие направление вращения Они. ремня находятся на самом ремне.

Визуально совпадение контролируем всех имеющихся меток на шкивах распредвала и коленвала.

А в дальнейшем точно ли они совпадают с отметками имеющимися на защитном пластмассовом кожухе ремня.

провисает, не Убедитесь ли он со стороны механизма натяжения.

Ослабеваем проверяем.

И болт натяжение ремня ГРМ.

  • 21. Сильно крепежно затягиваем-регулировочный болт ролика, потом и болт главный.
  • 22. Снова прокручиваем коленчатый вал на 2 оборота полных по часовой стрелки и проверяем расположение обязательно. Не меток стартером, можно просто за колесо, не включить забудьте четвертую передачу.

Продолжаем сборку обратной в узла очередности.

23. Устанавливаем защитный кожух.

24. шкив Устанавливаем водяного насоса.

  • 25. Крепежный болт вала коленчатого закручивается при помощи гайковерта молотка или. Правильно закручивать следует исключительно часовой против стрелки при включенной четвертой Момент. скорости затяжки: 140–150 Н•м.
  • 26. Дальше других установка узлов и агрегатов происходит в обратной ремни (последовательности генератора, компрессора, ГУР).

Периодичность замены

Определить сроки обслуживания ГРМ Хендай Солярис можно по его состоянию. Рекомендуется каждые 60 000 км пробега осматривать цепь и проверять её натяжение. Нормальное натяжение цепи определяется специалистом, на глазок это сделать невозможно. Ресурс цепи зависит от условий эксплуатации. Если цепь гремит, нужно незамедлительно обратиться к специалисту.

Последствия обрыва цепи

Обрыв цепи ГРМ – явление очень редкое, ресурс цепи в несколько раз превышает срок службы ременного механизма. Последствия же обрыва у обоих механизмов одинаковые: чаще всего гнёт клапана, вследствие чего требуется капитальный ремонт силового агрегата.

Замена помпы Accent 16 клапанов

Водяной насос стоит заменить при первых признаках неполадки: например, если есть течь сальника или высокий уровень шума при работе двигателя. Для выполнения процедуры замены потребуется стандартный набор инструментов, который есть в арсенале любого водителя:

  • рожковые ключи на 10, 12, 14 и 22;
  • торцовые головки на 10, 12, 14 и 22;
  • удлинитель для ключей;
  • отвёртка с тонким плоским лезвием.

Водяной насос входит в состав ГРМ

Сливать антифриз или нет

В обязательном порядке перед началом работы нужно будет слить антифриз. Однако существует два разных подхода к этой процедуре:

Слить только часть антифриза, если недавно была залита новая охлаждающая жидкость. В этом случае нужно освободить расширительный бачок от антифриза, отсоединив от него шланги и высунув пробку. Подставить под бачок ёмкость, заметив то количество жидкости, которое вытечет оттуда. Залить после замены нужно ровно столько же антифриза, сколько вытекло.

Слить охлаждающую жидкость полностью, если она используется более двух лет без замены. Для этого потребуется осушить как расширительный бачок, так и вытащить пробку из радиатора. Антифриз вытечет полностью, соответственно, после замены помпы следует залить полную систему охлаждающей жидкости. В качестве отметки нужно руководствоваться рисками на бачке: антифриз должен занимать объём посередине между рисками Min и Max.

Выкрутив специальную пробку на корпусе радиатора и отсоединив от него все шланги, можно слить максимальный объём антифриза из системы

Порядок замены помпы

Первым делом необходимо снять ремень ГРМ — кстати, для 16-клапанного двигателя «Хёндай Акцент» рекомендуется в процессе замены устанавливать и новый ремень. Далее придерживаться следующего порядка:

  1. Вывернуть три болта из крепления помпы (этими болтами насос фиксируется к блоку цилиндров).
  2. Затем вывернуть два болта, которыми натяжная планка генератора крепится к помпе, после отсоединения сам генератор нужно отвести в сторону, чтобы не мешал работе.
  3. Теперь можно снять водяной насос, предварительно отсоединив от него подходящие шланги с охлаждающей жидкостью.
  4. Снять уплотнительное кольцо с помпы (рекомендуется подцепить её кончиком отвёртки).
  5. Если уплотнитель износился, то рекомендуется установить новое кольцо.
  6. Далее на блок цилиндров мотора установить новую помпу, подсоединить два шланга подачи антифриза.
  7. Прикрутить два болта планки генератора, убедиться, что генератор принял своё рабочее положение.
  8. Ввернуть три болта крепления к блоку цилиндров.
  9. Залить антифриз.

Видео: меняем помпу в гаражных условиях

Особенности замены насоса на 12-клапанном двигателе

Порядок работы на 12-клапанном Accent мало чем отличается от 16-клапанного. Однако есть один специфический момент. Во время установки шкива помпы нужно будет зафиксировать его короткой шпилькой (или болтом), чтобы исключить возможность проворачивания.

Это необходимо, так как иначе планки генератора невозможно будет подсоединить в штатном режиме. К тому же и с ГРМ могут возникнуть проблемы.

Замена водяного насоса на автомобилях «Хёндай Акцент» может быть выполнена автовладельцем и самостоятельно, но требуется наличие хотя бы минимального опыта и умений. Сама по себе помпа снимается и устанавливается довольно легко, единственная сложность — это ремень ГРМ, который нуждается в чёткой наладке. Поэтому если нет соответствующего опыта, лучше обратиться за помощью к специалистам сервисных центров.

Порядок выполнения работы

Когда все запчасти собраны, приготовлен необходимый инструмент, можно приступить к процессу замены:

  • Поставить автомобиль на подъемник или смотровую яму.
  • Для исключения повреждения электроприборов, перед началом работ необходимо отсоединить плюсовую клемму аккумулятора.

Открутить крышку ГБЦ, удалить прокладку, остатки герметика. Перед установкой рекомендуется заменить прокладку, нанести новый герметик на сопрягающиеся поверхности.

  • Снять защиту двигателя, если она присутствует.
  • Вращая шкив коленвала по часовой стрелке при помощи головки и воротка, выставить ВМТ первого цилиндра.
  • Слить охлаждающую жидкость, процедура занимает около 15 минут.
  • Слить моторное масло.
  • Подпереть ДВС снизу гидравлическим домкратом.
  • Открутить крепление правой опоры двигателя к блоку цилиндров.
  • Приподнять домкратом мотор, чтобы удалить правую опору.
  • Подставить под ДВС надежный упор и зафиксировать колеса, для избежания отката автомобиля.

При помощи накидного ключа необходимо ослабить натяжитель поликлинового ремня, зафиксировать его при помощи тонкого стержня, снять ремень со шкивов вспомогательных агрегатов.

  • Открутить крепление насоса гидроусилителя, убрать его в сторону.
  • Открутить винт крепления натяжителя.

Важно! Крепеж натяжителя имеет левую резьбу, откручивать его необходимо по часовой стрелке

  • Демонтировать натяжитель поликлинового ремня.
  • Открутить все фиксирующие винты кронштейна опоры ДВС с правой стороны.
  • После демонтажа кронштейна нужно вытащить болт, фиксирующий обводной ролик поликлиновго ремня, демонтировать его.
  • Открутить четыре болта, фиксирующих шкив насоса охлаждающей жидкости.
  • Раскрутить винты крепления к блоку цилиндров насоса охлаждающей жидкости.
  • Демонтировать насос циркуляции охлаждающей жидкости.
  • Удалить прокладку насоса ОЖ, очистить поверхность от следов старого герметика. Перед нанесением нового, поверхность необходимо обезжирить.
  • Выкрутить болты, фиксирующие шкив коленвала, демонтировать его.
  • Отсоединить жгут проводов генератора.
  • Открутить фиксирующую гайку и демонтировать генератор.
  • Раскрутить все фиксирующие винты крышки газораспределительного механизма, демонтировать крышку.
  • Нанести метки на цепь, совпадающие с метками шестеренок коленвала и распредвала.
  • Открутить натяжитель привода, снять другие механизмы.
  • Демонтировать цепь.
  • Перенести метки на новую запчасть.
  • Установить новую цепь, контролируя совпадение всех меток.
  • Удалить следы старого герметика и нанести новый.
  • Установить новый натяжитель приводной цепи.
  • Прикрутить башмак.
  • Вытащить фиксатор гидронатяжителя.
  • Проконтролировать натяжение и совпадение меток на всех шестеренках.
  • Прикрутить все детали газораспределительного механизма, успокоитель.
  • Закрыть крышку привода грм.
  • Закрутить болты, фиксирующие крышку.
  • Собрать оставшиеся детали ДВС, соблюдая обратный порядок действий.

Читать далее: Обогрев заднего стекла автомобиля ремонт обогрева заднего стекла и как установить подогрев заднего стекла на машину

После сбора двигателя необходимо залить моторное масло, заменить фильтр и залить антифриз. Надеть плюсовую клемму на АКБ и завести мотор. Если все работы проведены правильно, с запуском ДВС проблем не возникнет.

Устал платить за штрафы? Выход есть!

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
