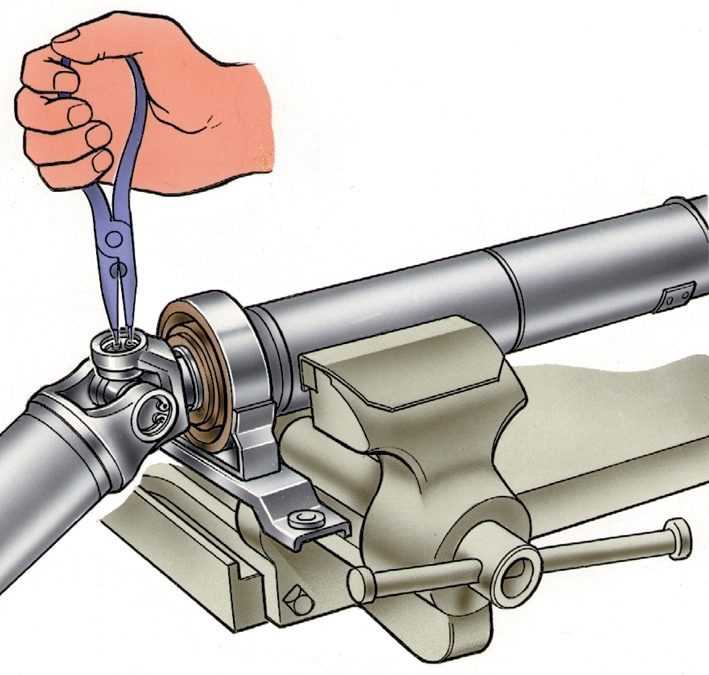

Как устроен карданный вал. замена своими руками

Колесный редуктор главной двойной передачи состоит из следующих элементов:

• солнечной шестерни;• коронного (ведомого) зубчатого колеса, которое жестко крепится к ступице колеса;• водила, состоящего из двух чашек, на которых крепятся оси сател-литных зубчатых колес, жестко прикрепленных к кожуху полуосей;• трех сателлитных зубчатых колес, сидящих на неподвижных осях водила.

Задний мост автомобиля МАЗ-5335 и его элементы: а — кинематическая схема; 6 — конструкция; в — колесный редуктор; г — детали колесного редуктора; д — главная передача и дифференциал; 1 — солнечная шестерня; 2 — сателлит; 3 — наружная чашка водила; 4 — коронное ведомое зубчатое колесо; 5 — ступица заднего зубчатого колеса; 6 — полуось; 7 — колесный редуктор; 8 — тормозной механизм задних колес; 9 — стопорный штифт кожуха полуоси; 10 — кожух полуоси; 11 — центральный редуктор; 12 — тормозной разжимной кулак; 13 и 16 — крышки; 14 и 22 — стопорные кольца; 15 — упорный сухарь; 17 — ось сателлита; 18 — подшипник сателлита; 19 — стопорный болт оси сателлита; 20 — пробка заливного отверстия; 21 — контргайка подшипника ступицы; 23 — гайка подшипника ступицы; 24 — кожух полуоси; 25 — упор зубчатого колеса; 26 — внутренняя чашка водила; 27 — полуосевое зубчатое колесо; 28 — сателлит дифференциала; 29— крестовина дифцЪеренциала; 30— цилиндрический роликоподшипник; 31 — конический подшипник зубчатого колеса; 32 — фланец; 33 — манжета; 34 — регулировочные прокладки; 35, 37 — зубчатые колеса; 36 — картер редуктора; 38 — ограничитель зубчатого колеса; 39 — правая чашка дифференциала; 40 — демонтажный болт картера

Устройство карданной передачи

Карданная передача представляет собой ведущий и ведомый валы, которые соединены гибким шарниром. Гибкое шарнирное соединение позволяет беспрепятственно передавать вращение при некотором изменении угла между двумя валами. По типу шарнирного соединения существуют две разновидности карданных передач:

  • устаревшие шарниры неравных угловых скоростей;
  • более современные шарниры равных угловых скоростей.

Карданная передача, основанная на шарнирах неравных угловых скоростей, наиболее часто применяется для соединения выходного вала и ведущего моста в заднеприводных как легковых, так и грузовых автомобилях. Помимо этого, такие шарниры используют для подсоединения раздаточных коробок и прочего вспомогательного оборудования. Более совершенные в конструктивном плане шарниры равных угловых скоростей используются в современных передне- и полноприводных автомобилях. Посредством таких карданных передач осуществляется соединение ведущих колес машины с дифференциалом ведущего моста.

Нарушения работоспособности

Главным нарушением в работе карданной конструкции представляется разбалансировка. Данная проблема возникает в результате несоответствия нормам и неверной фиксации зазоров в крестовинах во время установки механизма. Сами производители часто не следят за правильной фиксацией зазоров. Сначала появляется дисбаланс, который проявляется в виде вибрации, передающейся на шаровую и ощущаемой при переключении скорости на рычаге коробки передач. Затем, начинается процесс стремительного изнашивания запчастей конструкции и шаровой в том числе. В итоге, повышается вероятность потери автомобилем равновесия и возникновения серьезной аварийной ситуации. Поэтому не стоит пренебрегать правилами, следует своевременно проводить осмотр и по необходимости ремонт изношенных запчастей.
Появление стука в деталях коробки передач в момент начала езды, при быстром увеличении скорости или смены передачи. Такое может происходить при:уменьшении прочности соединений на резьбе крепежных запчастей фланцев и соединяющей муфты карданной передачи;
наличии сверхдопустимого зазора в шлицевой части или в подшипниках крестовины
Большее внимание нужно уделять крестовине, ее сальнику и наличию смазки, так как именно крестовина может стать основным источником скрежета, требует более частой замены – каждые 10 000 км. Реже чем крестовина, но все таки часто, портится подвесной подшипник и его сальник или появляется зазор в карданном шарнире;
срезание шлицов
Происходит это таким образом: начинает растягиваться цепь в раздатке и образовывается люфт. Из-за люфта цепь перескакивает по зубьям шестеренкой раздатки, что на разной скорости создает мощные ударные нагрузки на шлицы переднего кардана и раздатки. При такой неисправности из-под машины слышны громкие металлические шумы. Даже на оригинальной детали с пробегом 250 000 км высока вероятность того, что шлицы срежутся, и у вала не будет полного входа в раздатку. Т.к. в момент сокращения и растяжения кузова автомобиля при езде карданный вал то входит глубоко в раздатку, то выходит из раздатки. В принципе, избавиться от этой проблемы на пару лет можно, заменив старый кардан на новый, но с шлицевым соединением большей длины. Однако главная причина заключается в растянутой цепи раздатки. Поэтому рекомендуется заменить карданный механизм вместе с цепью

А в случае, если потребуется ремонт или замена раздатки, важно учитывать все характеристики фланца на раздатке (размеры и число шлицевых соединений, внешний диаметр и диаметр по глубине шлицов).

Сильное дребезжание и колебания машины при езде так же могут возникать по причине:

  • недопустимого изгиба валов;
  • неправильной фиксации и не соблюдения монтажных меток;
  • выхода из строя центральной втулки фланца промежуточной муфты или вторичного кольца вала трансмиссии;
  • поломки подвесной опоры кардана;
  • слабого присоединения поперечной опоры на резьбе;
  • сверхдопустимого зазора в игольчатых подшипниках крестовины;
  • ослабления соединяющей гайки вилки коробки передач;
  • отсутствия смазки в шлицах.

Карданная передача с шарнирами из одинаковых угловых скоростей

Технология передачи в авто с шарнирами из одинаковых угловых скоростей, зачастую, находит применяемость в машинах с передним приводом. Эта схема необходима для соединения дифференциала с движителем колес. Такая конструкция имеет 2 одинаковых шарнира, смазанных смазкой, с которыми связан передний карданный вал, передающий вращение. Ближайший к валу шарнир называется внутренним, а противоположный – внешним. Передний кардан, имея необходимое количество смазки, обеспечивает снижение уровня шума независимо от вида и размера шарнира.

Преимущества

  • Устойчивость к большим нагрузкам. Некоторым транспортным средствам (например, лимузины, белазы и другие тяжеловесные авто) нужна особо надежная передача вращения к заднему мосту. Ведь ведущие задние колеса в таких автомобилях – это очень важный аспект.
  • Доступность ремонта. За счет различных составляющих при возникновении той или иной поломки, можно заменить только одну конкретную запчасть. Нет необходимости заменять полностью весь узел механизма. Это и не так дорого, и процесс замены наиболее легкий.

Недостатки

  • Габариты и вес карданного механизма. Чем больше и тяжелее автомобиль, тем больше в размерах и весе будет кардан. Соответственно, общая масса авто увеличивается, и, кроме этого, приходится уменьшить габариты салона.
  • Посторонние колебания. Дополнительный узел, который может иметь карданный вал, несмотря на смазку и на прочную фиксацию, так или иначе будет создавать некую вибрацию, ощущаемую как водителем через коробку передач, так и пассажирами в салоне транспортного средства.

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Конструкция кулачкового дифференциала повышенного трения автомобиля ГАЗ-66

• корпуса дифференциала, состоящего из левой и правой чашек;• наружной звездочки с внутренним кулачковым профилем, которая передает крутящий момент на правую полуось;• внутренней звездочки с двумя рядами кулачковых профилей на наружной поверхности, которая передает крутящий момент на левую полуось;• сепаратора, выполненного как одно целое с левой чашкой коробки дифференциала, с двумя рядами отверстий под сухари;• двадцати четырех сухарей, расположенных в шахматном порядке в отверстиях сепаратора.

Крутящий момент передается через сепаратор сухарям, которые своими торцами взаимодействуют с кулачками. Крутящий момент от сепаратора к кулачкам передают только сухари, находящиеся в сужающихся участках канавки, образованной профилями кулачков, и упирающихся в кулачки, другие сухари в этот момент не работают.Если полуоси вращаются с разными скоростями, то профили кулачков смещаются относительно друг друга, а работающие сухари, оказавшись в расширяющейся части канавки, работают вхолостую, и вместо них в работу вступают сухари, которые до этого не были задействованы.

Что думают автолюбители о принципе работы механической коробки переключения передач

  1. АКПП или МКПП? Вот в чем вопрос.

    «В автошколе я учился водить машину с механической коробкой. После того как получил права, купил автомобиль с автоматической. Конечно, ездить на нем комфортнее, особенно, когда часто в пробки попадаешь. Однако рука постоянно тянется к ручке. А если в сугробе сядешь или еще где-нибудь застрянешь, на «автомате» выбираться в разы сложнее. И это его очень большой минус, кроме стоимости обслуживания и ремонта. В общем, я за «механику», а супруга за «автомат». Хотя, в целом, я не против АКПП».

  2. Механика лучше.

    «Автоматическая коробка, конечно, удобна, но КПД у нее очень низкий. Я за механическую трансмиссию, хотя, безусловно, здорово, когда передачи самостоятельно переключаются. У меня авто с роботизированной коробкой. Если надо спокойно ехать, то пользуюсь им в автоматическом режиме, если возникает необходимость в более динамичной езде, переключаюсь на ручной режим. А вообще, мне нравятся автоматические коробки в сочетании с мощным мотором».

  3. «Автомат» рулит.

    «Поклонники «механики» говорят о полном контроле, что никакая автоматика не сможет лучше, чем они определить необходимость переключения передач и т. п. Я ездил и на «автомате», и на «механике». Знание принципов работы механической коробки передач осталось, переключаюсь без затруднений, однако за несколько лет езды на «автомате», скучать по МКПП не доводилось. Что бы там ни говорили, а в городах, в условиях постоянных пробок, лежачих полицейских, светофоров, плохих дорог и прочих «радостей», постоянно дергать за ручку – удовольствие сомнительное».

  4. Механическая коробка удобнее.

    «Автоматическая коробка передач подразумевает большое количество механизмов, некоторые из которых, например, не дают возможности тормозить двигателем, другим категорически противопоказаны быстрые, резкие торможения. Этот недостаток я считаю существенным, поскольку он не позволяет эффективно проехать ямку или искусственную неровность. С помощью АКПП нельзя перегазовать, переключаясь на передачу или две ниже.

    Принципы работы механической коробки передач позволяют без проблем и торможений входить и выходить из любых поворотов, не терять крутящий момент, въезжая на клеверную развязку и сбрасывая скорость со 110 до 60 км/ч, чтобы войти в поворот. А когда колеса принимают прямое положение, я повышаю передачу и набираю скорость, чтобы безопасно встроиться в транспортный поток, двигающийся со скоростью свыше 120 км/ч.

    Знание принципов работы механики позволяет парковать автомобиль в таких местах, в каких с этой задачей не справиться ни один «автопарковщик». Достаточно отпустить педаль и ехать со скоростью пешехода. В общем, я за хорошую «механику», главное, чтобы у нее была настроена кулиса, короткие ходы и присутствовала информативная педаль сцепления».

  5. Нужно сравнивать.

    «Исходя из принципов работы механической коробки передач, к достоинствам МКПП я отнесу возможность заводить авто «с толкача», сколько угодно буксовать и ее неубиваемость (актуально для иномарок), хотя сцепление, конечно, менять придется. Среди плюсов «автомата» отмечу комфортность езды, что особенно чувствуется в пробках. Изучив основы работы, поменять «механику» на «автомат» очень просто, пересесть обратно на МКПП гораздо сложнее. Что касается динамических характеристик, я особой разницы не увидел».

Определение основных неисправностей

Как и у многих компонентов автомобиля, повреждения карданного узла происходит вследствие неправильного или неосторожного использования. Водители обычно того не замечают или пренебрегают своевременным ремонтом, который обошелся  бы намного дешевле замены запчасти или капитальных ремонтных работ

Обычное  правило – пока не разрушается, об этом не нужно беспокоиться. Между тем, кардана – одна из самых загруженных частей в любой машине. Неисправности могут возникнуть без надлежащего обслуживания, водитель будет проинформирован по таким симптомам, как:

• вибрации;
• тремор;
• гудение;
• урчание;
• стук из-под автомобиля при трогании с места;
• различные неопознанные звуки.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.

Конструкция дифференциала симметрического конического

• корпуса (две чашки — левая и правая);• сателлитных зубчатых колес (два или четыре);• ось сателлитных зубчатых колес (крестовина с шипами осей);• двух полуосевых зубчатых колес.

Крутящий момент с корпуса, являющегося водилом планетарного механизма, через свободно вращающиеся на своих осях сателлитные зубчатые колеса передаются на полуосевые зубчатые колеса, далее через полуоси на ступицы ведущих колес. Скорость вращения полуосей непропорционально зависит от угловой скорости корпуса дифференциала.Если такой дифференциал использовать в качестве межколесного, то при движении автомобиля угловые скорости колес будут определяться отношением пути, пройденным колесом, и их радиусом качения (при отсутствии скольжения колес). Единственное кинематическое ограничение: на сколько одна полуось обгоняет корпус, на столько другая отстает от него.В дифференциалах легковых автомобилей обычно два сателлитных зубчатых колеса, установленных на одной общей оси. В дифференциалах большегрузных автомобилей устанавливают по четыре сателлитных зубчатых колеса, а их оси объединяют.

Из истории кардана

Если помните, то машина, на которой ездили персонажи фильма, была 2103 – с задним приводом. Карданный вал, о котором говорит герой-любовник, это узел трансмиссии «тройки», который также устанавливался на автомобили с полным приводом. Для переднеприводных машин такой узел трансмиссии не нужен – крутящий момент от двигателя на переднюю ось передается через главную передачу и дифференциал, которые находятся в картере коробки передач.

Задне- и полноприводные автомобиль без карданного вала обойтись не могут: с его помощью крутящий момент от коробки передач или раздатки (для полноприводников) к редукторам переднего и заднего моста. Впервые принцип работы этого механизма описал итальянец Джироламо Кардано, по имени которого и был назван вал. В автомобилестроении кардан начали применять в конце 19-го века. К примеру, одним из пионеров в установке карданного вала на автомобиль стал основатель одноименной французской компании Луи Рено. На его машинах кардан зарекомендовал себя с самой лучшей стороны: благодаря внедрению в трансмиссию этого узла инженерам удалось решить важную проблему – без провалов передавать крутящий момент от КПП к заднему мосту во время движения по неровной дороге, обеспечивая, тем самым, плавность хода. С тех пор карданный вал эволюционировал незначительно – механизм передачи крутящего момента остался прежним, а вот конструкция узла усовершенствовалась в зависимости от того, на какой конкретной модели автомобиля он устанавливался.

Что такое карданный вал в и какую функцию он выполняет?

Трансмиссия автомобиля выполняет важную функцию — передает вращение коленвала на колеса. Основные элементы трансмиссии: сцепление — о нем мы рассказывали на Vodi.su, оно соединяет и разъединяет коробку передач и маховик коленчатого вала; коробка передач — позволяет трансформировать однородное вращение коленвала в определенный режим езды; кардан или карданная передача — применяется на автомобилях с задним или полным приводом, служит для передачи момента движения на ведущую ось; дифференциал — распределяет момент движения между ведущими колесами; редуктор — для повышения или понижения крутящего момента, обеспечивает постоянную угловую скорость. Если мы возьмем обыкновенную механическую коробку передач, то увидим в ее составе три вала: первичный или ведущий — соединяет КПП с маховиком через сцепление; вторичный — жестко связан с карданом, именно он предназначен для передачи момента вращения на кардан, а от него уже на ведущие колеса; промежуточный — передает вращение от первичного вала вторичному.

Части кардана

Работоспособность устройства обеспечивается шарнирами, в основе которых лежат крестовины. Крестовины обеспечивают способность вращения для 2-х сопряженных валов, углы которых изменяются относительно друг друга. Самый большой КПД наступает в момент достижения углом вращения отметок 0°-20°. Если же угол больше, крестовина подвергается сильным перегрузкам. А так же вал теряет баланс, и ощущаются колебания.

Очередной немаловажной составляющей является раздвижное шлицевое соединение карданного вала. Принцип его работы таков

Коробка передач, соединенная к одному краю вала, туго закреплена во внутренней области кузова авто, а редуктор моста, соединенный с другой стороны вала, связан с подвеской. Во время пересечении неровности промежуток меж трансмиссией и редуктором моста удлиняется. Вследствие чего валу необходимо растянуться (в том числе и передний кардан, и задний кардан). А шлицевое соединение с сальником в виде уплотнителя гарантирует безопасное растягивание устройства.

Так же в системе имеется подвесной подшипник карданного вала. На него приходится обязанность вспомогательной опоры для 1-й из составляющих вала (например, задний кардан). Кронштейн подшипника, уплотненный сальником и смазанный смазкой, прикрепляется к кузову и удерживает деталь (к примеру, задний кардан), не давая ей вращаться. Число подшипников равно числу элементов, составляющих вал.

Если конструкция состоит из 2-х половин, то передняя – это промежуточный кардан, а вторая – задний кардан. А если состоит из 3-х, то первая – это передний кардан, серединная – промежуточный кардан, и конечная – задний кардан. Эти элементы соединены с помощью промежуточной опоры и ею же фиксируются к кузову авто.

В процессе работы длина вала может меняться. Для этого на нем устанавливается шлицевое соединение с уплотняющим сальником и специальной смазкой.
