Облегченный маховик

О выборе

Но, если вы для себя уже решили, что облегчённый маховик будет удачным выбором, то вам понадобятся некоторые рекомендации, которые бы помогли сделать правильную покупку. Подобная деталь может уменьшить свой вес за счёт использования более лёгкого сплава или же в случае, когда некоторые свои части будут удалены. Главное, чтобы это не сказалось на прочности. Сохранить должный показатель прочности можно в том случае, когда металл будет убран в центральной части или же на краях. Середина всегда должна оставаться сплошной.

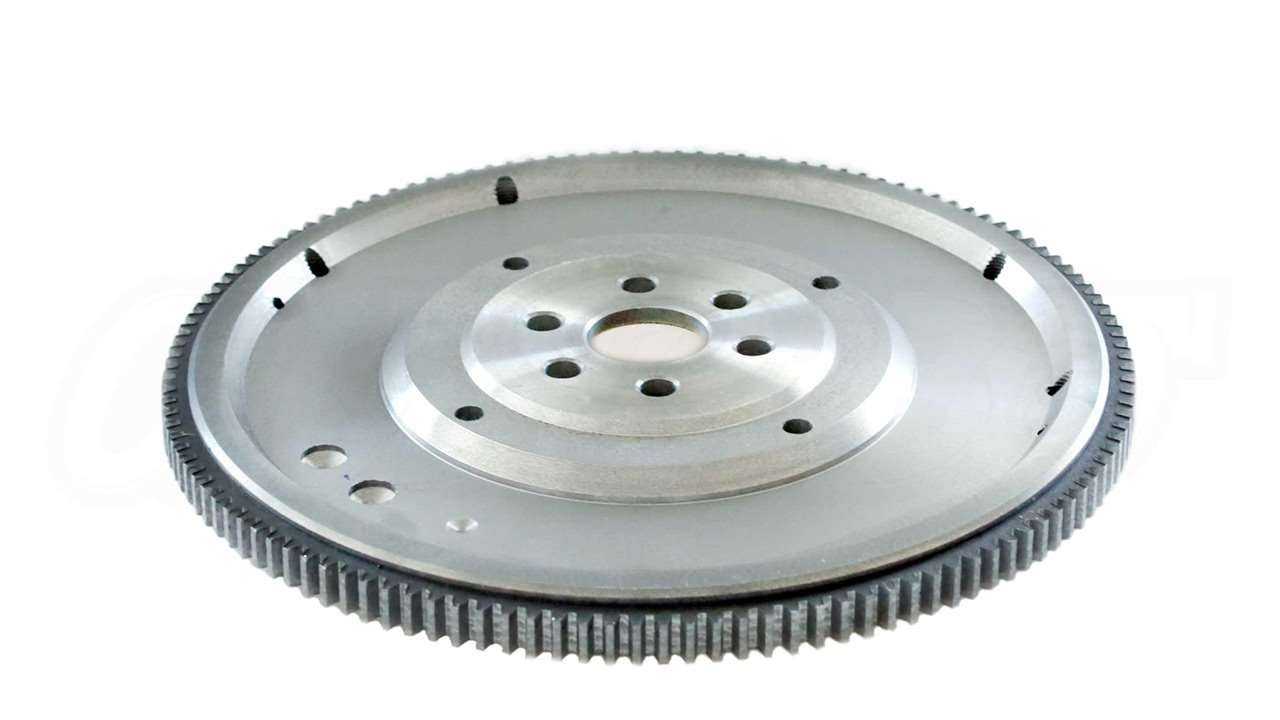

Так выглядит нормальный маховик с уменьшенным весом

Тут можно дать небольшой совет. Дело в том, что и ослабленный центр не является хорошим решением. Так, на повышенных оборотах может случиться срыв. К тому же, деталь, после срыва, может отлететь в салон. А это чревато серьёзными травмами водителя, так как передняя перегородка полностью перебивается. Именно в этом и заключается одна из причин того, что спортивные автомобили, зачастую, имеют заднее расположение мотора.

Поскольку позитивные и негативные стороны такого выбора мы уже рассмотрели, при покупке нужно ориентироваться исключительно на прочность. Довольно неплохие результаты показывают маховики из алюминиевого сплава, которые не имеют пропусков в своей конструкции.

Но, если вы предпочитаете стальные модели, то пробелы должны быть только ближе к краям. Так что, даже небольшая экономия на маховике может обернуться значительными повреждениями мотора, коробки переключения передач и элементов кузова. И мы уже не говорим о возможных травмах водителя. Поэтому, всегда помните, что любые доработки выполняются вами исключительно на свой страх и риск.

Какие преимущества у облегченного маховика?

Основными отличительными особенностями спортивного маховика являются:

Такой маховик раскручивается быстрее, так как у него меньшая инерция.
Автомобиль разгоняется намного быстрее и динамичнее.
Максимальные обороты мотора достигаются за меньший промежуток времени.
Спортивный маховик придает прирост мощности в 4%. Но это не значит, что этот прирост будет играть огромную роль в мощностных характеристиках мотора.

Специалисты выделяют один нюанс, про который нужно помнить. Если менять штатный маховик на облегченный, тогда нужно перестаивать всю силовую установку. Нужно каждый элемент модернизировать, а также силовую передачу.

Только действительно хорошо настроенный агрегат будет выдавать максимальный результат.

Очень много автовладельцев модернизируют своих «железных коней», но не каждые осознают и понимают минусы такого усовершенствования, слушая лишь своих знакомых.

Перед тем, как разбираться в положительных и отрицательных сторонах спортивного маховика, нужно изучить весовые характеристики. Большинство автомобилей с завода оснащаются маховиками с массой более 12 килограмм. Но существуют модели, которые оснащались более легкими аксессуарами. Вес деталей не превышал 5 килограмм. Действительно облегченный, или же спортивный маховик имеет массу менее 3,5 килограмм, и выполнен из стали, либо же из сплавов алюминия.

Штатный маховик, который устанавливается конструкторами на заводе, выполняет функцию поддержания оборотов во время переключения передач, а также придает ускорение автомобилю. Все детали подгоняются таким образом, чтобы динамика разгона обладала заводскими характеристиками. Создавая маховик, конструкторы рассчитывают его вес таким образом, чтобы тот максимально соответствовал своему классу, а также отлично подходил под каждого обладателя автомобиля.

Штатный аксессуар, обладая большим весом, имеет ряд преимуществ:

Хоть он и увеличивает время разгона, зато позволяет силовой установке ровно работать на низких оборотах.
Благодаря тяжелому маховику, неопытный водитель может трогаться хоть с третьей передачи. Но это не рекомендуется.
Скорость после переключения сохраняется, но разгон становится более длительным, чем у спортивного маховика.
Большой крутящий момент.
Лучше передается тяга на силовую передачу.

Предназначение маховика

Один из способов облегчить маховик

Как известно, изначально штатный вариант балансировочного колеса был спроектирован для содействия оборотам ДВС при задействовании той или иной передачи КПП, а также для привнесения автомашине форсированных характеристик. Кроме того, маховик является эффективным балансиром, который гасит ненужные колебания коленвала, накапливает энергию вращения и когда это нужно, отдает ее обратно.

Масса этого элемента сбалансирована таким образом, чтобы автомашина имела конкретные показатели динамики разгона. Вес изделия рассчитывается так, чтобы параметры позволяли машине не выходить за пределы своего класса, отвечать, так сказать, потребительским нормам.

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью ) с автомобиля, слейте из коробки передач масло и снимите .

2. Произведите снятие коробки передач и разборку .

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик. 7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.

8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:

Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.
Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.
На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.
При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.
Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм. При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично). Зачастую в двигателе после долгого использования начинают появляться неопределенные стуки или скрипы. Возможно, причина этого в вышедшем из строя венце маховика

Стоимость нового венца — около 200 рублей, что дешевле сборки маховика подетально. Далее речь пойдет о самостоятельной замене венца маховика на автомобилях ВАЗ 2109.

Для замены венца маховика нужно демонтировать корзину , коробку передач, сам маховик.

Основные плюсы и минусы облегченного маховика

Чтобы увеличить динамику разгона, и устанавливают спортивные маховики. В таком случае силовая установка будет вращать более легкий узел, благодаря чему происходит очень быстрый набор оборотов мотором. При установке легкого маховика улучшается разгон, но появляются следующие негативные стороны:

Скорость будет набираться очень быстро, но и снижаться она будет с такой же скоростью.
Двигатель начнет «кушать» топлива больше, так как разгон будет быстрее.
Когда приходится переключиться на повышенную передачу, обороты значительно снижаются. Зато передачи включаются более точно из-за низких оборотов.
Двигаясь по городу, или же стоя в пробке, проявляются некие неудобства.
Величина крутящего момента снижается, зато повышаются мощностные показатели.
Облегченный маховик может нарушить работу двигателя, если тот оборудован системой турбонаддува.

Как говорят настоящие эксперты: нельзя мешать налаженному механизму работать. Каждый автомобиль оснащен конкретной деталью, с нужной массой и конкретными характеристиками. Поэтому улучшать та уже нечего. Уменьшить время разгона на внедорожниках и больших седанах нет резона. Если разговор зайдет о купе, тогда спортивный маховик будет весьма уместен, так как улучшит динамику и время разгона.

Если автовладелец решит установить на свой автомобиль такой маховик, тогда он столкнется с рядом проблем:

Двигаться по городу можно будет лишь с очень быстрым разгоном, и таким же торможением. Это не очень хорошо будет влиять на аппетит автомобиля.
Если двигаться, при установленном спортивном маховике, на длинные дистанции, тогда педаль газа нужно вдавливать сильнее. Из-за этого обороты двигателя увеличатся, что повлечет за собой сильный нагрев деталей мотора.
Сильный перегрев силовой установки несомненно приведет к быстрому износу его составных частей.

Те, кто обладает динамичным характером стиля езды, спортивная деталь подойдет хорошо. Для этого нужно выбрать аксессуар, которая будет легче обычной, желательно сделанная из алюминиевых материалов. Такой аксессуар встречается в специальных ателье, занимающихся тюнингом. Стоить такой тюнинг будет около 2000 рублей. И это при том, что всю процедуру замены владелец будет проводить сам.

Перед тем, как устанавливать спортивный аксессуар, нужно как следует изучить характеристики этой модели. Самый главный фактор, которым должна обладать действительно хорошая деталь – это прочность. Нежелательная поломка маховика во время эксплуатации на высоких оборотах может привести к сильным повреждениям силовой установки, элементам коробки передач, а также деформациям кузова. В связи с этим, установка спортивного маховика дело очень решительное. Поэтому вся ответственность за его последующую работу лежит только на автовладельце.

Конструкция облегченного маховика

Технически обосновал, что дает облегченный маховик спортивным автомобилям, двукратный чемпион-раллист Э. Г. Сингуринди. До сих пор конструкция облегченного маховика «по Сингуринди» остается эталоном, но только с учетом конструкции всего двигателя и сцепления.

Маховик по Сингуринди облегченный

За счет чего снижается вес?

Тюнинг собственными силами в 85% случаев невозможен, так как необходима достаточно высокая квалификация сварщика, наличие стенда для динамической балансировки коленвала в сборе, поэтому производители выпускают для опытных пользователей облегченный маховик двух типов:

чугунный – фрезеровкой удалены сегменты возле наружного радиуса изделия;
дюралевый – диск цельный, чаще всего, стандартных размеров, но изготовлен из сплавов алюминия.

Маховик с прорезанными окнами

Маховик из алюминиевого сплава

Стандартные маховики весят 6 – 13 кг, облегченные модификации 4 – 2,8 кг (реже 2,5 кг)

Замена штатной детали на облегченный маховик производится только в комплекте со сцеплением, поэтому важно, чтобы посадочные отверстия корзины совпадали

Дюралевый облегченный маховик имеет плюсы и минусы:

деталь цельная, лучше противостоит механическим поломкам;
однако металл мягкий, износ значительно выше.

У чугунного и стального маховика ситуация прямо противоположная – высокая износостойкость, низкая механическая прочность возле зубчатого венца.

«Лишний» металл снимают с изделия несколькими способами:

фрезерованием в промышленных условиях;
высверливанием сквозных отверстий в гараже, на СТО;
обтачиванием на токарно-винторезных станках на заводе или в гараже.

Фрезеровка наружного радиуса

Высверливание отверстий

Проточка тела на токарном станке

Сингурдини начинал свои опыты в советские времена на двигателях «Жигулей» и 412 «Москвичей». Позже доказал, что облегченные маховики могут эксплуатироваться на тяжелых легковых машинах (ГАЗ, внедорожники) без снижения комфортности старта и на малых оборотах.

Сварка венца и обработка шва болгаркой

Основным условием является обработка (стачивание) стенки маховика, на которой расположены посадочные отверстия для корзины сцепления, до размера (толщины), не меньше диаметра внутренней резьбы. Например, если корзина крепится болтом М8, стенка должна быть минимум 8 мм. В противном случае на высоких оборотах тело детали может быть срезано крепежом.

На что влияет изменение конструкции?

Эксплуатация облегченного маховика по ощущениям добавляет мотору мощности. На самом деле после обтачивания детали своими руками на малых оборотах расходуется на 2% меньше кинетической энергии. Зато при увеличении оборотов экономия наблюдается уже в геометрической прогрессии.

Новичку сложно тронуться с таким маховиком в гору и преодолеть «лежачего полицейского». Для профессионала на низких оборотах придется чаще выжимать акселератор, зато при их увеличении комфорт и динамика резко повышаются.

Функция

Как мы уже сказали ранее, маховик – это составная часть кривошипно-шатунного механизма.

Для снижения неравномерности вращения коленвала.
Передачи крутящего момента от ДВС на трансмиссию (маховик является ведомым диском сцепления).

Сглаживания пульсаций момента достигается благодаря периодической отдаче и накоплению маховиком кинетической энергии. Она запасается при рабочем ходе поршня. Расходуется энергия при такте вывода поршня их мёртвой точки. Рабочий ход поршней возрастает с количеством цилиндров в блоке. И чтобы обеспечить равномерную передачу момента, в конструкции предусмотрен маховик. Облегченный элемент отличается от заводского в первую очередь массой (о ней – позже). Но, вне зависимости от типа, данный механизм закрепляется в торцевой части коленвала, у заднего коренного подшипника. Последний отличается высокой устойчивостью к нагрузкам. Именно на коренной подшипник возлагается вес маховика и все нагрузки от него.

Что используют в автомобилях ВАЗ?

Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.

Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом.

Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.

Мне нравится1Не нравится

Для чего нужен маховик

Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото
Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.
Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото:
1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.
Использование маховика при запуске ДВС. Такое его применение показано на фото ниже:
Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Можно ли сделать своими руками

Конечно можно, и за основу часто берут стандартный маховик, который переделывается на «облегченный», путем срезания лишнего металла.

Обычно выпиливают части на большом, можно сказать внешнем радиусе, посмотрите вот на эту фотографию.

Здесь примерно вырезано 1,5 – 2 кг металла. Причем прочность и самого маховика и его венца, остается практически неизменной. Смотрим видео производства такого варианта именно своими руками.

Конечно, многие вытачивают аж 3 – 3,5 кг, но честно сказать я не думаю что такие варианты будут достаточно прочными. В видео видно, что венец приварен сваркой к тому, что осталось от самого диска, смотрим.

Как я думаю, это самый не прочный вариант.

Облегченный маховик, имеет место быть на наших свами машинах, однако нужно всегда понимать для какой цели вы его устанавливаете.

НА этом все, думаю моя статья была вам полезна – читайте наш АВТОБЛОГ.

Ремонт маховика

Основные неисправности маховика логично вытекают из его конструкции:

изнашиваются и ломаются зубья венца;
лопаются пружины, протекает смазка, попадает на диск сцепления (только у демпферных модификаций).

Рис. 14 Выработка зубьев

Рис. 15 Поломка пружины демпфера

Зато во время разрушения пружин или подшипников маховика демпферного части деталей могут повредить стартер, детали сцепления, что резко увеличит стоимость ремонта машины.

Причины неисправности

Кроме агрессивного стиля вождения (быстрый разгон/резкое торможение) причинами неисправности маховика являются:

несоблюдение требований руководства эксплуатации – скорости переключаются на «неправильных» оборотах;
плохой контакт – клеммы стартера и АКБ должны крепится жестко;
износ подшипников коробки передач и коленвала – возникают вибрации;
износ подушек ДВС – вибрации передаются на все элементы двигателя;
нарушена регулировка топливной аппаратуры – двигатель работает неравномерно, с перебоями;
качество солярки – влияет на процесс сгорания, возможны детонации.

Указанные причины способны многократно увеличить амплитуду не системных колебаний в дизеле. Системные колебания производителем учтены, для их компенсации используются технические решения в самой конструкции ДВС.

Диагностика

Поскольку вращается маховик на валу ДВС, диагностировать его неисправности очень сложно. Например, даже для визуального осмотра придется снять крышку и частично разобрать узел сцепления. Посторонние звуки (треск) очень схожи с неисправностями стартера, так как зубья бендикса входят в зацепление с венцом маховика.

Таким образом, при внешнем осмотре после разборки можно выявить дефекты зубчатой передачи и заусенцы со стороны диска сцепления (при шлифовке допускается снимать максимум 0,3 мм).

Замена венца

Поскольку зубья обода изготавливаются фрезерованием на высокоточных станках, наварить и обточить их для обеспечения заводской конфигурации невозможно в принципе. Поэтому венец заменяют, срезая УШМ с абразивной оснасткой, запрессовывая новый расходный элемент вместо него на тело из чугуна.

Рис. 16 Замена венца по метке

Основными нюансами ремонта являются:

масса маховика – должна соответствовать характеристикам ДВС;
передаточное число – количество зубьев должно остаться прежним для корректной работы ДПКВ датчика;
метка – взаимное расположение корпуса и венца отмечено чертой для правильной балансировки узла ДВС.

Рис. 17 Датчик положения коленвала

Специалисты СТО имеют чертеж мотора, не допускают ошибок, работают на профессиональном оборудовании. В домашних условиях сложно демонтировать обод без повреждения корпуса и надеть на него новый венец.

Ремонт демпферного маховика

Все без исключения производители двухмассовых маховиков рекомендуют менять этот узел сложной конструкции целиком после пробега авто с МКПП 150 тысяч километров. Однако некоторые сервисные мастерские обладают оборудованием и высококвалифицированным персоналом для ремонта этого узла.

Основными проблемами являются:

полное отсутствие на рынке расходных деталей, даже подшипники имеют редкую маркировку;
подбор синтетической смазки с содержанием сульфида молибдена;
сложная разборка неразъемный соединений (заклепки);
не менее сложная сборка заклепками или сваркой с последующей обработкой стыков;
сохранение кольца, без которого датчик ДПКВ работает некорректно, и балансировочных грузиков;
сложная обработка посадочных мест.

Рис. 18 Ремонт двухмассового маховика

Обходится ремонт дешевле замены маховика демпферной новой деталью, но ненамного.

Облегченный маховик на Ваз 2113

Если вы прокачали двигатель автомобиля ваз 2113 и он стал достаточно мощным и резвым, то пришло время заменить маховик и поставить на его место облегченную версию. Как правило такой элемент устанавливают гонщики на спортивные машины, так как это придает дополнительную удельную мощность. Есть ли на самом деле польза от облегченного маховика на Ваз 2113 и стоит ли его устанавливать? Этот вопрос мы постараемся раскрыть в этой статье.

Основным плюсом облегченного маховика является его сравнительно небольшой вес по сравнению со штатным элементом. Масса маховика становится меньше примерно на 1,5 кг. Однако стоит иметь в виду, что если уменьшение веса маховика связано с удалением лишнего металла с малого радиуса, то это приведет к снижению прочности детали, так что рекомендуется убирать лишний металл с максимального радиуса маховика. Этот способ пригодится тем автолюбителям, которые будут совершенствовать свой маховик самостоятельно. Остальные могут просто принять это к сведению. Облегченный маховик Ваз 2113 начинает быстрее раскручиваться и у него уменьшается сила инерции. В итоге это положительно сказывается на динамических характеристиках транспортного средства. Силовой агрегат быстрее достигает своих максимальных оборотов и прибавка мощности в этом случае составляет несколько процентов. Однако не нужно заблуждаться в том, что если вы установите облегченный маховик, то машина сразу приобретет эти лишние несколько процентов мощности, это не так. Тут есть небольшая загвоздка и ее нужно иметь в виду. Необходимо провести комплексную работу по доработке и усовершенствованию мотора и трансмиссии, то есть перестраиваем весь силовой механизм.

В случае производства грамотного тюнинга автолюбитель добивается ожидаемого результата. Облегченный маховик можно купить в специализированном магазине или же заказать по интернету и стоит он сравнительно недорого, примерно 4-5 тыс. рублей. Кроме установки доработанного маховика есть еще один способ в тюнинге двигателей Ваз — инсталляция облегченного коленчатого вала. Все расчеты, которые были проецированы с вычислениями мощности двигателя в результате установки облегченного маховика не предусматривают силу сопротивления дороги и воздуха, а с ростом скорости, эти силы становятся все больше и больше. Запомните, что любые доработки в моторном отсеке, связанные с тюнингом двигателя будут правильно функционировать и приносить результаты исключительно при грамотной подборке и комбинации деталей, плюс, конечно же, качественный монтаж и установка. Все изменения не должны отрицательным образом влиять на безопасности автомобиля. К примеру, не нужно слишком сильно снижать вес маховика, это повлечет за собой снижение прочности и надежности. Монтируя на Ваз 2113 облегченный маховик, тем самым вы снижаете нагрузку на остальные детали, куда входит коленчатый вал, сцепление, коробка переключения передач. Уменьшая разницу моментов инерции при переключении вы повышаете износостойкость соответствующих компонентов. У коленчатого вала снижается скручивающий момент и вибрационные нагрузки, у сцепления наблюдается уменьшение тепловых и истирающих нагрузок, что касается коробки передач, то уменьшаются нагрузки на синхронизаторы
