Виды предпусковых подогревателей двигателя и принцип их работы

Назначение прибора

В любом КАМАЗе 65115 или другой модификации при температурном режиме ниже -15°С возникает проблема – топливо обретает вязкую структуру. Из-за этого форсунки мотора не способны обеспечить необходимый распыл горючего, а кривошипно-шатунный механизм с большим трудом поддается прокручиванию. Именно поэтому на КАМАЗе одним из наиболее полезных дополнительных аппаратов послужит предпусковой подогреватель.

Аппарат перед заведением двигателя прогреет его до оптимального температурного режима, обеспечивающего стабильный запуск. Что касается марки КАМАЗ, то в данном случае прибор монтируется если температура атмосферного воздуха достигает показателя ниже -15°С. Некоторые модели способны выполнять сразу несколько функций, в том числе и прогрев кабины  авто.

Примитивный обогрев салона любого автомобиля зимой своими руками: актуальные технологии


На эффективность автомобильной печки сетуют многие владельцы бюджетных авто. Нет, функционирует она исправно, да и фильтр салонный свежий, только вот на морозе крепче -20°C не справляется она со своими обязанностями. На многих машинах подобное явление возникает по причине неполного прогрева двигателя, отдельные же модели оснащены радиатором с малой теплоотдачей. Совершенствовать штатную конструкцию или пользоваться дополнительными подогревателями?

Тепловентилятор

Любителям простых решений по душе придутся допсредства отопления салона. Сконструировать обогреватель в машину от прикуривателя своими руками – один из простых и доступных вариантов оформления дополнительного обогрева. Плюсы такого устройства сложно недооценить:

  1. Топливо и кислород не сжигаются.
  2. Возможность использования в машинах любого класса.
  3. Компактная конструкция.


Подобное решение есть в продаже. Его наименование – автомобильный тепловентилятор на 12 Вольт. Основной недостаток – низкая эффективность: в одиночку создать микроклимат ему не под силу. Автообогреватель рекомендуется использовать только в качестве дополнения к штатным аппаратам отопления. Свой надежнее и, к тому же, ремонтопригоден – все по аналогии с зимними омывайками: рецепт домашней незамерзайки куда лучше придорожной канистры неизвестного зелья.

Керамическая печь

Использовать в качестве источника тепла сжигаемый газ – эффективный способ быстро поднять температуру до комфортных величин. Элементов минимум – керамическая печка и газовый баллон на 15 литров. Опасность возникновения пожара и интенсивное сжигание кислорода сдерживают спрос на этот вид подогрева.

Доработать заводскую печь

Идти по пути усовершенствования штатных средств предпочтительнее, но затраты несравнимы. Доработать отопитель – дело не из легких: и сноровка нужна, и элементы компактного размера. Не факт, что дополнительно установленный радиатор даст эффект, поскольку жидкости-то тяжело прогреться до рабочей температуры. Другое дело – внедрить электронагреватель от дизельной модификации (РТС) – эффект налицо. К тому же теплый воздух идет сразу же после пуска мотора.

Навигация по записям

Webasto или Hydronic

Тем, кто доверяет только зарубежным производителям, стоит обратить внимание на предпусковые подогреватели дизельного двигателя Webasto и Hydronic. Первые представлены тремя моделями:

Первые представлены тремя моделями:

  • Е — для легковушек;
  • С — для моторов от 2200 кубов;
  • Р — для внедорожников, минивэнов и микроавтобусов.

К плюсам моделей относится наличие автоматического программируемого таймера и пульта дистанционного управления. А к минусам — возможное застывание жидкокристаллического экрана и высокая стоимость оборудования.

Предпусковой подогреватель дизельного двигателя «Гидроник» выпускается в пяти модификациях:

  • 4 — для малогабаритных авто с объемом мотора до двух литров;
  • 5 — для автомобилей с двигателем более двух литров;
  • МΙΙ — для грузовиков и спецтехники — от 5,5 до 15 литров;
  • ΙΙ Comfort – для двигателей от двух литров;
  • LΙΙ — для грузовиков и спецтехники — свыше 15 литров.

Устройства способны самодиагностироваться, однако в них могут часто засоряться свечи накаливания, менять которые придется за свой счет.

Установка предпускового подогревателя двигателя

Установить предпусковой подогреватель двигателя можно и своими руками, так как никаких специальных знаний и умений такой процесс не требует. Конечно, визит на автосервис всегда предпочтительнее, ведь там весь спектр работ выполнят профессионалы, которые позволят сэкономить время, а также дадут гарантию на работу.

Если же не хочется отвозить деньги на станцию или нет возможности остаться на некоторое время без машины, можно установить подогреватель двигателя самостоятельно (обычно инструкция по установке идет в комплекте).

Видео-инструкцию по установке электрического подогревателя на 220В своими руками смотрите чуть ниже. Порядок установки подогревателя следующий:

  1. Слив антифриза (его необходимо слить до 2 литров);
  2. Отсоединение патрубков печки от системы охлаждения двигателя;
  3. Установка подогревателя и его подключение к системе;
  4. Сборка (нужно затянуть открученные гайки);
  5. Заливка тосола.

Весь процесс займет не более 2-3-х часов.

Преимущества установки предпускового подогревателя двигателя очевидны:

  • заметное продление ресурса мотора;
  • экономия топлива на прогревах двигателя;
  • экономия времени;
  • защита экологии.

Кстати, если у вас еще не установлен подогреватель двигателя, можете ознакомиться с простыми советами, как завести машину в мороз.

В помощь автономным

Одной из разновидностей накладных подогревателей называют гибкие греющие пластины. Последний десяток лет их массово везут из Китая.

Скептики утверждают, что по законам физики пользы от них никакой, только аккумулятор садят. И приводят в пример некогда широко рекламировавшиеся электрощупы масла. Положительного эффекта от них не было.

При подключении к бортовой сети автомобиля можно оказаться в ситуации, когда масло в картере подогрето, а АКБ разряжен.

Даже с использованием устройства защиты аккумулятора от разряда этот вид подключения для меня под большим сомнением, поскольку гибкие нагревающие пластины 12/24 В обладают мощностью 100-150 Вт, чего, по моему мнению, не достаточно для нормального подогрева двигателя», — сомневается Александр Стаканов.

Между тем, на рынке уже есть гибкие пластины мощностью и 400 Вт. Они способны подогреть не только масло в картере ДВС, но и другие важные для эксплуатации техники места. Правда для их работы опять же необходимо электропитание 220 В.

Сейчас же работники используют дизельный генератор на базе пикапа и подключают локальный подогрев всех узлов, тем самым обеспечивая лёгкий пуск. Такой способ отогрева оказался значительно выгоднее традиционных», — приводит пример Александр Амельченко.

Гибкие нагревающие пластины сами по себе недорогие. Но если брать необходимый пакет, то стоимость для одной единицы техники становится сопоставимой с немецким автономным жидкостным подогревателем.

Например, для небольшого экскаватора погрузчика с бортовой сетью 12В комплексная система подогрева от сети 220 В обойдётся в 25 040 рублей. В неё входят пластины для подогрева масла в картере, топлива и гидравлической жидкости в соответствующих баках, а также чехол для аккумулятора.

Если добавить сюда подогрев топливопровода и топливного фильтра, то стоимость возрастёт на 7 180 рублей. Для условий сильных морозов специалисты рекомендуют устанавливать ещё и систему догрева гидравлики после запуска двигателя, состоящую из двух пластин общей стоимостью 7 000 рублей.

Для более крупной техники с бортовой сетью 24В предлагают другое комплексное решение общей стоимостью 48 540 рублей.

При использовании внешнего нагревателя поддон резервуара равномерно разогревается, тепло поднимается вверх, тем самым прогревая нижний слой жидкости, который в дальнейшем поступает в насос.

Эффективность прогрева масла таким способом доказана коротким временем индикации датчика давления масла на коммерческом транспорте. Отмечу, что гибкие греющие пластины могут безопасно разогревать различные жидкости за счёт наличия встроенных термоконтактов», — поясняет г-н Амельченко.

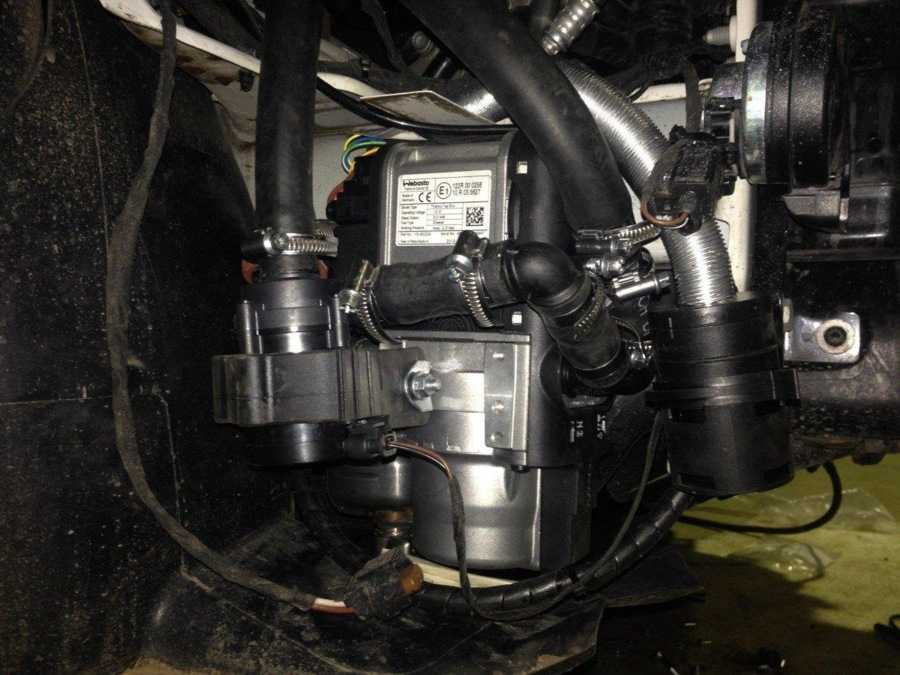

Как установить автономный подогреватель?

Чтобы самому поставить автономный подогреватель с помпой, нужно учитывать следующие правила техники безопасности:

Все действия должны осуществляться на авто с остывшим двигателем, поскольку попадание горячей жидкости на руки приведет к ожогам.
Действия по установке нагревательного устройства нужно выполнять в резиновых перчатках.
При подключении подогревателя следует отключить аккумуляторную батарею.
Нагревательное устройство должно быть зафиксировано в положении, которое указано в сервисной документации. В противном случае возможны сбои в работе системы.
Если в процессе монтажа приходится перегибать соединительные патрубки или шланги, то для этого нужно использовать металлические уголки

Это позволит жидкости свободно циркулировать по системе охлаждения.
Топливная трубка монтируется так, чтобы она не соприкасалась с другими узлами при движении транспортного средства.
Важно, чтобы выхлопной отвод повторял очертания расположенных рядом элементов кузова, но не контактировал с ними, в противном случае возможен нагрев.

Что понадобится

Для выполнения задачи понадобится:

  • набор отверток (с крестовым и плоским наконечниками);
  • комплект гаечных ключей;
  • клей-герметик;
  • канцелярский нож;
  • дополнительные хомуты;
  • патрубки и переходники, если того требует комплект поставки.

Алгоритм действий

Алгоритм действий:

  1. После отключения аккумулятора выбирается место для монтажа нагревательной системы в моторном отсеке. Можно расположить узел рядом с резервуаром омывателя оптики, но тогда бачок предварительно следует убрать.
  2. Производится демонтаж бензобака и устанавливается топливозаборник. При этом надо учитывать, что патрубок обеспечения топливом насосного устройства надо разместить снаружи кузова.
  3. Выполняется установка насоса с применением прокладки, гасящей колебания.
  4. С помощью двустороннего скотча производится установка таймера. Устройство следует разместить рядом с приборной панелью. Затем к изделию от аккумулятора нужно проложить провод.
  5. К нагревательному устройству подсоединяются патрубки хладагента, чтобы избавиться от отработавших газов. Ее следует вывести в колесную арку через сделанное отверстие.
  6. Выполняется слив части объема охлаждающей жидкости (должно выйти около 2 л).
  7. Производится подключение подающей и принимающей магистрали устанавливаемого устройства к трубопроводам отопительного узла с применением тройников. Места соединений надо зафиксировать с помощью хомутов.
  8. Производится залив хладагента. Расходный материал надо добавить до необходимого уровня.
  9. Выполняется монтаж модуля предохранительных элементов и реле, которые будут регулировать работу вентилирующего устройства в салоне.
  10. Выполняется протяжка кабелей и их подключение к бортовой сети транспортного средства.
  11. Производится фиксация выхлопного вывода обогревательного устройства. Его необходимо подключить к резонатору и глушителю.
  12. Обратно устанавливается аккумуляторная батарея и затем подключается.

Схема подключения автономного подогревателя с помпой. Компоненты: 1 – ДВС, 2 – циркуляционная помпа, 3 – основной радиатор, 4 – теплообменник печки, 5 – расширительный бачок антифриза, 6 – термостат мотора, 7 – обратный клапан, 8 – термостат отопителя.

Последствия неправильной установки

Ошибки в процессе монтажа могут привести к следующим последствиям:

  • нестабильное включение нагревательного устройства;
  • активация системы в ненужное время;
  • невозможность прогрева двигателя при критически низких температурах;
  • утечка хладагента.

Компоненты

Устройство, позволяющее подготовить двигатель к легкому пуску и наполнить салон теплом, до сих пор считается элементом роскоши. А ведь оно реально способно сберечь здоровье — как ваше, так и автомобиля.

Холодный пуск двигателя — тяжелое испытание для всех его систем, сопоставимое с несколькими десятками километров пробега в не самых простых условиях. Водителю и пассажирам тоже приходится несладко: замерзшие пальцы плохо держат руль, холод от сидений добирается чуть ли не до позвоночника, а пар от дыхания норовит замерзнуть на стеклах. Но ведь как приятно сесть в салон, где почти комнатная температура, сбросить стесняющие движения перчатки, шапки и шарфы и не дожидаться, пока оттают заиндевевшие стекла…

Так что живущим в холодных регионах есть резон потратиться не на кожаный салон и всевозможные навороты, а на предпусковой подогреватель. Его установка позволяет не только продлить жизнь двигателю, но и сэкономить топливо, которое холодный двигатель потребляет куда охотнее.

Топ-5 электрических подогревателей

Электрические подогреватели двигателя менее востребованы, так как требуют подключения к центральной сети электропитания на 220V. Тем не менее, и среди них есть свои популярные модели.

DEFA Warm Up

Норвежский предпусковой электроподогреватель на основе цилиндрических и трубчатых нагревательных элементов. При необходимости, устройство может заряжаться от аккумулятора (покупается отдельно) и само может подзарядить АКБ. Единственный минус — небольшой температурный диапазон (+40+50 градусов).

СПУТНИК NEXT 1.5 КВТ С НАСОСОМ

Предпусковой подогреватель бюджетного типа, который, тем не менее, прекрасно справляется с низкими внешними температурами. Имеет простую установку в систему охлаждения. Единственный минус — плохой прогрев салона (только в область лобового стекла).

«Северс»

Предпусковой подогреватель российского производства, работающий в ручном и автоматическом режиме. Подходит для всех типов двигателей.

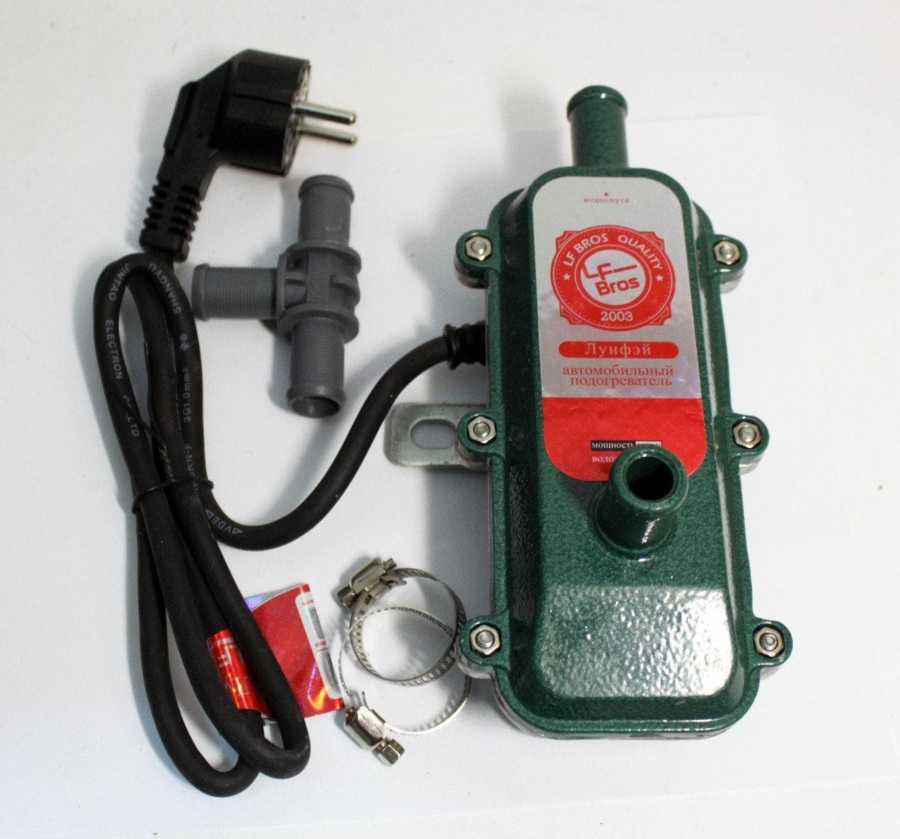

 Лунфэй

Единственный подогреватель китайского производства в нашем списке. Линейка этого оборудования включает в себя модели мощностью от 1,5 кВт до 3 кВт. Чем мощнее устройство, тем оно функциональнее и универсальнее. Главный плюс — полный контроль процесса нагревания электронным блоком. Для электрической защиты используются не стандартные предохранители, а более надежные реле. При необходимости водитель может самостоятельно задать время включения прибора и выключения, настроить температуру нагрева.

Тепловые аккумуляторы

Тойота Приус оснащена такими устройствами. Что они из себя представляют? Тепловой аккумулятор – это термос, в который собирается определенный объем теплой охлаждающей жидкости. Когда двигатель заводится, из теплового аккумулятора в систему охлаждения впрыскивается собранная жидкость. В среднем, температура всей жидкости системы охлаждения повышается на 10-15 градусов, что дает возможность работать двигателю без особой нагрузки. Кстати, тепловые аккумуляторы могут сохранять охлаждающую жидкость в теплом состоянии до 2 суток.

Очевидно, что метод имеет право на жизнь. Тем более, при использовании таких аккумуляторов, не требуется дополнительно затрачивать электроэнергию или  топливо.

Подогрев топливного фильтра тонкой очистки дизельного двигателя

Изготавливаемый подогреватель топливного фильтра является несъемным и должен собираться на фильтре, который будет непосредственно установлен на автомобиль.

ПОЛЕЗНО ЗНАТЬ

При отсутствии необходимых знаний и навыков следует доверить подключение топливного подогревателя профессиональному электрику. Некорректное внесение изменений в электрическую схему автомобиля может стать причиной пожара.

Первый способ

Основная цель данного способа заключается в создании нагревательного поля вокруг наружного контура фильтрующего устройства.

Что понадобится?

Для выполнения задачи потребуется:

  • от 7 до 10 метров медной проволоки с сечением до 1 мм (можно использовать нихромовый материал);
  • четырехпиновое реле;
  • предохранительное устройство на 10 ампер;
  • термостойкий герметик либо стеклоткань;
  • две стяжки либо сантехнические хомуты;
  • кнопка активации и отключения устройства;
  • соединительные электроцепи соответствующей длины;
  • элементы для пайки кабелей — канифоль, олово и паяльник.

Алгоритм действий

Самостоятельная работа по установке и подсоединению жидкостного нагревателя производится так:

  1. На первом этапе нужно смазать стеклоткань герметиком, после чего приклеить материал к наружной стороне корпуса фильтрующего устройства.
  2. Затем данная конструкция просушивается на протяжении 24 часов.
  3. Корпусный элемент обматывается с применением проволоки, а концы фиксируются посредством хомутов.
  4. Затем сделанная катушка, промазанная герметиком, обматывается стеклотканью.
  5. Полученная конструкция просушивается.
  6. На концы проволоки припаиваются клеммные зажимы для подключения электролиний.
  7. Производится сборка устройства в соответствии с приведенной схемой.

Второй способ

Основное отличие по сравнению с первым способом заключается в том, что в данном случае применяется готовое подогревательное оборудование. В качестве такого устройства используется система обогрева боковых зеркал либо специальный гибкий нагреватель.

Что понадобится?

Для выполнения задачи потребуются:

  • изоляция;
  • проводники соответствующей длины;
  • кнопка для активации и отключения оборудования;
  • четырехпиновое реле;
  • фольгированная теплоизоляция толщиной 0,5 мм;
  • плавкое предохранительное устройство на 10 ампер;
  • сантехнические или пластиковые хомуты либо кусок проволоки.

Алгоритм действий

Установка электрического нагревателя топливного фильтра производится так:

  1. Нагревательная нить или специальный материал наматывается на фильтрующее устройство. Выполняется фиксация с применением изоляции.
  2. Производится подключение и укладка проводки.
  3. Выполняется крепление термоизоляционного материала поверх нагревательного устройства.
  4. Производится фиксация получившейся конструкции посредством хомутов либо проволоки.
  5. Полученное устройство подключается к аккумулятору.

Источник — https://kodobd.top/podogrev-dvigatelya-svoimi-rukami/

Установка

Схема установки Бинар-5

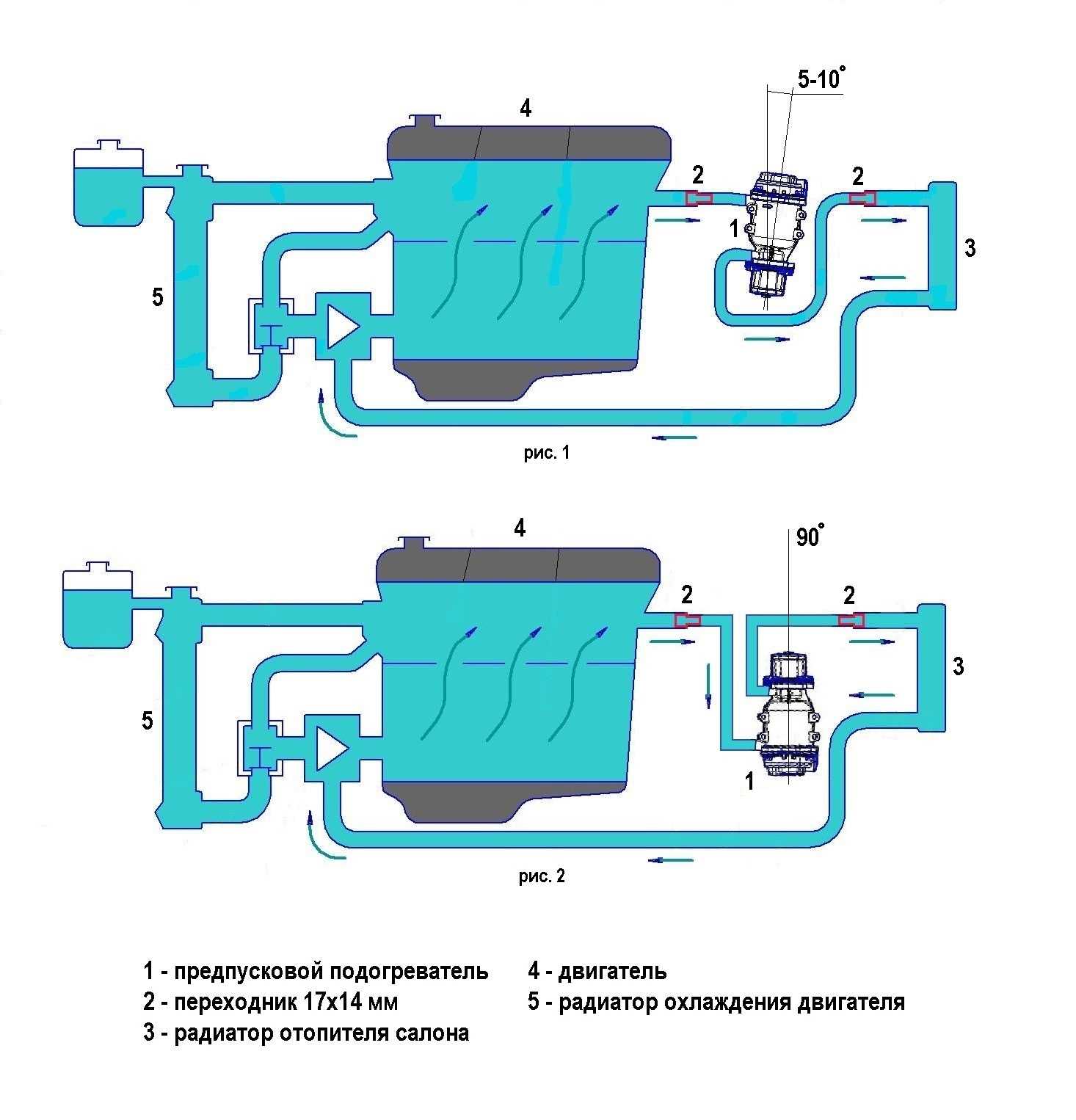

Простейшие электроподогреватели устанавливаются просто – сливаем антифриз, вырезаем участок нижнего патрубка радиатора по нужной длине, вставляем в разрезанный патрубок подогреватель, затягиваем хомуты и заново заливаем антифриз. Остается протянуть провода так, чтобы автомобиль было легко «подключать к розетке».

Почему электроподогреватель врезается в нижний патрубок? Это ускоряет подогрев за счет тепловой конвекции – так же работают системы отопления без принудительной циркуляции. При врезке в верхний патрубок  греется антифриз в радиаторе, а не в моторе – закрытый термостат не даст жидкости поступать за счет конвекции в блок.

Небольшой опрос

Модели, их особенности

Линейка предпусковых подогревателей «Старт» включает в себя такие серии:

«Старт»

Классические горизонтальные подогреватели резервуарного типа, обладающие большой мощностью (2,5 и 3,0 кВт). Движение жидкости в них – самотечное. Предназначены для установки на грузовые автомобили;

«Старт-Турбо»

Единственная серия резервуарных подогревателей, оснащенных центробежным насосом, обеспечивающим принудительную циркуляцию. Монтируются на авто они в вертикальном положении, выводы для подключения к системе расположены перпендикулярно. Серя включает в себя три комплекта – «Универсал №1» (мощностью 1,0 кВт, 1,5 кВт и 2,5 кВт.

В наборе имеются комплектующие для последовательного способа монтажа), «Универсал №2» (подогреватели той же мощности, но в наборе имеются самые разные элементы для установки, что позволяет сделать врезку разными способами) и «Универсал №3» (комплектность набора та же, что и комплекта №1, но отличается само устройство – его мощность 3 кВт). Эти приборы подходят для использования как на легковых, так и грузовых авто;

«Старт-Классик»

Вертикальные самотечные подогреватели резервуарного типа. Выпускаются модели с двумя мощностями – 1,5 и 2,0 кВт. Предназначены они для использования на двигателях легковых авто;

«Старт М»

Самотечные резервуарные устройства, имеющие горизонтальную конструкцию. Мощность приборов составляет 1,5 и 2,0 кВт. Предназначены они для среднеразмерных грузовых авто ГАЗ и ЗиЛ, но часто используется владельцами легковых авто. Одна из моделей оснащена бамперным разъемом;

«Старт М1» и «Старт М2»

Маломощные подогреватели проточного типа. Модели М1(мощностью 0,6 кВт) предназначены для установки на двигатели ВАЗ (в конструкции системы охлаждения которых используется укороченная подводящая труба). А подогреватели М2 рассчитаны на использование с моторами автомобилей ГАЗ. Мощность их составляет 0,7 кВт;

«Старт МП»

Серия маломощных проточных подогревателей (0,7 кВт). Включает в себя три модели, отличающиеся между собой диаметрами выводов для подключения (26 мм, 32 мм и 39 мм). Эта серия подходит для использования на легковых авто, грузовиках и любом другом транспорте, имеющим жидкостную систему охлаждения (к примеру, снегоходы);

Каждая модель подогревателя комплектуется всем необходимым (переходники, тройники, кронштейны для крепления, хомуты, резиновые трубки) для проведения монтажных работ. Также есть варианты, когда устройства идут в продажу без каких-либо дополнительных комплектующих в наборе.

Для поддержания температурного режима, в конструкции подогревателей используется термовыключатели, что исключает вероятность перегрева ТЭНа и выход его из строя.

Подогреватель тосола «Альянс» на автомобили УАЗ–«ХАНТЕР» с двиг. ЗМЗ-409

Способы оплаты

Оплата на карту

Вы можете оплатить любой заказ прямым переводом на карту. (это сейчас самый популярный способ оплаты, так как деньги поступают моментально, и мы имеем возможность в этот же день отправить Вам заказ.

Еще одно преимущество в том, что в отличии от наложенного платежа вам не придется переплачивать комиссию (от 5-8%) от общей суммы заказа за денежный перевод.

Для оплаты заказа этим способом при формировании заказа выберите способ «Оплата на карту».

(При оплате картой предоставляется скидка 5% на большинство товаров!* )

(*-За исключением автономных подогревателей)

Онлайн оплата через сервис приема электронных платежей:

ЯндексКасса -позволяет оперативно оплачивать товары с помощью банковских карт (Visa, MasterCard, МИР и др.

(При оплате через платежную систему ЯндексКасса взимается комиссия 5% от стоимости товара.)

Робокасса — это удобный сервис, который позволяет оплачивать товары одним из множества удобных способов для вас:

— с помощью электронной валюты (WebMoney, RBK Money, EasyPay, Единый Кошелек и др.);

— через терминалы оплаты (QIWI, Элекснет, и др.);

(При оплате через платежную систему ЯндексКасса взимается комиссия 5% от стоимости товара.)

Оплата наличными.

Оплата наличными производится в нашем офф-лайн магазине в г.Тюмень или Курьеру при получении заказа в любом городе где есть филиал курьерской службы «Экспресс-Курьер»(СДЭК) Внимание!!! В других городах, кроме Тюмени, данный вид оплаты возможен только если стоимость Вашего заказа не превышает 6000 рублей, без учета стоимости доставки. Стоимость доставки составит: 500 руб

(это средняя сумма доставки посылок весом до 2.5 кг по России ж/д и авто транспортом. Для жителей особо отдаленных регионов (напр., Якутия, Чукотка, о.Сахалин ну и т.д), куда доставка возможна только авиа-транспортом (самолеты, вертолеты), стоимость доставки должна дополнительно согласовываться с нашими менеджерами исходя из тарифов авиа перевозчиков.(надеемся на ваше понимание) Максимальная стоимость заказа, отправляемого наложенным платежом — 6000 рублей, без учета стоимости доставки

Стоимость доставки составит: 500 руб. (это средняя сумма доставки посылок весом до 2.5 кг по России ж/д и авто транспортом. Для жителей особо отдаленных регионов (напр., Якутия, Чукотка, о.Сахалин ну и т.д), куда доставка возможна только авиа-транспортом (самолеты, вертолеты), стоимость доставки должна дополнительно согласовываться с нашими менеджерами исходя из тарифов авиа перевозчиков.(надеемся на ваше понимание) Максимальная стоимость заказа, отправляемого наложенным платежом — 6000 рублей, без учета стоимости доставки.

Доставка

Вы можете забрать свой заказ в нашем пункте выдачи по адрессу г.Тюмень 30 Лет Победы 113а к2 цокольный этаж (вход со стороны спуска с моста).

Доставка по г. Тюмень 250 руб. (добавляется к сумме заказа)

«Экспресс-Курьер»(СДЭК)

Данный вид доставки возможен в любой город России где есть филиал курьерской службы «Экспресс-Курьер». Стоимость составляет 550 руб

Доставка почтой-500р.

Доставка почтой (наложенным платежом).

Отправка посылок с наложенным платежом производится каждый понедельник, среду и пятницу! Стоимость составляет 500 руб. (для особо удаленных регионов, куда возможна только авиа доставка, стоимость доставки может быть увеличена согласно тарифам перевозчиков.)

Внимание! Доставка товара транспортными компаниями возможна только после 100% оплаты. (при оплате с карты на карту, для физ.лиц, на большинство товаров также предоставляется скидка в 5%) Дополнительная информация

Предпусковой подогреватель – что это?

Виды предпусковых подогревателей двигателя

Для начала давайте определимся с тем, что такое предпусковой подогреватель двигателя. Это специальное устройство, подогревающее жидкость в системе охлаждения автомобиля (антифриз) и облегчающее запуск двигателя при низких температурах.

Необходимость в предпусковом подогреве отпадает, если авто постоянно ночует в теплом гараже, а также, если зима в регионе мягкая и температура редко опускается ниже -5 °С.

Предпусковые подогреватели принципиально отличаются вариантами исполнения и источниками питания, и делятся на две категории:

  1. Электрические предпусковые подогреватели двигателя – это устройства, работающие от внешнего источника электроэнергии. Они просты, поэтому имеют невысокую стоимость, а подключаются, как правило, к обычной бытовой розетке с напряжением 220В.
  2. Автономные предпусковые подогреватели двигателя имеют более сложную конструкцию, а цена на них заметно выше, чем на электрические. Они питаются либо из топливного системы автомобиля, либо имеют собственный бак для топлива.

Электрические предпусковые подогреватели двигателя

Электрический предпусковой подогреватель двигателя устроен довольно просто. Его конструкция представляет собой вольфрамовую спираль, помещенную в блок цилиндров. Подогреватель подключается к обыкновенной розетке с напряжением 220В, в результате чего спираль нагревается и подогревает охлаждающую жидкость.

В зависимости от сложности и цены, электрический предпусковой подогреватель может быть укомплектован дополнительными опциями:

  • устройством для подзарядки аккумуляторной батареи;
  • вентилятором;
  • таймером-терморегулятором;
  • пультом дистанционного управления.

Цена электрического подогревателя двигателя на 220В во многом зависит от наличия или отсутствия определенных функций.

К недостаткам электрических подогревателей двигателя можно отнести высокое потребление электроэнергии. Не стоит удивляться, если всего за одну ночь подогреватель накрутит на счетчике дополнительные 10 кВт/ч.

Что касается производителей, то самой востребованной в нашей стране является продукция норвежской компании Defa.

Автономные предпусковые подогреватели двигателя

Автономный предпусковой подогреватель двигателя намного удобней электрического, так как он не привязывает водителя к розетке 220В. Принцип его работы основан на идее естественной циркуляции жидкости (термосифон).

Это значит, что прогревшийся в нём антифриз поднимается вверх (по закону физики об уменьшении плотности нагретого вещества), выходит из подогревателя и попадает в систему охлаждения двигателя. Там он остывает и снова поступает в подогреватель. Вот так образуется замкнутый цикл.

Впервые подобные механизмы появились в Скандинавии и некоторых других северных странах. Постепенно они попали и в Россию. Главная задача такой техники – поддерживать постоянную температуру тосола на отметке ≈20 °С.

Монтаж автономного подогревателя осуществляется одним из 2-х способов:

  1. Подключением к системе электропитания авто;
  2. Подключением к системе охлаждения.

Тип двигателя (бензиновый или дизельный) не играет никой роли.

Принцип работы автономного подогревателя двигателя достаточно прост:

  • в небольшую камеру сгорания подается воздушно-топливная смесь, которая в последствии воспламеняется от свечи;
  • полые стенки камеры сгорания являются теплообменником (по ним циркулирует антифриз);
  • в результате сгорания топлива антифриз в теплообменнике нагревается до необходимой температуры;
  • после подогрева насос подает теплый антифриз в малый контур системы охлаждения двигателя.

Достоинством автономного подогревателя двигателя является то, что кроме облегчения запуска мотора, он обеспечивает практически моментальный обогрев салона автомобиля, а также оттаивание стекол. Монтаж такой установки возможен практически в любое удобное место под капотом.

Самыми популярными производителями автономных подогревателей являются компании Webasto и Eberspacher. Они изготавливают подогреватели как для дизельных двигателей, так и для бензиновых моторов.

Кроме стандартных функций, в списке доступных опций для автономных моделей значатся:

  • таймер-терморегулятор;
  • пульт дистанционного управления;
  • подключение управления к мобильному телефону.

Подогреватель топливного фильтра сепараторной конфигурации дизельного двигателя

Важно знать

Для изготовления подогревателя топливного фильтра сепараторной конфигурации дизельного двигателя потребуется токарный станок.

Перед выполнением монтажа также надо учитывать, что узел слива в дизельных моторах применяется для удаления жидкости из отстойника. Соответственно, если данное устройство будет убираться, то необходимо использовать только проверенное высококачественное горючее.

Что понадобится?

Инструменты и материалы, которые потребуются для монтажа:

  • набор гаечных ключей;
  • кусок металлической трубы для изготовления втулки;
  • провода для подключения;
  • токарный станок, с помощью которого будет делаться нарезка резьбы.

Алгоритм действий

Установить дизельный нагреватель топливного фильтра сепараторной конфигурации можно так:

  1. Производится выточка металлической втулки необходимого размера. Наружный контур устройства должен соответствовать сливному клапану системы.
  2. С помощью дрели высверливается центральное отверстие.
  3. Производится нарезание внутренней и наружной резьбы. Внешний шаг должен соответствовать сливному элементу, а внутренний — резьбе на свечи накала.
  4. Выполняется сборка выполненной конструкции со свечей. Полученный механизм вкручивается в корпус сепараторного устройства. Непосредственно форму детали необходимо подкорректировать — на шестиграннике должна быть сделана шпилька. Для этого с боковой стороны приваривается винт либо болтик.
  5. После выполнения монтажа производится укладка проводки. На положительной линии необходимо установить кнопку переключатель и четырехконтактное реле. Вся электроцепь должна быть защищена предохранительным устройством, чтобы не допустить скачков напряжения и замыкания проводки.
  6. После монтажа остается подсоединить два вывода. Заземление или «масса» идет на втулку, а положительный контакт надо подключать к свече накаливания. Выполняется тестирование установленного устройства.

Видео: особенности применения топливных нагревателей

Роман Романов в своем видеоролике рассказал о нюансах применения нагревательных устройств топливных фильтров сепараторной конструкции.

Зачем нужен предпусковой подогреватель

Устройство пропускает через себя охлаждающую жидкость из мотора
автомобиля, нагревает ее. Таким образом нагревается весь контур двигателя, что
позволяет ему подготовиться к запуску. Исключается холодный пуск при минусовых
температурах. По мере этого нагревается салон, и мы приходим к своему
автомобилю, у которого все стекла чистые, нет ни льда, ни снега, салон теплый.
Сразу можно ехать по своим делам.

Сам предпусковой агрегат
подключается к топливному баку. Мы запускаем именно его, он потребляет совсем
немного топлива. По сути это камера сгорания, которая пропускает через себя
охлаждающую жидкость. Она нагревается именно в этом устройстве и проходит через
контур силового агрегата.

Потребление топлива все равно есть. Запуск такого устройства можно
осуществить как со специального таймера, который ставится в машине, так и с
пульта дистанционного управления. Это позволяет получить дополнительный комфорт
и планировать время. Можно запланировать его так, что, ввести в программу
недельный режим, когда нужно ехать на автомобиле.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
