Как развальцевать медную трубку: способы, инструмент, советы

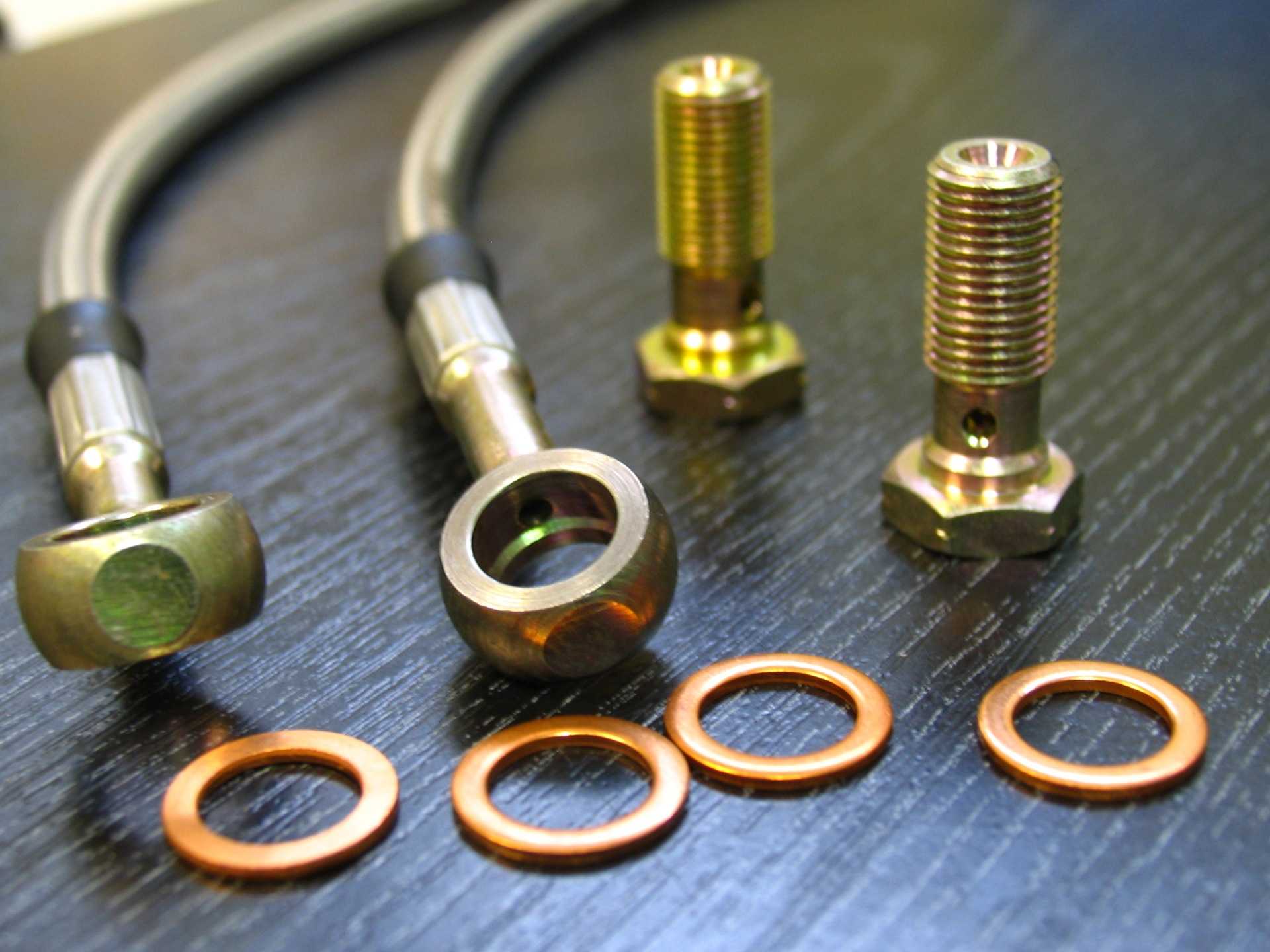

Когда требуется развальцовка?

При плохой передачи жидкости по трубкам торможение автомобиля происходит с опозданием, и тормозной путь увеличивается почти вдвое. Также в работе системы, особо заметно при нажатии педали тормоза, появляется посторонние звуки, а также некие пульсирующие движения. Движение педали, во время нажатия на нее, покажется вам немного свободным, это очень характерно при нарушении работы тормозной системы, а именно тормозных трубок и шлангов. Также, одной из причин неисправной работы трубочек, является видимая утечка жидкости и тормозной системы. Эта утечка приведет к перегреванию тормозных барабанов и к неравномерному изнашиванию тормозных колодок. Еще одним признаком может быть не привычное поведение автомобиля во время нажатия на педаль, а именно, автомобиль немного уходит в сторону. Конечно, это косвенная причина, но, как утверждают специалисты, она может указывать на неисправность трубочек.

Важно знать, что основными проблемами, из-за которых довольно часто происходит поломка трубочек, есть:

• разрушения структуры шестигранной головки;
• попадание сора и грязи в места резьбовых соединений или же попадание и закоксовывание жидкости в этих местах.

Выше указанные неприятности наносят очень большой вред не только элементам, но всей системе. Если владелец хочет уберечь машину от такого рода неприятностей ему следует помнить, что необходимо хотя бы один раз в год проходить тестирование тормозной системы автомобиля. Если приравнивать элементы и саму систему к километражу, то диагностика обязательно проводиться каждые 50000 километров, а детали, в частности резиновые трубки, меняются после 125 тысяч километров, не зависимо от того каком техническом они состоянии.

Профилактика поломки тормозных трубок

Естественно, чтобы не тратить в дальнейшем много времени на поиски поломок и ремонт, лучше всего с заботой относиться к своему транспортному средству. Не ленитесь, а следуйте простым советам:

1. Периодически просматривайте тормозные трубки на наличие ржавчины и дефектов. Загрязнения, микротрещины, коррозия приводят к некорректной работе системы.
2. По регламенту меняйте тормозную жидкость.
3. Проверяйте герметичность креплений.
4. Обрабатывайте поверхности антикоррозийными средствами.
5. Не допускайте течи тормозной жидкости.
6. Станьте сторонником аккуратной езды. Нередки случаи, когда разрывы трубок происходили при преодолении препятствий.
7. Диагностируйте тормозной механизм не менее одного раза в два года. Автомобилистам, которые много времени проводят в дороге, это стоит делать после каждых пятидесяти тысяч пробега.
8. Регулярно следите за износом деталей транспортного средства, и оно позаботится о вашей безопасности.

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

• коксование резьбы в результате попадания на неё жидкости;
• загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

Порядок работ

Труборезом отрезается необходимый кусок трубки.
Она прижимается держателем так, чтобы край выступал за него на 5−6 мм.
Взамен конуса устанавливается штамп, соответствующий по сечению трубке.
Внутренняя кромка трубы зачищается чем-то заострённым, вполне сгодится и обыкновенный ножик.
Торец немножко подпиливается напильником.
Надевается штуцер. Резьба гайки должна быть ориентирована к концу трубки, а не к ее телу.
Печать вкручивается с расплющиванием окончания трубки. Здесь главное — не переусердствовать и не плющить очень глубоко.
Штамп сбивается, и вместо него устанавливается конус

Его необходимо вкручивать осторожно и без перекосов.
Итогом должна стать окольцованная гайкой трубка с держателем на конце.
Отделанная трубка устанавливается вместо сломанной части, в систему заливается тормозная жидкость, далее прогоняется по ней.
Автомобиль и система испытываются на неполадки.

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Плюсы и минусы самостоятельной развальцовки

К плюсам самостоятельной развальцовки можно причислить то, что не нужно платить кому-то за работу.

Из минусов нужно отметить то, что ваш механизм может понадобиться всего раз. Исключение, если вы приобретаете подержанные авто с огромным пробегом, которые находились в плохих, негативных обстоятельствах либо были в авариях, и достаточно часто их меняете.

Делать ремонт по инструкции самому либо поручить профессионалам, приходится решать персонально, однако следить за состоянием всей тормозной системы и патрубками необходимо постоянно.

Итак, подводя итог, можно отметить, что работа по развальцовке патрубков не очень трудоёмкая и сложная. Нужно понимать, что большую часть ремонтных работ стального друга можно с лёгкостью выполнять и самостоятельно. А это весьма существенно, ведь, устраняя неисправность своими руками, можно не только сэкономить денежные средства, но и осуществить работу лучше любого автослесаря. Главное — соблюдать инструкции.

Технология развальцовки трубок

Технология развальцовки трубок

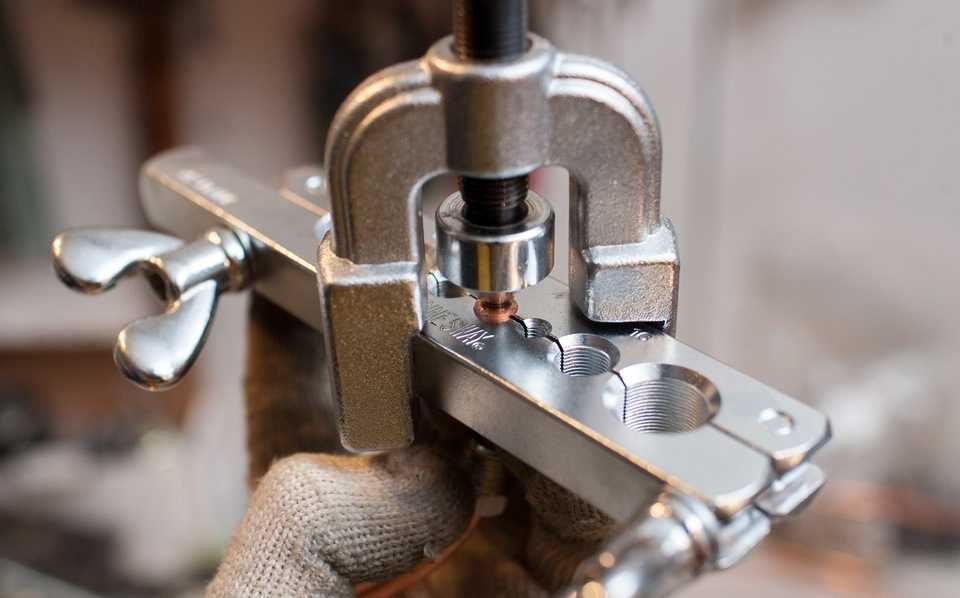

Технологию развальцовки трубок можно привести на примере работы ручного инструмента для развальцовки, состоящего из основания с раззенкованными отверстиями на основные типоразмеры труб и соответствующего им набора насадок.

Перед началом работ трубку необходимо ровно обрезать, так, чтобы срез был строго перпендикулярным центральной оси. Рекомендуется использовать специально приспособленные для этого труборезы. После этого отрезанный край трубы обрабатываем напильником или срезаем фаску с помощью риммера и тем самым удаляем все заусенцы с внутренней и внешней части торца.

Далее, в отверстие основания строго по диаметру вставляется трубка и зажимается прочной металлической рамкой так, чтобы край трубки немного выступал над плоскостью уровня основания.

Берем соответствующую отверстию насадку, представляющую с одной стороны стальной цилиндрический предмет с поверхностью конусообразной формы и приспособлением для прижимного винта на другой стороне. В зависимости от вида будущего соединения насадка для развальцовки может иметь различную форму, поэтому подбираем поверхность необходимой конфигурации.

Установив нужную нам насадку, начинаем постепенно закручивать винт центрирующего стержня, давя поверхностью насадки на трубку, постепенно прижимая ее к краям отверстия в основании. По завершении операции винт стержня раскручивается, основание разбираем и развальцованная трубка свободно достается из приспособления.

Самое главное, не забывать одевать гайку штуцера на трубку заранее, в противном случае вам придется повторить все операции в той же последовательности еще один раз.

Самостоятельная развальцовка

В промышленных условиях для развальцовки труб используются специальные высокопрочные валы, при этом профиль оконечности труб формируется в результате многократной их прокатки. Такой вальцовочный станок позволяет выполнить деформацию максимально точно и равномерно.

При самостоятельно развальцовке обычно используют наборы, которые можно приобрести через интернет или в специализированных магазинах. Такой комплект включает в себя труборез, зажим, а также штампы с отверстиями разных диаметров (с метрическим или дюймовым обозначением размеров) для развальцовки с применением конусного винта.

Многие автовладельцы, чтобы в домашних условиях развальцевать тормозную трубку, используют более примитивный способ, не требующий приобретения вышеописанного приспособления – коническую болванку с нужным углом. Если трубка изготовлена из меди (такие сейчас встретишь не часто – производители в целях экономии массово переходят на металл), она обладает достаточной пластичностью для выполнения такой операции своими силами. Но от вас потребуется не просто сила, а точно дозированные усилия при натяжке кончика медной трубки на конус. Любой перекос при ударе – и результат может оказаться неудовлетворительным: от разрыва вальцуемой поверхности в месте, на которое пришёлся более сильный удар, до замятия слишком истончённой при такой обработке поверхности. Так что данный способ вряд ли можно рекомендовать в качестве приемлемого – к нему следует прибегать только в случае крайней необходимости.

Гораздо более предсказуемые результаты получаются при использовании экспандера. Здесь также нужно будет применять физическую силу, но сам процесс упрощается, поскольку натяжка трубы на одну из сменных насадок осуществляется с помощью вращающейся рукоятки.

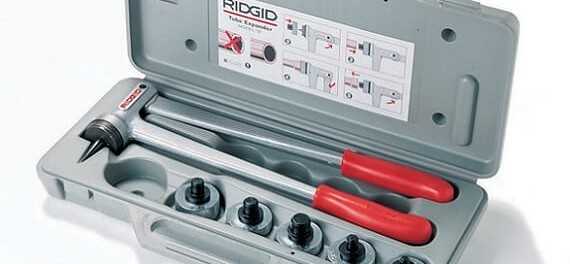

Экспандер для труб

Экспандер позволяет развальцевать трубку до нужного диаметра достаточно быстро, всего за один подход, однако и здесь стопроцентный результат не гарантирован. Главный залог успеха – качество самой трубки. Если оно плохое, то есть стенки не идеально ровные (имеют разную толщину на определенном участке, подвергающимся обработке), то и в этом случае тонкие стенки растянутся больше, толстые – меньше, и в результате развальцовка получится не идеальной. Попытки «дожать» соединение могут закончиться плачевно – его поломкой или смятием.

Классический инструмент для развальцовки тормозных трубок представляет собой комплект валиков, произведённых из твёрдосплавных материалов. Валики прокатываются по поверхности обрабатываемой трубы, каждый раз с всё большим усилием. В результате развальцовка производится плавно, а все те неприятности, которые характерны для более примитивных инструментов, здесь невозможны. Каждый новый оборот валики увеличивают диаметр заготовки на минимальную величину, и такая постепенная растяжка переносится металлом очень хорошо.

Подобный метод применим даже в отношении неидеальной заготовки, поскольку при наличии участков с более толстыми стенками они раскатываются до требуемой величины, при этом поверхность трубки становится ровной и гладкой, без каких-либо дефектов и шероховатостей.

Ещё один распространённый метод развальцовки – использование твёрдотельного конуса, который вдавливается с определённым усилием в трубку, предварительно укреплённую в тисках

Качество такого способа сравнимо с использованием валов, но здесь важно остановиться именно на той глубине вжатия, которая соответствует нужному диаметру развальцовки

Безусловно, идеальным решением было бы приобретение готового станка заводского изготовления. Но если вы относитесь к категории умельцев, старающихся всё сделать самостоятельно, в том числе и редко используемые инструменты, развальцеватель для медных трубок тоже можно изготовить в домашних условиях. Без этого инструмента обеспечить надёжное соединение тормозных трубок не получится.

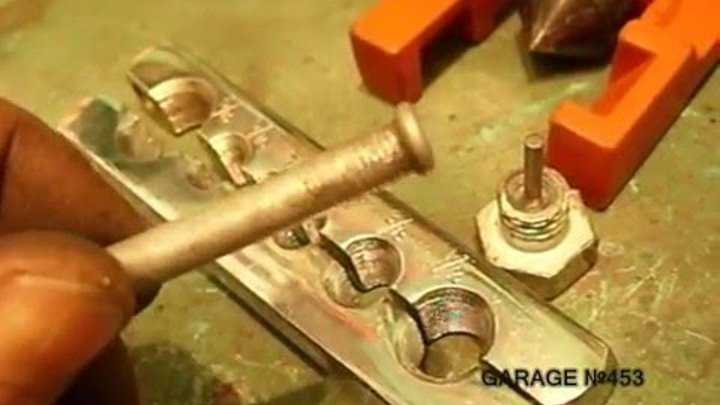

Набор для развальцовки и резки трубок

Главное условие – металлические заготовки должны быть прочными, это позволит использовать приспособление на протяжении десятилетий. Конструкция такого развальцовщика довольно проста – она представляет собой станину, изготовленную из двух равных по размерам уголков.

Нам потребуются следующие инструменты и материалы:

• сверлильный станок;
• станок для заточки;
• болгарка;
• уголки (100 х 32 х 5 мм., 2 шт.);
• оправки (можно изготовить самостоятельно или попросить выточить у знакомого токаря);
• болты М8 (2 шт.).

Особенности технологии

Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.

Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В , который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:

• труборез;
• штуцер, применяемый в качестве соединителя;
• клещи.

В набор для развальцовки входит, как правило, зажим под различные размеры трубок

Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.

При замене трубки на новую сначала делаем копию по образцу старой

Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.

1. Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
2. При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
3. Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
4. Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
5. Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.

Аккуратно укорачиваем трубку с помощью специального резака

После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.

1. Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
2. При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
3. При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.

Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку

В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.

Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака

Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:

• четкое следование инструкциям, в качестве которых может выступать и видео;
• использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
• строгий контроль на всех этапах выполнения ремонтных мероприятий.

Инструменты для развальцовки медных труб

Виды развальцовок для большинства медных труб выполняют специальными, ручными и приводными развальцовочными приспособлениями. Первые из-за своей компактности и малого веса используются чаще.

В основу действия инструмента положен принцип поперечной раздачи ограниченного участка трубы. При этом должны учитываться следующие условия:

• Коэффициент развальцовки k = d/D (d – внутренний диаметр недеформированной части медной трубки, D – максимальный диаметр нижнего конуса после окончания развальцовки) не должен быть 0,75…0,85;
• Угол развальцовки не должен превышать 300; на практике это условие часто не выполняется, вследствие чего на торце конуса возможны волнообразные складки и даже трещины (в ряде случаев микротрещины видны даже на внутренней поверхности трубки). Такие изделия дефектны, и к установке допущены быть не могут;
• Торец трубки, которая подлежит развальцовке, должен быть ровно отрезан от мотка и тщательно зашлифован. Для резки рекомендуется использовать не обычную ножовку по металлу, а приспособление для кругового реза, которое обеспечивает чистый срез. Приспособление включает режущее лезвие, направляющее колесо и ручку для затяжки. При вращении инструмента вокруг заготовки, лезвие постепенно внедряется в материал, оставляя чистую кромку;
• После развальцовки наблюдается утонение стенки трубки, которое можно определить по формуле s1 = sk0,5 (s – исходная толщина стенки трубки, s1 – толщина стенки после развальцовки, в нижней части конуса).

При подогреве медной трубки предельное значение коэффициента развальцовки может быть снижено на 15-20 %.

Кратко рассмотрим наиболее часто встречающиеся типы развальцовочной оснастки.

 Механический развальцовщик

Ключевой деталью такого приспособления является валик (реже – шарик), который изготовлен из твёрдого сплава или быстрорежущей закалённой стали. Валик прижимается к подготовленной кромке заготовки и с нажимом прокатывается по ней.

Интенсивность развальцовки устанавливается визуально, с учётом приведенных выше ограничений. Передвижение валика по деформируемой поверхности производят вручную. При выборе типоразмера устройства следует соотнести геометрические характеристики валика – радиус закругления, диаметр – с необходимым размером деформируемого торца изделия.

 Конусный развальцовщик

Представляет собой наиболее удачную конструкцию инструмента. Основным элементом является конический пуансон. Перемещаясь в винтовой направляющей, он производит равномерную раздачу боковых стенок трубки. По внешнему виду напоминает ручной винтовой пресс, который можно закреплять на рабочем столе или верстаке.

Перемещение пуансона контролируется визуально, по достижении требуемой степени деформации. Для снижения трения внутреннюю поверхность заготовки можно смазать. При работе с конусным развальцовщиком усилие операции будет непрерывно возрастать.

 Развальцовщик с электроприводом

Производители такого инструмента обычно комплектуют их наборами различных насадок, отличающихся углом конуса, радиусами закругления рабочей части и её длиной. Цена инструмента возрастает, зато и его эксплуатационные возможности увеличиваются. Развальцовка медных трубок приводными развальцовщиками целесообразна при значительном объёме выполняемых операций. Привод осуществляется от аккумулятора.

 Эксцентрический развальцовщик

Работает по принципу перекатывания давильного приспособления по поверхности заготовки. Усилие обработки при этом – минимальное, однако существенным недостатком считается неравномерность характеристик деформируемой части трубки. Кроме того, сам процесс развальцовки происходит более длительное время.

 Рычажный развальцовщик

Наиболее простой тип оснастки, который доступен для изготовления своими руками. Другое название – эспандер. Представляет собой систему из 2…4 рычагов, которые равномерно располагаются вокруг деформируемой заготовки, преодолевая при работе сопротивление возвратных пружин.

Развальцовка происходит последовательным и одновременным перемещением рычагов в направлении деформирования. Трёхрычажную схему используют реже, потому что для неё требуется работать вдвоём. Другим недостатком приспособления является невозможность текущего контроля качества.

Как развальцевать медную трубку в домашних условиях

При монтаже медных систем трубопроводов нередко возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления и водоснабжения.

Приветствую нашего уважаемого читателя и предлагаю статью о том, что представляет собой развальцовка медных трубок, в каких ситуациях она применяется и как ее выполнить своими руками.

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участокбольшего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

• При монтаже систем кондиционирования.
• При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
• При монтаже систем отопления и водоснабжения.

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

• Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
• После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

• Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
• Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
• Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
• Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров.

Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует.

Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб.
