Схема подключения прицепа

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

  • Розетка с крышкой.
  • Коммутационные колодки. Они бывают с гнёздами под предохранители.
  • Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
  • Герметик силиконовый автомобильный.
  • Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
  • Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

  • Использование меньшей нагрузки исключает оплавления и замыкания;
  • Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Электросхема прицепа | Прицепы для легковых

Мы уже писали, что подключение световой сигнализации прицепа к современным автомобилям часто
становится серьезной проблемой. Но вопросы продолжаются, причем выявляются все новые и новые варианты непонятного поведения фонарей.Причина проста –

В данной статье — советы автолюбителям: ответы на вопросы специалистов по электрооборудованию прицепов (по материалам pricep45.ru)

Часто возникают вопросы, связанные с эл. проводкой при подключении к вилке автомобиля. В первую очередь следует проверить все ли подключено правильно и для начала отремонтировать электропроводку  на самом прицепе. Может быть лампы все целые, а контакты или соединение в проводке отсутствует.

С точки зрения современной системы контроля светодиодная сигнализация прицепа, подключенная к штатному разъему автомобиля, всегда будет неисправной, поскольку потребляемый ею ток слишком мал. Если же на машине тоже используются светодиоды, то удвоение нагрузки может восприниматься, как короткое замыкание с соответствующей реакцией.

! На схемах-картинках ниже — Перечень ламп, которые используются в световых приборах курганского легкового прицепа 8213

Нажмите на картинку, чтобы увеличить размер для просмотра

Способы согласования электросхемавтомобиля и прицепа

Другой часто встречающийся вопрос:Все установленные части электропроводки: стопы, габариты  поворотники по отдельности работают хорошо, а когда все вместе — начинается беспорядочное их моргание. С чем это связано?

Ответ: Такое бывает на автомобилях со светодиодными огнями. В простых случаях проблему могут решить установленные в разрыв цепи сопротивления «обманки». Но кардинальное решение проблемы и Для правильной работы при установке тягово-сцепного устройства – необходимо подключение прицепа через согласующий контроллер (его еще называют Смарт-коннект), который «переводит» сигналы шины управления световыми сигналами автомобиля и подает напряжение на нужные контакты стандартного разъема. Проще говоря, — это устройство, которое регулирует работу электрики.

Читайте другие полезные статьи по этой теме1. Купить легковой прицеп — почему выгодно покупать2. Требования к прицепу — различных моделей, основной перечень требований3. Практические Ответы на вопросы  — задавайте вопросы и получайте ответы4. Легковые курганские прицепы — все 12 преимуществ прицепов5. Стандарты тягово-сцепных устройств — схема тсу, описание

Надежных вам прицепов и полезных трудовых будней!

Легковые прицепы в Омском регионе — надежно и выгодно!

Звоните и покупайте прицепы здесь, в Омске по адресу: пр. Королева, 33

тел. 8-913-961-06-92 и (3812) 77-52-11

мы работаем для Вас практически целый день без обеда!

Пишите комментарии и задавайте вопросы: что вы хотели бы знать об электросхеме прицепа — мы отвечаем каждому и рекомендуем только лучшее!

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

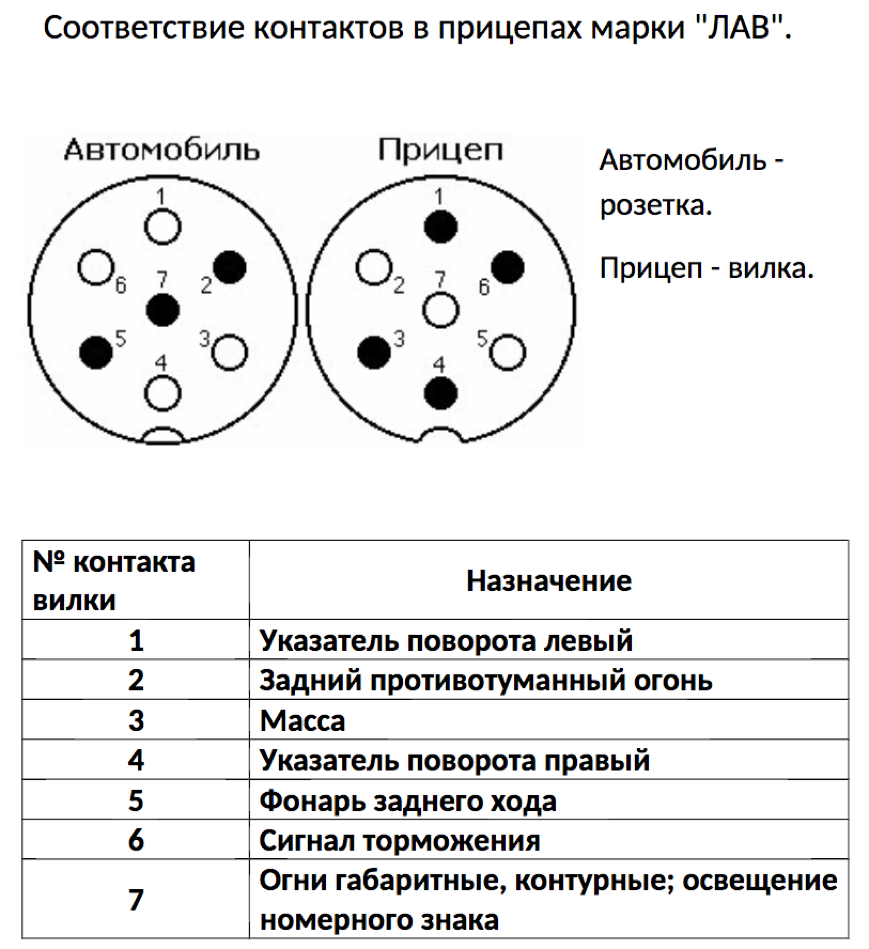

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 — левый поворот;
  • 2 — противотуманный фонарь;
  • 3 — «масса»;
  • 4 — сигнал правого поворота;
  • 5 — фонарь заднего хода;
  • 6 — стоп-сигнал;
  • 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с «массой», а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Среди автомобилистов распространено мнение, что выполнить подключение фаркопа не так уж сложно, и с этой работой способен справиться любой новичок. В принципе, если говорить о подсоединении прицепа к автомобилю, то здесь и, правда, трудностей не возникнет. Однако, если говорить о подключении электрики прицепа, что это может озадачить многих автовладельцев. И часто для доведения дела до конца требуется схема подключения фаркопа.

Здесь нами не будет рассматриваться целесообразность наличия на автомобиле фаркопа, поскольку в подобных случаях это прицепное устройство является жизненно необходимым. Чаще всего они имеют специальную площадку, где находится розетка фаркопа. И у этой розетки предусмотрена специальная крышка
, которая обеспечивает защиту от негативных факторов.

Чаще всего встречаются розетки, которые оснащены 7 или 13 контактами. Автомобили, которые ездят по российским дорогам, как правило, оснащены 7-контактными устройствами. Что же касается розеток, имеющих 13 контактов, то они более распространены на машинах, которыми пользуются жители стран Европы и США.

Отличаются же эти розетки друг от друга в плане использования дополнительных контактов. С помощью последних можно задействовать такие дополнительные приспособления, как противотуманки и иную электрическую начинку домов-прицепов
, которые часто встречаются в западных странах.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

Рекомендуем: Топ 15 лучших трансмиссионных масел для авто

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

  • Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
  • Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
  • В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
  • Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
  • Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

На фотографии выше вы видите как выглядит стандартная распиновка 7 pin. А вообще, помните, что практически к каждому фаркопу для определенного автомобиля в комплекте идет инструкция и схема подключения.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Еще важно знать 5 нюансов о подключении розетки фаркопа:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин

Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Порядок проведения электромонтажных работ при подключении розетки фаркопа

1. Первый этап работ: определение схемы подключения, необходимости применения блока согласования, выбор типа разъема.

Если на момент установки разъема прицепа, последнего еще нет в наличии, либо вообще не планируется его покупать, предполагается использовать только прокатные средства, рекомендуется установить сразу 13-пиновый универсальный разъем.

Видео — почему 13-пиновая розетка для фаркопа предпочтительна в некоторых случаях:

В этом случае с помощью переходника 13/7 pin  без всяких проблем можно подключить обычный грузовой прицеп.

Есть, конечно, и обратный вариант – переходник 7/13, однако часть пользовательских соединений, в том числе для зарядки АКБ, придется проводить вне разъема, что очень неудобно.

Если у вас автомобиль до 2000 года выпуска, возможно, нет необходимости устанавливать блок согласования. В этом случае следует на 25% увеличить номинал предохранителей, обслуживающих поворотники и задние световые приборы.

2. Далее в обязательном порядке необходимо проверить все электрические цепи в разъеме прицепа (если имеется).

Этого можно не делать только в случае использования прокатного прицепа, их проверяет арендодатель, и несет ответственность за работоспособность и безопасность.

Наиболее типичные неисправности электрооборудования прицепа:

  • «отгнивание» электропроводки, особенно в зоне соединений, контактов, паек;
  • короткие замыкания в зоне трущихся частей;
  • выход из строя световых ламп;
  • большие токи утечки, связанные с солевым покрытием автодорог и заездом в водоемы (прицепы лодок, особенно на морском побережье).

3. На третьем этапе разрабатывается схема трассировки (какой провод, какого цвета, какого сечения, куда идет, как идет, где соединяется, с чем соединяется, и, наконец, как соединяется).

По-порядку. Если купленный разъем прицепа укомплектован проводниками, нет смысла их заменять. В противном случае следует выбирать проводники в точном соответствии с приведенными выше на рисунках цветами и сечениями.

Наиболее трудно определить путь прохождения проводов от разъема внутрь багажного отделения таким образом, чтобы он был незаметен, проводники не могли повредиться при эксплуатации и вызвать короткое замыкание, не нарушилась герметичность салона. В большинстве случаев производители предусматривают штатное отверстие.

Соединения можно (и лучше) произвести с помощью стандартного метода: снятие изоляции + скрутка + пайка + термоусадка. Все соединения необходимо производить как минимум при выключенном зажигании. Есть вариант соединения с помощью специальных клипс.

Такие соединения не обеспечивают больших токов, не так долговечны, но в некоторых случаях их можно применить при использовании грузовых прицепов.

Для дальнейших действий необходим минимальный набор инструмента и комплектующих:

  • набор слесарного инструмента для демонтажа-монтажа элементов салона в процессе укладки кабелей;
  • набор электромонтажного инструмента, при необходимости паяльник, припой, флюс;
  • провода, электромонтажные клипсы, саморезы, кембрики, термоусадка, изолента, хомуты;
  • мультиметр;
  • контрольная лампа;
  • зеркало (при установке в одиночку).

4. Подключение. На этом этапе необходимо быть максимально внимательным, лучше вначале подписать каждое соединение, только затем произвести электромонтаж.

Электрические соединения вне салона автомобиля необходимо «одевать» в термоусадку (кембрик, уменьшающий размеры при нагревании промышленным феном, можно зажигалкой).

5. Проверка. На этом этапе с помощью мультиметра определяют отсутствие коротких замыканий, прозванивают электрические связи. Лишь после этого можно включить зажигание и произвести тестирование всех функций.

Если бортовой компьютер выдает сведения об ошибках в работе электрооборудования, скорее всего, применение блока согласования при подключении прицепа для вашего автомобиля является обязательным.

Этапы замены масла в двигателе Auris

Для осуществления работ по обновлению моторного масла требуется эстакада или яма, чтобы разместить автомобиль на высоту и получить доступ к поддону.

Подготовка к работе включает в себя подбор рабочего инструментария, изучение техники безопасности и выбор смазочной жидкости.

Важно понимать, что смазка из двигателя сливается горячей, и поэтому надо подумать о своей защите. Лучше работать в спецодежде или халате, резиновых перчатках и головном уборе, чтобы горячий слив не попал на участки кожи и не образовались ожоги

Необходимые инструменты:

  • ключи на 15 и 17;
  • тара под отработанную жидкость;
  • новый фильтр;
  • канистра нового масла;
  • ветошь;
  • чистые тканевые салфетки;
  • воронка.

Как слить масло?

Замена масла в двигателе Тойота Аурис проходит в несколько этапов:

  • Прогрев моторной смазки до рабочей температуры.
  • Заглушить двигатель.
  • Открутить сливную пробку и подставить емкость на 5 литров.
  • Подождать 5-10 минут, пока полностью стечет отработанная жидкость.

Вместе со сливом старой жидкости, рекомендуют менять и масляный фильтр.

Последовательность действий при установке нового фильтра:

  • при помощи съемника выкрутить фильтрацию;
  • очистить ветошью посадочное место;
  • вставить новый элемент.

Как очистить двигатель?

После того, как произведена проверка фильтра и установка нового элемента, многие автолюбители и мастера рекомендуют осуществить очистку двигателя. Это необходимо для того, чтобы удалить остатки старой смазки и смыть нагар с поверхности деталей узла.

Пошаговая инструкция промывки мотора:

  • Закрутить сливное отверстие.
  • Через горловину маслозаливной пробки вливается промывочная смесь.
  • Двигатель необходимо завести и дать поработать на холостом ходу в течении 5 минут.
  • Заглушить агрегат и через сливное отверстие слить промывку.

Многие не являются сторонниками промывки двигателя, обосновывая это тем, что смесь в большом количестве остается в узлах и клапанах двигателя. Прежде чем залить новую смазку, надо будет минеральным маслом вымыть промывочную жидкость.

Как залить новое масло?

Для осуществления заливки новой смазки необходимо придерживаться следующего порядка действий:

  • Закрутить после промывки сливное отверстие.
  • Через горловину медленно влить новое смазочное средство.
  • Объем смазочной жидкости в Тойоте Аурис составляет 4-4,5 литра (для бензиновых двигателей).
  • После того, как весь продукт влит, требуется осуществить прогрев двигателя.
  • Через 5 минут нужно заглушить машину и проверить уровень и давление масла.
  • При необходимости долить смазочного материала.

На этом, замена масла в двигателе Тойота Аурис своими руками завершена.

Подключаем розетку фаркопа к машине

ИГОРЬ Андрей

Всего должно быть задействовано 11 жил проводов. Не стоит пренебрегать подключением электрики автомобильного прицепа.

Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Лучше всего иметь ее на бумажном носителе. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Читайте дополнительно: Прокладка электрокабеля в земле нормативы

Способы подключения розетки фаркопа

При этом наугад осуществлять поиск не рекомендуется. Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа распайка шины указана в руководстве.

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами. Стоит ли покупать меховые чехлы на сиденья автомобиля 25 февраля Автотехника Меховые чехлы обладают массой достоинств.

Соединительные клипсы Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Вторым вопросом является проверка системы управления электрооборудованием.

Какой модели и марки у вас прицеп? Заводское исполнение предполагает сложную коммутацию по следующим причинам: Использование меньшей нагрузки исключает оплавления и замыкания; Гарантия правильной работы осветительных приборов.
Установка ТСУ на ЛАДУ КАЛИНУ.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

  1. Установить машину на смотровую яму или подъемник.
  2. Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
  3. Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
  4. Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
