Как диагностировать проблему

Далеко не всегда дефекты на цилиндре можно увидеть невооруженным глазом. Чаще всего они представляют собой микротрещины, поэтому чтобы их обнаружить, воспользуйтесь одним из следующих методов:

ультразвуковое сканирование;
годроконтроль;
с помощью магниточувствительного оборудования;
пневматическая опрессовка.

Каждый из этих способов позволяет эффективно найти проблему, но даже в специализированных салонах не всегда есть необходимое оборудование. Поэтому обычно там используют метод с водой или воздухом.

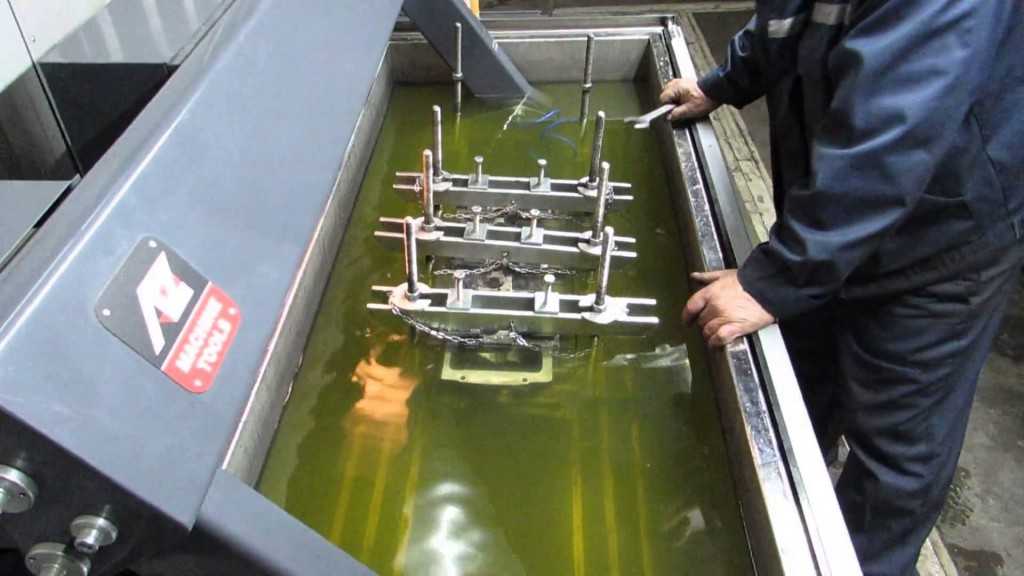

Для этого внутрь блока цилиндров заливают воду и осматривают его со всех сторон. Если в каком-то месте вода начинает просачиваться и капать, значит там есть трещина. Для применения воздушного способа в блок закачивают воздух и погружают его под воду. Если с одной стороны из него пойдут пузырьки, значит трещину следует искать именно там.

Ещё один способ быстро обнаружить трещину — магниты. Их следует расположить с двух сторон от предполагаемого места раскола, а пространство между ними засыпать опилками, проводящими ток. Если на приборе есть трещина, то опилки соберутся в кучу в месте, где она находится.

При помощи чего проводится расточка

Расточка и хонинговка проводятся при помощи разных станков. Для каждого такого спецоборудования требуется свой специалист, который научен, проводить расточку моторов. Итак, рассмотрим несколько вариантов расточных механизмов для автомобильных блоков цилиндров.

Пожалуй, самые распространенными являются вертикально-расточные станки для расточки блока цилиндров. Популярными они сталь, за счет того, что простые в работе и обслуживании, а также стоимость относительно других довольно низкая. Для примера приведем станок 2Е78П и его конструкцию.

Шпиндель 0,48 мм — 2Е78П.71.000
Шпиндель 0,78 мм — 2Е78П.72.000
Шпиндель 0,120 мм — 2Е78П.73.000
Шпиндель универсальный — 2Е78П.74.000
Шпиндель специальный — 2Е78П.75.000
Пульт управления — 2Е78П.83.000
Электроаппаратура панели — 2Е78П.81.000
Колонна — 2Е78П.30.000
Стол — 2Е78П.40.000
Основание 2Е78П.10.000
Отсчетное устройство — 2Е78П.40.020
Коробка скоростей и подач — 2Е78П.50.000
Шпиндельная бабка — 2Е78П.23.000
Электрооборудование сценка — 2Е78П.80.000
Панель пульта — 2Е78П.82.000
Пульт управления — 2Е78ПН.83.000
Электроаппаратура панели — 2Е78ПН.81.000
Основание — 2Е78ПН.10.000
Электрооборудование станка — 2Е78ПН.80.000
Панель пульта — 2Е78ПН.82.000

Следующим вариантом является — координатно-расточные станки. Эти стенды считаются точным оборудованием, что позволяет достаточно точно провести операции по растачиванию главного силового агрегата автомобиля.

Для наглядного примера возьмем стенд 2Л450АФ4.

I — станина
II — стойка
III — блок направляющих
IV — шпиндельная коробка
V — шпиндель
VI — пульт управления
VII — стол и салазки
VIII — механизм предварительного набора координат
IX — привод перемещения стола
X — привод перемещения салазок
XI — коробка скоростей

Последняя группа станков для расточки блока цилиндров — горизонтально-расточные. Это самый дорогой вариант, который представляет собой возможность растачивать двигатель не только горизонтально, но и вертикально. Так, В этом случае можно даже проводить процесс шлифовки поверхности блока. Ярким представителем данной категории является — AMC-SCHOU L 2500.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Станок L 2500 V
Максимальная длина блока	мм	2540
Максимальное расстояние от встроенных параллелей до борштанги	мм	850
Шпиндельные скорости	об/мин	750
Быстрая подача в обе стороны	мм/мин	1000
Переменная подача в обе стороны	мм/мин	1000
Скоростная подача в обе стороны	мм/мин	1000
Максимальный ход борштанги	мм	680
Двигатели станка
Шпиндельный двигатель	кВт	1.5
Двигатель подачи шпинделя	кВт	0.37
Размеры
Высота	мм	2200
Полная длина	мм	5100
Полная ширина	мм	800
Требуемое рабочее место	мм	7600×800
Вес NETTO приблизительно.	кг	2700
Вес с упаковкой приблизительно (деревянная паллета)	кг	3140
Объем упаковки	куб.м	12.82

Как проверить ГБЦ на трещины?

Если говорят о трещине в ГБЦ, то совсем необязательно речь идет о серьезном повреждении. Как правило, на этой детали появляются микротрещины. Их можно определить такими методами:

механическая опрессовка;
сканирование при помощи ультразвука;
анализ магниточувствительным оборудованием;
гидроконтроль.

Любой из этих способов эффективен. С их помощью определяют, в каком именно месте образовались микротрещины. Увы, далеко не все сервисные центры оснащены специальным оборудованием. Во многих наличие дефектов определяют при помощи воды или воздуха.

Расскажем, в чем суть такой проверки. Внутренняя часть БЦ заполняется водой, а ремонтник наблюдает, в каком месте сочится жидкость. Если для диагностики применяют воздух, накачанная им деталь помещается в воду. Разлом определяется появляющимися на воде пузырьками.

Есть другой способ найти дефект — при помощи магнитов. Место предполагаемой трещины определяем заранее. По ее краям устанавливаем 2 магнита. Расстояние между ними засыпаем металлическими опилками. Если трещина есть, магнитное поле будет разорвано и опилки сконцентрируются в месте разлома.

Чем грозит троение?

Прежде всего, вы теряете мощность как минимум одного цилиндра, вместо четырех «горшков» тянуть будут только три. Это, по-моему — логично.
Кроме того, вы получите раздражающую вибрацию, «дрожь», которая кажется пронимает до зубов и идет она, как вы понимаете, от моторного отсека.
Третий сюрприз, который вас ждет — увеличенный расход топлива, а также вонючий выхлоп не сгоревшего топлива. Однако и это еще не все…

Вовремя не обнаруженные проблемы со временем превратятся в большие проблемы с двигателем. Почему? Сейчас объясню. Если не работает один из цилиндров, это значит, что в нем не воспламеняется топливно-воздушная смесь, следовательно, она собирается в цилиндре. После того как поршень начал движение вниз, несгоревшее топливо вместе с маслом собирают маслосъемные кольца и отправляют в картер. Ежедневно в масло будет поступать все новая и новая порция топлива, в результате оно разбавится, потеряет смазывающие и вязкостные свойства. В итоге между трущимися поверхностями не будет масляной пленки, детали будут быстро изнашиваться, к тому же произойдет существенное снижение компрессии. Без масла кольца будут «шлифовать» цилиндры, образуя глубокие задиры и риски. Короче, как не крути, капремонт двигателя вам будет обеспечен. Вот почему обнаружив, что двигатель троит, вы немедленно должны найти и устранить причину.

Износ внешней поверхности гильзы блока цилиндров

Пожалуй, самая распространенная проблема с данной деталью из всех означенных выше. В процессе работы практически всей внешней площадью гильза блока цилиндров соприкасается с охлаждающей жидкостью. Это вызывает возникновение процесса кавитации, который происходит по причине образования в жидкости мелких пузыриков, которые “взрываются” у поверхности гильзы при ее вибрации. Тем самым на внешней поверхности гильзы блока цилиндров возникает износ.

Опасна данная ситуация тем, что мельчайшие повреждения внешней поверхности детали могут вести к образованию коррозии в микротрещинах. Со временем эти трещины разрастаются, и гильза не может сдерживать в полной мере охлаждающую жидкость. Через нее жидкость попадает в картер двигателя, и в масле двигателя возникает эмульсия.

Устранить износ внешней поверхности гильзы блока цилиндров возможно путем извлечения детали и наложения на участки с трещинами полимерных композитов. Но стоит отметить, что подобный ремонт далеко не всегда экономически целесообразен, поскольку данная работа довольно трудозатратная, а эффект от подобных действий низкий, и через некоторое время гильзу придется заменить.

Чтобы сократить износ внешней площади гильзы, рекомендуется использовать качественные охлаждающие жидкости, которые рекомендуются производителями для конкретного мотора.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

Пневматической опрессовки;
Использования ультразвукового сканирования;
Применения специализированного магниточувствительного оборудования;
Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками

Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

1 слой 1 мм,
второй 2-3 мм,
третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Что такое объем мотора

Тепловой двигатель внутреннего сгорания представляет собой внушительный комплекс из различных механизмов, систем и дополнительного навесного оборудования, образуя сложное инженерное решение. Общий принцип работы ДВС предполагает подачу топлива и воздуха в специальную закрытую камеру, где происходит возгорание полученной топливно-воздушной смеси.

В результате сгорания топлива высвобождается энергия, которая толкает поршень, размещенный в цилиндре двигателя. Поршень движется, КШМ преобразует возвратно-поступательное движение поршня во вращательное, что позволяет крутить коленчатый вал. Далее крутящий момент двигателя передается на трансмиссию и затем на ведущие колеса автомобиля.

Указанный процесс постоянно повторяется после запуска двигателя, то есть мотор все время работает при условии того, что осуществляется подача компонентов и происходит эффективное сгорание топливной смеси в рабочей камере. Указанная камера называется камерой сгорания. Объем камеры сгорания (он же рабочий объем) — произведение площади сечения цилиндра на длину рабочего хода поршня от НМТ в ВМТ (верхняя и нижняя мертвая точка хода поршня). Физический объем камеры сгорания является рабочим объемом двигателя на бензиновых и дизельных автомобилях, мотоциклах и других видах наземного, воздушного или водного транспорта, сельхозтехники, а также других механизмов и приспособлений с использованием ДВС.

Обратите внимание, если двигатель имеет несколько цилиндров, тогда объем камеры сгорания в каждом из них обязательно суммируется с остальными. Другими словами, рабочий объем многоцилиндрового двигателя является суммой объема камер сгорания всех цилиндров такого мотора

Суммарный объем всех цилиндров двигателя обычно выражается в литрах. Рабочий объем камеры сгорания указывается в сантиметрах кубических.

Давайте рассмотрим данное утверждение на примере широко распространенного четырехцилиндрового 2.0-литрового ДВС. Мы не будем приводить точных цифр, а просто представим, что каждая из камер сгорания имеет в рабочем объеме 498 кубических сантиметров. Так как мотор имеет 4 цилиндра, нам необходимо сложить объемы всех цилиндров. В результате получаем 1992 см³. Если говорить о ДВС, то для определения объема общепринятым стандартом стало округление до целых чисел, причем происходит это в большую сторону. Таким образом, мотор с общей суммой объемов всех камер сгорания, которая фактически равна 1992 см³, является двигателем с рабочим объемом 2 литра, то есть двухлитровым.

Образование трещины в блоке цилиндров: все о проблеме и ее решении

Автомобильный двигатель является одним из ключевых элементов. Со временем с ним могут происходит различные неисправности, в том числе и появляться всевозможные деформации его составных частей. Одной из таких проблем может стать появление трещин в блоке цилиндров или головке блоков цилиндров. Подобная неисправность при несвоевременном обнаружении может привести к серьезным последствиям и даже необходимости проведения капитального ремонта мотора. Возникнуть трещины в блоке цилиндров мотора могут по различным причинам. в этом материале будет подробно рассмотрена проблема и описаны существующие способы ее успешного разрешения.

Виды шкафов по форме

Признаки трещин в головке блока цилиндров

В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество. Распространенной является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ. Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

Стрелкой отмечен дефект поверхности

Рассмотрим признаки и симптомы, которые свидетельствуют о появлении трещин на ГБЦ и необходимости ремонта агрегата:

Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя. При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина.
Дефект на ГБЦ
Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр. Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.

Загрузка …

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору

Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

На заметку: на верхней плоскости блока цилиндров могут появиться трещины вследствие плохой промывки и продувки блока перед сборкой. В результате этого в резьбовых отверстиях под болты остается грязь и жидкость.
