Омыватели фар: устройство, разновидности, принцип работы

Выбор омывателя

Устройство для омывания фар является обязательным при установке на автомобиль ксеноновых фар. В статье об установке ксенона своими руками был указан самый простой и самый дешевый способ доукомплектации авто омывателем фар. Но такой способ хорошо подойдет лишь для того, чтобы узаконить установку ксенона и не получить штраф за неправильное переоборудование ТС. С точки зрение эффективности применение насоса, использующегося для омывания лобового стекла, крайне неэффективно. Из-за малого давления жидкость не будет эффективно удалять подмерзшие или высохшие отложения. Чтобы хоть как-то исправить ситуацию, вам придется включать омыватель на более продолжительный период, что приведет к перерасходу жидкости и удару по кошельку в зимний период.

Если на ваш автомобиль в более поздних годах выпуска либо в некоторых комплектациях устанавливался штатный омыватель фар, то можно купить оригинальный комплект. В таком случае количество переделок будет минимальным, но стоимость штатных устройств часто нельзя назвать гуманной. Именно поэтому рекомендуем остановить свой выбор на универсальных комплектах омывателей для фар, которые могут быть двух видов:

телескопические – распылители выдвигаются из отверстия в бампере напором поступающей омывающей жидкости;
струйные – на бампер вблизи фары крепятся распылители, наподобие тех, что используются для омывания лобового стекла.

Струйные или телескопические

Телескопический вариант куда приятней глазу и в целом смотрятся богаче. Но в эксплуатации струйные форсунки проще. На декоративные крышки телескопических форсунок в зимнее время налипает наледь, блокируя тем самым их высовывание; также по мере загрязнения и под действием морозов может начаться заедание механизма. Иногда в случаях блокировки крышки из-за повышенного давления в системе срывает шланги, что приводит к вытеканию жидкости. Также выдвижные форсунки сложнее в монтаже, так как для их установки может потребоваться изготовление индивидуальных кронштейнов.

На каких типах фар он используется

Омыватель в обязательном порядке устанавливается на автомобили с ксеноновыми фарами. Для галогенных он доступен в качестве опции. Дело в том, что галогенные и газоразрядные лампы имеют одинаковый принцип направления свет. Но ксенон обладает более сильным световым потоком. Наличие грязи или намерзшего льда на фаре проводит к рассеиванию светового пучка.

Галогенные лампочки просто теряют яркость и лишают водителя качественного освещения дорожной поверхности, а ксенон может слепить встречные машины, создавая аварийные ситуации. Поэтому для автомобилей со штатным ксеноном обязательно устанавливают омывающую систему.

Как включить омыватель фар

Очень часто начинающие автолюбители задают вопрос, как включить омыватель фар, если это устройство предусмотрено штатной конструкцией, а отдельной клавиши для его включения нет. В большинстве современных моделей омыватели фар работают в автоматическом режиме совместно с системой лобового стекла. Однако для активации недостаточно одного нажатия на клавишу включения системы мойки лобового стекла. Чтобы началась чистка фар, необходимо включить свет. Кроме этого, в некоторых моделях устройство включается, не при каждом нажатии клавиши омывателя лобового стекла, а циклично, через 3—5 нажатий.

Щеточные

Второй вид омывателей фар, а именно щеточные, являются более устарелым вариантом и устанавливались на автомобилях более старого года выпуска. Очистка фар в таком омывателе происходит благодаря щетке, которая плавно передвигается сверху вниз. Принцип работы щеточного омывателя фар напоминает работу обычных дворников на лобовом стекле автомобиля. Когда фара загрязнена, система подает на нее небольшое количество воды, а щетка под воздействием электродвигателя начинает свое движение, при этом удаляя все загрязнение. Такой вид омывателей фар в основном используется на фарах со стеклянным рассеивателем. Если использовать пластиковый рассеиватель, но щетка может сильно навредить его целостности. С развитием прогресса стеклянные рассеиватели ушли в прошлое. Такую же участь постигли и щеточные омыватели фар.

Любой вид омывателя фар имеет небольшой бачок, в котором и находится вода. В основном объем бочка рассчитано на 25 повторов очистки фар. Если комплект омывателей фар имеет только одну форсунку, то бачок в основном рассчитан на 2,5 л жидкости, а если форсунки сдвоенные, то бочок должен быть не меньше 4 л. Насос, который идет в комплекте омывателей фар, обеспечивает давление жидкости в системе. Высокое давление достигается благодаря роторному насосу, который включен в электрическую систему автомобиля.

Зачем нужен омыватель фар

Днем он однозначно не нужен, а вот для любителей езды по малоосвещенным трассам, ночью, в любую погоду требуется девайс, способный содержать фары в чистоте, поддерживая яркость светового потока и не позволяющий лучам освещения ослеплять встречных водителей.

Оптимальным выходом становится приобретение омывателя фар, который стопроцентно не гарантирует идеальную чистоту, но комфорт вождения однозначно увеличит.

Согласно требованиям закона, в странах ЕС и России омыватель фар безусловно рекомендован для ксеноновых фар, позволяя легко удалять соляной белый налет. Это связано с тем, что автолампы очень мощные. Свет должен освещать необходимый участок впереди машины, поэтому конструктивно в фаре есть рассеиватели и отражатели.

Загрязненная поверхность преломляет световой поток так, что он начинает мешать водителям встречного движения. К сожалению, дороги России покрывает липкая пленка, которая плохо поддается очистке. Такие автогиганты как Volvo и Volkswagen по умолчанию устанавливают омыватели, которые худо-бедно, но с задачей справляются, позволяя машине лучше подсвечивать дорогу.

Опытным путем установлено, что фароомыватели повышают безопасность езды при непогоде. Загрязнение на четверть фары снижает в два раза видимость!

Инструкция по самостоятельной сборке

О том, что это такое, пожалуй, знает каждый водитель, а о том, из каких компонентов он состоит, как его установить собственноручно, а также как правильно эксплуатировать – наслышан не каждый. Правильная эксплуатация купленного и установленного прибора продлит ему жизнь, а вас убережет от необходимости вручную мыть светотехнику.

Устройство для светотехники машины

Инструменты и материалы

В состав устройства входят следующие компоненты:

Роторный насос. Он устанавливается для подачи жидкости на форсунки. Таким образом он создает необходимое давление в пределах 0,2 Мпа. Насос работает ровно столько секунд, сколько предполагает качество жидкости в системе.
Соединительные шланги. Благодаря этому устройству форсунка омывателя фар обогащается жидкостью, поступающей из бака. Соединительные шланги могут быть различными и отличаться друг от друга относительно материала и длины.
Блок управления.
Бак для жидкости. В некоторых машинах устройство может располагаться в баке стеклоочистителя, так как их конструкции несколько похожи.
Набор форсунок и крепления к бамперу машины. Они могут быть двух видов: стационарными и телескопическими.

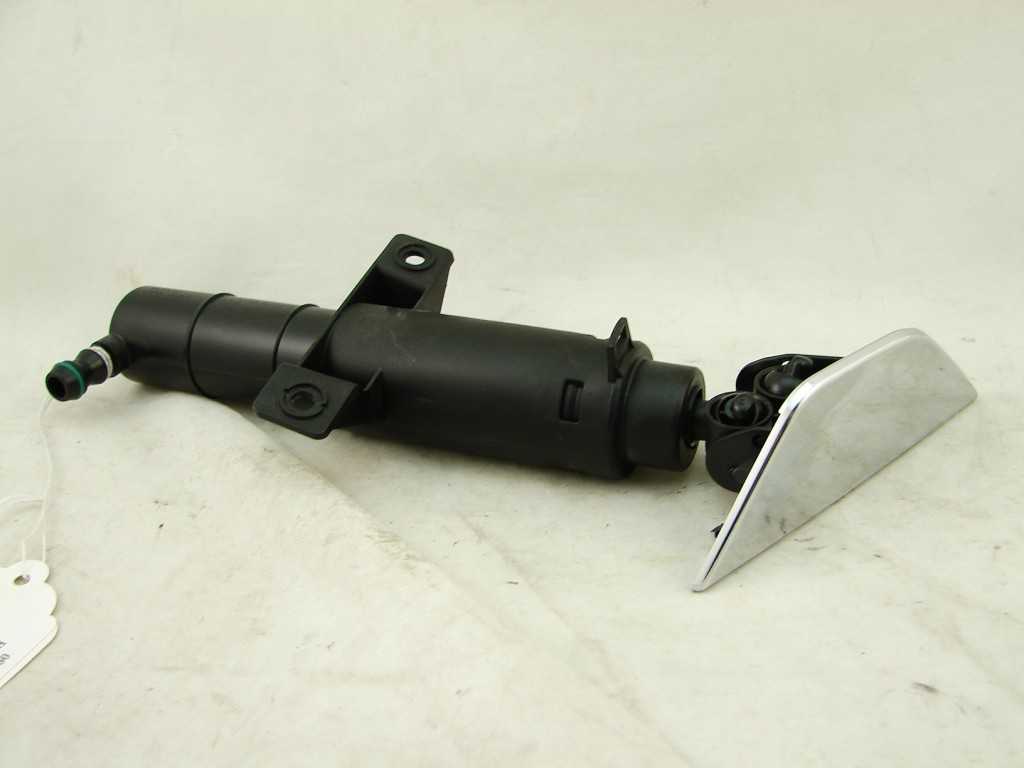

Телескопическая форсунка

В системе устройства также находится колодка предохранителей и электропроводка. Она предназначена для того, чтобы соединить насос с системой машины, а также контролировать его работу. Для некоторых автомобилей комплектация прибора может отличаться от стандартного набора. Это зависит от модели оптики автомобиля и отличительных черт бампера. В любом случае можно подобрать для себя подходящий вариант, не затрачивая особых усилий и средств.

Омыватель Скиф

Процессы

В бачке необходимо просверлить небольшое отверстие диаметром 15 мм. Оно подготавливается для насоса.
На подготовленное отверстие необходимо установить уплотняющую резинку. После этого можно установить насос.
Если корпус устройства хуже, чем материал из которого установлен бак, тогда насос необходимо прикрепить при помощи качественной изоленты. Некоторые водители делают это в любом случае.
Далее устанавливается бак, рядом с которым устанавливается клапан омывателя фар.
После этого можно устанавливать форсунки. Они устанавливаются сбоку от цента фары, если только на переключателе ближнего света установлен ксенон. Крышка форсунки омывателя фар должна находиться четко на своем месте. Расчет можно произвести при помощи линейки, чтобы не ошибиться с точностью посадки.
После того как крышка будет на месте, происходит подсоединение шлангов к электричеству.
В силу вступает кнопка омывателя фар.

О том, как заменить устройство своими руками, можно увидеть в видео от автора Oleg Zuyeff.

Подробная инструкция по установке своими руками

Омыватель фар может быть установлен на любой автомобиль. Прежде всего, нужно приобрести все комплектующие, которые соответствуют конкретной марке, а также сочетаются с общим дизайном. Стоит учесть, что есть комплекты, в которые входит накладка форсунки, которая избавит от необходимости сверления бампера. Обусловлено это тем, что все коммуникации монтируются на неё. Плюс ко всему в комплект должна входить инструкция по установке, бачок (может не входить), насос, трубки, реле. Когда все необходимое подготовлено, можно приступать к монтажу.

Независимо от выбранного набора, работу начинают с исследования бачка омывателя лобового стекла на предмет врезки дополнительной трубки. Если по каким-то причинам это невозможно, то ищем место под установку дополнительного бачка, который идёт в комплекте с устройством

Важно знать, что бачок желательно располагать вдали от элементов, которые подвержены нагреванию. Следующим моментом является поиск места под установку форсунок

Идеальным вариантом считается монтаж напротив центра фары. Для его вычисления достаточно присмотреться к рассеивателю: оптический центр имеет обозначение в виде круга.
Определившись с местом под распылитель, на бампере сверлим отверстие. Начинать нужно с малого диаметра, постепенно увеличивая его до соответствующего размера. Процедуру выполняют аккуратно и с внешней стороны, чтобы избежать поднятия краски.
Производим крепление форсунок. Для наилучшего сочетания с кузовом заранее подбирают оптимальный вариант.
Приступаем к установке бачка и насоса. Процесс монтажа может несколько отличаться, что зависит от конкретного комплекта.
Проводим коммуникации. Необходимо выбирать кратчайшее расстояние.
Осталось подключиться к электрике: насос соединяем с общей электросхемой, а управление выводим на отдельную кнопку. Можно подключить и к омывателю стёкол. На каком варианте остановиться, каждый выбирает сам. Если рассмотреть установку отдельной кнопки, то возникнут дополнительные хлопоты по подбору места, подключению. При монтаже на штатный омыватель, увеличивается расход жидкости.

Омыватели фар и их виды

Каждый водитель знает, что грязные фары – это одна из причин ухудшения освещения проезжей части. Известно, что если фары загрязнены более, чем на 20%, то качество освещения уменьшается в два раза, а это может послужить причиной ДТП.

Если ваш автомобиль оснащен ксеноновой оптикой, то вам просто необходимы омыватели фар. В случае их отсутствия, ксеноновые лучи будут сильно искажаться, что может привести к ослеплению других водителей встречного движения.

Омыватели фар обеспечат вам дополнительную безопасность на проезжей части и сделаю вождение более комфортабельным. Стоит отметить, что наличие омывателей фар в совокупности с ксеноновой оптикой являются обязательным по законодательству в большинстве стран мира. Бывает два основных вида омывателей фар струйные и щеточные.

Струйные

Первый вид омывателей автомобильных фар отличается тем, что они используются на всех современных автомобилях. Для очистки фар, такой вид омывателей, используют кинетическую энергию струи. Принцип работы заключается в том, что струя воды под большим давлением смывает все загрязнение на рассеиватиле фары.

На сколько хорошо будет очищена фара в первую очередь зависит от угла наклона струи, ее скорости расстоянием между фарой и непосредственно форсункой. Большинство современных автомобилей еще из-под конвейера выходят с данными омывателями фар, в ином случае их можно установить самостоятельно, приобретя для этого необходимый комплект омывателей фар.

Выбор комплекта

И так, с завода фароомывателя на вашей машине нет. Ничего страшного, это довольно распространенное явление, с которым многие борются своими руками. То есть выполняется самостоятельная установка соответствующего устройства

Кстати, омыватели являются важной составляющей при монтаже на авто ксенона и биксенона

Некоторые опрометчиво пытаются упростить схему, используя в качестве фароомывателя насос от стеклоомывателя, предназначенного конкретно для лобового стекла. На практике это сомнительное решение, поскольку в действительности эффективность окажется слишком низкой. Жидкость будет подаваться под незначительным давлением. А потому справиться с засохшими или примерзшими отложениями оборудование не сможет. Единственным выходом будет включение омывателя лобового стекла на более длительное время. Но в итоге вам все равно придется тратить дополнительные деньги на постоянную доливку омывающей жидкости.

Если вы хотите, чтобы фары чистились быстро и качественно, потребуется организовать систему с использованием насоса высокого давления.

Повезло тем, у кого на машине с завода предусматривается установка подобного устройства, но конкретно в вашей комплектации ее нет. Это дает возможность купить оригинальный комплект. Подключаться он будет предельно просто, поскольку конструктивно места под монтаж уже предусмотрены. Единственной проблемой будет высокая стоимость, из-за которой купить заводские комплекты решаются не все.

Потому чаще выбор падает на универсальные комплекты.Они делятся на 2 категории:

Телескопические. Перед тем как включить или отключить устройства, специальные распылители, входящие в комплект фароомывателя, начинают выдвигаться, а затем задвигаться обратно из отверстий, которые выполнены в бампере. В итоге омывающая жидкость подается под давлением через форсунки, и начинается процесс очистки поверхностей. По завершению уборки они возвращаются в исходное положение, скрываясь в бампере;
Струйные. Здесь все несколько проще. Распылители или форсунки просто устанавливаются на бампере. Расположение и расстояние выбирается так, чтобы напор жидкости попадал непосредственно на фары, сохраняя при этом достаточно большой напор. Они статичные, никуда не прячутся и не складываются. То есть распылители всегда остаются на виду.

На чем же остановить свой выбор? Об этом поговорим дальше.

Струйные против телескопических

Если судить сугубо по внешним характеристикам, то тут объективный перевес на стороне телескопических устройств. Они выглядят оригинальнее и дороже.

Но в плане эксплуатации струйные лучше. А точнее проще. Зимой крышка, которой закрывается телескопическая форсунка, может покрываться слоем льда. От этого она самоблокируется и не выдвигается. Плюс механизм может заедать при активной эксплуатации из-за низких температур. Если крышка заблокируется, насос все равно будет подавать жидкость под высоким давлением. Превышение давления, обусловленного тем, что напор есть, но жидкость не выходит, шланг может сорвать, вся омывайка вытечет. Плюс выдвижные варианты сложнее устанавливать, поскольку под них требуется индивидуальный кронштейн.

А вот по вопросу подключения к источнику питания между ними нет никакой разницы. Так что тут выбирать можно любой понравившийся вам вариант.

В продаже предлагается довольно внушительное количество универсальных омывателей для фар, которые отличаются внешним видом, конструктивными особенностями и нюансами монтажа. Среди производителей наибольшую популярность завоевали Скиф, Sho-Me и Hella.

Посетив Drive2 и ряд других тематических ресурсов, я заметил, что чаще всего универсальные фароомыватели ставят на подобные машины:

Ниссан Кашкай;
Тойота Авенсис;
Тойота Королла;
Митсубиси Паджеро;
Фольксваген Джетта;
Мазда 3;
Мазда 6;
УАЗ Патриот;
Шевроле Лачетти;
Шевроле Круз;
Митсубиси Лансер;
Шкода Октавия;
Митсубиси Галант и пр.

Подходящие для себя омыватели можете поискать в ближайших автомагазинах, либо просто зайти на Алиэкспресс. Хотя откровенно дешевые китайские комплекты покупать не советуют. Иначе в скором времени потребуется замена, либо будете думать уже о том, как снять эти девайсы.

Устранения распространённых неполадок

Для того, чтобы омыватель не вышел из строя, важно регулярно его использовать. В случаях, когда острой необходимости в очистке поверхности световых приборов нет, можно время от времени проводить профилактику механизма

Достаточно раз в неделю задействовать омыватель, чтобы не нарушилась его функциональность. Если же вы обнаружили, что устройство хоть и не утратило работоспособность, но на своё место по выполнении процедуры упорно отказывается возвращаться – не спешите расстраиваться, возможно, неисправность удастся устранить собственными силами.

Как правило, возврату омывателя на место препятствует попавшая в механизм грязь. Иногда нарушенную работу можно восстановить с помощью обычного масла типа WD-40. Достаточно просто смазать полозья, по которым перемещается омыватель и попробовать слегка подтолкнуть сопла рукой, чтобы они встали на своё место. Но иногда этого бывает недостаточно. В таких случаях можно попробовать другой эффективный способ починить испортившееся устройство.

Делается это естественным путём в обычных условиях. Отправьтесь на трассу за город и разогнавшись до сотни несколько раз задействуйте омыватель. Бывает, что благодаря силе встречного потока воздуха устройство самостоятельно становится на место и никаких дополнительных действий совершать уже не приходится. Этот метод даже предпочтительнее «проталкивания руками», т.к. всё происходит без применения лишней силы. Ну а залогом бесперебойной работы любого устройства можно назвать его постоянное использование.

Как сделать омыватель фар своими руками

Омыватель фар – это легкая конструкция, которую можно собрать своими руками. Для сборки конструкции покупается набор струйных омывателей. Он состоит из двух корпусов форсунок, для того, чтобы их можно было подогнать под разные типы бамперов. Для сборки омывателя приобретается еще и бачок. Можно использовать бачок, идущий в наборе, но обычно он бывает стандартным на два литра. Если необходим меньший или больший объем, то емкость покупается дополнительно. Для сборки понадобится крепежная планка для бачка. Место для установки конструкции нужно тщательно выбрать и обмерить. Теперь начинается процесс сборки:

В бачке просверливается отверстие под насос размером 15 мм. На отверстие накладывается уплотняющая резинка, а затем насос. Если корпус насоса уже, чем у используемой марки бачка, то насос крепится при помощи изоленты. После крепления насоса производится установка бачка. Рядом с бачком ставится клапан-тройник для распределения воды.
Далее переходим к установке форсунок. Их рекомендуется ставить в стороне от центра фары, в том случае если на ближнем свете установлен ксенон. Место установки форсунок тщательно измеряется линейкой для их точной посадки. Определив место установки, в бампере просверливается отверстие. Лучше не делать его сразу большим, а расширять постепенно под размеры форсунки. Сверлить рекомендуется с внешней стороны бампера. В этом случае краски поднимется минимальное количество. Затем нужно закрепить форсунки. Теперь от бака до форсунок нужно провести шланги. Желательно выбирать самый короткий путь, обходя нагревательные поверхности.
После подсоединения шлангов конструкция подключается к электричеству, а управление выводится на кнопку. Оптимальным местом для установки блока управления насосом считается блок зажигания и колонка сигнализации. Белый провод подводится к + габаритного фонаря. Красный провод проводится через предохранитель на + источник питания. Красный и черный провод, который находится рядом с белым сажается на + и – омывателя. Синий провод протягивается в салон, для установки кнопки активации. Синий провод подключается к + выключения габаритов. Его можно подключит и к подсветке прикуривателя.

Установка фарных омывателей своими руками

Если у вас нет времени на самостоятельный монтаж, если вы не дружны со слесарными и прочими инструментами, лучше воспользоваться услугами любого автосервиса – монтаж ОФ представляет собой не слишком сложную процедуру, поэтому и стоимость её будет не заоблачной.

Но значительная часть автомобилистов предпочитает усовершенствовать своё транспортное средство самостоятельно, не полагаясь на то, что сторонний специалист выполнит эту работу качественно и старательно.

Так что если вы решились положиться только на свои навыки и умения, вам наверняка пригодится описание примерного алгоритма работ.

Установка омывателя фар своими руками, как правило, начинается с демонтажа бампера. Вам будет нужно либо установить насос в штатный бачок ОВС, который в иномарках чаще всего устанавливают в полость между бампером и крылом, либо смонтировать отдельный бачок для омывателя фар. Форсунки устанавливают непосредственно на бампер, и для их крепления пластик нужно будет рассверливать. К этому нужно отнестись ответственно, поскольку если вы приступите к работе, а потом окажется, что конкретная модель омывателя по тем или иным причинам не подходит, дырки на бампере останутся, и вам придётся решать, как сделать их невидимыми.

Место для форсунок нужно выбирать таким образом, чтобы они располагались ровно посередине, то есть напротив оптического центра пластиковой линзы. На большинстве рассеивателей этот центр обозначается рельефным кругом. Аккуратно поставьте на бампере метки, где вы будете сверлить отверстия, и приступайте к работе. Пластик может оказаться хрупким, поэтому применяйте проверенную технологию – сначала работайте со свёрлами меньшего диаметра, постепенно увеличивая диаметр отверстий до нужного. Оптимальный вариант – использование минимум трёх подходов.

Помните, что сверление нужно производить исключительно с лицевой стороны – в противном случае при выходе сверла высока вероятность отслоения ЛКП. Установив и прикрутив форсунки, обязательно проверьте, насколько надёжно они закреплены, поскольку любой сдвиг повлияет на качество очистки рассеивателя.

Форсунки вместе с корпусом в большинстве случаев изготавливаются в чёрном цвете, и если вы хотите, чтобы они выглядели в тон цвету бампера, перед установкой форсунок омывателя фар нужно предварительно покрасить их в подходящий цвет (лучше всего это делать с помощью аэрозольного баллончика).

Главное – подобрать колер, идеально совпадающий с цветом бампера, и это для неподготовленного человека непростая задача.

После того, как форсунки и насос смонтированы, следует обеспечить соединение всех элементов в единую систему. Для этого используются шланги, тройники, хомуты и другие крепёжные детали. С прокладкой шлангов обычно проблем не возникает, как и с их подключением к форсункам, насосу и клапану.

Останется только подключить насос к бортовой электросети. Сделать это можно двояко:

использовать штатный насос, обслуживающий омыватель ветрового стекла. В этом случае вам придётся использовать ещё одно реле, включив его в существующую разводку, а шланги подвести к штатному насосу. Но учтите, что в этом случае включение дворников автоматически повлечёт за собой активизацию фароомывателей, что примерно вдвое увеличит расход жидкости;
второй вариант – монтаж насоса в отдельном бачке. Для этого один из его контактов должен запитываться на кнопку, входящую в комплект поставки. Её следует установить в салоне, желательно – на приборной панели. Дополнительное реле в этом случае не потребуется, поскольку активация насоса будет происходить при нажатии водителем клавиши. Второй контакт подключаем к питающему проводу (насос должен быть рассчитан на напряжение 12В).

Хотя первый способ не отличается экономичностью, он также имеет ряд преимуществ:

более простой монтаж – нет надобности в прокладке дополнительных проводов, не нужно искать место для кнопки;
включение омывателя фар не потребует поиска кнопки, что в движущемся на скорости авто нежелательно;
если вы относительно регулярно включаете дворники – можете быть уверенными, что и фары автомобиля содержатся в чистоте.

Проблема повышенного расхода омывающей жидкости на самом деле актуальна только зимой, при положительной температуре можно использовать воду и забыть о том, что оба омывателя работают параллельно.
