Самостоятельная установка корректора фар

Замена гидрокорректора фар

Если вы решили поставить гидрокорректор, устанавливаемый штатно на автомобилях «Лада» предыдущих годов выпуска, работы можно выполнить самостоятельно. На более современных машинах («Приора», «Калина», «Гранта» и т. д.) могут быть установлены электрические системы.

Разбор и снятие старого

Алгоритм действий по демонтажу гидрокорректора:

  • открутите винты на хомутиках, закрепляющих трубки на деталях корректора;
  • отсоедините от блок-фар исполнительные механизмы, крепящиеся на защелкивающихся фиксаторах;
  • из салона снимите вращающуюся ручку гидрорегулятора с ее места (она находится прямо на главном цилиндре);
  • открутите пластиковую гайку, посредством которой главный цилиндр приворачивается к «торпеде»;
  • вытащите его наружу (предварительно протолкнув резиновый уплотнитель в салон) в комплекте — с пластиковыми трубками, исполнительными механизмами.

Гидрокорректор в салоне со снятой рукояткой

Установка и подключение нового

Монтаж гидрокорректора вместо неисправного производится в обратной последовательности демонтажу – ничего сложного здесь не наблюдается.

Если вы решили установить электрическое устройство (оно идеально подходит вместо гидравлического), алгоритм действий будет несколько иной:

  • снимите с аккумулятора клемму «минус»;
  • демонтируйте старый гидрокорректор вместе с трубками, главным и рабочим цилиндрами;
  • вместо него поставьте электрическое устройство;
  • рычаг старого механизма в салоне демонтируйте;
  • «плюс» электрокорректора соедините с 20-м контактом колодки, «минус» можно «найти» под любой шпилькой кузова, контактирующей с металлом;
  • вместо пластиковых трубок проложите провода из комплекта и для надежности закрепите их с помощью диэлектрических хомутов к общему жгуту электропроводки;
  • закрепите на кожухах фар исполнительные механизмы;
  • верните на место снятую отрицательную клемму АКБ и проверьте работоспособность системы.

Установка нового устройства (главный цилиндр)

В ходе установки электрокорректора есть смысл попутно проверить эффективность работы оптики. Если вы заметили внутри блок-фары конденсат, ее лучше заменить, т. к. в дальнейшем уровень освещенности дороги будет только ухудшаться.

Еще:

  • черный налет внутри говорит о том, что лампочке осталось недолго «жить», поэтому ее нужно заменить и лучше это сделать заранее, а не в пути;
  • если вы заметили отслоение светоотражающего слоя, фару также придется покупать новую (менять лучше в комплекте оба блока сразу);
  • осмотрите линзу блока — если царапины и сколы серьезные, рекомендуется заменить старое стекло, используя специальный герметик при установке нового;
  • защитные колпаки перед установкой очистите от грязи.

Наилучший и самый дорогой вариант – установка системы автоматической коррекции. В этом случае водителю ничего делать не надо: устройство само отрегулирует пучок света. В конструкцию входят датчики, устанавливаемые впереди и сзади. Их задача – определение дорожного просвета на обеих осях автомобиля. Это позволяет «вычислить» наклон кузова и послать нужную информацию в электронный блок управления. Он дает команду исполнительным механизмам, и, учитывая скорость передвижения, последние через мотор-редуктор изменяют угол наклона головной оптики. Система довольно сложная, требует профессионального подхода при установке.

Регулировка света

После установки нового корректора (неважно, гидравлического или электрического), имеет смысл настроить световой пучок. Для этого нужна ровная стена, которую необходимо разметить в соответствии с рекомендациями производителя (см

в инструкции по эксплуатации авто). Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком.

Далее:

  • остановите автомобиль в пяти метрах от размеченной стены;
  • ручкой гидрокорректора выставьте правильный световой пучок;
  • каждая фара настраивается по отдельности;
  • если «усилий» гидрокорректора не хватает, воспользуйтесь механическими рычагами, расположенными на блок-фаре.

Схема разметки стены для регулировки света

Порядок замены

У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев . И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

  1. Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
  2. Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
  3. Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
  4. Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
  5. Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
  6. Протолкнуть внутрь салона и снять гидрокорректор;
  7. Новый корректор устанавливается в обратном порядке;
  8. Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.

Замена масла в автоматической коробке передач Шевроле Круз

Если вы хотите только заменить масло для автоматической коробки передач Шевроле Круз, просто используйте масляный насос, чтобы слить масло. Вы оставите небольшое количество масла для коробки передач на дне поддона и фильтра. Мне удалось вытащить 3,5 кварты с помощью вакуумного масляного насоса.

Это самый дешевый способ удаления, промывки и замены масла.

После того, как вы откачали всю жидкость, лучше всего измерить количество, а затем заменить. Используйте воронку в трубку щупа для измерения уровня масла, чтобы наполнить ее до нужного уровня.

Ремонт гидрокорректора фар ваз 2110

Корректировать световой пучок случается довольно часто, особенно когда сильно загружен багажник автомобиля, свет бьет прямо в глаза водителей автомобилей, движущихся на встречу вам. Если отражатель опустился, а регулировка не работает — наша инструкция поможет вам починить гидрокорректор фар ваз 2110, ремонт займет совсем немного времени.

Ваз 2110 фары Киржач – ремонт гидрокорректора

  • Откручиваем крепеж фар и снимаем их;
  • Разбираем фары: аккуратно снимаем стекла, затем металлические скрепки (6 штук);
  • При помощи ножа очищаем стекла от герметика;
  • Срезаем выпуклый профиль (в форме буквы П) на стекле;
  • Откручиваем саморезы (их 3) с оборотной стороны;
  • Вынимаем бумажный отражатель;
  • Рядом с отверстием гидрокорректора внутри корпуса осветителя располагается пружинка, которую надо снять;
  • Те же действия производим с двумя розочками из пластика от двух «вертушек», крепящих отражатель.

Сломанная железная защелка гидрокорректора

Резиновая прокладка на замену сломанной защелки

  • В итоге велика вероятность, снова пережать корректор;
  • Правильное решение — улучшить крепление, вставив шплинт из твердой проволоки между лепестками пластмассовой штуки.

Для ваз 2110 ремонт гидрокорректора фар закончен. Собираем фары в последовательности обратной разборке. Предварительно очищаем старый герметик, затем наносим новый.

Второй способ ремонта

  • На винтах регулировки нарезаем резьбу (метрическая 3);
  • Закручиваем их в сам осветитель, затем одеваем шайбы;
  • Вынимаем пластиковые крепления;
  • Надеваем планку с расположенными на ней модулями дальнего света и ближнего;
  • Сверху надеваем: шайбу, на шайбу-пружину, поверх пружины еще шайбу. Рекомендуется использование контргайки;
  • Закручиваем все;
  • Фиксируем конструкцию при помощи анаэробного герметика.

Контроль уровня

Проверка уровня трансмиссионной жидкости в КПП Рено Логан – хлопотная, но несложная процедура, которая обычно проводится на смотровой яме или на эстакаде

Важно проследить, чтобы автомобиль встал строго по горизонтали, без перекосов, иначе произойдет недолив смазочного материала

Чтобы провести замер жидкости, потребуется следующее:

  • емкость для сборки масла;
  • фонарик;
  • стальной стержень (щуп);
  • гаечные ключи на 8 и 10 мм.

Пустая механическая коробка передач вмещает в себя до 3,5 литров, а АКПП – 4 литра смазочного материала. Обычно жидкость добавляют, пока она не начнет выливаться из контрольного отверстия. Если в коробку поместилось меньшее её количество, значит, машина стоит под углом. Ее нужно разместить горизонтально, затем снова добавить смазку.

На крышке может быть мелкая металлическая пыль, появившаяся после естественной обкатки двигателя. Если кроме нее есть стружки металла, это указывает на повреждение шестерен. Без срочного ремонта здесь не обойтись.

Независимо от того, что утверждает производитель Рено Сандеро, расходные материалы в МКПП и «автоматах» требуют регулярной замены или хотя бы долива. Для этого не понадобится никаких особых приспособлений, кроме гаечных ключей и гаражной ямы. Однако придётся купить ещё и качественный материал, например, Elf Tranself NFJ 75w-80.

Принцип работы гидрокорректора фар

Для большинства реализаций корректоров с гидравлическим приводом верхнее положение фар соответствует максимальному давлению в системе, причём это состояние является умалчиваемым. Когда переключатель, располагаемый на приборной панели, перемещается в другие положения (на вазовских моделях они обозначаются римскими цифрами от I до IV), в системе трубопроводов возникает разрежение, поршни втягиваются, поворачивая фары вниз. Конкретно этот механизм реализован следующим образом: шток главного цилиндра с помощью рычажного шарнира соединён со штоком, расположенным непосредственно в пространстве фары. Опорной точкой при этом выступает рычаг, в состав которого включён регулировочный винт. Другими словами, работу гидрокорректора фар можно представить как качели: с помощью регулировочного винта происходит подъём или опускание опорной точки, что позволяет корректировать положение плафона с оптикой.

Намного более серьёзным недостатком можно назвать течь уплотнителей. Если автомобиль длительное время загружен (это может быть как груз, перевозимый в багажнике, так и пассажиры на заднем сидении), вероятность возникновения разгерметизации уменьшается, поскольку в этом случае фары будут находиться в крайнем нижнем положении при минимальном давлении в системе. Но обычно автомобиль загружен слабо, а если учесть невысокое качество резиновых уплотнителей и их подверженность разрушаться при воздействии резких перепадов температур, характерных для зимнего периода, то протечки гидрокорректора фар можно смело назвать их главной болезнью. В результате происходит подклинивание поршней и невозможность регулировки светового луча. При исправном корректоре свободный ход главного поршня – 7 или более миллиметров.

Устранение неисправностей

Самостоятельно отремонтировать корректор — задача не из легких. В случае с автоматическим устройством панель приборов выдаст ошибку, которую можно считать сканером и с ее помощью обнаружить поломку.

Ремонт гидрокорректора фар потребует замены трубок с жидкостью, которые соединены с рукояткой на панели управления. Если при регулировке положения штока угол меняет только одна фара, то требуется диагностика и замена одного из поршней, передающих усилие.

Если не работает корректор фар с электрическим управлением, то панель приборов также покажет ошибку, считав которую, можно понять причину.

Чтобы не нанести вред оборудованию и блокам, диагностику следует проводить только сертифицированным прибором.

Автоматические корректоры фар

Все сравнительно новые автомобили, подходящие под европейские стандарты качества, оснащены автоматическим корректором фар. На сегодняшний день существует два вида корректоров: динамический и квазистатический.

Квазистатические корректоры изменяют положение фар в той ситуации, когда наклон авто меняется под воздействием давления тяжёлого груза или ввиду больших скоростей. Так как легковые авто не так часто перевозят критически тяжёлые грузы, то от корректора и не требуется моментального отклика. Конструкция подобных элементов включает два сенсора, каждый из которых отвечает за ось авто. Связь поддерживается посредством рычагов, а управление — с помощью электронного блока. Сам же регулятор установлен на приборной панели с левой стороны от руля.

Динамические корректоры гораздо дороже. Но это не уменьшает их популярности и необходимости. Подобные устройства установлены в авто с ксеноновыми фарами. Именно из-за большого и мощного потока света, который они излучают, возрастает вероятность неверной регулировки. Именно динамические корректоры позволяют избежать ситуации, в которой встречный водитель может быть ослеплён. Ксенон, который даже короткое время светит в глаза, негативно влияет на зрение, в результате чего оно ослабевает. А при ночной езде это может привести к моментальному ослеплению и потери ориентации водителя на встречном авто.

Динамический механизм в несколько раз быстрее срабатывает на изменение положения кузова автомобиля. Благодаря этому корректор срабатывает буквально моментально. Это способствует удержанию светового луча при следующих манёврах:

  • езда по неровной дороге;
  • резкое торможение;
  • вхождение в повороты.

Для повышения надёжности динамического механизма даже сегодня разрабатываются бесконтактные датчики, способные зафиксировать положение кузова. Пока в большей части авто с динамическими корректорами используются потенциометры.

Личный кабинет Платон: вход по логину и паролю

«Платон» (сокр. от «плата за тонны») – система взимания компенсации за передвижение грузовых автомобилей по федеральным трассам. Мера является обязательной и применяется относительно большегрузов вместимостью от 12 тонн. Говоря простым языком, водители грузовиков должны платить деньги в казну за то что они портят дороги, эти денежные средства идут на ремонт этих дорог. Чтобы было удобно, владельцам большегрузов необходим личный кабинет Платон. Как его получить и для чего он нужен мы подробно объясним в этой статье ниже.

Регистрация в личном кабинете

Для прохождения регистрации пользователю понадобятся действующие номер телефона и электронная почта. Чтобы начать процедуру, необходимо кликнуть значок «Зарегистрироваться» на странице lk.platon.ru

Система предложит выбрать страну проживания и тип клиента:

  • физическое лицо
  • индивидуальный предприниматель
  • юридическая организация

От статуса плательщика будет зависеть пакет документов, который потребуется при заполнении персональной анкеты.

Нажав кнопку «Далее», пользователь будет перенаправлен к разделу «Данные о владельце ТС».

1) Физическое лицо При заполнении персональной анкеты ФЗ указывает следующие сведения:

  • фамилия и имя владельца ТС;
  • ИНН (указан в свидетельстве о постановке на учет в органах налоговой);
  • действующий e-mail;
  • контактный телефон.

По окончании процедуры регистрации на почту будет отправлено информационное письмо.

2) Индивидуальный предприниматель ИП также заполняет ФИО, контакты, вводит действующий ИНН и ОГРНИП.

Система запрашивает сокращённое наименование ИП. При его отсутствии данную графу можно оставить пустой, либо указать фамилию владельца ТС.

3) Юридическое лицо Представитель организации указывает следующие данные:

  • форма организации;
  • полное наименование учреждения;
  • сокращенное наименование ЮЛ;
  • официальный e-mail учреждения;
  • контактный телефон;
  • КПП;
  • ИНН;
  • ОГРНИП;
  • Юридический адрес компании.

После заполнения персональных сведений пользователь переходит к указанию своего местоположения. ФЗ и ИП выбирают адрес по месту регистрации, а также фактический.

ЮЛ могут проставить отметку, что адрес местонахождения совпадает с юридическим, либо заполнить графы вручную.

Заявитель также указывает банковские реквизиты получателя, среди которых:

  • наименование банка получателя;
  • БИК банка получателя;
  • корреспондентский счет;
  • расчетный счет;
  • наименование получателя.

При наличии официального представителя владелец ТС может оформить на его имя личный кабинет Платон. С помощью второго аккаунта доверенное лицо получит доступ к операциям клиента и будет представлять его интересы. Данная функция получила название «Менеджер ВТС». Для ее подключения пользователь указывает ФИО представителя, его почту и номер мобильного. Пользователи, не имеющие доверенных лиц, о.

Вход в личный кабинет Платон

Для входа в систему «Платон» заявитель должен указать пароль с достаточным уровнем сложности и загрузить на сайт сканы документов:

  • свидетельство о государственной регистрации;
  • свидетельство о постановке на налоговый учет.

Сотрудники «Платон» проверят загруженные документы на подлинность. О результате проверки пользователь системы будет уведомлен по эл. почте.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

  • обламывание, перетирание проводов, образование окислов в разъемах;
  • износ элементов электродвигателя;
  • перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

Гидрокорректор фар ВАЗ 2110 — устройство, принцип действия и замена

Метки:ВАЗ 2110/2111/2112Корректор фар

Все переднеприводные автомобили ВАЗ, в том числе и 2110, оснащены устройством, позволяющим регулировать наклон отражателей фар в зависимости от положения кузова относительно горизонтали. Причем сделать это можно, не выходя из авто, с водительского места. Стоит повернуть соответствующую ручку на панели приборов и гидрокорректор фар опустит/поднимет световой пучок так, чтобы он оптимально освещал приближающийся участок дороги. К сожалению, такое гидравлическое устройство довольно часто выходит из строя. Это делает отражатели фар неуправляемыми со всеми вытекающими неудобствами. Приходится делать ремонт гидрокорректора фар, что в подавляющем большинстве случаев заключается в замене корректирующего устройства в сборе. Далее узнаете принцип работы гидравлического корректора и способ его замены.

Гидрокорректор фар ВАЗ 2110

Устройство корректора положения отражателей ВАЗ 2110

  • главным цилиндром, установленным под приборной панелью, давление в котором регулируется ручкой, вынесенной на панельную поверхность в салон;
  • рабочими цилиндрами, интегрированными в корпус блок-фар;
  • трубками, которые соединяют главное устройство с двумя рабочими.

Здесь еще стоит упомянуть рычаг, передающий усилие со штока рабочего цилиндра на отражатель. Однако эта деталь не входит в гидравлическую систему и замене при ремонте не подлежит.

Рычаг корректора внутри фары

Принцип действия гидрокорректора ВАЗ 2110

Работает корректор по достаточно простому принципу.

Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы.

В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.

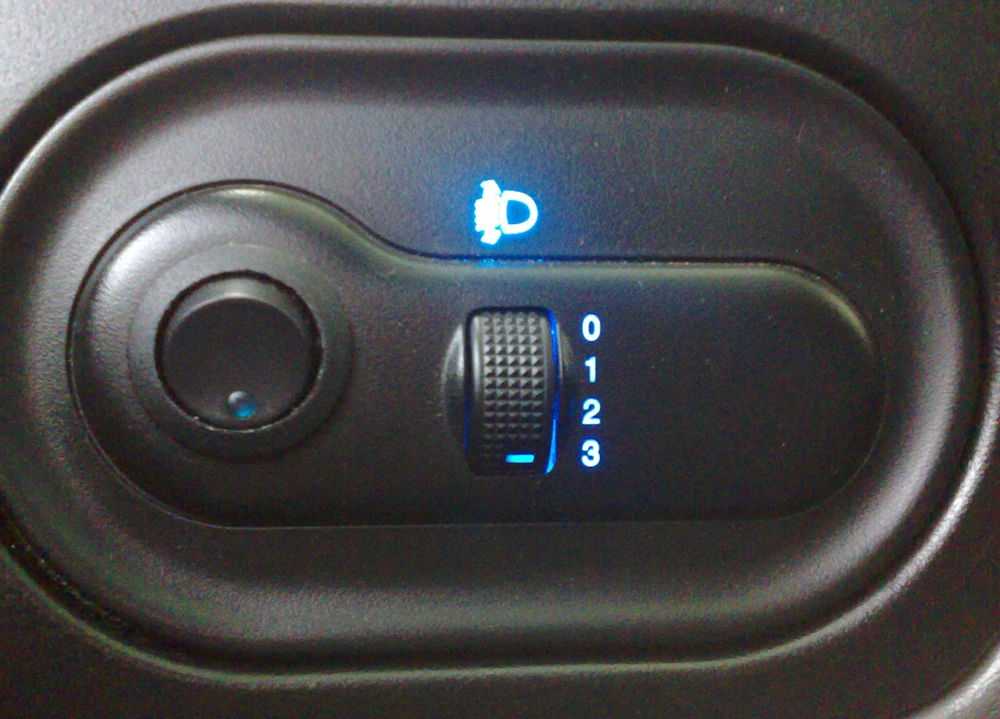

Ручная корректировка света фар

Причины выхода из строя гидравлического корректора ВАЗ 2110

Негативное влияние на целостность и работоспособность элементов системы гидрокорректора оказывают частые и значительные перепады внешних температур.

Результатом резких температурных скачков может стать растрескивание резиновых уплотнительных элементов, установленных как на главном, так и на рабочих цилиндрах. Это, в свою очередь, приводит к подтеканию жидкости.

В итоге давление падает, и система становится неработоспособной.

  Какие светодиоды лучше для авто?Поврежденный гидрокорректор фар ВАЗ 2110 (протекание жидкости)

Реже причинами выхода из рабочего состояния могут быть:

  • заклинивание поршня в рабочем цилиндре (в этом случае не поворачивается один из отражателей);
  • механическое повреждение соединяющих трубок.

По какой бы причине ни произошла поломка гидрокорректора, возможен только один эффективный вариант ремонта — замена устройства новым. Ремонт, к сожалению, здесь не предусмотрен.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

  1. Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
  2. Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
  3. Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
  4. Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
  5. Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
  6. Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
  7. Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

Опрос: Пострадали ли Вы уже от ям на дорогах?

Автоматические корректоры фар

В процессе движения, особенно на пересеченной местности, водитель не всегда может оперативно реагировать на изменение дорожной обстановки, вовремя производить переключение положения фар вручную. В темное время суток для ослепления водителя встречного автомобиля достаточно доли секунды. Кроме этого, ручная корректировка предполагает элемент субъективности принятого решения, неточность установки светотеневой границы.

Видео — корректор фар A8:

На современных автомобилях устанавливают автоматизированные корректоры фар, в схему которых входят:

  • датчики положения;
  • блоки управления (самостоятельные и интегрированные в другие системы управления кузовом авто);
  • исполнительные механизмы.

В качестве датчиков положения автомобилей первоначально применялись потенциометрические (резистивные) датчики. Датчик механически крепится на кузовном элементе. Движок потенциометра приводится в регулирование рычагом, закрепляемым на рычаге соответствующего колеса. Для эффективного регулирования в таком случае достаточно установки трех датчиков: на передних колесах и заднем мосте. Резистивные датчики недолговечны, поэтому со временем перешли на электромагнитные датчики, датчики Холла, ультразвуковые датчики расстояний. Принцип их механического действия не изменился.

Сигнал с датчиков положения поступает на блок управления корректором фар. В большинстве современных автомобилей территориально он расположен в блоке управлением кузовом либо в непосредственной близости от него.

Производители используют стандартные схемы обработки аналоговой либо цифровой информации о положении кузова. Более продвинутые системы корректируют положение светового потока, учитывая вектор движения (вправо-влево, вверх-вниз). Впервые такие динамические системы начали экспериментально устанавливать на гоночные автомобили. В процессе обработки информации они руководствуются помимо сигналов датчиков, цифровой информацией с блока ABS. Сейчас такими системами оснащено большинство серийных автомобилей среднего и премиум класса.

Ремонт корректировки фар ВАЗ 2110

Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Если в один момент Вы заметили, что упал отражатель и корректировка света не работает, то можно попробовать сделать ремонт фары 2110 своими руками. Речь пойдет об оптике Киржач. Для начала снимаем фары, а затем разбираем (снимаем стекла, которые на герметике и 6 металлических скрепок.) Отрезаем герметик по периметру с помощью ножа: На стекле срезаем выпуклый П-образный профиль, а на пластике фары «впуклый». Снимаем отражатель из бумаги, для этого откручиваем 3 маленьких самореза с обратной стороны.Внутри фары в районе отверстия гидрокорректора видим пружинку, которую необходимо снять. Также 2 пластиковые розочки от 2 «крутушек», которые держат отражатель. Снимаем отражатель, сжимая розочки.Шарик на кончике защелкивается в пластмассу, а металлическая шпулька защелкивается во 2 канавку и не дает выкрутить регулировку дальше нее. Если при регулировке фар сильно перекрутить гидрокорректор, то легко сломать металлический ограничитель/защелку. Поэтому шарик выскочил из плас.Весь ремонт фары будет заключаться в замене сломанной металлической детали на сантехническую прокладкуТакая резиновая прокладка не совсем правильное решение, потому что она не дает четкого понимания того, когда регулировка фары в дошла до крайнего положения и уперлась. Поэтому можно также с легкостью опять перекрутить и снова придется ремонтировать.Правильнее доработать крепление, например, вставить между лепестками этой пластмассовой штуки шплинт из проволоки.Сборка фары в обратной последовательности, отчищаем старый герметик и наносим новый, устанавливаем стекло.Другой способ отремонтировать гидрокорректор:Нарезаем резьбу м3 на регулировочных винтах. Далее вкручиваем их в фару и одеваем шайбы. Вытаскиваем пластиковые крепления. Одеваем планку с модулями ближнего и дальнего света. С верху одеваем еще одну шайбу, далее пружину, и еще одну шайбу, и закручиваем весь этот бутерброд. Желательно использовать контргайку и зафиксировать анаэробным герметиком.

Ремонт фары без разборки

1. Особо ловкие руки могут попробовать защелкнуть шарик на конце «крутилки» в пластмассу не снимая стекло, действуя через отверстия с обратной стороны фары для смены лампочек. 2. Просверлить отверстие сверху фары напротив пластмассовой защелки. В отверстие вставляем отвертку и защелкиваем цангу на шарик регулятора. Не забываем заклеить просверленное отверстие. 3. Потребуются по одной навесной петле от мебельных шкафов на каждый вырванный узел корректора. Петли представляют собой полоски из металла (5-6см в длину). На них есть несколько отверстий для крепления непосредственно к шкафу, а сверху продолговатый вырез с отверстием, на который он и цепляется. Нам нужно аккуратно завести наш навес в прорезь на регулировочном винте и сдвинуть его, чтобы прорезь оказалась в узкой части навеса. Поддерживая навес, чтобы он не сдвинулся выворачиваем с небольшим усилием винт до упора. Таким образом, мы зажимаем и фиксируем навес, который располагаем в горизонтальной плоскости. Теперь берём электродрель и сверлом на 3мм сверлим отверстие в металлическом основании фары, там где есть отверстие на навесе. Теперь остается лишь завернуть туда саморез, но не очень длинный, иначе он упрётся в отражатель дальнего света. Прорезь на навесе намного надёжней закрепит регулировочный винт и сломать её теперь не получится. Схема на фото.

Как сделать ручной корректор фар

Преимущество метода в том, что при поломке гидрокорректора не нужно пытаться его починить, а легче сделать ручную регулировку фар. Для одной фары нам понадобится:

  1. Корпус старого рабочего корректора.
  2. Болт М8, длина 6-7-10см.
  3. Две гайки с немного обточенными гранями для фиксации болта в корпусе.
  4. Контргайка.

С обратной стороны корпуса корректора сверлим отверстие, чтобы болт нормально в нем двигался. Аккуратно сточенные гайки позволяют сидеть конструкции плотно. Для уверенности можно посадить гайки на эпоксидку. Хвост винта сделан гладким.Другие проблемы с фарами ВАЗ 2110: дребезг света, либо выход из строя и ремонт гидрокорректора фар, который проще заменить на более надежный электромеханический. xn--2111-43da1a8c.xn--p1ai

Выводы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
