Принцип работы газогенераторных автомобилей на дровах

Изготовление дровяного газогенератора для частного дома

Советы мастеров

Тому, кто решил изготовить газогенератор на дровах своими руками, полезно прислушаться к советам специалистов и тех домашних мастеров, кто уже прошел этот путь. Остановимся на некоторых моментах, которые следует учесть при изготовлении газового генератора.

Выбор материала, из которого решено изготовить газовый генератор, должен быть продуманным. Элементы топочной камеры лучше всего изготовить из низкоуглеродистой стали. Это обусловлено жесткими температурными условиями работы этой части конструкции вкупе с воздействием выделяющегося конденсата.

Верхняя крышка генераторной колонки кроме запорного устройства должна быть укомплектована уплотнителем, обеспечивающим герметичность. Уплотнитель можно изготовить из асбестовой полосы или использовать шнур из того же материала. Выполнение этого условия воспрепятствует неконтролируемому проникновению воздуха внутрь генератора и утечке пиролизного газа.

Еще один совет касается необходимости установки обратного клапана, чтобы избежать выхода газа.

Колосники камеры сгорания должны быть изготовлены из чугуна. Поскольку эта часть конструкции нуждается в постоянной очистке, лучше сделать ее выдвижной.

Для подачи воздуха можно предусмотреть вентилятор.

Конструкция загрузочного люка должна быть такой, чтобы в случае переизбытка топлива и газа было удобно выбросить часть балласта.

Относительно применения газогенератора на дровах, многие мастера, испытавшие эти устройства в работе, подчеркивают, что использование их на автомобильном транспорте сегодня вряд ли может иметь перспективы. В этом качестве они чересчур громоздки и неэффективны. Гораздо более интересным является использование таких генераторов для питания стационарных двигателей внутреннего сгорания электрических генераторных агрегатов. В этом варианте можно получить источник дешевой электрической энергии, вырабатываемой из древесных отходов.

В заключение хочется добавить, что сама по себе идея получения газообразного топлива из древесины не нова. Еще в годы Великой Отечественной войны, в условиях дефицита жидкого углеводородного топлива, дровяными газогенераторами комплектовались небольшие грузовики – полуторки.

Сам процесс пиролиза применяется сегодня в распространенных моделях котлов длительного горения, производимых очень известными фирмами. Использование пиролиза в отопительных системах позволяет получить максимальное количество теплоты от сгорания топлива, при этом редко осуществляя его загрузку.

Для тех, кто хочет больше узнать о возможностях генераторов, использующих процесс пиролиза, увидеть, как изготавливают газогенераторы на дровах своими руками, видео ролики, выложенные в сети, окажут в этом помощь.

Установка и место установки

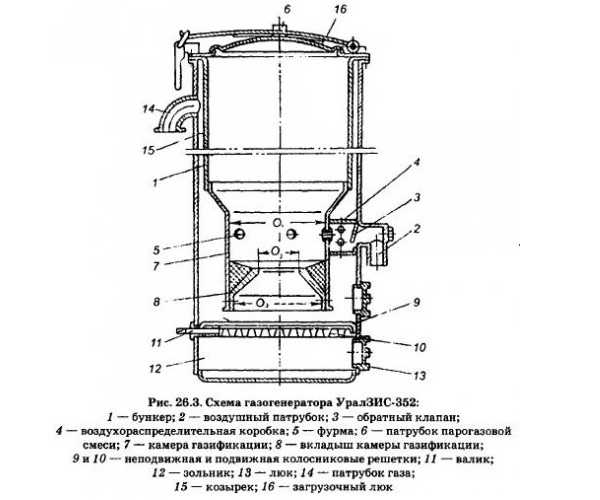

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности).

Разделяются по процессу газификации:

1. Прямого.
2. Обращенного.
3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

• угарный газ (оксид углерода СО);
• водород (Н2);
• метан (СН4);
• прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

• газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;

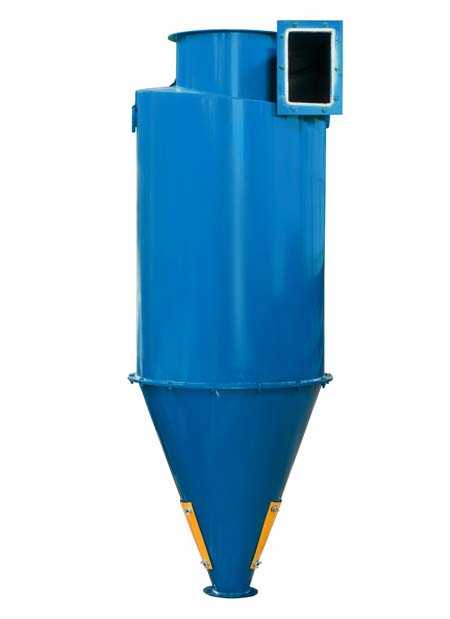

• первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
• вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
• охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
• тонкая очистка;
• отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

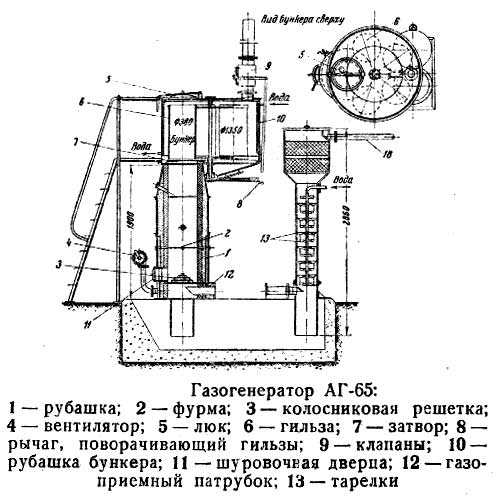

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Преимущества и недостатки такого агрегата

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

1. Прямого способа генерации;
2. Обратного;
3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

• Бочка;
• Трубы;
• Радиатор;
• Фильтры;
• Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

• Бункер;
• Отсек сгорания;
• Воздухораспределительная часть;
• Колосниковая решетка;
• Патрубок;
• Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:[su_youtube url=»https://www.youtube.com/embed/ewKUxQrZO4E»]

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

Как сделать своими руками

• толстый лист металла или железная труба (можно использовать бочку);
• уголки из стали (5×5);
• петли, дверные задвижки;
• труба для дымохода;
• прутья арматуры.

Число материалов и различных дополнительных элементов зависит от размера помещения и задач, возлагаемых на отопительное оборудование.

Печь имеет два отсека. Камерой дожигания станет специальный лабиринт, расположенный в верху прибора. Его изготавливают из пластин металла, располагая их параллельно по отношению друг к другу.

Его делают прямоугольной формы, при этом свариваются между собой несколько металлических листов. Можно использовать готовую бочку или кусок толстостенной трубы.

Подготовка рабочих элементов

Сначала необходимо разметить, а затем вырезать детали будущей печи: бока, верх, панель для колосника, пластины для газового лабиринта (3 шт.). Края подобных элементов нужно зачистить шлифмашинкой.

Отверстие круглой формы вырезают в верхнем элементе печи, туда будет подсоединяться дымоход. В передней стенке корпуса делают люки в виде прямоугольников (для дров и поддувала).

Металлические куски, выполняющие функцию дверок, шлифуют и крепят к ним петли. Края таких конструкций нужно обварить, чтобы обеспечить плотное прилегание.

Пластины для газового лабиринта

В 10 см от верха фасада, перпендикулярно ему, устанавливают пластину. Она должна быть на 7 см короче длины всего прибора отопления. Сзади к ней прикрепляют еще две пластины такого же размера. Отступ от верха – 15 см. Эта конструкция станет после полной сборки печи газовым лабиринтом, замедляющим движение газа.

Монтаж колосников

К бокам корпуса необходимо приварить на одинаковой высоте уголки (2 шт.). На них будет установлена колосниковая решетка. Ее изготавливают из прутьев арматуры или из металлического листа с большим количеством щелей.

Окончательная сборка

Все детали соединяют уголком при помощи сварки. Края зачищают шлифмашинкой и красят огнеупорным составом.

Подобная самодельная печь может обогревать небольшие по объему хозяйственные помещения. После сборки необходимо провести ее испытания. Если все сделано правильно, то прибор начнет достаточно быстро обогревать помещение (в течение 30 минут).

Как сделать своими руками?

Устройство и принцип работы

Рассматриваемое устройство имеет несложную конструкцию, ведь все процессы, что внутри него происходят, основываются на горении пиролизного типа. То есть принцип работы будет таким же, как в пиролизных котлах, в которых древесина горит при нехватке кислорода, выделяет много различных газов. Состоит газогенератор на дровах из следующих элементов:

• бункера;
• корпуса;
• камеры сгорания;
• загрузочных люков;
• решетки колосникового типа.

Теперь скажем о них чуть подробнее. Корпус обычно делается из листовой стали и имеет либо прямоугольную, либо цилиндрическую форму. Снизу к нему привариваются ножки. Если говорить о бункере, то этот элемент также делается из листовой стали, которая содержит в себе мало углерода. Он обычно бывает цилиндрическим или прямоугольным. Он вставляется внутрь корпуса и прикрепляется к его стенкам шурупами. А также обязательно должна быть крышка, что будет закрывать верхнее отверстие, ведущее в бункер. Как уплотнитель обычно используется асбест.

Отсек сгорания располагается снизу и делается из стали, в которой содержится много хрома. Именно здесь происходит горение твердого топлива при недостаточном количестве воздуха. Между внутренними частями корпуса и этим элементом обычно располагаются асбестовые шнуры. А на стенках по бокам устроены фурмы для доступа кислорода, через которые идет его подача в камеру сгорания. Фурмы соединены с баком воздухораспределения, что сообщается с окружающей средой. Когда кислород выходит наружу, то преодолевает клапан обратного типа. Он необходим для блокировки выхода сформировавшегося при горении дров газа в атмосферу.

Колосниковая решетка обычно находится внизу газогенератора. Она должна поддерживать горючее раскаленным. Кроме того, через специальные дыры зола, что образовывается в ходе горения дров, оказывается в зольнике.

Если говорить о загрузочных люках, то обычно их имеется у устройства три. Первый устанавливается наверху, и его крышка открывается горизонтально. Для герметизации используются уже упомянутые шнуры из асбеста. Кстати, современные устройства оснащаются в месте крепления люка специальной амортизаторной пружиной, что автоматически работает, если внутри газогенератора давление превышает определенный уровень. И под ее действием люк попросту открывается.

Второй люк находится на уровне восстановительной области, и в него загружают топливо. А третий люк будет располагаться внизу генератора рядом с зольником. Он будет использоваться для очистки.

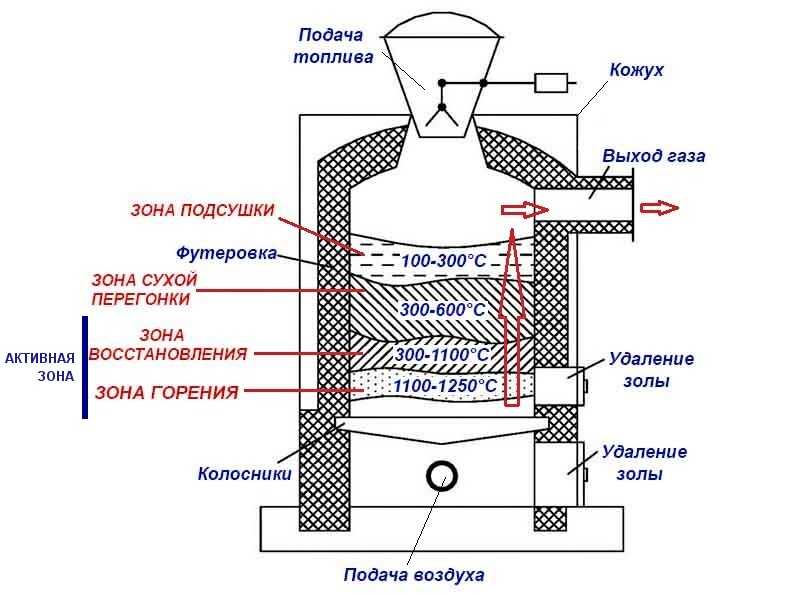

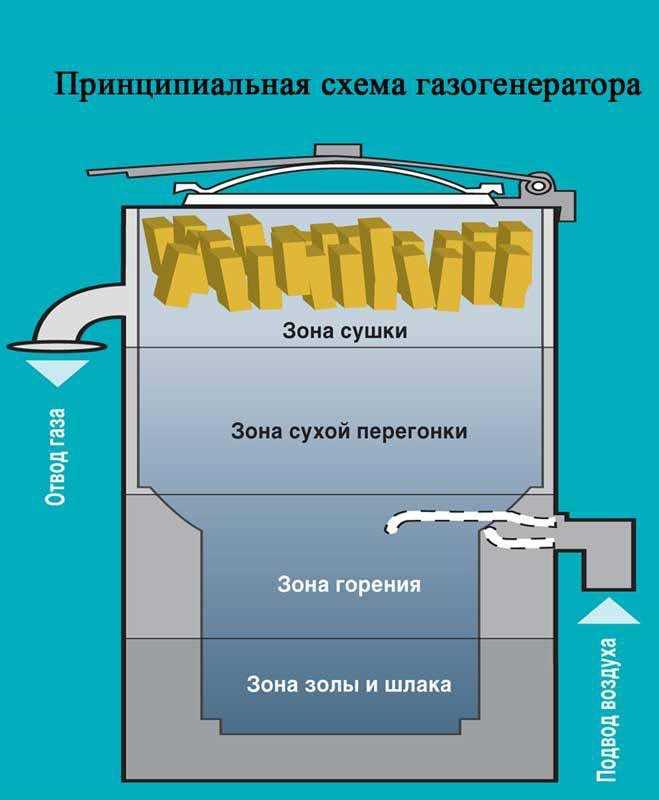

Если говорить о принципе работы, то сначала топливо попадает в зону подсушивания. Она располагается в верхней части устройства под люком для загрузки. Здесь осуществляется просушивание топлива при температуре почти 200 градусов.

После этого топливо попадает в область сухой перегонки, что располагается ниже. Здесь уже высушенное топливо обугливается, ведь температура будет в 2 раза выше и составляет 500 градусов.

Далее горючее попадает в область горения, что располагается еще ниже. Здесь оно полностью сгорает под воздействием температуры в 1200 градусов. Именно сюда через спецфурмы осуществляется подача кислорода. При горении происходит выделение углекислого и угарного газов.

Последней будет зона восстановления. Здесь газы, что выделились ранее, поднимаются и попадают в эту зону. Через спецлюк сюда кладется уголь, держащийся на колоснике. Газы вступают в реакцию с углем, и создается угарный газ. Но уголь содержит воду, благодаря чему происходит еще и образование водорода, метана, азота и ряда соединений углеводородного типа.

Конструкция газогенератора

Как сделать авто на дровах своими руками

Если вы хотите попробовать перевести свою машину на дрова, на вашем пути встанет множество препятствий. Конструируя газогенераторную установку, вам надо будет сделать ее одновременно небольшой, довольно легкой и в тоже время высокоэффективной. Если позволяют финансы, наилучшим решением будет пойти по пути умельцев из-за рубежа и использовать нержавеющую сталь для корпуса самого газогенератора, фильтра и охладителя.

Это даст вам заметный выигрыш в массе всей конструкции, причем без потери прочности. Однако нержавейка обойдется вам в копеечку, и поэтому отечественные мастера часто заменяют ее обычной сталью.

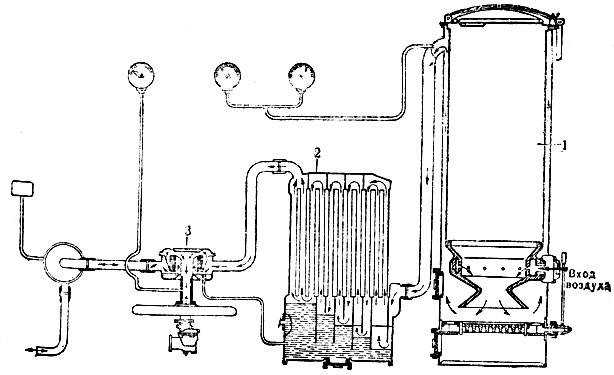

На изображении внизу приведена схема самой совершенной автомобильной газогенераторной установки, которой оснащались серийные автомобили (речь идет о грузовике «УралЗИС-352″, выпускавшимся в 1950-х гг.). Именно на ее конструкцию лучше всего ориентироваться при сборке своего газогенератора:

Для начала надо будет сделать наружную емкость – для этой цели прекрасно подойдет прочная железная бочка или завальцованный и заваренный лист металла толщиной не менее 1 мм, для внутренней же сгодится газовый баллон (для пропана) или ресивер от грузовика (КамАЗа, например). Не забудьте прорезать в корпусе дверцу для доступа к зольнику, иначе вы не сможете его чистить. Внизу камеры сгорания следует расположить горловину – там будут осаждаться смолы. Колосниковую решетку легко сделать из прочной арматуры, а для патрубков придется подыскать трубы подходящего размера и диаметра. Из листа металла толщиной 5 мм получатся отличная крышка и днище. В качестве уплотнителя используйте асбестовый шнур (не забудьте нанести на него пропитку в виде графитной смазки).

На фильтр грубой очистки можно пустить отслуживший свое огнетушитель. В нижней части он оснащается насадкой в форме конуса со штуцером, а сверху вваривается патрубок, через который будет выходить очищенный газ. Сбоку, в корпус, врезается еще один штуцер для подачи продуктов горения. Общая схема циклона приведена ниже:

Так как смесь газов обладает слишком высокой температурой, в ДВС ее использовать нельзя. Поэтому газы необходимо охладить. В качестве охладителя можно использовать как обыкновенную «гармошку», применяющуюся в системах отопления, так и более продвинутый биметаллический радиатор, разместив его так, чтобы он хорошо обдувался набегающим потоком воздуха.

После охладителя газы нужно очистить еще раз с помощью фильтра тонкой очистки. Тут тоже подойдет корпус от старого огнетушителя, а вот фильтрующий элемент выбирайте на свое усмотрение .  Узлы и агрегаты следует объединить согласно данной схеме:

Кроме того, вам понадобится еще 2 детали. Первая из них – это смеситель, с помощью которого вы будете регулировать топливно-воздушную смесь для ДВС. Вторая – вентилятор с реле, необходимый для нагнетания газа во время розжига (после запуска мотора в системе появляется разряжение, и вентилятор на этом этапе должен отключаться). Кстати говоря, вентилятор устанавливается в воздухораспределительной коробке, оснащенной обратным клапаном. Коробка не является частью газогенератора, а устанавливается отдельно.

Выводы и рекомендации

Хотя идея перевести машину с бензина на дрова и кажется весьма привлекательной, равноценной замены не получится. При всех достоинствах газогенератора, двигатель, работающий на смеси горючих газов, просто неспособен развивать мощность, сравнимую с мотором на жидком топливе. Как следствие, динамика оставляет желать лучшего (даже 70-80 км/ч- скорость практически недостижимая). Другое дело, если газогенераторная установка создается с целью отопления жилья в негазифицированных населенных пунктах

В данном случае это весьма неплохой вариант, на который определенно стоит обратить внимание

Нюансы эксплуатации газогенератора

Принцип действия дровяных газогенераторов

Быстрое сжигание дров на открытом воздухе дает, главным образом, некоторое количество полезного тепла. Но совсем иначе древесина ведет себя при так называемом пиролизном сжигании, т.е. при горении в присутствии очень малого количества кислорода.

В такой ситуации наблюдается не столько горение, сколько тление древесины. А полезным продуктом этого процесса является не тепло, а горючий газ.

Газогенераторы некогда активно использовались в качестве поставщика топлива для авто. И сейчас можно изредка встретить машины, работающие на вырабатываемом ими газе:

Галерея изображений
Фото из

Для выработки газообразного горючего используются не только дрова, все виды угля, солома, пеллеты, но и практически бесплатные отходы деревообработки

Небольшой агрегат для генерации газа и газовой смеси свободно размещается в багажнике малогабаритной легковой машины

Генератор, способный полностью покрыть потребности авто, больше подходит для грузовичков. Для обеспечения малолитражной машины чаще всего устанавливается на прицеп

Использование газогенератора в транспортных средствах

Плюсы установки генераторов газа на авто

Расположение генератора в багажнике малолитражки

Применение производительных генерирующих систем

При медленном горении древесины на выходе получается смесь, содержащая следующие продукты:

• метан (СН₄);
• водород (Н₂);
• оксид углерода (он же СО или угарный газ);
• различные предельные углеводы;
• углекислый газ (СО₂);
• кислород (О₂);
• азот (N);
• водяной пар.

Только часть этих ингредиентов является горючими газами, все остальное — это загрязнения или негорючий балласт, от которого лучше избавиться. Поэтому нужно не просто сжечь дерево в специальной установке, но и очистить результат, а также охладить полученную газовую смесь. В условиях промышленного производства этот процесс включает следующие этапы:

1. Сжигание твердого топлива в присутствии малого (около 35% от нормы) количества кислорода.
2. Первичная грубая очистка, т.е. отделение летучих частиц в циклонном вихревом фильтре.
3. Вторичная грубая очистка, при которой газ очищается с помощью водяного фильтра, используется так называемый скруббер-очиститель.

Самодельные устройства для использования в домашних условиях выглядят проще и места занимают меньше, но принцип их работы, а также конструкция очень похожи. Перед началом изготовления такого устройства необходимо все хорошо продумать, а также составить или найти проект агрегата.

На просторах интернета имеется немало рекомендаций о том, как сделать самодельный древесный газогенератор. Некоторые из них снабжены вполне реальными для воплощения чертежами.

Мастера, которым уже удалось в какой-то мере осуществить этот увлекательный процесс, отмечают, что времени и сил может понадобиться немало. Возможно, придется выполнить не одну переделку и осуществить целый ряд экспериментов, чтобы получить агрегат с приемлемыми характеристиками.

Монтаж

Газ, вырабатываемый установкой, ядовит и не имеет запаха. Поэтому автомобиль нельзя заводить в гараже, как вариант, он запускается на бензине и лишь позже переключается на газогенерацию.

• Все монтажные работы нужно проводить вне жилых строений.
• Специальная мастерская для работ должна иметь хорошую вентиляцию.
• Соединение трубопровода должен выполнять профессионал – утечка может дорого стоить!
• Если газогенераторной установкой планируется отапливать дом, монтируется система отвода дыма.
• Под установкой делается несгораемое основание. Не допускается расположение топочной камеры вблизи стен из горючих материалов.

Дровяные машины сегодня

Устройство и схемы

Растопка газогенераторного котла происходит по тому же принципу, что и растопка обыкновенной печи на дровах – укладывается топливо, затем разжигается. Заслонку нужно закрывать до половины, чтоб кислород не проникал внутрь и не ускорял реакции, проходящие внутри.

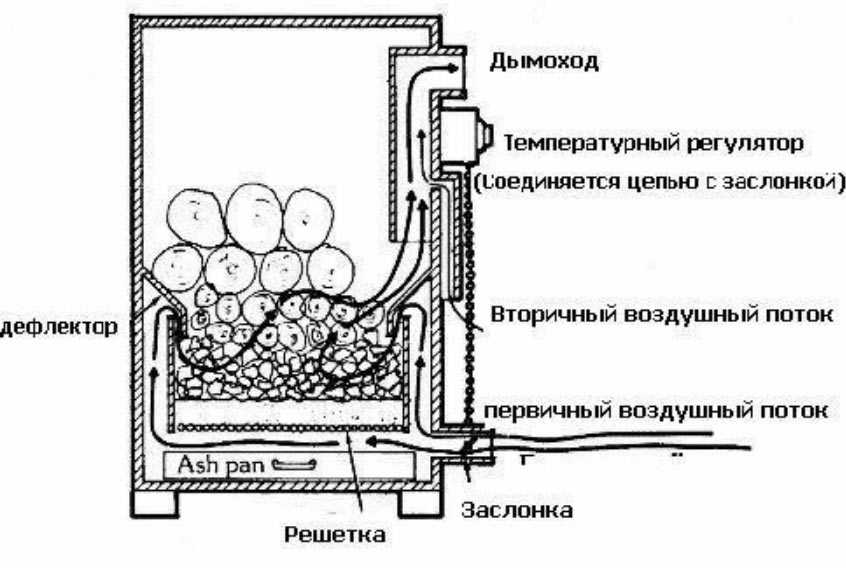

Само строение очень доступное и простое. Котел содержит 2 камеры – первая для сжигания топлива, вторая для сжигания впоследствии сформированного газа. При повышении температуры, горячий воздух начинает циркулировать, захватывая холодный, и поднимается вверх. Благодаря такой системе, можно быстро нагреть помещение и оно долго будет оставаться теплым.

Как сделать своими руками?

Изготовление газогенератора своими руками

Можно составить схему газогенератора самостоятельно, изучив принцип его работы, либо использовать в качестве основы чертеж готового котла и собрать его аналог. Умельцы самостоятельно собирают даже газогенераторы, предназначенные для выработки электроэнергии на дровах.

Для изготовления газогенератора на дровах для мотоцикла своими руками потребуются:

• 100-литровая металлическая бочка;
• толстостенная труба диаметром 160 мм;
• фильтры для тонкой и грубой очистки;
• чайник из нержавейки;
• диск от косилки;
• шестигранник;
• низкотемпературная батарея;
• труба со сгоном;
• огнетушитель;
• металлический бидон;
• ресивер.

Схема газогенераторной установки для изготовления своими руками

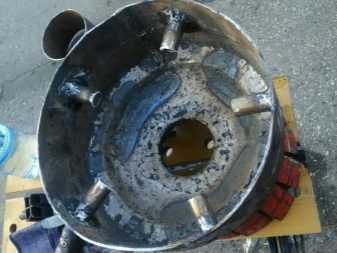

В трубе просверливаются отверстия для установки фурм. В диске от роторной косилки изготавливается отверстие под диаметр трубы. Диск и труба свариваются между собой. Сверху приваривают бидон, а также патрубки для подачи воздуха и отвода газа.

Огнетушитель нужен для изготовления очистителя центробежного типа. К нему приваривают два патрубка – сверху и сбоку, а сам огнетушитель – к бочке, у которой отсутствует крышка и дно. В бочке, в нижней части, вырезается отверстие для сбора золы и закрывается резьбовой пробкой.

Сварная конструкция из трубы и бидона устанавливается в бочку. Предварительно к диску приваривают опоры и на цепях, снизу, подвешивают зольник, изготовленный из чайника. На бидон устанавливают крышку от бочки с предварительно вырезанным в ней отверстием.

Из низкотемпературной батареи сооружают охладитель и соединяют его с готовой конструкцией с помощью фланцев. Обязательно делают отверстие для слива конденсата.

Фильтр изготавливают из двух металлических ведер из-под краски. Их ставят друг на друга и сваривают. В дне проделывают отверстия. Верхнее наполняют минеральной ватой, а нижнее – керамзитом.

Вентилятор для розжига можно сделать из печки трактора. Его устанавливают в передней зоне мотоциклетной коляски с подрамником и подключают к системе с помощью полимерных труб. В качестве регуляторов поступления газа монтируют два шаровых крана: один – к вентилятору розжига, другой – к смесителю. Смеситель располагают перед карбюратором и подключают к распределителю. Под карбюратором сооружают коллектор из стальных труб.

Бункер для твердого топлива закрепляют внутри корпуса или отводят для этой цели часть корпуса газгена, отделив ее с помощью металлических листов.

К нижней части бочки стоит приварить ножки, которые будут обеспечивать устойчивость конструкции.

Заключение
