Камаз-53212: технические характеристики

Модификация кузова

Грузовик выходил с конвейера серией с 1976 года по 2000 год. Он послужил модификацией для:

КамАЗ-5410 – тягач седельный. (Изготовлялся до 2006 года)

Колесная формула 6×4. В конструкции используется седельно-сцепной механизм с двумя степенями свободы. Автопоезд, образуемый с 5410, весит около 30 тонн. Тягач имеет массу 6,650 тонны. Мощность до 240 л.с. Скорость передвижения до 80 км/ч. Нагружать «седло» можно до 8,1 тонны. Максимально полуприцеп имеет вес 14 тонн. Солярки, при пробеге сто километров, сгорает 41 литр. Баки могут быть емкостью до полутонны.

КамАЗ-5511 – самосвальная машина для строек. (Выпускался до 1990 года)

Обладает высокой проходимостью. Оборудование позволяет максимально быстро загружать и разгружать материал. Конструкция прочная, имеет три оси. Присутствует удачное расположение дорожного освещения, что уменьшает ослепление встречных водителей. Кузов сварного типа, ковшеобразный. Задняя часть, широкая, удобная для выгрузки сыпучих грузов. Обогревается выхлопными газами. Имеет высокую степень подъема. Поднимается и опускается за 20 секунд. Козырек предохраняет водителя от падения груза.

КамАЗ-55102 – самосвальный автомобиль

Используется в сельской местности. У него открываются три борта. Работает с сыпучими грузами. Имеет высокую проходимость. Перевозит до 7,5 тонны. Коробка передач пяти и десяти — ступенчатая. У машины малый расход топлива. Скорость до 85 км/ч.

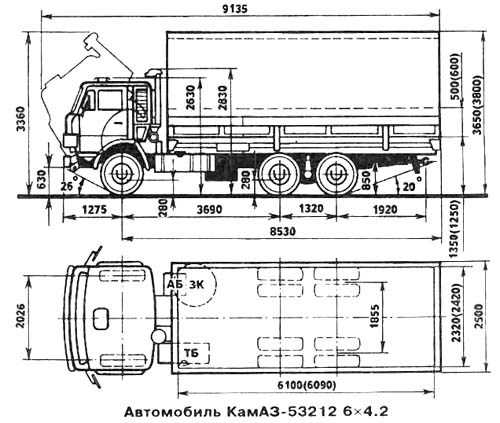

КамАЗ-53212 – одна из первых машин для дальних рейсов

Тяжелый длинный грузовик, «берет» до 10 тонн. С прицепом под силу 32 с лишним тонны. Кузов, металлический с деревянным «полом». Открываются три борта. При необходимости, есть возможность оборудовать тентом. Отличает «авто» более длинная база. Металлическая платформа может вместить 34 «куба», с прицепом, все 64. Машине не помеха ни жара, ни холод. Не боится она и горной местности.

КамАЗ-53213 – удлиненная грузовая машина

Используется как шасси. Может на заводе превратиться в готовую модель. Машина преодолевает наклон в 30 градусов. Скорость 80 км/ч. Поворот укладывается в десять метров. Бак рассчитан на 250 литров солярки. При выпуске была модель для тропического климата.

Основные технические характеристики автомобиля

Грузоподъемность самосвала КамАЗ-5320 – 8 тонн. Габаритные размеры самосвала составляют 7435*2500*3350 мм, где каждое из чисел обозначает длину, ширину и высоту конструкции. Помимо основной загруженности, машина может выдержать такой же вес на прицепе.

При этом масса самого грузовика составляет 7 080 кг. С прицепом и максимальной загрузкой тягача общий вес может достигать 26 тонн.

Перед тем как купить сеялку для газона, необходимо определиться с разновидностями данной техники.

А здесь вы узнаете особенности изготовления культиватора для мини-трактора своими руками.

Тормозная система

Для регулирования скорости транспорта и эффективной остановки используется специальная конструкция. Для ее создания каждое из шести колес тягача оборудовано тормозными устройствами, которые выполняют свои функции при помощи приводного механизма пневматического типа.

Его двухконтурная конструкция позволяет водителю переключать переднюю ось в рабочее положение, при этом задняя тележка автомобиля запускается отдельно.

Чтобы управлять системой, необходимо использовать ножную педаль, при помощи механики соединенную с тормозящим краном.

Технические характеристики двигателя

В движение КамАЗ-5320 приводит высокопроизводительный двигатель повышенной надежности, рабочий объем которого равен 10 857 куб. см.

Эта восьмицилиндровая четырехтактная дизельная модель имеет мощность 155 кВт при 2 600 оборотах в минуту, что позволяет выдавать в итоге 210 л. с.

Трансмиссия

Представляет собой многоступенчатую сложную систему, в состав которой входят:

• пятиступенчатая коробка передач;
• двухступенчатый делитель.

Такой механизм, помимо стандартных регуляторов скоростей, позволяет получить дополнительные передачи переднего и заднего хода. Также на некоторых основных ступенях присутствует синхронизатор.

Машина имеет надежное, не теряющее своей популярности, сухое двухдисковое сцепление. Оно работает по фрикционному принципу и управляется периферийными пружинами. Включение происходит за счет гидравлического пневмоусилителя.

Карданная передача состоит из двух валов, которые отвечают за запуск заднего и среднего моста (при этом используются конические и цилиндрические шестерни). Все они входят в состав двойной передачи.

Внимание! Для преобразования крутящего момента используется редуктор моста. С помощью его зубьев коленчатый валовой механизм запускается, а уровень передаточного числа позволяет использовать повышенные тяговые возможности грузовика

Расход топлива

Потребление топливной жидкости имеет максимально низкий уровень – это еще одно преимущество КамАЗа-5320, которое позволило в свое время выдвинуть грузовик на европейский уровень качества.

С учетом постоянных технических наработок производителя модернизированный тягач использует сравнительно небольшое количество топлива при полной загруженности и долговременной эксплуатации.

Это значит, что машина обладает повышенной производительностью, которая обуславливает популярность этой модели спецтехники как на отечественном рынке грузовых автомобилей, так и среди зарубежных аналогов. Средний расход топлива составляет 34 л на 100 км.

Они убеждают нас, что машины не ржавеют

Достоинства и недостатки

Создание грузового автомобиля КамАЗ-5320 и строительство Камского автозавода стало одним из последних значительных успехов советской тяжелой промышленности.

Новая машина обладала весьма весомым набором различных преимуществ:

1. Значительная грузоподъемность при умеренном по тем временам расходе топлива;
2. Простота управления и технической эксплуатации;
3. Невысокая для машины такого класса цена;
4. Комфортабельная по сравнению с другими грузовиками кабина;
5. Дизельный двигатель – это заметно снижало расходы на покупку топлива, поскольку солярка была дешевле бензина;
6. Неплохая проходимость, в том числе по грунтовым дорогам;
7. Возможность формирования тяжелых автопоездов.

Ремонт КамАЗа порой приходится выполнять значительно чаще, чем хотелось бы

По мере освоения серийного производства ситуация стала изменяться в лучшую сторону, но «гражданским» водителям еще долго пришлось завидовать своим военным коллегам – вездеходы КамАЗ-4310 собирали из куда более качественных деталей.

В современных условиях российский грузовик выглядит уже устаревшим. Уровень комфорта кабины, когда-то вызывавший восторг, считается сейчас в лучшем случае терпимым. Особенные же нарекания связаны с двигателем, точнее, с системой выпуска отработанных газов, из-за которой КамАЗы порой окружает целое облако удушливого дыма.

Свежие публикации автора:

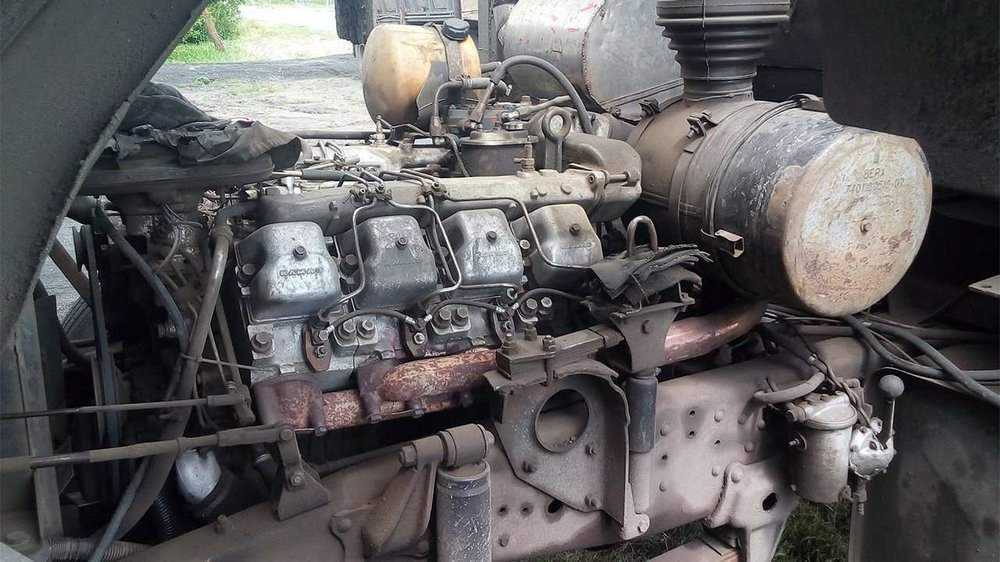

Двигатель 5320-го

Характеристики	Показатели
Максимальная скорость, км/ч	90
Двигатель	Дизельный
Рабочий объем, см3	10857
Мощность, л.с. / оборотах	210/2600
Момент, н·м / оборотах	637/1500
Расход комби, л на 100 км	34.0
Тип коробки передач	Механическая, 5 передач
Привод	Задний

В автомобиле установлен V-образный, работающий в четыре такта «движок», мощность, выдаваемая им около 210 л.с. Насос топливный имеет золотниковый тип. Низкое давление подкачивается насосом с функцией впрыска солярки. Имеется рычажное регулирование частоты оборотов. Вращение вала до 2600 оборотов в минуту. Объем 10,85 литра.

КамАЗ-5320 с двигателем подобного типа могла ехать со скоростью до ста километров в час. Проехать КамАЗ мог, без дозаправки, более одной тысячи километров.

Работать техника могла от самой низкой до максимально высокой температуры, в пределах страны. За охлаждение мотора отвечает гидравлическая муфта и термостаты, в количестве двух. Воздух для топливной системы отделяется от внешней среды автоматическим отсосом. При отрицательной температуре применяется подогреватель, факельная система, функционирующая на электротоке. Машина имеет низкое потребление топлива. Солярка хранится в баках объемом двести пятьдесят, 175 литров.

Система трансмиссии – агрегат из делителя на две ступени и 5-скоростная коробка. Это устройство позволяет регулировать, дополнительно, езду вперед и обратную стороны. Для плавной работы имеется синхронизатор. КПП имеет уникальное функционирование, по принципу фрикциона, управление проходит посредством гидравлического усилителя.

Конструкция автомобиля КамАЗ-5320

Общая компоновка КамАЗ-5320 характерна для грузовых автомобилей того времени. Трёхместная кабина автомобиля располагается над двигателем и при помощи торсионного механизма откидывается вперёд, открывая доступ к двигателю. Двигатель, сцепление и коробка передач образуют единый силовой агрегат, установленный на передних, задних и поддерживающей опорах.

Силовые агрегаты и трансмиссия

На КамАЗ-5320 устанавливались четырёхтактные V-образные восьмицилиндровые дизели разработки Ярославского Моторного Завода 10,85 л, мощностью 210 или 180 л. с., при максимальном числе оборотов 2600 в минуту. На дизелях для первых КамАЗов применены конструктивные решения, которые на тот момент были новы для отечественного автомобилестроения или ещё не находили широкого применения, например, азотированный коленчатый вал или полнопоточная система фильтрации масла с центрифугой. Автоматический контроль за правильностью работы системы охлаждения осуществляют гидромуфта в приводе вентилятора и два термостата. Система охлаждения сделана закрытой и рассчитана на постоянное использование охлаждающей жидкости «Тосол». Введена система очистки воздуха с фильтром сухого типа и автоматическим отсосом пыли из фильтра посредством эжектора, действующего за счёт энергии отработавших газов. Среди других новшеств можно отметить коллоидно-графитовое покрытие юбок поршней, съёмные металло-керамические направляющие втулки для клапанов, молибденовое покрытие нижнего поршневого кольца, активно-реактивный глушитель шума выпуска. В силовых агрегатах КамАЗ-5320 использованы двухдисковые сцепления. В гидравлическом приводе механизма управления сцеплением имеется пневмо-усилитель, облегчающий пользование педалью. Особенность трансмиссии тягача КамАЗ — делитель (мультипликатор) — дополнительная двухступенчатая коробка передач, установленная после сцепления перед основной коробкой. Одна передача делителя сделана прямой, а вторая — повышающей. Собственно коробка передач — пятиступенчатая, синхронизированная на второй, третьей, четвёртой и пятой передачах. Управление коробкой — дистанционное, с механическим приводом. В делителе передачи переключаются посредством пневматического привода. Карданная передача — открытого типа, состоит из двух трубчатых валов. Карданные шарниры на игольчатых подшипниках с постоянным запасом смазки. Главная передача ведущих мостов сделана двойной: пара конических шестерён со спиральными зубьями и пара цилиндрических косозубых шестерён. В среднем мосте установлен блокируемый симметричный межосевой дифференциал.

Подвеска

Рессоры передней подвески (полуэллиптические, со скользящими задними концами) работают совместно с гидравлическими телескопическими амортизаторами двойного действия. Задняя подвеска — балансирного типа. Её рессоры тоже полуэллиптические, со скользящими передними и задними концами. Листы рессор имеют Т-образное сечение.

Колёса и шины

Автомобиль оснащался бездисковыми колёсами со съёмными бортовыми и замочными кольцами. Шины — радиального типа, 12-слойные, размером 260—508Р (9,00-20), обычно — с универсальным рисунком протектора.

Тормоза

КамАЗ-5320 снабжён несколькими системами тормозов: рабочей, стояночной, вспомогательной и запасной. Тормозные механизмы всех колёс — барабанного типа, с двумя колодками. Привод рабочего тормоза — пневматический, двухконтурный, с раздельным действием для колёс передней оси и колёс задней тележки. На стоянке автомобиль удерживается тормозными механизмами колёс задней тележки, которые в этом случае приводятся в действие от пружинных энергоаккумуляторов. Механизмы вспомогательного тормоза установлены в приёмных трубах глушителя. Их действие основано на создании противодавления в системе выпуска газов посредством заслонок, перекрывающих проходные сечения. При аварийном отказе одной из основных систем автомобиль можно остановить запасным стояночным тормозом. Рабочими тормозами водитель управляет, нажимая на педаль, связанную рычагами и тягами с двухсекционным тормозным краном. Справа от сиденья водителя расположен кран с рукояткой стояночного тормоза. Запасная система включается вместе со стояночной, а вспомогательная — при помощи кнопочного включателя, расположенного на полу кабины под рулевой колонкой.

Прицепное устройство

В задней части рамы находится буксирное приспособление с двусторонней амортизацией. Оно рассчитано на постоянную работу с прицепом общим весом до 11,5 тонн.

3) Хитрость на стадии производства

Подвеска тормоза и рулевое КамАЗа-5320

У грузового автомобиля рама лонжеронного типа, с усилителями. Сзади расположено приспособление для буксировки, с амортизатором. Оно способно работать с прицепными устройствами до 11 тонн весом. Впереди установлен буфер. Ось в передней части крепится к раме рессорами, имеющими полуэллиптическое строение. Концы выполнены скользящими. Добавлены гидравлические амортизаторы. Задний мост на рессорно-балансирной подвеске. На оси и мостах, колеса с бортовыми и замочными кольцами. Шины имеют 12 слоев, оригинальный рисунок. Колеса сзади двойные.

Во время стоянки, КамАЗ-5320 остается на месте, благодаря тормозным устройствам, работающим от собирающих энергию аккумуляторов, на мосту.

Вспомогательный тормоз имеет расположение в приемных трубах глушителя. Рабочий момент состоит из противодействия в оборудовании, отвечающему за выпуск отработанных газов. Заслонки перекрывают проход газов.

Система приводится в работу из кабины. Рабочий тормоз – педалью. Стояночное устройство – рукояткой. Вспомогательная система – кнопкой.

Работает рулевая система на принципе «винт с гайкой», на шарнирах. В наличии гидравлический усилитель.

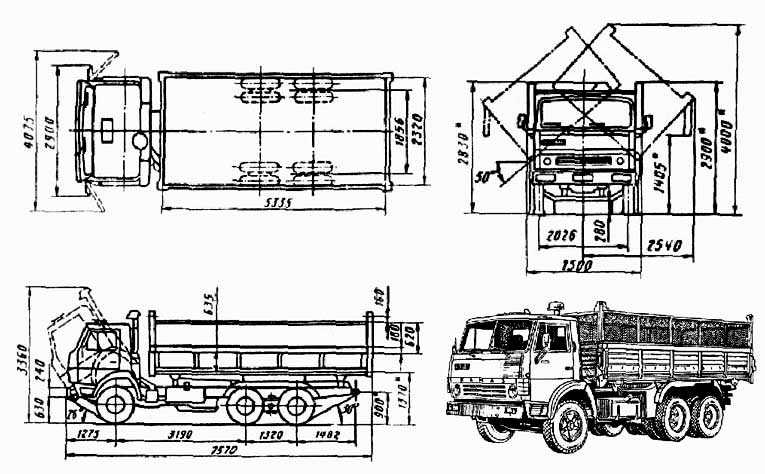

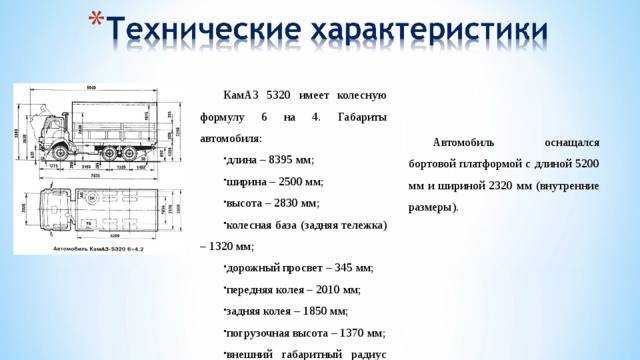

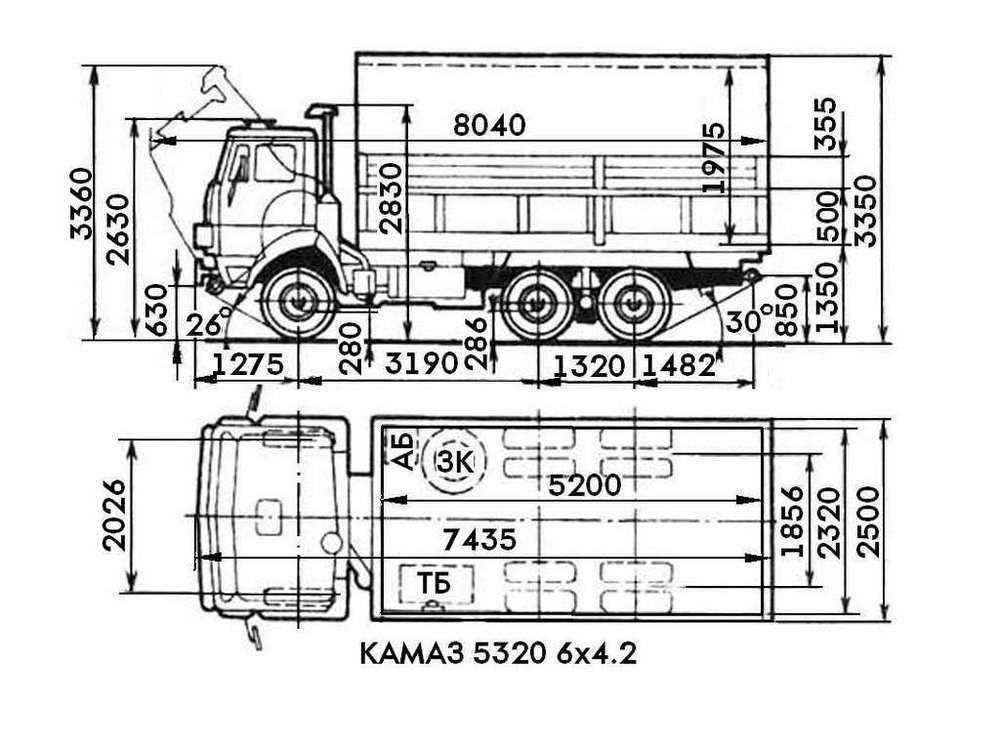

Технические характеристики

• Колёсная формула — 6 × 4
• Габаритные размеры
  • Длина, м — 8,395
  • Ширина, м — 2,500
  • Высота, м — 2,830
  • База задней тележки, м — 1,320
  • Колея передних колёс, м — 2,010
  • Колея задних колёс, м — 1,850
  • Наименьший дорожный просвет, см — 34,5
  • Погрузочная высота, м — 1,370
• Весовые параметры и нагрузки, а/м
  • Снаряжённая масса а/м, кг — 7500
  • Грузоподъёмность а/м, кг — 8000
  • Максимальная масса буксируемого прицепа, кг — 8000
  • Полная масса, кг — 15 305
• Двигатель
  • Модель — КамАЗ-740.10
  • Тип — дизельный атмосферный
  • Мощность, л. с. — 210 или 180
  • Расположение и число цилиндров — V-образное, 8
  • Рабочий объём, л — 10,85
• Коробка передач
  • Тип — механическая пятиступенчатая с двухступенчатым делителем (5*2)
  • Сцепление — сухое двухдисковое
• Кабина
  • Тип — расположенная над двигателем.
  • Исполнение — без спального места
• Колеса и шины
  • Тип колёс — бездисковые
  • Тип шин — пневматические, камерные
  • Размер шин — 9.00R20 (260R508)
  • Рисунки протектора — Ромб и Гусиная лапка.
• Платформа
  • Платформа бортовая, с металлическими откидными бортами
  • Внутренние размеры, мм — 5200х2320
• Общие характеристики
  • Максимальная скорость, км/ч — 85
  • Средний расход топлива для автопоезда, л/100 км — 35
  • Запас топлива, л — 170
  • Угол преодол. подъёма, не более, % — 30
  • Внешний габаритный радиус поворота, м — 9,3
  • Тормозной путь для автопоезда с полной нагрузкой со скорости 40 км/ч, м — 21

Обновление

Спустя некоторое время после выпуска КамАЗа-5320 инженеры Камского автозавода разработали на его основе другие грузовые машины:

• Седельный тягач 5410, который способен транспортировать полуприцеп с грузоподъемностью 13,5 тысяч кг. При этом масса загруженного прицепа составляет 19 000 кг.
• Самосвал 5511 – выдерживает до 10 тонн. Машина оборудована металлической ковшеобразной платформой, задний борт отсутствует. Загружается строительными материалами и промышленными грузами.
• Тягач 53112. Может перевозить до 10 000 кг, имеет увеличенную колесную формулу и большую платформу. Масса прицепа для этой модели увеличилась до 20 тонн.
• КамАЗ-55102 – самосвал для работы с прицепом (в основном ГКБ 9527).

Не только грузовики

КАМАЗ известен не только выпуском грузовой техники под собственным брендом. С 2000 года на Нефтекамском автозаводе, дочернем предприятии КАМАЗа, производятся городские автобусы «НЕФАЗ», которые сегодня можно увидеть во многих городах России.

В настоящее время КАМАЗ производит электробусы, разработанные совместно с российскими инженерами из Drive Electro. Электробусы превосходят традиционный общественный транспорт по показателям шума, экологичности и экономичности. Сегодня по Москве курсирует 30 электробусов производства КАМАЗа, и в ближайшее время ожидается поставка нового экотранспорта и зарядных станций.

Другой перспективный проект, который начали тестировать в 2015 году, – разработка беспилотного автомобиля. Уже в 2016 году КАМАЗ совместно с научным институтом НАМИ презентовал концепцию проекта «Шатл», небольших беспилотных автобусов для города. Первые беспилотники в рамках проекта прошли тестирование на ограниченных территориях: площадках вузов, наукоградов, выставочных комплексов. Тем временем правительство занимается урегулированием законодательства о беспилотных транспортных средствах.

Общие сведения

История КамАЗ 5320 началась в 1968 году, когда приказом Министерства автопрома СССР предприятию ЗИЛ было поручено создать линейку тяжелых грузовых 3-осных автомобилей, работающих на дизельном топливе. Выпуск новых машин должен был осуществляться на новом заводе. Конструктора предприятия приступили к разработке модели в короткие сроки. В качестве образцов были закуплены несколько иностранных грузовиков капотного и бескапотного типа. Больше других отечественным конструкторам понравился автомобиль International 220 американского производства. Одной из причин выбора данной модели было то, что главный конструктор ЗИЛа ранее был знаком с продукцией данного бренда. International 220 имел бескапотную компоновку, удобную кабину оператора, гидроусилитель руля, мощный дизельный агрегат, 5-ступенчатую КП с фронтальным делителем и эффективную тормозную систему. Его качество сомнений не вызывало. В советском исполнении модель получила другую кабину оператора с 4 фарами, более прямоугольными линиями и изящной радиаторной решеткой.

В 1969 году советские специалисты представили дебютный опытный образец грузовика, названного ЗИЛ 170. Его испытания прошли на участке трассы между Угличем и Рыбинском.

Спустя год началось масштабное строительство завода, предназначенного для выпуска данной модели. Предприятие должно было объединить несколько производств. Параллельно шли испытания нового грузовика. Всего разработчики протестировали свыше 50 многообразных модификаций. Основные испытания, проводимые в 1970 году представителями Ярославского моторного завода, выявили множество недоработок. Последовала глобальная модернизация, после чего сборку модели перенесли на завод КамАЗ.

В 1974 году на предприятии для автомобиля собрали новый двигатель. Еще через год здесь открылось производство первой модели бренда – грузовика КамАЗ 5320. Дебютные машины были собраны в начале 1976 года. За год предприятие выпустило свыше 5000 автомобилей, которые быстро разошлись по стране.

Первый КамАЗ 5320 представлял собой большой бортовой тягач с 3-местной кабиной оператора без спального места. кабина оператора при необходимости откидывалась вперед и имела неплохую термоизоляцию. В качестве кузова использовалась металлическая платформа с открывающимися бортами. Настил был деревянный. На некоторые модификации устанавливался съемный тент на металлическом каркасе. Мощный 210-сильный двигатель обеспечивал необходимую для перемещения груза большой массы тягу.

КамАЗ 5320 оказался одной из наиболее удачных машин бренда. Грузовик пользовался большим спросом и к 1979 году общий объем выпуска модели превысил 100000 единиц. В 1981 году завод запустил производство полноприводных моделей. Впоследствии машина неоднократно модернизировалась, но изменения были незначительными. Окончательно выпуск грузовика прекратили в 2001 году.

На базе КамАЗ 5320 была разработано множество автомобилей для транспортировки грузов. Среди них:

• КамАЗ 551 – тягач;
• КамАЗ 5325 – удлиненный тягач;
• КамАЗ 53212 – среднетоннажный грузовик;
• КамАЗ 5401 – седельный тягач.

КамАЗ 5320 имеет множество достоинств, позволяющих применять его в многообразных областях. значительная грузоподъемность автомобиля обеспечивает возможность использования данной техники для транспортировки больших грузов:

• в сельском хозяйстве;
• на загородных территориях для транспортировки строительного мусора и отходов;
• на строительных площадках;
• в местах добычи полезных ископаемых;
• на карьерах;
• в частных компаниях.

4) Они заставляют нас относиться к своему автомобилю, как к устройству

Каждая машина содержит в себе более 3.000 тыс. деталей. Некоторые из них есть необходимость периодически менять во избежание более серьезных поломок. Другие же детали в авто более долговечны. Но, несмотря на огромную сложность современных автомобилей, с момента получения ключей в автосалоне производитель заставляет нас относиться к машине, как к обычному бытовому устройству, то есть заставляя нас относится к ней, как к обычному домашнему холодильнику, тем самым навязывая нам мнение, что она, эта конструкция транспортного средства не такая уж и сложная, не сложнее того же холодильника или стиральной машины. Именно по этой причине большинство водителей не серьезно относится к плавному техническому обслуживанию своего автомобиля, а при приобретении запчастей на авто пытается еще и на этом сэкономить, купив очень сомнительного качества автокомпоненты.

Все это в конечном плане и приводит к преждевременному износу самого ресурса автомобиля.

Решение: Поменяйте ваше отношение к своему автомобилю. Любое транспортное средство является сложным по своей конструкции агрегатом. Периодически и в обязательном порядке показывайте свой автомобиль автомеханику для проведения диагностики. Также старайтесь посещать в интернете тематические форумы, которые посвящены именно вашей модели автомобиля, где вы сможете заранее и заблаговременно узнать о том, какие возможные проблемы могут подстерегать или возникнуть у вас в процессе эксплуатации автомобиля. Таким образом вы узнаете для себя все потенциальные проблемы, которые могут возникнуть с вашей машино, и которые нужно будет заранее устранить.

Устройство

Каждое из 6 колес КамАЗа-5320 комплектуется тормозными приспособлениями, обеспечивающими эффективное торможение. Сама тормозная система работает от пневматического приводного устройства, имеющего 2-контурную конструкцию. Она способна приводить заднюю тележку и переднюю ось автомобиля в рабочее положение независимо друг от друга. Водитель управляет приводом посредством ножного рычага, соединенного механическим способом с тормозным краном.

Внешний вид

Итак, что же представляет собой КамАЗ-5320, если смотреть на него внешне? Это тягач, который может работать в связке с прицепом ГКБ. Грузоподъемность более чем приличная – 8 тонн, ну а в буксируемом прицепе можно захватить еще «восьмерку». Кузов КамАЗ 5320 является металлической платформой, где боковые борта вместе с задним можно открывать.

Благодаря этому удается обеспечивать более комфортабельную погрузку и выгрузку любых грузов на каждой из трех сторон. Пол выполняли с применением дерева прочного содержания. При необходимости можно установить защитный тент.

Сама внешность автомобиля Камского завода довольно узнаваема, ведь даже по сегодняшний день можно достаточно часто встретить их на различных дорогах. Хотя, стоит признаться, что кабина, откровенно говоря, устарела и нуждается в новой модернизации или, что еще лучше, вообще в новом исполнении.

Снаряженная масса модели 5320 – чуть больше 7 тонн, прицеп весит 3,5 тонны. Если полностью нагрузить автопоезд, то его суммарный вес может достигнуть 26,5 тонны. Теперь пройдемся по габаритам.

Салон кабины

Кабина грузового автомобиля советского производства была рассчитана на три посадочных места. При этом, отдельного пространства для «поспать» здесь не было. Несмотря на это, салон КамАЗа долгое время считался эталоном комфорта на дороге среди грузовых авто того времени.

А какая еще грузовая машина могла похвастаться отличной шумо- и термоизоляцией, местами для крепления ремней безопасности, сиденьем водителя, которое регулируется под массу шофера. Более того, водительское кресло принадлежало к подрессоренному типу.

Конечно, не обошлось и без минусов: слишком большой руль и несколько неудобное размещение коробки передач. Однако, ко всему привыкаешь, поэтому на эти недостатки KamAZ всегда можно было закрыть глаза. Салон кабины обладает всеми необходимыми контрольно-измерительными приборами и индикаторами, которые позволяют шоферу считывать информацию о состоянии машины.

Приборная панель имеет сигнальную систему с прекрасной обзорностью шкал и переключателей. Если сравнивать с прочими похожими грузовиками, то 5320 заняла уверенное первое место по обеспечению безопасности шофера и сидящих рядом с ним пассажиров.

Но недостатков в интерьере Камского автомобиля еще очень много. Салон выглядит в спартанском стиле. Переднее (лобовое) стекло разделено на две части. Педали не самые удобные, отчего можно уставать при длительных поездках. Однако на те времена, когда еще только выпускали КамАЗы, салон являлся одним из лучших и удобных.

Рама

Рама КамАЗ-5320 несущая лонжеронного типа с клёпаными соединениями. Она состоит из двух параллельных балок-лонжеронов, соединённых между собой семью поперечными балками.

Передние части несущих лонжеронов имеют скошенное строение для установки подвески. Также к ним крепятся буксировочные крюки. Передний буфер монтируется к несущим балкам при помощи болтов.

Устройство узлов автомобиля

Устройство КамАЗа-5320 включает в себя такие элементы, как:

• тормозной механизм;
• оборудование электрического типа;
• воздушная система;
• сцепление;
• средний мост;
• коробка передач автомобиля.

Тормозные механизмы

Устройство тормозной системы состоит из следующих элементов:

• ресивера;
• компрессора;
• цилиндров пневматического типа;
• тормозного механизма;
• четырехконтурного защитного клапана;
• рычага регулировки;
• системы, которая регулирует давление;
• регулятора силы тормозного пути.

Тормозная система КамАЗа-5320 срабатывает во время нажатия на тормозную педаль. Нагрузка переходит на усилитель, который создает вспомогательное давление на главный цилиндр. Трубопровод помогает поршням скапливать лишнюю жидкость. Происходит смещение тормозных колодок к дисковым элементам. Активируется давление жидкости, которое заставляет транспортное средство остановиться.

Электрическое оборудование

Составляющие конструкции электрооборудования:

1. Система электрического снабжения. Состоит из аккумуляторных батарей с повышенной емкостью и генератора.
2. Пуск. В состав этого механизма входит стартер, дополнительное реле и реле блокировки.
3. Световая сигнализация и поворотные огни. Используются для оповещения других участников дорожного движения о предстоящем маневре (поворот, торможение), тем самым обеспечивая безопасность на дороге.
4. Наружное и внутреннее освещение.
5. Отопление.
6. Вентиляция.

Цветная схема используется для ремонта проводки и других механизмов автомобиля. С помощью электрической схемы также можно разобраться с подключением генератора.

Воздушная система

Воздушная и топливная системы доставляют в двигатель смесь из горючей жидкости и воздуха. Дроссельная заслонка направляет воздушный поток в коллектор впускного типа, а топливная жидкость впрыскивается порционно при помощи электромагнитных топливных форсунок.

Воздушный поток попадает в цилиндры двигателя через воздухоочиститель. Затем он делится впускными коллекторами по цилиндрам двигателя и принимает участие в сгорании рабочей топливной жидкости.

Между трубами воздухозаборника и воздухопроводами расположен уплотнитель, который является опорой для распорной пружины. Такой тип пружины обеспечивает непроницаемость уплотнителя с трубой воздухозаборника.

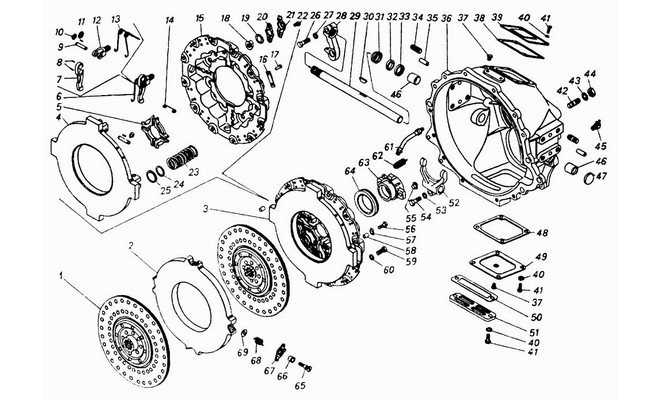

Сцепление

Сцепление КамАЗ-5320 — устройство, которое включает в себя такие элементы, как:

• ведомый и ведущий диски;
• втулка;
• отжимной рычаг;
• пружина;
• шланг для муфты;
• подшипник;
• упорное кольцо;
• вал вилки;
• кожух;
• накладка фрикционного типа.

Особенности:

1. Транспортное средство оснащено автоматической установкой ведущего диска в положение при отключенном сцеплении, поэтому не требуется регулировка диска в процессе эксплуатации.
2. Надежная форма кожуха гарантирует фиксацию пружин нажимного типа.
3. Увеличенный срок службы фрикционной накладки.
4. Подвесная педаль сцепления, которая не нарушает герметичности кабины водителя.
5. Металлические втулки, которые расположены в опорах педали, не нуждаются в смазке.

Средний мост

Редуктор среднего моста состоит:

• из пустотелой балки картера;
• из полуосей;
• из мелколесного дифференциала.

Картер соединен с межосевым дифференциалом. Главная передача — двойная. В ней используются 2 различные пары шестерен: конического типа со спиралевидными зубьями и цилиндрического типа с косыми зубьями.

Балка — составная и сварена из штампованных элементов, к ней прикреплена крышка, а также кронштейны, реактивные штанги, ступицы и крепление главной передачи.

Блокировку дифференциалов можно включать только при полной остановке транспортного средства.

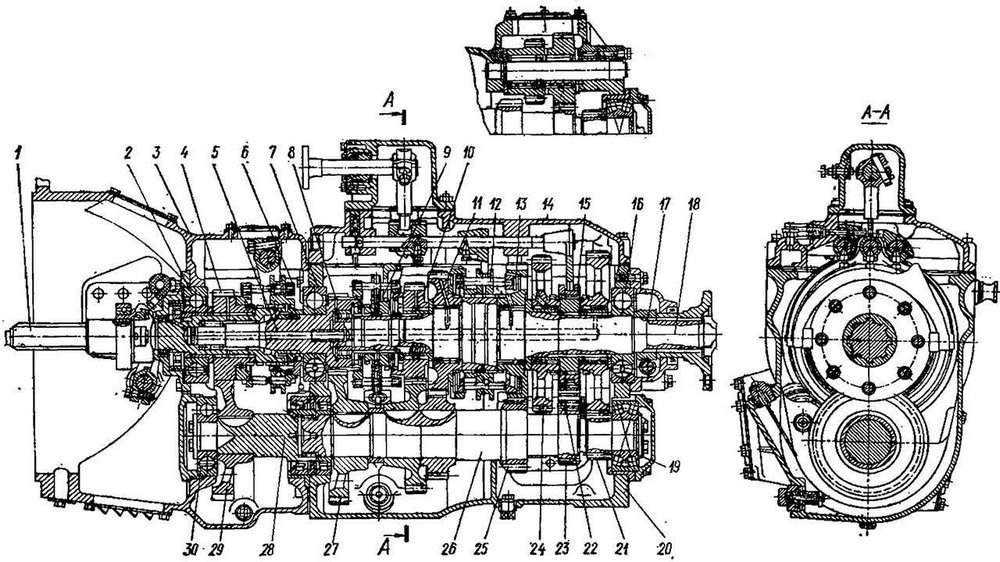

Коробка передач

Здесь установлена десятиступенчатая схема переключения передач, которая соединяет КПП трехвального, трехходового типа, пятиступенчатую основную коробку передач и передний редуктор — делитель с двумя валами.

Редукторная часть оснащена косозубыми шестернями постоянного зацепления. Переключение передач происходит за счет синхронизатора инерционного типа.

В картерах и на подшипниках имеются первичный, вторичный и промежуточный валы. Они зафиксированы от смещения по оси шариковыми подшипниками, а промежуточный — при помощи двойного сферического роликоподшипника. Между шестернями установлен инерционный синхронизатор. Первая и вторая передачи включаются при помощи муфты зубчатого типа.

КамАЗ-5320

• Марка автомобиля: КамАЗ
• Страна производитель: СССР

• Год выпуска: 1976
• Тип кузова: Грузовик

Мы не смогли обойти стороной легендарный советский тягач КамАЗ-5320, который помог перевезти миллиарды грузов и стал первым автомобилем. Данная модель выпускалась в период с 1976 по 2001 год, однако, задача по созданию нового семейства дизельных грузовиков была поставлена еще в 1968-м. Уже весной 1969-го мир увидел образец грузовика ЗИЛ-170, а в 1972-м — тот самый опытный образец с документацией передали в Набережные Челны. Вплоть до 2001 года транспортное средство выпускалось с минимальными изменениями, тогда как техническая оснастка оставалась практически неизменной. Стоит заметить, что производство КамАЗ-5320 было более чем масштабным и ознаменовало собой одну из последних ударных строек, которые смогли поднять страну на новый уровень. Спустя три года после начала выпуска с конвейера сошел стотысячный большегруз. Весь модельный ряд КамАЗ.
