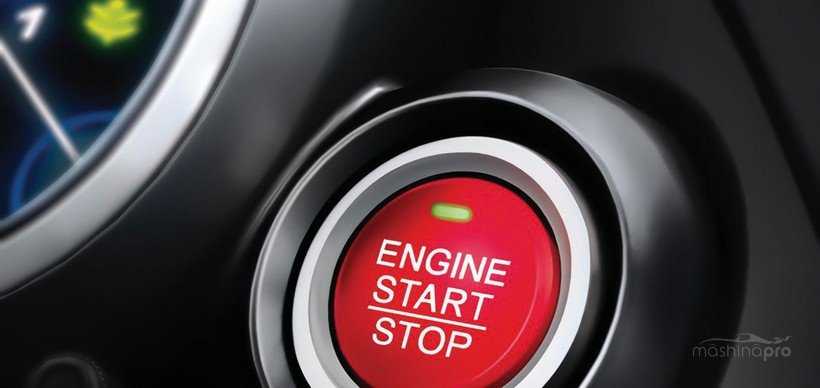

Скрытые возможности кнопки start/stop engine

Забитый радиатор

Преимущества и недостатки

Прежде чем кнопка для запуска автомобильного двигателя будет установлена в вашей машине, нужно взглянуть на то, какие плюсы и минусы она может вам предложить.

Начнём с положительных качеств. Сюда относятся такие моменты:

  • Исключается необходимость использования ключа каждый раз, когда нужно запустить мотор. Теперь весь процесс сводится к банальному нажатию на кнопку.
  • Установить клавишу пуска можно на любом месте, где вам будет удобно до неё дотягиваться.
  • Используя специальные схемы, можно объединить Старт-Стоп с иммобилайзером и сигнализацией автомобиля. Это увеличит уровень защиты машины от угона.
  • Увеличивается общий уровень комфорта за счёт всех нюансов, связанных с использованием системы.
  • Схема монтажа достаточно простая. При наличии базовых знаний и небольшого опыта Старт-Стоп можно установить собственноручно.
  • Покупка кнопки и необходимого комплекта проводов не обойдётся в большую сумму. Это достаточно бюджетное решение, доступное каждому.
  • На работу по установке требуется буквально несколько часов.
  • Это универсальное решение, которое можно поставить практически на любую сравнительно современную машину.

Всё выглядит крайне перспективно и интересно. Но тут есть и обратная сторона медали.

К основным минусам стоит отнести такие пункты.

  1. Чтобы запустить двигатель с кнопки, водителю придётся сидеть в салоне и выжимать тормоз. Если вы сильно привыкли к классической схеме, на адаптацию уйдёт некоторое время.
  2. Чтобы установить кнопку вместе с сигнализацией и автозапуском, придётся выполнить ряд дополнительных мероприятий. Для реализации такой схемы нужно 2 брелока. Один из них придётся разобрать, извлечь микросхему и спрятать где-то в салоне. Это дополнительные траты по времени и финансам. Подобную схему лучше реализовать через специалистов.
  3. Если в машине уже установлена кнопка, но отсутствует сигнализация, тогда за монтаж охранной системы придётся доплатить сверху обычной стоимости. Это связано с необходимостью связать систему с кнопкой Старт-Стоп. Иногда переплата составляет 100%.

Насколько это существенные минусы, каждый решает для себя сам.

Что нужно для установки?

Схема подключения кнопки Старт Стоп может предусматривать применение ключа зажигания. В этом случае завести Engine удастся только после его поворота. Есть модификации, которые не требуют ключа — запуск мотора происходит после нажатия на клавишу. Этот вариант менее безопасен — машина становится более легкой добычей для злоумышленников.

Существуют схемы, в которых клавиши реагируют на короткое и длинное нажатие. Короткое нажатие (пара секунд), и стартер, сделав несколько оборотов, выключится. При длинном нажатии стартер будет вращаться до полного запуска мотора.

В некоторых схемах зажигание активируется после нажатия на клавишу, но немного раньше стартера. Встречаются и сочетания описанных способов.

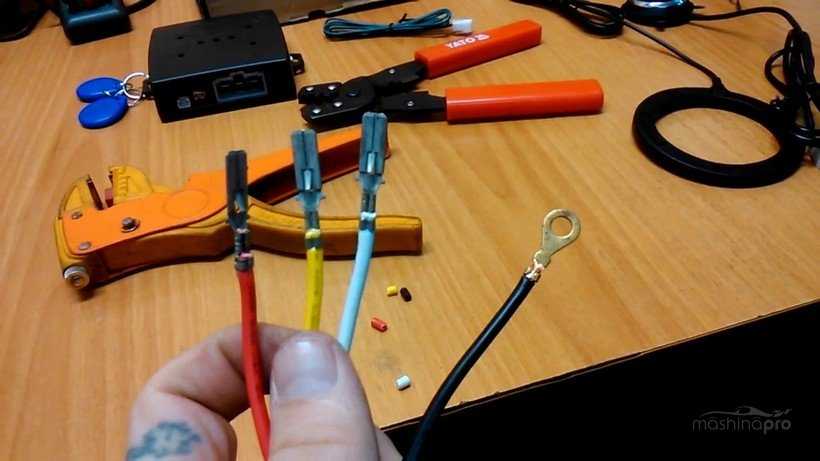

Инструменты и расходные материалы

При подключении кнопки Старт Стоп потребуются такие инструменты:

  • блок пуск-тормоз;
  • специальные реле (3 штуки), на каждом по 4 контакта;
  • реле (1 штука), на котором 5 контактов;
  • реле противотуманных фар;
  • комплект проводки;
  • комплект клемм;
  • клещи или плоскогубцы (при использовании плоскогубцев обжим хуже).

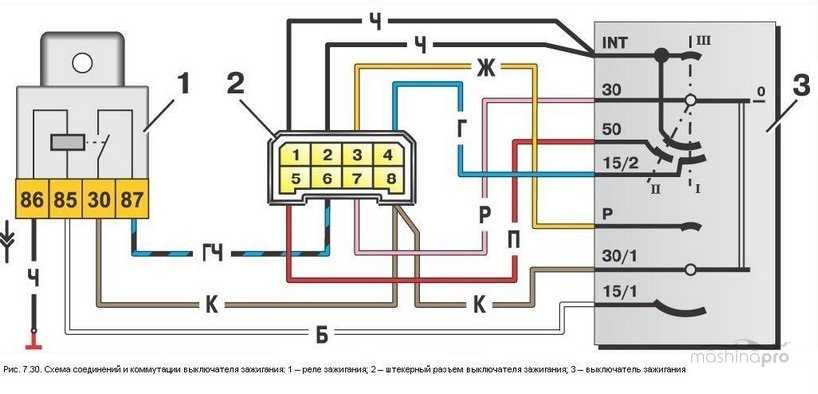

Схема подключения

Здесь речь о самом простом варианте схемы, смонтировать которую можно за полчаса. Реле коричневым проводом соединяем с 12-вольтовой аккумуляторной батареей (плюсовая клемма). Туда же подводим разрешающий сигнал +. Общий минусовой сигнал выводим на массу. Проследите, чтобы контакт был надежным. Рабочие контакты нагрузочного реле соединяем с 12В (провод синего цвета). Управляющий отрицательный сигнал соединяем с клавишей Start & Stop. Разрешающий сигнал + оставляем незадействованным.

Так мы подключимся к колодке зажигания, к концевику тормозной педали и к кабелю управления. После запуска двигателя стартер работать не будет. Окраска проводов может быть другой, поэтому нужно смотреть на оттенки — например, провод может быть голубым, а не синим.

Готовый комплект кнопки

Купить комплекты можно даже в интернете. Например, самый дешевый вариант на Алиэкспресс стоит около 1 300 рублей. В комплект входят:

  • ЭБУ;
  • клавиша;
  • считыватель RFID;
  • второй считыватель;
  • кабели;
  • инструкция (на английском).

Разновидности системы дистанционного запуска

На сегодняшний день существует два типа удаленного запуска двигателя в автомобиле.

  • Система запуска, регулируемая водителем. Такая схема является наиболее оптимальной и безопасной. Но осуществима она только в том случае, если владелец машины находится на небольшом расстоянии от автомобиля (в пределах 400 метров). Автомобилист сам контролирует запуск мотора с помощью нажатия кнопки на брелке или в приложении на своем смартфоне. Только получив команду от водителя, двигатель начинает свою работу.
  • Запрограммированное включение двигателя в зависимости от ситуации. Если водитель находится далеко (например, автомобиль был оставлен на ночь на платной стоянке, а не во дворе у дома), запуск ДВС можно настроить на определенные условия:
    • запуск в заданное время;
    • при понижении температуры мотора до определенных значений;
    • при снижении уровня заряда аккумулятора и т.д.

Программирование автозапуска осуществляется также с помощью приложения в смартфоне.

Установка и подключение кнопки Старт/Стоп с алиэкспресс

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

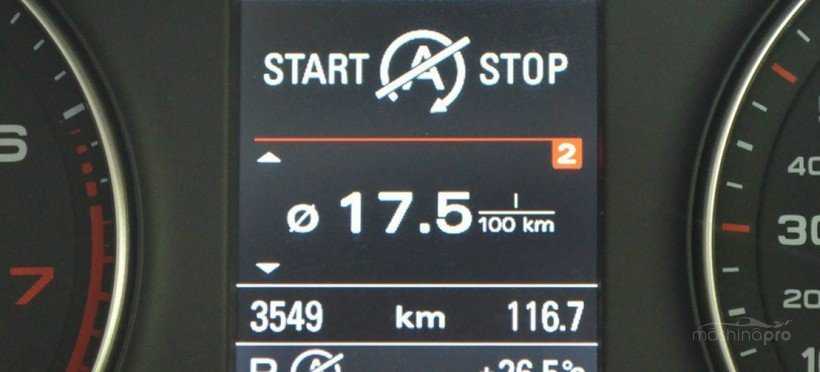

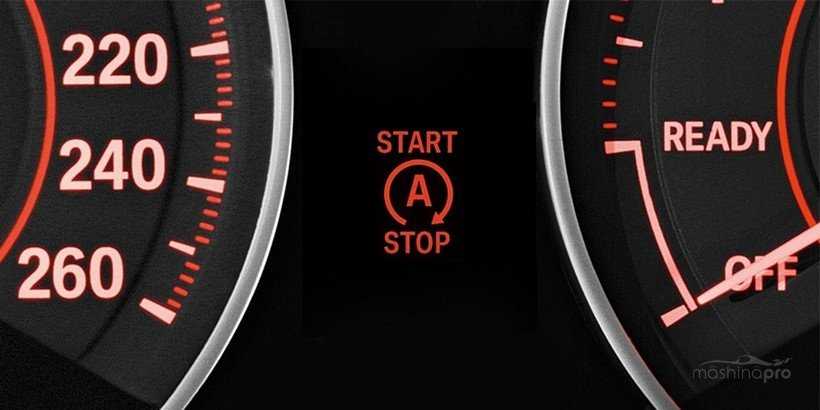

Система «Старт Стоп» на автомобиле — что это?

Согласно статистике, 30% времени мотор работает вхолостую. А если это так, почти треть времени мотор просто сжигает горючее – машина при этом не едет. Топливо расходуется впустую, происходит загрязнение окружающей среды.

Устройство Stop & Start выполняет следующие задачи:

  • экономия горючего;
  • уменьшение вреда для окружающей среды;
  • снижение шумности машины.

Инженеры добились следующего эффекта – мотор работает только во время движения автомобиля. Отключается силовой агрегат автоматически. Датчики подают сигналы мотору, тот останавливается. Когда водитель давит на сцепление (в автомобилях с МКПП) или отжимает тормоз (в машинах с АКПП), происходит его активация. Конечно, эту конструкцию нельзя назвать полностью автоматической — она скорее полуавтоматическая.

Изначально система Stop & Start применялась на гибридных моторах. Но когда она показала свою эффективность, ее стали ставить и на простые силовые агрегаты.

Как работает запуск двигателя

После поворота ключа в замке зажигания в положение «запуск» замыкается электрическая цепь. Ток по плюсовой цепи от аккумулятора поступает на обмотку тягового реле стартера. Затем по обмотке возбуждения ток проходит к плюсовой щетке, затем по обмотке якоря на минусовую щетку. Так срабатывает тяговое реле. Подвижный сердечник втягивается и замыкает силовые пятаки. При движении сердечника выдвигается вилка, которая толкает приводной механизм (бендикс).

После замыкания силовых пятаков от аккумулятора подается пусковой ток по плюсовому проводу на статор, щетки и ротор (якорь) стартера. Вокруг обмоток возникает магнитное поле, которое приводит в движение якорь. Таким образом электрическая энергия от аккумулятора преобразуется в механическую энергию.

Работа выключенного и включенного стартера

Как уже было сказано, вилка, во время движения втягивающего реле, выталкивает бендикс к венцу маховика. Так происходит зацепление. Якорь вращается и приводит в движение маховик, который передает это движение коленчатому валу. После запуска двигателя маховик раскручивается до больших оборотов. Чтобы не повредить стартер, срабатывает обгонная муфта бендикса. При определенной частоте бендикс вращается независимо от якоря.

После запуска двигателя и отключения зажигания от положения «запуск» бендикс принимает исходное положение, а двигатель работает самостоятельно.

Рекомендации по монтажу

Перед началом работ следует заняться подготовительными мероприятиями. Тут многое зависит от того, с какой машиной вы имеете дело. Некоторые извлекают сам замок автомобильного зажигания, устанавливая простую клавишу на его место. В других ситуациях делают отверстие под размер, открывая доступ к проводке и позволяя подключиться к электросхеме.

Для работы вам потребуется набор инструментов и некоторых материалов, состоящий из:

  • отверток;
  • кусачек;
  • изоленты;
  • готовой кнопки;
  • трех четырехконтактных реле;
  • одного пятиконтактного реле;
  • одного реле от ПТФ;
  • комплекта изолированной проводки с клеммами;
  • свободного времени;
  • инструкции по установке.

Если вы покупаете готовый комплект, то поступаете совершенно правильно. В комплектации идет все необходимое, плюс подробное руководство по установке и сама схема монтажа. Именно от этой инструкции и нужно отталкиваться, а не искать какие-то универсальные руководства.

Для тех, кто разбирается в электрооборудовании автомобилей, наглядным примером будет приведенная ниже схема. Это простейший алгоритм, позволяющий устанавливать клавиши для пуска силовой установки простым нажатием кнопки.

Если же эта картинка вам ровным счетом ни о чем не говорит, то браться за такое дело категорически запрещается.

Суть сводится к тому, что сделать в своем автомобиле три точки подключения. Первая будет располагаться на колодке зажигания вашего авто, вторую размещают на концевом переключателе тормозной педали, а третью ставят на управляющем проводе.

Устанавливать подобное решение или нет, каждый решает сам для себя. Внимательно подумайте над целесообразностью изменения принципа включения двигателя на вашей машине. Практика показывает, что кнопка подходит далеко не всем. Потому многие меняют обратно Старт-Стоп на привычный ключ, проворачиваемый в замке зажигания.

Подписывайтесь, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

(2 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

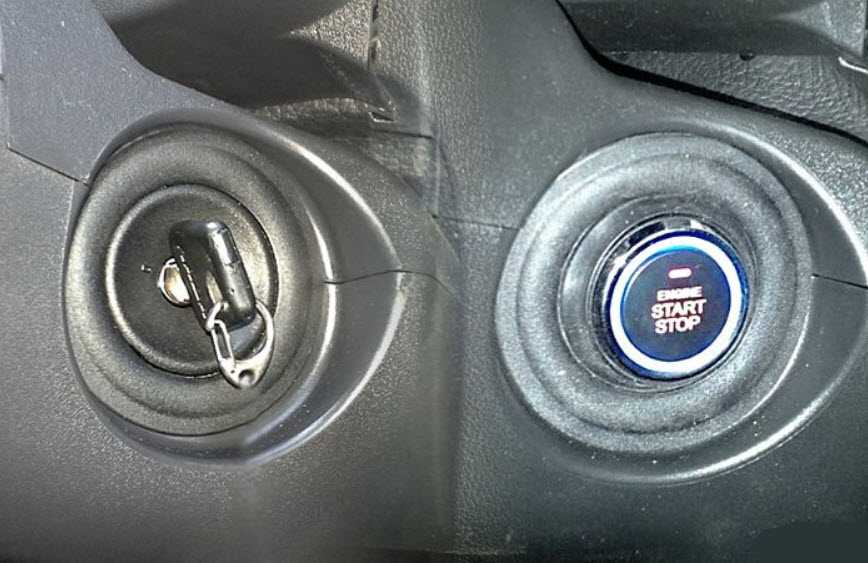

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

  • четырехконтактные реле;
  • соединительные провода;
  • диод;
  • собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы

Алгоритм монтажа предполагает следующие действия:

  • плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
  • разрешающий «+» реле также подключается к АКБ;
  • минусовой вывод монтируется на массу авто;
  • управляющие контакты нагрузочного реле подключаются к 12V;
  • управляющий минусовой вывод подключается к соответствующему выводу кнопки;
  • разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации

данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов

Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству

Итак, комплектность поставки предполагает наличие:

  1. самой кнопки «старт-стоп»;
  2. управляющего модуля;
  3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

  • демонтировать замок зажигания;
  • снять механизм блокировки руля;
  • отсоединить подводные вывода;
  • демонтировать антенну иммобилайзера;
  • установить кнопку в наиболее приемлемое для себя место;
  • подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Варианты установки своими руками

Существует множество схем монтажа изделия, каждый имеет свои особенности.

  • Вариант с ключом зажигания. В этом случае для запуска понадобится ключ. Его поворот приводит к включению зажигания, а чтобы завести двигатель, нужно будет нажать кнопку. Возможен вариант без ключа — он проще, нужно только нажать кнопку.
  • «Кратковременное» и «длительное» нажатие. В первом варианте нужно нажать кнопку ненадолго — стартер будет крутиться, пока двигатель не активируется. Второй подразумевает удержание кнопки — стартер вращается, только пока она нажата.
  • Разные варианты включения зажигания. Первый вариант — включение зажигания при нажатии кнопки. Второй — возможность активировать его только вместе со стартером.

Так обычно выглядит инструкция по установке

Опытные автолюбители комбинируют разные варианты, получая интересные схемы. Для установки кнопки Start-stop не нужно быть опытным автомехаником — достаточно обычных знаний в области эксплуатации авто. А вот если вы хотите реализовать сложную схему, с таймером, задержкой запуска и другими нюансами, потребуются серьёзные усилия и большое количество дополнительных компонентов.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

  • Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
  • Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
  • Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
  • Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
  • Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
  • При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
  • При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
  • Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Зачем нужен дистанционный запуск

Система дистанционного запуска позволяет автовладельцу управлять работой двигателя транспортного средства на расстоянии. Все удобство автозапуска можно оценить зимой: водителю больше не приходится заранее выходить на улицу, чтобы прогреть автомобиль. Достаточно нажать на кнопку брелка, и двигатель запустится самостоятельно. Через некоторое время можно будет выйти к машине, сесть в прогретый до комфортной температуры салон и сразу отправиться в путь.


Дистанционный запуск автомобиля позволит запустить двигатель на удаленном расстоянии

Функция автозапуска будет не менее полезна и в жаркие летние дни, когда салон автомобиля раскаляется до высоких температур. В таком случае система кондиционирования предварительно охладит воздух в салоне до комфортных значений.

Особенности запуска двигателя в зимних условиях

В зимнее время бывает трудно запустить двигатель. Масло густеет, а значит провернуть его труднее. Также часто подводит аккумулятор.

При минусовой температуре внутреннее сопротивление аккумулятора повышается, батарея садится быстрее, также неохотно отдает нужный пусковой ток. Для успешного пуска двигателя зимой АКБ должна быть полностью заряжена и не должна быть замерзшей. Дополнительно нужно следить за контактами на клеммах.

Вот несколько советов, которые помогут запустить двигатель зимой:

  1. Перед включением стартера на холодную включите дальний свет на несколько секунд. Это запустит химические процессы в батарее, так сказать, «разбудит» аккумулятор.
  2. Не крутите стартер больше 10 секунд. Так батарея быстро садится, особенно на морозе.
  3. Выжмите полностью педаль сцепления, чтобы стартеру не нужно было крутить дополнительные шестерни в вязком трансмиссионном масле.
  4. Иногда могут помочь специальные аэрозоли или «стартерные жидкости», которые впрыскивают в воздухозаборник. При исправном состоянии мотор заведется.

Тысячи водителей ежедневно заводят свои моторы и едут по делам. Начало движения возможно благодаря слаженной работе системы запуска двигателя. Зная ее устройство, можно не только запускать двигатель в самых разных условиях, но и подобрать нужные компоненты в соответствии с требованиями именно к вашему автомобилю.

Свобода выбора

Заводиться можно по-разному. Причем вариативность процесса опирается на разные параметры.Ключ зажигания . Замок от него может быть вовсе заглушен, тогда остается только кнопка. Мечта поэта: нажал и завелся. Но есть и альтернатива, при которой сначала поворачивается ключ, затем нажимается старт, и только после этого раскручивается движок. Поклонников этой версии мало – зачем тогда и вовсе затеваться с кнопкой. Но перестраховщики встречаются. Ведь данный симбиоз ключа и кнопки предназначен, скорее, для усиления безопасности автомобиля при попытке угона или несанкционированной поездки.

Срабатывание кнопки

. Есть вариации «нажать и держать». Пока давишь, стартер крутится. Привлекательнее выглядит «нажал-отпустил», а дальше стартер разбирается сам – но некоторые делают выбор в пользу первого предложения.Зажигание . Может быть ступенчатое: первое нажатие его включает, второе в совокупности с тормозом заводит движок. Может быть одномоментное – зажигание включается одновременно со стартером (соответственно, отдельно не запустишь и в машине с выключенным движком музыку не послушаешь).

Причем перечисленные варианты могут сочетаться друг с другом в разных комбинациях. Соответственно, схемы множатся. Поэтому мы просто расскажем, какой вывод к чему цеплять и какой «фронт работ» вас ждет в целом для реализации намеченных планов.

Впрочем, простейший вариант может собрать и новичок в электрике. А вот выставить «навороты» вроде таймера, задержки запуска и т.п. – по всем этим вопросам лучше к профессиональному автоэлектрику. Да, придется потратиться, но подобные тонкости иногда под силу только спецу.

{banner_content}

Плюсы и минусы системы

Дистанционный запуск двигателя – удобная функция, упрощающая повседневную эксплуатацию автомобиля в мороз или в жаркие дни. К преимуществам автозапуска относятся:

  • возможность запустить ДВС не выходя из дома и сэкономив личное время;
  • предварительный прогрев (или охлаждение) салона автомобиля, обеспечение комфортной температуры перед поездкой;
  • возможность запрограммировать запуск в заданное время или при определенных температурных показателях.

Однако у системы есть и свои слабые стороны.

  1. Подвижные элементы двигателя подвергаются риску преждевременного износа. Причина кроется в возрастающей силе трения, которая возникает при запуске ДВС на холодную и ожидании достаточного прогрева масла.
  2. Аккумуляторная батарея подвергается большой нагрузке, ее приходится чаще подзаряжать.
  3. Когда водитель находится далеко от автомобиля, а двигатель уже запущен, в машину могут проникнуть злоумышленники.
  4. В случае повторных автоматических запусков увеличивается расход топлива.


Модуль дистанционного запуска ДВС заключен в компактный блок, который подключается к штатной электропроводке автомобиля

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

Система запуска двигателя с кнопки, варианты ее реализации

Здесь сразу надо отметить, что вариантов подключения кнопки достаточно много. Вызвано это тем, что подобная система может быть построена с учетом самых различных исходных условий. Как пример ниже рассматриваются некоторые варианты того, каким образом выполняется установка подобного элемента, возможные алгоритмы работы Start-Stop Engine и используемые при этом комплектующие. На каком из них остановить свой выбор — решать вам. Если уровень знания электроники и схем достаточно велик, можно на основе любого из вариантов сделать свой, нужно лишь понять принцип.

Как может использоваться ключ зажигания:

  1. ключ вставляется в замок, устанавливается в положение I, а затем, после нажатия кнопки, заводится мотор (ключ позволяет снять блокировку руля, имеющуюся на многих машинах семейства );
  2. ключ не используется вообще, сел в машину – нажал Start-Stop Engine, и заработал мотор.
  3. Какие кнопки могут применяться, их установка, схема включения:
  4. без фиксации, в этом случае ее надо нажать и держать, пока мотор не запустится;
  5. с фиксацией, нажал и отпустил, начало устойчивой работы мотора определит электроника и отключит стартер.

  • ее запуск выполняется отдельно от пуска двигателя (при нажатии на Start-Stop Engine – включилось зажигание, затем нажал ещё тормоз или сцепление – завелся мотор);
  • зажигание начинает работать одновременно с запуском мотора;
  • выполняются различные блокировки Start-Stop Engine и зажигания в том числе (схема блокировки может предусматривать использование сигнала с охранной сигнализации, датчика открытых дверей, включения габаритов и т.д.).

Это только некоторые из возможных вариантов и алгоритмов, позволяющие завести мотор без ключа в замке автомобиля.

Как работает система «Старт Стоп» на автомобиле?

Принцип работы системы «Старт Стоп» основан на отключении двигателя после получения им сигналов от датчиков. Функционирует устройство так:

  • Когда происходит остановка мотора, питание потребителей электричества в автомобиле переключается на АБ.
  • Активация системы происходит после выжимания сцепления или отпускания педали тормоза (если на авто АКПП). Двигатель моментально запускается.

При падении заряда аккумулятора ниже определённого уровня датчик оповещает систему. Она отключается и активируется только после того, как аккумулятор получает заряд.

Водитель может деактивировать систему кнопкой на приборной панели. Алгоритм действий здесь такой: водитель садиться за руль, жмет на тормоз и на кнопку Stop & Start. Уже через полсекунды мотор запущен. Обычно кнопки оснащаются световыми индикаторами – загорание индикатора говорит об успешном запуске силового агрегата. Чтобы заглушить мотор, нужно еще раз нажать на тормоз, затем на кнопку.

Есть разные модификации Stop & Start. Например, Kia Motors создала устройство, которое отличается тем, что может по-особенному управлять генератором автомобиля – оно отключает генератор, когда нагрузки на силовой агрегат достигают пика. Делается это в целях экономии потребления горючего. Система автоматически отключится, когда уровень зарядки аккумулятора упадет ниже 75%.

Компания Valeo разработала устройство STARS, использующее реверсионный генератор для экономии горючего. Оно способно сэкономить до 10% топлива. Реверсионный генератор —устройство, выполняющее сразу несколько функций. Оно может быть как генератором, так и стартером. Работает практически бесшумно, может запустить мотор за 0,4 секунды.

SISS — новая технология. Создана фирмой недавно, применяется принцип рекуперативного торможения. Создается дополнительный источник энергии, поэтому происходит сокращение расхода горючего. Батарея заряжается во время торможения машины. Мотор запускается после впрыска горючего в цилиндры. Подобные устройства обычно ставят на бензиновые силовые агрегаты с функцией непосредственного впрыска горючего. Поршни в цилиндрах мотора останавливаются в определенном положении, чтобы обеспечить нормальный запуск мотора. Во время старта в цилиндры поступает определенное количество топлива, после воспламенения происходит запуск мотора. Стартер помогает двигателю запуститься быстрее.

Технология SISS экономит до 9% горючего. Единственный недостаток — работает только с АКПП.

Начальная и конечная стадия

Обе одинаковы при подключении кнопки с разными заданными параметрами. В любом случае на торпеде придется вырезать «окошко», куда будет встроена сама пусковая кнопка. Кстати, некоторые предпочитают устанавливать ее на консоли возле ручки переключения передач, внизу. Но самое популярное место, все же, торпеда.

Вариантов используемых при этом инструментов – миллион: наш изобретательный народ не сильно заморачивается поиском специального оборудования. Применялись и паяльник, и канцелярский нож, и дрель, которой делаются по окружности дырки, после чего отверстия растачиваются в круг пилкой от лобзика…

Желающие могут придумать свое ноу-хау, использовать предложенные – или взять напрокат «правильный» инструментарий. Не требует уточнений и получение доступа к проводам: согласно схеме от вашей модели, разбирается консоль и/или так называемая «борода».

Последним же штрихом будет установка заглушки на уже ненужный замок зажигания. Заглушка идет в комплекте с системой; инструкции к пользованию она не требует: вставил на пружинные лапки – и все дела.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Последовательность монтажа

Отдельно разберём последовательность того, как правильно подключить устройство.

Если брать за основу другие схемы, то есть сохраняется общий для всех принцип. В вашем распоряжении будет кнопка, от которой выходят провода разного цвета. Перепутать их между собой сложно.

В некоторых случаях возникают вопросы к фиолетовой проводке. Обычно они служат для запуска мотора. Красный идёт на минус АКБ, а чёрный на плюс.

Самым простым и правильным решением будет покупка готового комплекта. Они продаются во множестве магазинов. Их преимущество в том, что есть уже собранная кнопка со всеми проводами и клеммами. В комплекте предусмотрена схема подключения. Поэтому что-либо перепутать здесь уже вряд ли получится.

Последовательность установки кнопки можно описать примерно так:

  • сначала демонтируется личинка штатного замка зажигания;
  • далее снимается сам замок;
  • проводка в замке аккуратно отрезается;
  • провода, следующие к блоку зажигания, закрываются изолентой;
  • к ним подключается кнопка согласно выбранной схеме;
  • клавиша монтируется в салон в удобное место для водителя.

Процедуру нельзя назвать невероятно сложной. Но и у новичка может возникнуть множество вопросов. Поэтому тут следует быть внимательным и предельно аккуратным.

Многих волнует вопрос безопасности при монтаже подобных кнопок. Тут всё зависит от уровня профессионализма того, кто её установил. Лучше использовать схему, в которой применяется брелок от обычного ключа. Так даже при вскрытии авто завести мотор, не имея при себе ключа, злоумышленник не сможет.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
