Гильзы цилиндров

Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

6.1.1 Общие вопросы безопасности труда

Создание безопасных и здоровых условий труда на каждом рабочем месте является главной задачей всех руководящих и инженерно-технических работников сельскохозяйственных предприятий. Администрация обязана соблюдать требования государственных стандартов, норм и правил по охране труда, осуществлять мероприятия по технике безопасности и производственной санитарии, принимать необходимые меры по предупреждению несчастных случаев.

Важнейшее значение имеет обучение работающих безопасности труда, которое осуществляется в соответствии с ГОСТ 12.0.004–90 на всех предприятиях и в организациях, независимо от степени опасности. Вновь принятых или меняющих работу рабочих должны обучать в учебных мастерских (в цехах, на участках) безопасным приёмам работы инструкторы, на рабочем месте – высококвалифицированный рабочий, бригадир, мастер, имеющий соответствующую подготовку. Производственное обучение производится с помощью инструктажей.

Различают следующие виды инструктажа:

1) вводной инструктаж (его проводит инженер по охране труда со всеми приглашаемыми на работу);

2) первичный инструктаж (на рабочем месте до начала производственной деятельности);

3) повторный инструктаж (со всеми рабочими по безопасным приёмам и методам работы);

4) внеплановый инструктаж (в случаях введения новых или переработки стандартов, правил, инструкций, замены оборудования инструмента и т.п., при аварии, травме, пожаре, перерыве в работе более 30 календарных дней;

5) целевой инструктаж (при выполнении разовых работ, ликвидации аварий, бедствий, катастроф) .

Материалы изготовления

В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.

Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).

Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.

Но и у элементов составного типа есть недостатки, среди которых:

• возможность использования только в дизельных двигателях;
• больший вес по сравнению с литыми алюминиевыми;
• необходимость использования поршневых колец из жаростойких материалов;
• более высокая цена;

Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.

Положительные моменты гильзования

Гильзы берут на себя функции стенок цилиндра благодаря стойкости:

• К коррозии.
• К механической и термической нагрузке.
• Качественных материалов.

Гильзование позволяет восстановить двигатели, если:

1. Вышли из строя цилиндры.
2. Нельзя провести расточку.
3. Изношены стенки.
4. Ремонт проводился ранее по максимальным размерам.

Гильзировкой продлевают и улучшают эксплуатацию автомобиля, когда стенки цилиндров вышли из строя по причине:

1. Нагрузок, созданных поршневыми кольцами и горячими газами.
2. Отсутствовала смазка элементов.
3. Сопряженные детали изготовлены из некачественного материала.
4. Износ произошел по времени и пробегу.

Исправная работа двигателя после гильзовки гарантирована при условии:

1. Авто пройдет обкатку, чтобы детали осуществили притирку между собой. Для этого необходимо соблюдение скоростного режима до прохождения конкретного пробега.
2. Нельзя ездить на превышенных оборотах – только на средних.
3. Скорость резко не увеличивать на первых километрах.
4. Периодически проводить смену масла в соответствии с рекомендациями автомеханика.

Сухие втулки наделены преимуществом в отношении своих размеров, их диаметр и длина позволяет выполнять запрессовку после последних расточек. Изделия, изготовленные по «мокрой» технологии, внешней стороной касаются с жидкостью, которая охлаждает втулку и отводит тепло.

Новые автомобили имеют гильзованные моторы, которые просто поддаются ремонту, их даже не нужно снимать. Основным преимуществом гильзования является возможность замены только изношенных или поврежденных втулок, не затрагивая остальных.

Для чего выполняется гильзовка блока?

Состав работ при капитальном ремонте двигателя автомобиля определяется характером дефектов цилиндров и включает соответствующие технологические операции для их устранения. В зависимости от неисправности выполняется расточка или гильзовка блока. При проведении расточки со стенок цилиндра срезается слой металла, чтобы восстановить требуемые параметры стенок. Затем в цилиндр устанавливают поршень соответствующего ремонта с поршневыми кольцами. Гильзовка же проводится в случаях обнаружения дефектов, параметры которых не дают возможности устранить неисправность с помощью расточки даже до последнего ремонтного размера.

Гильзование БЦ выполняется также для цилиндров, которые до этого уже растачивались до максимального ремразмера.

Когда нужна гильзовка блока?

На
автомобилях стоят гильзы разных типов — поэтому и обслуживать БЦ приходится по-разному.
Гильзовку цилиндров выполняют в соответствии с рекомендациями производителя
относительно сроков проведения процедуры. Такую информацию можно найти в
сервисной книжке автомобиля.

Также
гильзовка нужна, когда цилиндры вышли из строя или их стенки сильно износились.
Конечно, можно сначала попробовать провести расточку цилиндров, но если стенки имеют
дефекты, устранить которые при помощи расточки не получается — тогда выход
только один.

Гильзовку придется провести, если БЦ уже
расточен по максимуму.

Гильзирование
считают капитальным ремонтом, поэтому процедуру лучше доверить мастерам
автосервиса. В цилиндры некоторых двигателей нельзя поставить поршни ремонтных
размеров — здесь восстановление происходит также при помощи гильзонирования.

1.2 Ремонтный чертеж

Ремонтный чертеж выполняется в соответствии с ЕСКД. Места на детали подлежащие восстановлению выполняются на чертеже сплошной основной линией, остальные изображения — сплошной тонкой линией.

На ремонтных чертежах предельные отклонения размеров проставляются в виде числовых значений, либо в виде условных обозначений (H7, H9, N6, K6 и т.п.), рядом с которыми в скобках помещают их числовые значения. Допуски на свободные размеры 14, 15 и 16 квалитетов проставляются на ремонтных чертежах с округлением до десятых долей миллиметра.

На ремонтных чертежах (за исключением чертежей на вновь изготовляемые детали и сборочные единицы) изображаются только те виды, размеры и сечения, которые необходимы для проведения восстановления детали или сборочной единицы.

На ремонтных чертежах ремонтные и пригоночные размеры, а также размеры детали, ремонтируемой снятием минимально необходимого слоя металла, обозначают буквами, а их числовые значения и другие данные указывают на выносных линиях или в таблице, помещаемой в правой верхней части чертежа. При этом для ремонтных размеров сохраняется класс точности и посадка, предусмотренные в рабочих чертежах.

Виды ГРМ

Существуют следующие виды газораспределительных механизмов: нижнеклапанный ГРМ и верхнеклапанный ГРМ. Сегодня, на современных автомобилях, используются только верхнеклапанные ГРМ, когда клапаны располагаются в головке цилиндров.

Клапан удерживается в закрытом состоянии с помощью клапанной пружины, а открывается при нажатии на стержень клапана. Клапанные пружины должны иметь определенную жесткость (оптимальную, чтобы не увеличивать ударную нагрузку на седло клапана) для гарантированного закрытия клапана во время работы.

Чтобы снизить потери на трение в ГРМ применяют ролики, которые установлены на рычагах и толкателях привода клапанов. Применение роликов в клапанном механизме заменяет трение скольжения, на трение качение, что значительно уменьшает потери на привод клапанов.

При открытии впускного клапана проходит топливно-воздушная смесь (или воздух) наполняя цилиндр двигателя. Чем больше площадь проходного сечения, тем полнее заполнится цилиндр, что приводит к повышению выходных показателей цилиндра при рабочем ходе. Для улучшения очистки цилиндров от продуктов сгорания увеличивают диаметр тарелки выпускного клапана. Правда, размеры тарелок клапанов ограничены размером камеры сгорания, выполненной в головке цилиндров. Многое также зависит от регулировки клапанов.

Применение четырех клапанов на цилиндр началось еще в 1912 г. на двигателе автомобиля PeugeotGranPrix. Широкое использование такой схемы в серийном производстве легковых автомобилях началось только в конце 1970-х гг. Сегодня ГРМ с четырьмя клапанами на цилиндр стали практически стандартными для двигателей европейских и японских легковых автомобилей.

Mercedes выпускает двигатели, которые имеют по три клапана на цилиндр, два впускных и один выпускной, с двумя свечами зажигания (по одной с каждой стороны от выпускного клапана).

Истории наших читателей

1.1 Условия работы детали

В блоке двигателя устанавливают вставные гильзы, омываемые охлаждающей жидкостью. Внутренняя поверхность гильзы служит направляющей для поршней.

Увеличение срока службы гильз цилиндров достигается в результате запрессовки в наиболее изнашиваемую (верхнюю) их часть коротких тонкостенных гильз из кислотоупорного чугуна.

Гильзы цилиндров изнашиваются неравномерно. Наибольший износ по окружности наблюдается в плоскости качения шатуна, а вдоль оси цилиндра — в зоне расположения компрессионных колец при положении поршня в верхней мертвой точке.

Рис.1 — Блок цилиндров двигателя автомобиля ЗИЛ-130

Устройство головки блока цилиндров. Конструкция.

Головка блока цилиндров в разрезе. Установка форсунки Чтобы понять принцип работы головки блок цилиндров необходимо знать её составляющие. Итак, в состав ГБЦ входят: седла клапанов, направляющие втулки, коромысло клапана, гидрокомпенсатор (иногда идет в составе с коромыслом), траверса (если есть необходимость открытия двух клапанов одновременно при наличие одной штанги на два клапана на шестнадцати клапанной головке блока), пружины для возврата клапанов в исходное положение, свечи зажигания (для бензиновых и газовых двигателей), топливные форсунки (преимущественно используются в дизельных двигателях), впускные клапана и выпускные клапана (обычно диаметр впускных клапанов больше, чем у выпускных, так как отверстие на головке блока должно иметь определенный диаметр, с целью обеспечения необходимых газодинамических характеристик воздушного заряда, для более полного сгорания воздушно-топливной смеси).

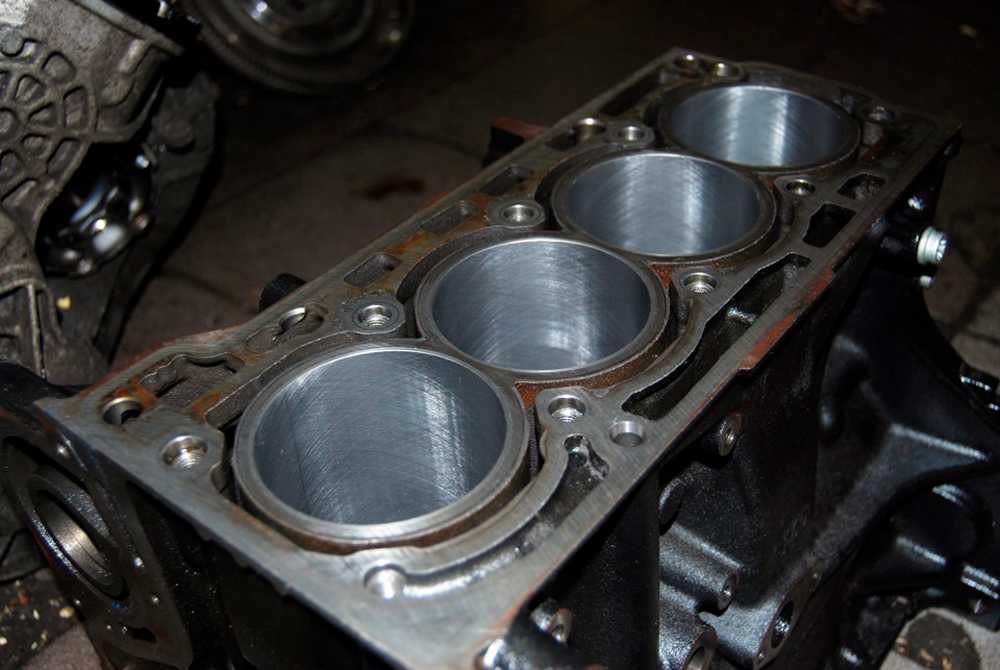

При чём здесь гильзовка

Зачастую возникает ситуация, при которой расточить цилиндры двигателя не представляется возможным. Это может случиться, если толщина цилиндра слишком мала или цилиндр имеет глубокие каверны, которые также исключают расточку без риска повреждения целостности узла.

В этом случае изначальную форму цилиндру можно вернуть, поместив в него гильзу круглого сечения. Конечно, такая гильзовка не позволит увеличить мощность агрегата, но она может стать решением в случае проведения ремонтных работ.

Вставленная таким образом в цилиндр гильза будет принимать на себя удар поршня. Со временем она также придёт в негодность, и её можно будет, в свою очередь, заменить. Правда, здесь следует отметить, что к этому моменту по статистике уже будет требоваться замена не только гильзы, но и самого поршня и колец.

Метод горячего гильзования

Он является более качественным. В основе этого метода лежит использование разницы температур деталей. Сначала обрабатываем втулку особым составом для предотвращения образования конденсата во время установки. Блок нагреваем до 150°, потом в гнездо вставляем втулку, которая охлаждена с применением жидкого азота.

Цилиндры, изготовленные из галникала, предварительно не растачиваем. Гильзовка втулок из алюминия делается с помощью запрессовки.

Метод запрессовки

При использовании этого метода гильзовка блока цилиндра проходит в несколько этапов:

• нагреваем блок до высокой температуры,
• охлаждаем втулку в азоте;
• напыляем герметик в гнездо;
• запрессовываем втулку в отверстие.

Долговечность мотора в автомобиле во многом зависит от качества ремонта. Если все выполнено в соответствии с технологией, соблюдены все рекомендованные параметры, восстановленный двигатель еще пробежит многокилометровую дистанцию.

Назначение гильз цилиндров двигателя

Основной деталью автомобильного двигателя автомобиля является блок цилиндров двигателя автомобиля. Рабочий цикл происходит в цилиндрах блока двигателя, и цилиндры являются направляющими для поршней. В целях повышения износостойкости и ремонтопригодности в блок двигателя запрессовываются гильзы цилиндров, что существенно упрощает ремонт гильз цилиндров.

Гильзы цилиндров дизельного двигателя бывают мокрого и сухого типа. В дизельном двигателе ЯМЗ гильзы цилиндров отливаются из легированного серого чугуна (согласно технических условий завода-изготовителя), обеспечивающих повышенную прочность.

Изготовление гильз цилиндров. Как уже говорилось выше, гильзы цилиндров изготавливаются из серого чугуна с добавочными элементами: никель, медь, титан в небольшом процентном соотношении для улучшения качества поверхности металла.

Рабочая часть гильзы цилиндров подвергается закалке токами высокой частоты, после чего подвергаются шлифовке и полировке. Для установки в блоке на гильзе цилиндров имеются специальные посадочные пояски гильзы – верхний и нижний. После установки гильзы в посадочные пояски с небольшим давлением, она центрируется.

В канавке нижнего центрирующего пояска устанавливаются специальные резиновые кольца, которые не дают протекать воде в картер.

Пространство между стенками блока цилиндров и гильзами цилиндров называется рубашкой охлаждения. По рубашке охлаждения циркулирует охлаждающая жидкость для охлаждения нагреваемых деталей.

Гильзы

Гильзы применяются в блоках из алюминиевых сплавов, так как алюминий менее стоек к нагрузкам и тяжелым температурным режимам, в отличие от чугуна. Они бывают съемными и несъемными. Последние выполняются путем запрессовки в блок. Также гильзы делят на «мокрые» и «сухие». «Мокрыми» называют гильзы, которые непосредственно соприкасаются своими стенками с охлаждающей жидкостью в рубашке охлаждения блока. Таким образом, достигается лучшее охлаждение. «Мокрые» гильзы легко заменить. Часто их применяют на сельхозтехнике, тягачах и другом спецтранспорте.

Гильзы

«Сухие» гильзы чаще всего несъемные и запрессованы в тело цилиндра, что обеспечивает цельность и жесткость всего блока. Но «сухие» гильзы хуже отводят тепло, чем «мокрые».

Какие стеклопакеты можно использовать?

Реконструкция блока цилиндров

Этот процесс начинается с расточки цилиндров под гильзы. На качество расточки очень сильно влияет ресурс ремонтируемого двигателя. Расточка блока позволяет добиться как необходимого размера, так и правильной геометрии гнёзд.

Если расточка проведена неправильно, то эллипсоидная геометрия гнезда, после гильзования передастся самой гильзе. Для придания точности и необходимой гладкости поверхности гнёзд, после расточки их подвергают хонингованию.

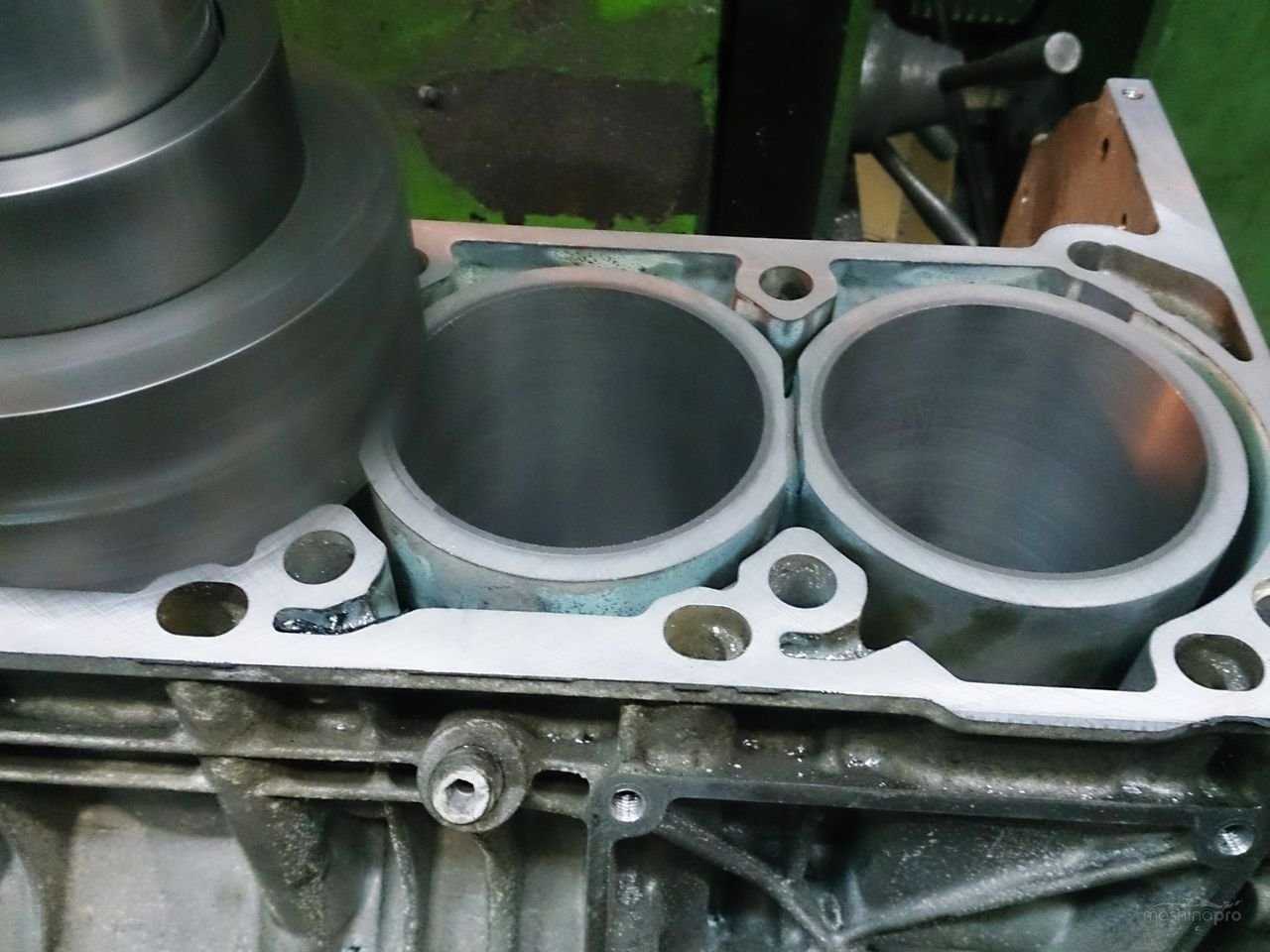

Процедура гильзования

Если с «мокрыми» гильзами процедура гильзования более менее понятна, в силу конструктивных особенностей, то гильзование «сухих» гильз цилиндра вам вряд ли удастся провести своими руками в гараже.

Горячее гильзование производится с учетом разницы температур. Блок цилиндров нагревается при помощи газовой горелки до температуры 120-150. После этого в подготовленное гнездо вставляется охлаждённая гильза.

Монтажу гильзы цилиндра предшествует её обработка специальным составом для избавления от водяного конденсата. Метод горячего гильзования «сухих» гильз цилиндра является самым качественным.

В силу особенностей структуры материала цилиндры блоков, выполненные из галникала, не поддаются расточки. Поэтому в такие блоки цилиндров при ремонте производится запрессовка алюминиевых гильз.

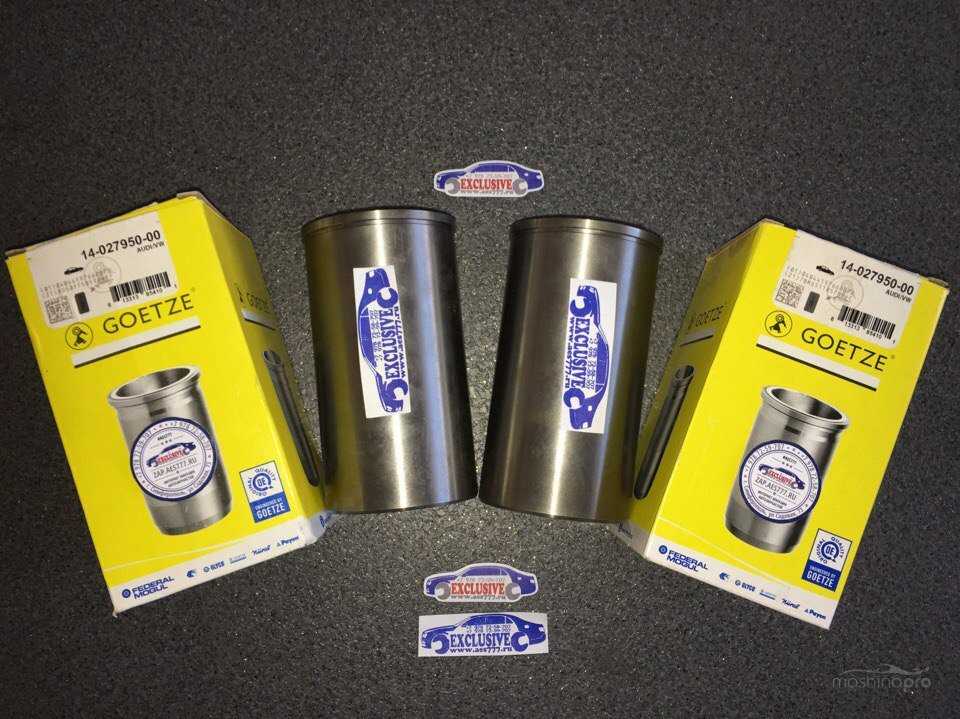

Гильза цилиндра: что это такое?

Гильза
цилиндра — съемная деталь. Вставляется она прямо в блок цилиндров (БЦ)
двигателя. Проще говоря, гильза — это стенка цилиндра. В ней происходит
движение поршня. Объем гильзы прямо пропорционален объему цилиндра. Монтаж
гильз в БЦ называют гильзированием.
Перед гильзированием проводят ряд действий подготовительного характера, ведь эта
процедура довольно сложная и трудоёмкая.

«Сухая»
гильза — вставка в БЦ, которая при работе мотора не контактирует с рабочей
жидкостью. «Мокрые» гильзы контактируют с ОЖ, поэтому имеют
прокладки, выполняющие роль уплотнителей. Прокладки не позволяют попадать
рабочей жидкости в цилиндры. Еще одно их предназначение — предотвращение
проникновения газов из цилиндров в охлаждающую систему.

Втулки
БЦ должны отвечать таким условиям:

• повышенная устойчивость к коррозии;
• способность выдерживать
  повышенные температуры, механические нагрузки;
• долговечность и
  прочность.

Покупая
гильзу с уплотнителем, следует смотреть на конусность детали и толщину ее
стенок. А еще при выборе следует учитывать, что не все изделия можно
подвергнуть расточке после монтажа.

Виды гильз и требования, которые к ним предъявляются

Гильза должна быть очень прочной и тугоплавкой, ведь в случае с алюминиевым блоком он играет лишь роль корпуса, в котором она держится. Противостоять теплу, давлению и износу ей приходится самостоятельно. Поэтому гильзы должны обладать высокой  износостойкостью, высокой антикоррозийной устойчивостью, жаростойкостью и  прочностью. В зависимости от конструкции двигателя гильзы делятся на «мокрые» и «сухие». суть этого термина напрямую связана с особенностями системы водяного охлаждения двигателя.

«Мокрые» гильзы получили наибольшее распространение, так как отлично решают задачу отвода тепла

«Мокрые» гильзы

«Мокрыми» называются гильзы, наружная поверхность которых омывается охлаждающей жидкостью, циркулирующей в системе каналов, пронизывающих толщу блока цилиндров. Эта система называемой «водяной рубашкой» и служит для равномерного отвода тепла от блока цилиндров. В районе установки гильз охлаждающая жидкость «выходит на поверхность», чтобы напрямую омывать стенки гильзы. Поэтому такой тип гильз и называется мокрым. Блок цилиндров с «мокрыми» гильзами обеспечивает лучший отвод тепла, поэтому «мокрые» гильзы получили очень широкое распространение. Они применяются на легковых автомобилях Volvo, Renault, ГАЗ-24, Москвич и других.

Уплотнение между гильзой и блоком достигается путем установки медной прокладки между отлитым буртом гильзы и плоскостью блока

Ремонт двигателей, оснащенных «мокрыми» гильзами, крайне прост — в блок устанавливается новые пары гильза-поршень, не требующие доработки. Для капремонта даже нет необходимости снимать двигатель, и он может быть выполнен даже в полевых условиях.

«Сухие» гильзы

«Сухие» гильзы запрессованы в тело цилиндра и не имеют прямого контакта с охлаждающей жидкостью.  Некоторые производители предпочитают делать алюминиевые блоки с не сменными гильзами методом литья. В этом случае гильзы укрепляются в форме для отливки, которая позже заполняется расплавленным алюминием. Созданные таким образом блоки цилиндров по жесткости от обычных чугунных не отличаются. При необходимости ремонта гильзы растачиваются и хонингуются, как обычные цилиндры. Такую технологию используют для производства двигателей Volkswagen, Land Rover, Honda, Audi,Volvo и ряда других.

«Сухие» гильзы хуже отводят тепло, но их применение позволяет придать блоку цилиндров монолитную жесткость

Применение гильз снимает ограничение с количества капремонтов, которые способен выдержать блок. Теоретически этом можно делать неограниченное количество раз, хотя на деле это никому не нужно, так как кузов автомобиля, к сожалению, не вечен. Так, для обычного блока без гильз допустимо не более 3-4 предусмотренных изготовителем калибров ремонтных поршней. Это ограничивает количество возможных ремонтов. Когда же выполнен последний ремонт и цилиндр больше не подлежит расточке, то «выручают» гильзы, запрессовка которых вновь поднимает ресурс блока на несколько ремонтов.

Понятие гильзы

Для начала автолюбителей следует познакомить с таким элементом как гильза цилиндра. По своей сути это съёмная вставка (втулка), которая устанавливается в блок цилиндров. Так можно сказать, что задачей гильзы является выполнение функций стенки блока, поскольку внутри неё будет перемещаться поршень по завершению ремонта.

Объём используемой гильзы напрямую влияет рабочий объём применяемых цилиндров. Процесс, в котором гильзу устанавливают в цилиндр, называют гильзованием либо же гильзовкой блока.

Процесс установки является достаточно сложным. Здесь нельзя просто взять гильзу, вставить её внутрь блока, и собрать всё обратно. Предварительно необходима подготовка. В ходе работ используют специальное оборудование.

Используемые при проведении капитального ремонта гильзы делят на 2 категории. Это мокрые и сухие элементы. Сухие не контактируют с жидкостью охлаждения. Мокрый тип устроен так, что одной из своих сторон контактирует с ОЖ. В них предусмотрены дополнительные уплотнительные прокладки, которые не дают возможности антифризу проникнуть в цилиндры. Параллельно они блокируют прорывы газов, образующихся в цилиндрах, в систему охлаждения.

Если говорить о ремонте, то тут преимущество на стороне мокрых гильз. Выбирая гильзы или втулки, к ним следует предъявить ряд основных требований. Они должны быть:

• устойчивыми к коррозии;
• стойкими в плане механических нагрузок;
• устойчивыми в отношении температурных нагрузок;
• изготовленными из высокопрочных материалов.

Если это гильзы, где предусмотрены дополнительные уплотнители, тогда важно учитывать также и место соприкосновения блока со втулкой. Не стоит забывать о форме и толщине стенок изделия

При необходимости специалисты учитывают отсутствие или же наличие допуска для проведения дополнительной расточки уже самой гильзы после проведения монтажных работ. То есть втулку (гильзу) могут установить в блок, а затем расточить до требуемых параметров, соответствующих размерам поршня.

Вывод рекомендательного характера

При гильзовании учитывают ряд важных моментов:

1. Блок цилиндров (БЦ) бывает алюминиевым или чугунным, цельным и гильзованным на заводе.
2. Алюминиевые блоки не всегда предназначены для использования ремонтных поршней.
3. Стенки чугунных цельных БЦ покрывают коном.
4. В редких двигателях с чугунным блоком происходит установка стальных гильз.
5. В алюминиевых ЦБ иногда устанавливают цельнолитый вариант.
6. Если в качестве дополнения в сборке идут сухие гильзы, стенки должны быть обработаны специальным твердым покрытием, с которым будет контактировать поршень.
7. Учитывают применение вида покрытия для использования ремонтных поршней при проведении гильзовки, в продаже есть алюминиевые втулки.
8. Когда установку колец с увеличенными поршнями в алюминиевый блок нельзя выполнить, так как у производителя отсутствует ремкомплект, такое изделие подлежит гильзованию.
9. Обработка чугунных агрегатов выполняется проще по сравнению с ремонтом алюминиевых БЦ. Причиной служит высокая стоимость заводских деталей, поэтому часто ремонтируют только 1 цилиндр.
10. В алюминиевые БЦ ставят чугунные втулки как альтернативный способ для восстановления двигателя, механики активно используют взаимозаменяемость материалов.
11. При ремонте учитывают, если гильзуют 1 цилиндр, что будет нарушена геометрия соседних элементов.

В любом случае, если правильно проведены работы, чугунные втулки продлевают работоспособность алюминиевых блоков до 160 тыс. км. Гильзование, как считают мастера автомастерских – это метод борьбы против заговора производителей. Чтобы чаще покупались машины, они ставят не долговечные ДВС. А на станциях технического обслуживания жизнь двигателей продлевают гильзованием.
