Диагностика бендикса стартера и ремонт своими руками

Снятие стартера с автомобиля

На легковых машинах снять стартер можно буквально за несколько минут. Для работы вам потребуется минимальный набор ключей – на 10 и на 13. Причем бендикс стартера ВАЗ-2109 заменяется по такой же схеме, как и на более ранних моделях. Помните о том, что вы проводите ремонт электрооборудования. Поэтому отключать аккумуляторную батарею нужно обязательно. От плюсового вывода к стартеру проложен провод большого сечения, он не защищен никакими устройствами, поэтому при коротком замыкании риск возникновения пожара очень велик.

После отключения аккумулятора отсоедините от втягивающего реле два провода. Тонкий необходим для подачи напряжения на катушку реле, на нем оно появляется только при повороте ключа в крайнее положение. Толстый кабель требуется для питания обмоток стартера. Ключом на 13 выкрутите три гайки, которыми крепится корпус к блоку сцепления автомобиля. Порой это действие проводить не очень удобно, например, на ВАЗах классической серии. У них самая нижняя гайка выкручивается с низа машины, да еще и с применением головок с карданами.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Ремонт бендикса

• Открутить стягивающие болты и вскрыть корпус.
• Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.
• Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.
• Перед тем, как установить новый бендикс, ось обязательно необходимо (однако без излишеств).
• Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.
• После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.
• Перед установкой выполните . Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.

Ремонт бендикса

Замена бендикса на стартере

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

• Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
• Все пластиковые шайбы должны быть целыми.
• При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
• Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

На что следует обращать внимание, выбирая аккумулятор

В первую очередь при определении того, какой аккумулятор лучше для автомобиля, следует обращать внимание на следующие исходные данные:

• в какой климатической зоне предстоит работать батарее;
• в каких условиях планируется эксплуатация;
• как часто автомобиль эксплуатируется и с какой нагрузкой;
• соответствие нормам энергопотребления;
• присутствие свидетельств, подтверждающих заявленное качество.

Для тех водителей, которые любят внедрять на своём автомобиле разнообразные девайсы, следует при выборе к параметрам, рекомендуемым ТУ, добавить некоторый запас. Тем же, кто предпочитает обходиться заводской комплектацией машины, достаточно придерживаться параметров, указанных в рекомендациях по обслуживанию автомобиля.

Система пуска современного авто

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой

О запуске двигателя из салона авто в те времена можно было лишь мечтать

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой. О запуске двигателя из салона авто в те времена можно было лишь мечтать.

В наши дни достаточно вставить ключ в замок зажигания или задействовать специальную кнопку, чтобы автомобиль завелся. Но, случаются проблемы и в этом случае, если узлы, так сказать, «заболели». Каким бы ни был современным автомобиль, со временем он устаревает, и возникает все больше проблем.

Одна из них как раз подразумевает плохой зацеп стартером маховика. Почему же такое происходит? Эксперты, как только речь заходит об этом, упоминают проблему обгонной муфты или бендикса.

Назначение бендикса в машине

Обгонная муфта представляет собой механизм-шестерню, способную передавать якорное вращение маховику двигателя. Таким образом, осуществляется запуск мотора.

Внимание. Обязательным условием безотказной работы узлов автомобильной системы является отвод бендикса, после удачного завода мотора

Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности.

Чтобы полнее узнать причину проблемы с задействованием маховика, полезно будет рассмотреть общий принцип работы всей системы пуска.

Стартер – электродвигатель постоянного тока. В некоторых случаях у него возникает мощность гораздо большая, чем требуется. Таким образом, появляется возможность запускать ДВС с максимальным рабочим объемом.

В современном стартере немаловажную роль играет реле – особый агрегат, вводящий муфту в связь с маховичным колесом, за некоторое время до фальстарта якоря. Затем только подается напряжение на стартерную обмотку, после чего тот начинает вращать коленвал автомотора.

Вращение коленвала становится источником компрессии горючей смеси, с последующим ее воспламенением. Как только это происходит в надобный момент, ДВС начинает функционировать уже автоматически.

В этот самый миг метонимический цикл маховика начинает преобладать над оборотами стартерного вала (якоря), задействуется уже бендикс. Как только шофер глушит машину, стартерный вал более не вращается, тяговое выводит муфту из зацепления.

Важно понимать, что сам бендикс состоит из 2-х частей: верхней и нижней (ВЧБ и НЧБ). Последняя выступает в виде пустотелого вала, имеющего два различных калибра

Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами.

Взаимодействия меж роликов и НЧБ изначально не бывает. Оно происходит лишь после, когда появляются первые обороты. Ролики сводятся к середине, тем самым, ограничивая вал. Это происходит таким образом, что вал может вращаться исключительно в одну из сторон. Ролики, благодаря своим пружинкам, не пускают вращаться в другую сторону.

Как только маховик наберет обороты, он будет способен вращать бендикс. В этом случае ролики расходятся, открывая стопор. Шестерня-механизм возвращается в свою первичную позитуру.

Бендикс часто «зависает» по утрам, в холодное время. Опытные шофера рекомендуют несколько раз прокручивать стартер, тем самым, нагревая бендикс и задействуя его работу.

Что такое бендикс стартера?

Бендикс(обгонная муфта) — это один из основных элементов стартера, который представляет собой обгонную муфту и позволяет осуществлять шестерне обороты параллельно с маховиком. Если говорить на простом языке, то это небольшой элемент, который не только сделает запуск мотора бесшумным, но и значительно продлит жизнь стартеру. Большинство непрофессионалов ошибочно полагают, что это всего лишь шестерня, помогающая маховику осуществлять вращения.

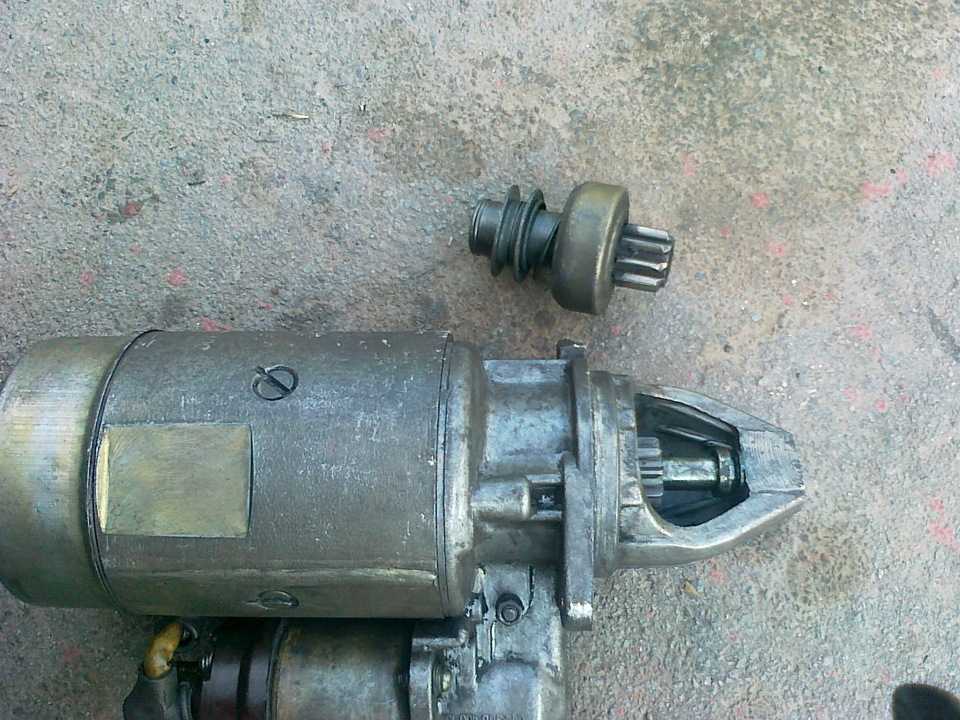

Вот так выглядит бендикс стартера

Создателем детали стал американец Винсент Бендикс, в честь которого ее и назвали. В далеком 1910 году он совершил настоящее открытие в мире техники, которое в автомобилестроении используется с 1916-го. Стоит отметить, что с тех пор принцип работы указанного узла ничуть не изменился.

Детальная схема и принцип работы бендикса

Сложно переоценить значение данного элемента, ведь без него вы вряд ли далеко заедете что на автомобиле, что на двухколесном велосипеде (здесь его называют «трещеткой»). Включен такой узел и в строение вертолетных винтов, таким образом, он помогает в запуске практически каждого механизма. Что касается железного коня, то тут деталь устанавливается в самом корпусе стартера. Свое функционирование он прекращает только после полной остановки двигателя.

На фото бендикс cтартера

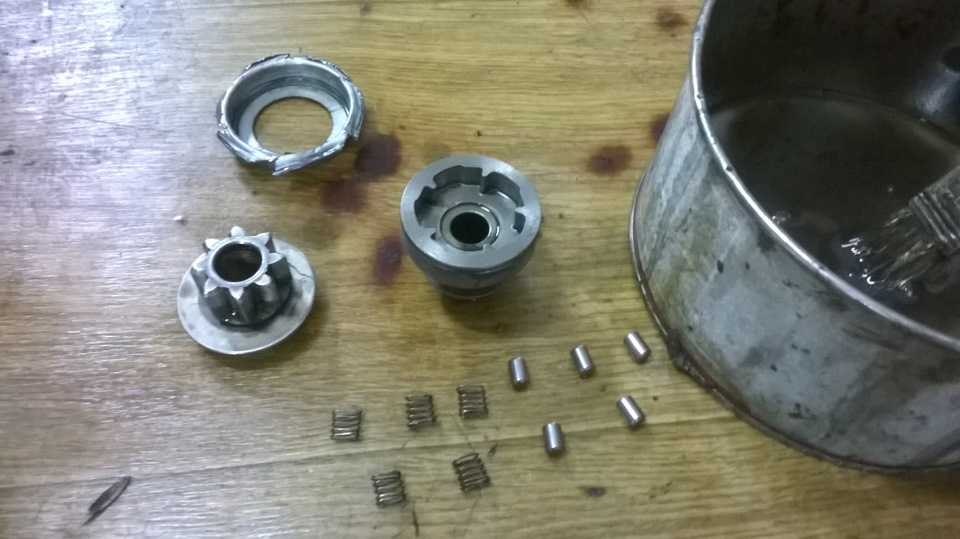

Бендикс cтартера в разборе
