В чем преуспели роторные системы?

Какие преимущества имеют роторные тормоза?  Этот вид систем отличается от барабанных тем, что воздух легко может подвергаться циркуляции между тормозной колодкой и диском. Так, дисковые системы получают лучшее охлаждение, к тому же автолюбители могут на дисках сделать специальные отверстия для вентиляции. Этот вид тормозов исключает “залипание”. Современная электроника в автомобилях лучше работает с дисковыми компонентами. Что касается недостатком этой схемы, так это стремительный износ на рабочей поверхности дисковых тормозов. Колодки и износ дисков надо контролировать, а также своевременно проводить замену деталей.

Барабанные тормоза всё еще существуют, почему? Они часто встречаются на самых разных автомобилях, с большей вероятностью их можно увидеть на дешевых малолитражках.

К тому же при таком раскладе задние колеса меньше подвергаются загрязнениям, а значит и износ будет реже, тем самым достигается экономия для автовладельца.

Долгое время барабанные системы были эталоном для четырех колес сразу, это был стандарт на долгие годы. В такой системе поршень испытывает гидравлическое давление, а тот толкает колодку. В этом случае происходит контакт фрикционного материала, наклепанного на колодку с внутренней частью останавливающего барабана, тем самым скорость его вращения снижается. Это дает возможность машине останавливаться. Но при торможении на огромной скорости их эффективность из-за нагрева падает. Чтобы отводить тепло от барабанов, были придуманы диски. Если рассматривать антиблокировочную систему, то ее работа лучше выглядит с дисковыми тормозами, так как они могут плавно отсоединиться от колодок.

Отличный вариант – это сочетать диски спереди и барабаны сзади. В таком случае положительные качества будут прослеживаться в том, что дисковые системы смогут с легкостью остановить автомобиль, там, где это будет необходимо, в то время как барабанные тормоза, расположенные сзади, будут несильно загрязняться, и износ будет происходить с меньшей скоростью. Этим достигается лучшая экономия, комфортность движения на дороге.

Барабанные механизмы

Исторически раньше появились барабанные тормоза. При этом на первых автомобилях тормозные механизмы такого типа устанавливали только на задние колеса. Принцип действия барабанного механизма изменился с той поры несильно. Так же, как и век назад, две серповидные колодки раздвигаются и прижимаются специальными фрикционными накладками к внутренней поверхности полого цилиндра, называемого тормозным барабаном.

Конечно, кое-какие изменения со временем коснулись и этой «замшелой» конструкции. Так, у ранних тормозных механизмов колодки раздвигали с помощью тросового привода. На смену ему пришел гидравлический. Затем конструкторы сделали механизм, который компенсировал износ накладок колодок. При этом отпала такая операция, как «подвести колодки, а то педаль тормоза низковато стала брать». Владельцы легендарной Волги ГАЗ-21 наверняка знают, о чем речь. Впрочем, и сегодня, у некоторых отечественных автомобилей необходимость регулировки стояночного тормоза еще осталась. Обидно, что сейчас, в XXI веке, Гранты, Калины, Приоры, Лады 4х4 и Шевроле Нивы требуют регулировки ручника.

Барабанный тормозной механизм автомобиля lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.

Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задающего диска и датчика, конструкцией барабанного тормоза восходят корнями к ВАЗ-2105, который появился еще к Олимпиаде-80.

Зато плотно обосновавшийся в России альянс Renault-nissan привез современные барабанные тормозные механизмы. Тут и самоподвод колодок, и постоянное правильное натяжение тросиков ручника осуществляет распорная планка довольно сложной конструкции. Причем она показала себя достаточно надежной даже на грязных и пересоленных дорогах. Применяет ее альянс на разных автомобилях.

Барабанный тормозной механизм полноприводного Дастера.

Задний тормозной механизм автомобиля Lada Largus.

Количество деталей тормозного механизма довольно велико, а потому и сборка не столь проста и с трудом подвергается автоматизации.

Распорная планка тормозного механизма — узел, обеспечивающий все преимущества самоподводящегося тормозного механизма.

Итак, достигнув предела совершенства с точки зрения конструкции, включив в себя современную систему АБС, барабанные тормоза не сдают позиций, обосновавшись на задней оси недорогих автомобилей.

Преимущества барабанных тормозных механизмов:

• дешевая отработанная конструкция
• хорошая защита от грязи
• большой ресурс колодок из-за значительной по площади рабочей поверхности. (На редакционном Ларгусе первые задние тормозные колодки прошли уже 120 тыс. км.)
• простое и удобное совмещение с механизмом стояночного тормоза.

Недостатки барабанных тормозных механизмов:

• значительные габариты и вес механизма
• склонность к перегреву в условиях чрезмерно высоких нагрузок
• относительно нестабильный коэффициент трения колодок, зависящий от температуры, влажности и т.д. Хотя наличие АБС во многом компенсирует этот недостаток.
• неравномерный износ колодок — передняя изнашивается больше
• иногда, при низком качестве материала фрикционных накладок, возможно примерзание их к барабанам.
• при попадании крупных песчинок возможен скрежет во время работы.

Барабанный тормозной механизм заднего колеса

Снятие и установка тормозных барабанов

Примечание. Тормозные барабаны заменять одновременно с обеих сторон автомобиля.

Барабанный тормозной механизм заднего колеса: 1 — -верхняя стяжная пружина колодок; 2 — отжимная колодка 3 — прижимная колодка; 4 — направляющая пружина, 5 — устройство автоматической регулировки зазора между колодками и барабаном

Детали барабанного тормозного механизма заднего колеса 1 — тормозные колодки; 2 — тормозной барабан; 3 — устройство автоматической регулировки зазора между тормозными колодками и барабаном; 4 — защитный колпачок; 5 — пружина; 6 — колесный цилиндр; 7 — штуцер для прокачки привода тормоза системы; 8 — щит тормозного механизма; 9 — ось направляющей пружины колодок

Отсоединение верхней стяжной пружины

Снятие направляющей пружины тормозных колодок

Снятие

• Поднимите заднюю часть автомобиля, установите на подставки и снимите колеса.
• Отпустите рычаг стояночного тормоза и максимально ослабьте натяжение тросов привода стояночного тормоза.
• Снимите тормозной барабан, отвернув болты крепления.

Установка

• Очистите от пыли тормозной барабан и тормозные колодки.
• Установите на место тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном.
• Отрегулируйте стояночную тормозную систему
• Установите колеса и опустите автомобиль.

Замена тормозных колодок

Примечание. Тормозные колодки заменять одновременно с обеих сторон автомобиля новыми рекомендуемых заводом марки и типа.

Снятие

• Поднимите заднюю часть автомобиля. установите на подставки и снимите колеса.
• Снимите тормозной барабан,
• Отсоедините верхнюю стяжную пружину колодок с помощью универсальных щипцов для установки пружин.
• Снимите направляющие пружины колодок.
• Сдвиньте насколько возможно к оси ступицы зубчатый рычаг.
• Отодвиньте колодки от щита тормоза и установите щипцы на поршни колесного цилиндра.
• Потяните на себя планку устройства автоматической регулировки зазора между колодками и барабаном и выведите ее из передней тормозной колодки
• Отсоедините от разжимного рычага трос привода стояночного тормоза.
• Поверните храповик устройства автоматической регулировки заюра между колодками и барабаном в нерабочее положение.
• Поверните на 90′ переднюю тормозную колодку.
• Выведите тормозные колодки с нижних опорных пальцев и снимите колодки.
• Осмотрите тормозные барабаны проверьте состояние трубок подвода тормозной жидкости и тщательно очистите детали тормозного механизма.

Установка

• Присоедините наконечник троса стояночного тормоза к разжимному рычагу.
• Установите колодки на щите тормоэа. повернув при этом на 90′ переднюю тормозную колодку.
• Сдвиньте насколько возможно к оси. ступицы зубчатый рычаг и соедините планку устройства автоматической регулировки зазора между колодками и барабаном с передней колодкой
• Установите направляющие пружины колодок.
• Присоедините к колодкам верхнюю стяжную пружину
• Снимите щипцы с колесного цилиндра.
• Установите тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном
• Отрегулируйте стояночную тормозную систему.
• Установите колеса и опустите автомобиль.

Снятие

• Снимите тормозной барабан.
• Снимите тормозныe колодки.
• Отсоедините от колесного цилиндра трубку подвода тормозной жидкости, приняв меры недопускающие утечку жидкости.

Установка

Установка колесного цилиндра производится в порядке, обратном снятию, с соблюдением моментов затяжки резьбовых соединений. После установки прокачайте систему гидропривода тормозов.

v4x.narod.ru

Усиливаемся

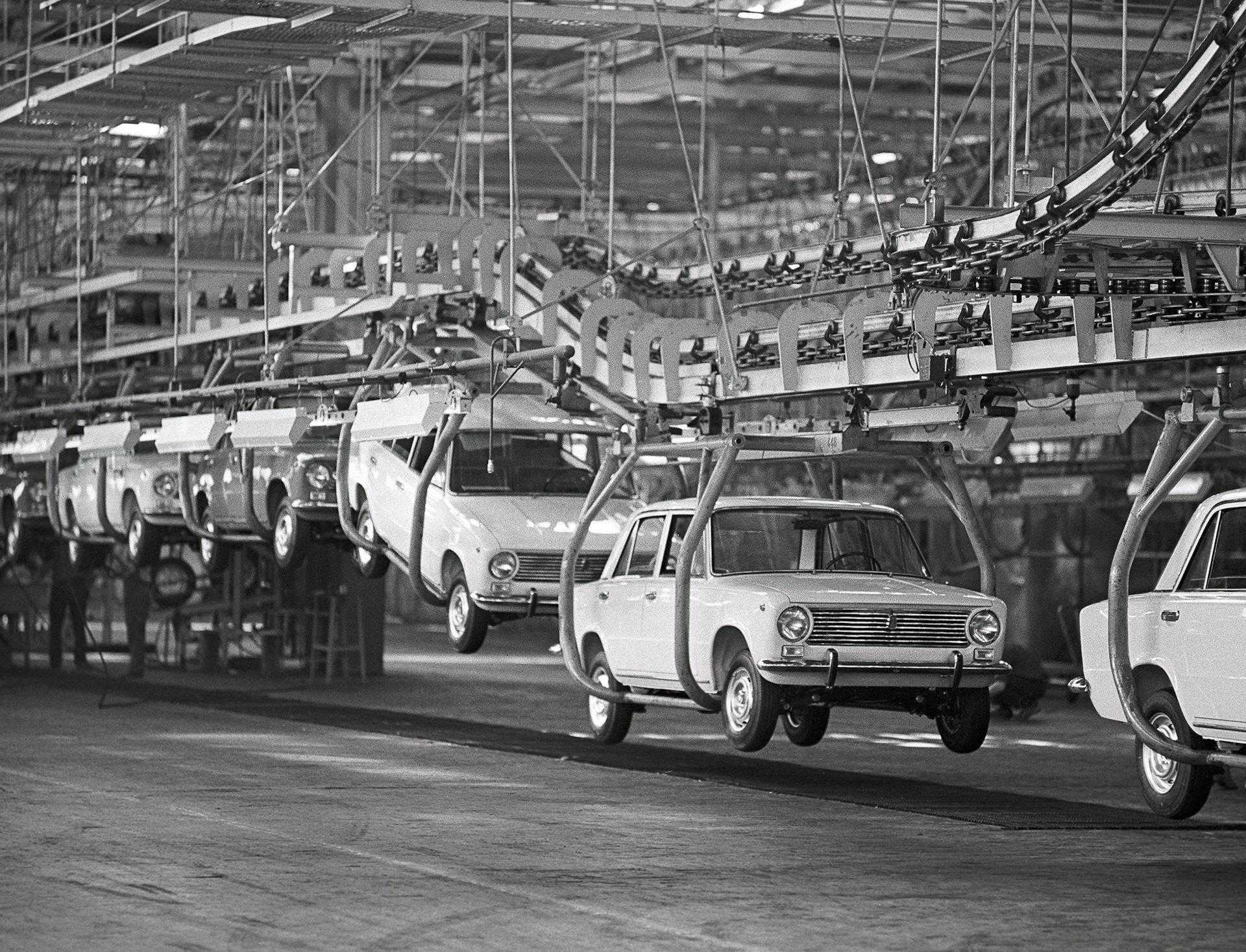

Как вы знаете, многие технологии приходили в Страну Советов только после покупки этих самых технологий у зарубежных стран. Дисковые тормоза не стали исключением, но тогда их купили вместе с автомобилем. Конечно, этим «иностранцем» стал сборочный цех автомобиля ВАЗ-2101, в который превратили старый-добрый Fiat 124. Кстати, этот товарищ имел дисковые тормоза на обеих своих осях. Помимо прочего, тормоза были двухконтурными как у более серьёзных конкурентов на европейском рынке.

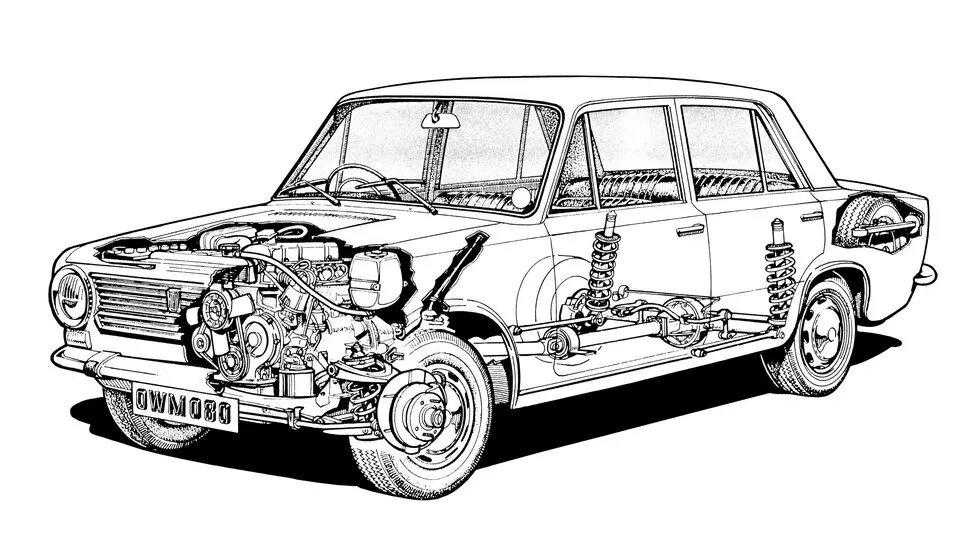

Однако когда автомобиль русифицировали, от дисковых тормозов на задней оси отказались. Это было связано с тем, что в условиях отечественных реалий тормоза быстро забивались грязью и чернозёмом, соответственно, колодки быстро приходили в негодность. Мне кажется, это веский повод для отказа от задних дисковых тормозов. Однако итальянцы не сдавались и выпускали всё новые и новые варианты, раз за разом. Однако и последующие испытания показали, что барабаны удобнее в условиях отечественных дорог.

Именно этот фактор стал причиной появления на автомобиле задних барабанных тормозов. Пусть они уступали дисковым по эффективности торможения, но основной удар принимали на себя передние дисковые тормоза, которые с этим прекрасно справлялись. Единственное, по-прежнему нужно было регулировать зазор между колодками и барабанами.

Кстати, если вы решите осудить инженеров ВАЗа за задние дисковые тормоза, обратите внимание на иномарки тех времён. Для города прекрасно хватало заднего барабана, да и стояночный тормоз заново изобретать не нужно

Одни плюсы, не правда ли?

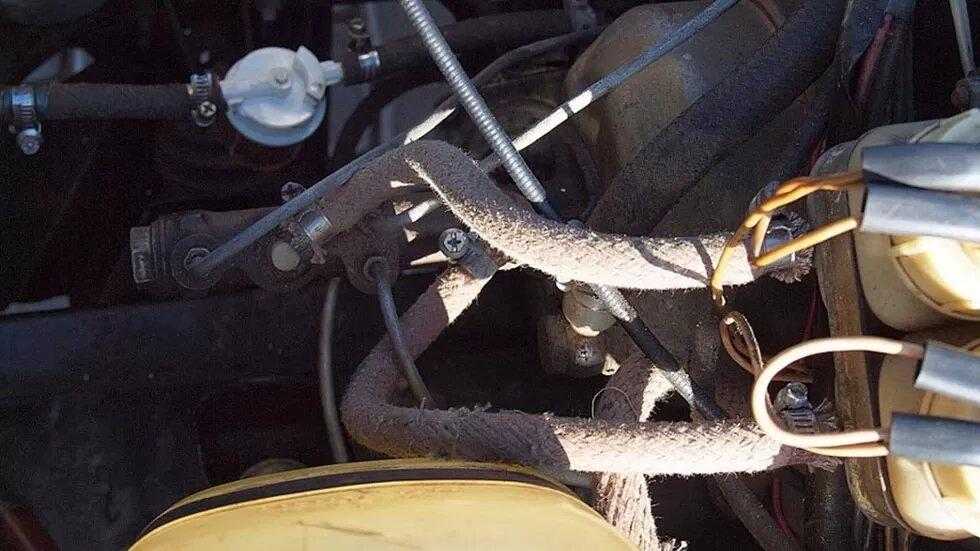

Однако эволюция не стоит на месте и следующей инновацией от ВАЗа стал вакуумный усилитель тормозов, который «выдали» новой «тройке». Теперь педаль тормоза стала существенно «легче». Но и тут не обошлось без сюрпризов.

Во время испытаний выявили чрезмерную эффективность усилителя, который просто неожиданно блокировал колёса при торможении даже по сухому асфальту. Весьма неожиданное «открытие» вынудило инженеров изменить характеристики усилителя. Помимо этого, колодки теперь подводились к задним барабанам автоматически, и регулировка колодок канула в лету.

Кстати, уже в те годы Минавтопром СССР вовсю работал с британскими Girling, лидерами по производству дисковых тормозов не для «простых смертных». Эффективные тормоза были нужны представительским седанам, ради которых это всё и затевалось.

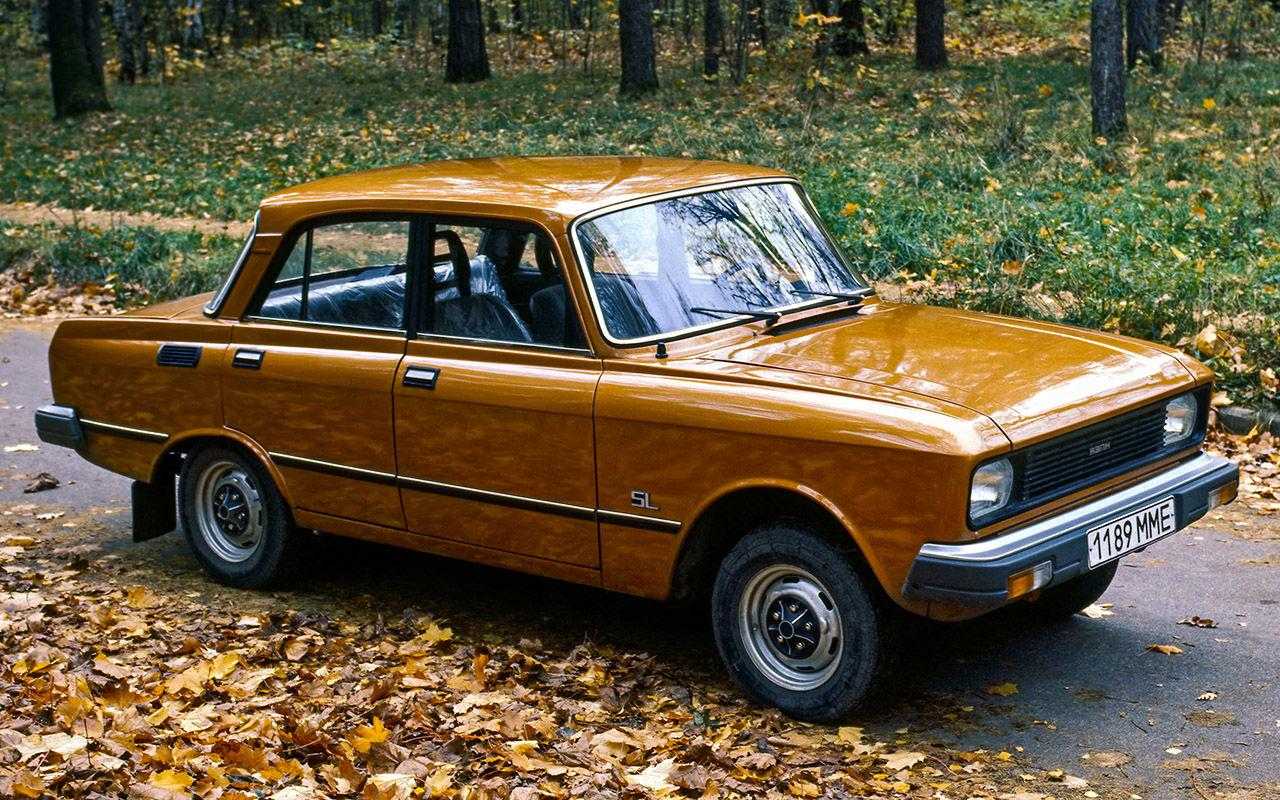

Постепенно второй по величине производитель автомобилей, АЗЛК, сравнялся с вазовскими инженерами в производительности тормозов, ведь новинка завода, АЗЛК 2140, уже обладал передними дисковыми тормозами вкупе с двумя контурами привода тормозов. Вакуумный усилитель «Москвич» получил их от Girling, вместе с системой контроля уровня тормозной жидкости. И только «Волга» с «Запорожцем» стояли в сторонке, уныло притормаживая своими четырьмя барабанами, внушая своим владельцем понимание о неэффективности тормозных механизмов. Впрочем, эффективность им и не нужна была, ведь динамика разгона была удручающей.

Общие принципы работы тормозных механизмов

Потребность в тормозах возникла, по-видимому, одновременно с изобретением наземного транспорта (неважно какого: велосипеда, конной повозки или автомобиля). И принцип решения этой задачи был один и тот же: использование пары трения, в которой одна часть – колесо (или ступичная часть, жестко с колесом связанная), а другая, прилегающая по профилю к первой – накладка (башмак, колодка, планка – терминология значения не имеет)

Такие тормоза стали называть колодочными. А если в качестве второй части использовалась замкнутая гибкая лента, то тормоза назывались ленточными

И принцип решения этой задачи был один и тот же: использование пары трения, в которой одна часть – колесо (или ступичная часть, жестко с колесом связанная), а другая, прилегающая по профилю к первой – накладка (башмак, колодка, планка – терминология значения не имеет). Такие тормоза стали называть колодочными. А если в качестве второй части использовалась замкнутая гибкая лента, то тормоза назывались ленточными.

Что же касается конструкции тормозного механизма и используемых материалов, то здесь на разных этапах развития технологии возникало множество интересных для практического применения вариантов.

Ленточные тормозные механизмы, появившиеся в начале прошлого века широкого распространения не получили (хотя в 30-х годах двадцатого столетия одно время даже превосходили по характеристикам колодочные). А вот колодочные тормоза приобрели широкое распространение в двух своих видах, получивших название по наименованию элемента, к которому прикладывается тормозное усилие: барабанные и дисковые тормоза.

Интересно, что вначале (1902 год) были изобретены дисковые тормоза, но при использовании пары трения металл-металл (других подходящих материалов тогда не было) возникал непереносимый скрип, к тому же попадание влаги и грязи резко снижало эффективность торможения. Поэтому практическое применение получили первыми именно барабанные тормоза.

Замена на дисковые

Многие специалисты, и в том числе я говорят о том, что замена барабанных тормозов на дисковые связана с большим количеством проблем:

1. Первой проблемой становится адаптация механизма ручного тормоза к дисковому механизму. Конструкция отличается слишком сильно, поэтому к новым тормозам старый ручной подсоединить не выйдет. Тут два способа решения – либо придумать, как переделать старый механизм, чтобы он работал, либо устанавливать новый. Первый вариант сможет выполнить только механик с большим стажем работы, и то не каждый возьмется. Второй вариант проще и доступнее, однако стоимость его не маленькая. Просто приобретаете и устанавливаете гидроручник на новые механизмы.
2. Второй проблемой становится выбор подходящего для замены механизма с нужными размерами и чтобы эффективно справлялся с торможением. Чтобы не было отличия по диаметру или шпилькам. Зачем покупать тормоза которые не подойдут, или будут работать хуже тех, что были? При этом стоит не забывать требовать сертификаты качества, на приобретаемые механизмы. Только так можно быть уверенным что это надежные фирменные детали.
3. Третья проблема возникает после замены механизмов. Дело в том, что любые конструктивные изменения в машине, влияющие на управление и так далее, требуется обязательно вносить в техническую карту и страховой документ на машину. Только так вы сможете избегнуть штрафов и прочих неприятностей от ГИБДД и недопонимания механиков, которым придется обслуживать ваш автомобиль.
4. Четвертая и самая трудная, вам могут отказать в регистрации средства, если посчитают что после модернизации машина перестала соответствовать нормам безопасности, или требованиям регламента по правилам эксплуатации. Поэтому предварительно выясните, можно ли зарегистрировать такое изменение конструкции вашего автомобиля, а потом начинайте думать, как поменять барабанные тормоза на дисковые.

Так какие лучше и какие у них недостатки?

По сравнению с дисковым вариантом, у барабанного преимуществ не так уж и много:

1. Закрытая конструкция исключает попадание грязи между элементами трения, из-за чего служат они дольше.
2. Барабан — массивный элемент, поэтому он «не боится» резких перепадов температуры.
3. В барабанных механизмах легче организовать механическую блокировку колес (стояночный тормоз). Для этого достаточно  установить дополнительный рычаг, перемещение которого обеспечит разведение колодок и удержание их.
4. Большая площадь контакта накладок с диском (за счет увеличенных габаритных размеров) обеспечивает высокое тормозное усилие.

Что касается недостатков, то их у барабанных тормозов тоже немало, причем многие из них переплетаются с достоинствами:

• из-за закрытой конструкции продукты износа рабочих поверхностей не отводятся и попадают между трущимися поверхностями, снижая силу трения;
• трение сопровождается сильным нагревом, который в барабанном механизме в недостаточной мере отводится. Из-за этого барабан расширяется (поскольку он металлический), и для создания должного прижима водитель  дожимает тормозную педаль, иначе эффективность торможения снизится;
• неравномерный износ колодок. Поршни не способны равномерно прижать их, поэтому контактируют они с барабаном не всей площадью;
• ряд составных элементов находится в закрытом пространстве, поэтому при разрушении отколовшимся частям деваться некуда. Они могут попасть между колодками и барабаном, что приведет к блокировке механизма.

Видео: Тормоза дисковые и барабанные: плюсы и минусы

https://youtube.com/watch?v=ijzuAvk1KiU

Положительные качества  дисковых тормозов:

1. Высокая эффективность (на 20% выше, чем у барабанных). И здесь свою роль тоже играет тепловое расширение. Диск от нагрева расширяется, что увеличивает силы трения без дополнительного воздействия на колодки.
2. Открытая конструкция  хорошо вентилируемая, обеспечивает отвод тепла.
3. Продукты износа удаляются и не попадают на трущиеся поверхности, добавляют эффективность работе механизма.
4. Попадающая на диск влага тоже удаляется с поверхности.
5. Колодки прижимаются к диску всей рабочей поверхностью.

Но и без недостатков тоже не обошлось. У дисковых тормозов они такие:

• диск чувствителен к резким перепадам температуры. Интенсивное торможение с последующим заездом в лужу становится причиной коробления (нарушения геометрии рабочих поверхностей);
• износ колодок и дисков  становится причиной частого проведения технического обслуживания с заменой расходников;
• сложность использования дисковых механизмов для организации стояночного тормоза;
• грязь, попадая на рабочие поверхности, обеспечивает  интенсивный износ.

Если рассматривать компоновки механизмов на авто, то комбинированная является пока самой оптимальной. Дисковые обладают высокой эффективностью, а барабанные не требуют частого обслуживания. Поэтому такую компоновку используют очень многие производители для автомобилей бюджетной и средней ценовой категории. Но  барабанные механизмы постепенно вытесняются дисковыми.

Плюсы и минусы дисковых и барабанных тормозов

АвтоВАЗ открыл новую рубрику «Ладная механика», в которой отвечает на вопросы поклонников автомобилей Лада. Первый сюжет посвящен задним тормозам, где специалист рассказывает, почему АвтоВАЗ до сих пор использует сзади тормозные барабаны, а не диски.

Причины, по которой лучше выбрать задние барабанные тормоза, а не дисковые:

1. При торможении под действием инерции передняя ось нагружается (давление на колесо больше), а задняя – разгружается. Для эффективного торможения дисковых тормозов спереди нужно усилие поменьше, а для эффективного торможения задних барабанов – побольше. Но т.к. задняя ось при торможении разгружена, передним и задним тормозам нужно одно единственное усилие, которое развивается в гидравлической системе торможения.

2. Дисковые тормоза меньше защищены от грязи и пыли, которая вылетает из под передних колес. В результате чего увеличивается износ тормозных колодок (замена колодок на барабанных тормозах выполняется гораздо реже). На первых ВАЗ-2105 на задней оси изначально были установлены дисковые тормоза, колодки приходилось менять каждые 500-2000 км.

3. Из-за грязи и влаги задние дисковые тормоза (ЗДТ) могут «смазывается». Чтобы вернуть эффективность их нужно просушить.

4. Ранее в тормозной системе применялся «колдун» (распределяет усилия между тормозными механизмами). Он требовал постоянного внимания, т.к. если он не правильно отрегулирован или неисправен машина тормозила некорректно. У современных автомобилей Лада этой проблемы нет, т.к. все они комплектуются системой АБС, это позволило АвтоВАЗу перейти с «механики» на «электронику».

5. Результаты различных испытаний показывают, что эффективность задних дисковых и барабанных тормозов при повседневной езде примерно одинаковая. Преимущество дисковых тормозов перед барабанными заметно только при торможении на скорости 120 км/ч и выше.

6. Дисковые тормоза вместо барабанных ставят на машинах, у которых «клевок» при торможении не так сильно заметен. Например, ЗДТ есть на Гранте и Калине спорт, у которых измененная подвеска и уменьшенный клиренс.

Вывод: для автомобиля, который будет эксплуатироваться в городе по правилам ПДД, практичней использовать в качестве задних тормозов барабаны. В этом случае задние дисковые тормоза – это маркетинговый штрих, за который нужно еще заплатить.

https://youtube.com/watch?v=GDd_PTPAXmI

Напомним, на новинках АвтоВАЗа седане Лада Веста и кроссовере XRAY задние тормоза барабанные, но спортивные версии с доработанной подвеской и другими колесами будут иметь уже задние дисковые тормоза.

Ответы на частые вопросы

Заключение

Для нынешних дорог в России подобрано идеальное сочетание тормозов — на задних колёсах барабанные и дисковые на передних. Из-за того, что дисковые тормозные системы стоят на передних колёсах, они максимально охлаждаются и меньше изнашиваются, если бы стояли на задних, этим экономя деньги владельцу. Именно поэтому сзади ставятся барабанные, т. к. те более устойчивы к загрязнениям. И цена тоже играет роль.
