Прогорела прокладка головки блока цилиндров: симптомы неисправности

Как проверить прокладку ГБЦ

В процессе диагностики автовладелец должен знать, как проверить прокладку головки на исправность. Для этого используйте следующие методы.

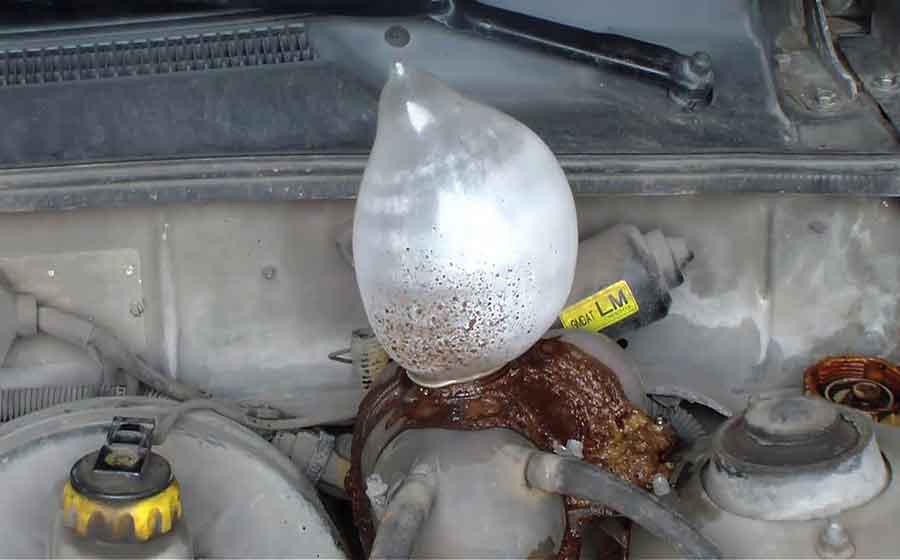

С помощью перчатки, пакета или воздушного шара

Наденьте резиновую перчатку, пакет (необходимо зафиксировать в основании), презерватив или воздушный шар на расширительный бачок, после чего запустите мотор и оставьте его на три-пять минут. Желательно увеличить обороты до трех-пяти тысяч. Чем серьезнее повреждение, тем быстрей изделие наполняется газами.

Используйте бутылку

На грузовых авто для проверки найдите бутылку на 0,5 л.

Далее сделайте следующее:

1. Найдите сапун на расширительном бачке.
2. Наполните бутылку водой.
3. Вставьте в нее трубку.

Появление пузырьков воздуха свидетельствует о наличии повреждения.

Основные принципы

Внешне эта процедура достаточно проста, но при ее выполнении нужно знать следующее. После затяжки нужно провести контрольное обследование. Для этого необходим динамометрический ключ. Контрольный момент заключается в следующем.

Если после достаточно сильного приложения силы болт начал растягиваться, значит, все механические моменты проведены в точном соответствии с технологическим режимом.

1. Когда к болту состоялось приложение момента величиной в 20кГсм, а текучесть не была достигнута, болт следует заменить, он из металла повышенной прочности.
2. При появлении значительного уменьшения болта, следует задуматься о его полной замене, так как он полностью разрушен.
3. Другие нюансы этой технологической процедуры описаны только в инструктивных материалах к конкретной марке машины.

В данной ситуации следует обратить наиболее пристальное внимание на уровень и состояние всех болтов, особенно если это уже достаточно серьезно и долго эксплуатируемый механизм. Государственные стандарты категорически запрещают ремонт и применение использованных, старых соединительных конструкций

В данном случае вас всегда могут подвести пружинные болты, то есть те, которые уже требуют замены. Рассматривая возможности самостоятельного ремонта автомобиля, следует обязательно руководствоваться основными принципами эксплуатации, которые предполагает инструктивный материал.

Только благодаря советам профессионального автомобилиста или консультации, полученной на сайте производителя, вы всегда сможете провести протяжку ГБЦ собственного железного помощника.

Главное, что требуется на дороге — это комфорт и состояние уверенности в своем любимом авто и собственных силах.

Автомобили ВАЗ семейства 2112 выпускались с . У этих двигателей головка блока цилиндров отличается впускными отверстиями. Других отличий, по идее, нет. И поэтому будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». представлен на первом фото.

Последовательность отворачивания (1-10)

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

Порядок затяжки головки обозначен на этом фото

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

1. Первый проход – усилие составляет 20 Н*м;
2. Каждый винт доворачивают на 90 градусов вправо;
3. Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое.

Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). , и только затем .

Всё готово к установке ГБЦ

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

1. Размещаем ГБЦ на блоке цилиндров;
2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А .

Как правильно сменить прокладку ГБЦ

Начнем с того, что снятие головки блока цилиндров на некоторых двигателях является сложной и трудоемкой процедурой, требующей слива жидкости, разборки отдельных узлов и агрегатов. При замене прокладки головки блока цилиндров необходимо убедиться, что головка цилиндра имеет наибольшую плоскость контакта с блоком цилиндров.

На соседних поверхностях не допускается загрязнение, глубокие царапины или другие дефекты. Если головка блока была отполирована, то толщина удаляемого слоя с прилегающей поверхности должна учитываться отдельно.

Обязательно соблюдайте рекомендуемую последовательность действий и усилие при затягивании болтов головки блока цилиндров. Для получения точных данных изготовитель двигателя и изготовители прокладок головки цилиндров предоставляют схему крепления для креплений. Рекомендуемый крутящий момент (крутящий момент) также указывается. Добавьте это для замена прокладки Также рекомендуется заменить головку цилиндров крепежными болтами. Отвинчивая следующую затяжку с надлежащей силой, старые шпильки не выдерживают нагрузки, что приводит к поломке болта.

Момент затяжки

Причины повреждения и осмотр прокладки ГБЦ

Последствия для двигателя могут быть фатальными, даже если вы за короткое время управляете автомобилем с этой проблемой. Если поломка прокладки игнорируется головки блока цилиндры даже после небольшого пробега требуют капитального ремонта.

Эта неисправность может возникать как в бензиновых, так и в дизельных двигателях, с турбонаддувом или в атмосферных вариантах. Поломка прокладки требует правильной и своевременной диагностики. Проблемой на ранней стадии может быть увеличение расхода топлива, трудности с запуском двигателя и его нестабильная работа, снижение мощности двигателя, падение уровня охлаждающей жидкости в расширительном баке и низкая компрессия в цилиндрах.

Наиболее распространенные причины поломки или выгорания прокладки ГБЦ:

• перегрев двигателя;
• неправильная установка при замене прокладок;
• последствия настройки двигателя;
• неправильный крутящий момент головки блока цилиндров;
• езда на некачественном бензине сопровождается детонацией;

Перегрев двигателя является основной причиной поломки прокладки головки блока цилиндров. блок цилиндров. По разным причинам происходит перегрев двигателя, начиная с выхода из строя системы охлаждения и заканчивая такими явлениями, как детонация или воспламенение двигателя. Как металлические (асбестовые) прокладки, так и паронит в таких условиях обычно не выдерживают повышения температуры при перегреве и выгорании. После такого выгорания прочность прокладки уменьшается и вымывается.

Список последствий перегрева силового агрегата также указывает на кривизну головки цилиндров, а точнее ее плоскость. В повседневной жизни есть определение «дана головка цилиндра». Чаще всего головка блока приводит к перегреву в том случае, когда материалом его изготовления является алюминиевый сплав

Обратите внимание, что чугунные головки более устойчивы к нагреванию, хотя в некоторых случаях могут возникать трещины. Если головка приводится в движение, то такая кривизна устраняется шлифованием

Для профилактических мер (излишне) шлифование Крышка цилиндра Не рекомендуется.

Как распознать проблемы с прокладкой головки?

Симптомы пробоя прокладки с одной стороны вполне очевидны. Например, наличие примесей моторного масла в расширительном бачке или пузырьков газа. Кроме того, охлаждающая жидкость может попасть в систему смазки. В результате образуется налет, который можно обнаружить на крышке масло заливной горловины. Впрочем, майонезо подобный налет на крышке появляется и в результате длительной езды с непрогретым двигателем.

Еще один симптом неисправности прокладки головки блока – густой белый дым, выходящий из выхлопной трубы. В то же время, белый дым появляется и во время прожига сажевого фильтра. К тому же, данный симптом можно спутать с испарением влаги, накопившейся в выхлопной системе.

Хорошим индикатором послужит тестер, выявляющий содержание выхлопных газов (СО2) в системе охлаждения. Такой комплект можно приобрести на сайтах интернет-аукционов. Либо следует прибегнуть к услугам автосервиса, располагающим данным тестером.

Помните, что один признак – это слишком мало. Но, если наблюдается большая потеря охлаждающей жидкости вместе с чистым белым дымом, то риск проблем с прокладкой или самой головкой блока высокий.

В случае возникновения подозрений обратитесь в сервис, так как диагностика неисправностей, связанных с системой смазки и охлаждения, а так же с прокладкой ГБЦ требует определенного опыта.

Что делать при пробитии прокладки ГБЦ

При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.

Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.

Могут потребоваться и другие шаги:

1. Замените болты, если они деформировались, или если производитель рекомендует установку новых болтов каждый раз при снятии головки. Если болт не удается открутить из-за искривления, попробуйте его сорвать.

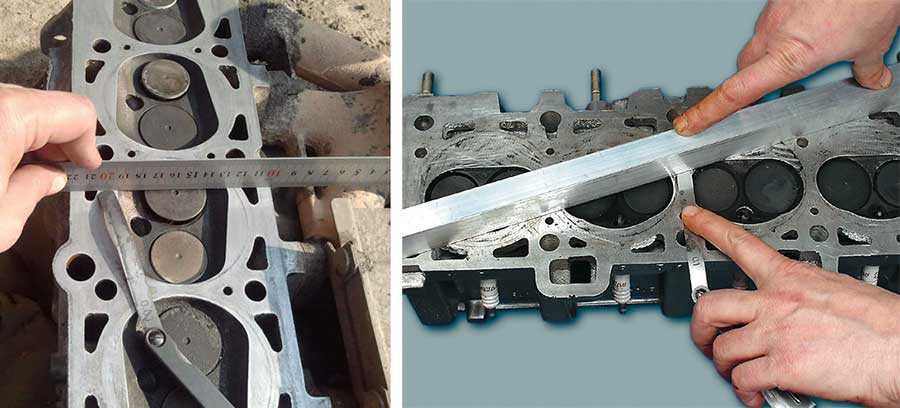

2. Отшлифуйте плоскость ГБЦ в случае ее искривления. Для этого необходимо обратиться к специалистам, использующим специальные станки. После снятия слоя на головке фломастером указывается толщина снятого металла и покупать прокладку нужно с учетом этой толщины.

После устранения технических неисправностей можно приступать к установке новой прокладки.

При выполнении этой работы следуйте следующим советам:

Почистите ГБЦ от нагара, накипи или старых элементов прокладки. Проведите ревизию поверхности с помощью мерной линейки. С ее помощью определяется наличие и размер зазоров. Последние не должны превышать 0,5-1,0 мм. Если этот параметр больше, головка требует шлифовки или замены. При отсутствии линейки используйте толстый лист стекла, имеющий 5-миллиметровую толщину

Положите изделие на ГБЦ и обратите внимание на наличие прослоек. Для большей точности поверхность можно смазать маслом

Перед заменой обработайте прокладку смазывающим составом на основе графита. Такой шаг делает изделие мягче и способствует лучшему прижатию к поверхности. В будущем после такой обработки изделие проще будет снимать. Кроме того, в процессе пользования графит не выдавливается.

После завершения работ вас должна интересовать стабильность работы двигателя

Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС

Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.

Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.

Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.

Видео: как проверить пробита ли прокладка ГБЦ

Замена

Если признаки поломки подтвердились после снятия «головы», выполняется замена пробитого элемента. Блок цилиндров – одна из важнейших частей двигателя. Поэтому при покупке прокладки специалисты советуют приобрести комплект новых крепежных болтов. Старые при выкручивании уже не будут соответствовать тем требованиям. Новые болты стоят не более тысячи рублей. Если у вас 16-клапанный мотор и длина элементов не менее 95 миллиметров, можно ограничиться лишь покупкой прокладки. Также для замены понадобится динамометрический ключ. Перед установкой новой прокладки необходимо убедиться в целостности блока цилиндров. Если ему нужна дополнительная шлифовка, приобретается деталь увеличенной толщины. Она должна компенсировать слой снятого металла при шлифовке.

Фазовращатели и их функция

Большинство новых двигателей оснащено фазовращателями, которые дают возможность выполнять корректировку работы силового агрегата на основе числа оборотов коленвала. Это необходимо для того, чтобы получить максимальный вращательный момент в большем диапазоне оборотов.

Если взять любое руководство по эксплуатации авто, то в нем будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный вращательный момент, который мотор способен выдавать при определенных оборотах коленвала в минуту.

Вот взять, к примеру, распространенную модель «Рено-Логан». Двигатель способен выдавать при 6 тыс. оборотах коленвала 170 лошадиных сил. Максимальный крутящий момент составляет 270 Нм при 3250 об/мин. Из этих цифр видно, что показателя максимального вращательного момента можно достичь уже при средних оборотах. А наибольшая мощность становится доступной лишь после 6000 об/мин. Если такой мотор оснастить системой фазовращателей, у него будет более широкий диапазон, при котором двигатель выдаст самый высокий вращательный момент, а не тот, который заложен в конструкцию производителем.

Разрезная шестерня распредвала выполняет примерно такие же функции, что и фазовращатель. Эта деталь имеет схожую конструкцию, что и распределительный вал. Она может поворачиваться на определенные углы вперед либо назад.

Опасность серьезных повреждений двигателя из-за прокладки головки блока цилиндров

Наибольшая опасность с непредсказуемыми последствиями ожидает автовладельца в том случае, когда повреждения уплотнения оказались значительными. Через образовавшийся канал в цилиндр начинает поступать большое количество антифриза, рано или поздно в камере сгорания скапливается все большее количество жидкости, происходит гидроудар. Поршень проделывая возвратно-поступательные движения «натыкается» на слой жидкости над ним, которая как всем известно несжимаема, происходит гидроудар или как его романтично прозвали остряки- «кулак дружбы».

В этом случае последствия могут быть наиболее фатальными, дорогостоящего капитального ремонта двигателя (в лучшем случае) не избежать. В худшем, если шатун пробил стенку блока двигателя, мотор можно нести на свалку. Повреждения типичны для гидроудара: загиб шатуна, разрушение поршня, обрыв шатуна, повреждение головки блока, коленвала или картера.

Помимо этого, не только утечка антифриза может привести к проблемам охлаждения, ухудшив ее эффективность, но и попадание моторного масла в каналы циркуляции охлаждающей жидкости, закупорив небольшие канальца рассчитанные на менее густую техническую жидкость. При игнорировании этой поломки двигатель вскоре может перегреться.

В некоторых случаях выхлопные газы могут пробиваться из-за не плотности прокладки ГБЦ в систему охлаждения. Этот также является крайне опасным «звоночком», который можно диагностировать появлением пузырьков отработавших газов в расширительном бачке. При этом температура мотора во время работы будет быстро уходить в красную зону, может случится быстрый перегрев силового агрегата.

И наконец, еще один пункт который подскажет вам о неисправности. Выхлопные газы могут вырываться наружу в подкапотное пространство. Запах, шум при работе двигателя и отработавшие газы под капотом, вот что вы увидите в таком случае.

В целом при данной неисправности будет заметна общая потеря мощности двигателя, снижение тяги и нестабильная работа мотора, низкая компрессия.

Виды поршневых колец, из чего изготовлены, подбор и маркировка

Новостная рассылка

Термостат

Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.

Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.

При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.

Тем самым двигатель охлаждается.

Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.

В любом случае нужно внимательно следить на приборами и не допускать перегрева.

Как убедиться в исправности термостата?

В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).

Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.

Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля

Снимать термостат несложно, поэтому заострим внимание на диагностике

Для проверки потребуется любая посуда, электрический нагреватель и термометр.

Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.

Рекомендуем: Бензиновый двигатель против дизельного: отличия, особенности, преимущества и недостатки

Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Виды поршневых колец

В зависимости от своего назначения, поршневые кольца разделяются на такие виды:

Ранее на поршнях старых двигателей с невысокими показателями мощности устанавливалось большое количество колец. Теперь, для большинства моделей авто используется по три кольца. Устанавливаются они в следующем порядке.

1. Верхнее компрессионное. Оно имеет молибденовую противоизносную вставку.
2. Второе компрессионное.
3. Маслосъемное.

Маслосъемное кольцо состоит из трех частей. Это – верхняя и нижняя маслосъемные пластины, а между ними расположен тангенциальный расширитель.

Именно так выглядит набор поршневых колец для современных бензиновых двигатель. В зависимости от года выпуска автомобиля, могут применяться и другие комплекты деталей.

Компрессионные поршневые кольца предназначаются для уплотнения поверхностей поршня и цилиндра, они же предотвращают проникновение газа в камере сгорания и обеспечивают отвод тепла.

Эти виды деталей так или иначе отличаются друг от друга. Стоит учитывать и тот факт, что различные производители могут изменить конструкцию и материал колец, таким образом повышая их показатели прочности и улучшая работоспособность агрегата.

Материалы, применяемые для изготовления

Как уже было сказано, от материала данных деталей будет зависеть срок их службы и показатели производительности. Изготавливаться они могут из таких сплавов:

• чугун. Его структура позволяет удерживать моторное масло, значительно увеличивая срок эксплуатации детали. Как правило, чугун покрывается хромом;
• пластичный чугун, являющийся производной обычного чугуна. Материал сохраняет все основные свойства сплава, но при этом имеет хорошую способность к упругой деформации. Это значительно упрощает установку;
• нержавеющая сталь стала применяться только в последнее время. В нее входит большее количество хрома, кроме того, она лучше чугуна переносит температурные нагрузки;
• чугунные детали покрывают молибденом, что значительно увеличивает их эксплуатационные характеристики и продлевает срок службы. Именно чугунные детали с молибденовым покрытием в последнее время применяются чаще всего.

Верхнее компрессионное

Существует достаточно большое количество конфигураций этих деталей, но их различия уловить достаточно сложно. К примеру, иногда они имеют несколько перекрученную форму.

Основное назначение – это ускорение приработки поверхностей поршневых колец со стенками цилиндров. Если деталь имеет несколько перекрученную структуру, то его поверхности достаточно быстро уплотняются в канавке цилиндра.

Нижнее и маслосъемное

Второе компрессионное обычно имеет большее уплотнение с поверхностью канавки, и его основная функция состоит в том, чтобы не пропускать газы в камеру и предотвращать попадание масла в камеру сгорания. В противном случае может возникнуть детонация. Оно, по сути, нормирует количество масла между верхним компрессионным и маслосъемными кольцами.

Последнее полностью снимает масло с поверхности стенок цилиндра.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Основные типы оппозитных двигателей

Чтобы понять, какие плюсы и минусы имеет оппозитный двигатель, следует вначале более подробно разобраться в его типах и конструкции.

На данный момент существует два типа оппозитных агрегатов. Первый тип получил название «Боксер». Этот тип оппозитника является приоритетным.

У «Боксера» два ряда цилиндров расположены горизонтально. Конструкция коленчатого вала позволяет двум параллельно расположенным поршням двигаться синхронно. То есть, если в правом цилиндре поршень достиг ВМТ, то расположенный напротив его левый поршень тоже находится в этой точке.

Количество цилиндров оппозитного двигателя может варьироваться от четырех до двенадцати.

В целом тип двигателя «Боксер» очень схож с V-образным, он является 4-тактным, поэтому конструкция подразумевает наличие головок цилиндров с установленным в них механизмом газораспределения.

Второй тип оппозитного агрегата, который сейчас активно разрабатывается – ОРОС. Конструкция этого двигателя очень интересна. На каждый цилиндр у него приходится по два поршня, которые двигаются асинхронно, при этом энергия, выделяемая при сгорании топлива и получаемая этими поршнями передается на один коленчатый вал.

Двигатель ОРОС

Двигатель ОРОС является 2-тактным, что позволило отказаться от использования головок блока и механизма газораспределения. Подача топлива и отвод продуктов горения у этого мотора производится посредством окон, проделанных в гильзе цилиндра. Один из поршней в цилиндре двигателя ОРОС отвечает за впуск топлива, а второй – за отвод отработанных газов.

Еще одной особенностью такого мотора является формирование камеры сгорания цилиндра самими поршнями за счет асинхронного их движения. При движении поршней навстречу друг другу через впускное окно подается топливная смесь, которая поршнями сжимается, а при максимальном их сближении происходит воспламенение.

Конструкция двигателя ОРОС включает два и более цилиндра, расположенных под углом 180 град. Между этими цилиндрами устанавливается коленчатый вал. В каждом цилиндре расположено по два поршня, связанных с коленвалом шатунами. Шатуны внутренних поршней короткие, а вот внешних поршней – достаточно длинные. Поскольку поршни получают линейные разнонаправленные нагрузки, это позволило существенно снизить трение в подшипниках коленчатого вала, а значит и потери мощности. Эти положительные качества двигателей ОРОС привели к тому, что ими сейчас активно занимаются многие ведущие автомобильные компании.

Устройство ОРОС

Стоит также упомянуть созданный отечественными конструкторами танковый двигатель 5ДТФ. Этот силовой агрегат тоже относился к типу ОРОС, однако конструкция его была еще интересней. В каждом цилиндре этого мотора тоже располагалось по два поршня, но усилие они передавали каждый на свой коленчатый вал. Поэтому у 5ДТФ имелось два коленчатых вала, установленных там, где у обычного оппозитного двигателя располагалась головка блока.

Видео на тему

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Последствие некачественного ремонта

Если прокладка ГБЦ была пробита после ремонта двигателя, скорее всего, причиной поломки стал один из факторов некачественного ремонта.

Неправильное усилие затяжки болтов головки блока цилиндров (около 80% всех случаев). В технической документации двигателя указывается не только момент, но и последовательность затяжки каждого из болтов. В некоторых случаях после определенного пробега следует переобжать прокладку. Чаще всего уплотнение остается недостаточным либо, наоборот, чрезмерно сжатым, из-за человеческого фактора. На усилие влияет и степень вытяжки болтов и состояние резьбы в ГБЦ. Перед затягиванием убедитесь в чистоте витков, отсутствии в колодцах масла, воды.

• Несоответствие привалочных плоскостей блока цилиндров и ГБЦ. При этом учитывается известный многим параметр деформации плоскости и чистота поверхности сопрягаемых деталей. Слишком высокая чистота обработки способствует скольжению прокладки, тогда как грубая чистота не позволяет прокладке плотно прилегать к сопрягаемым поверхностям.
• Повреждение прокладки, которая является хрупким и чувствительным к деформациям изделием.
• Неправильное применение герметизирующих составов. Герметик требуется лишь на некоторых типах «Т-образных» соединений. Перебор может привести к попаданию герметика в глухие отверстия и стать причиной недостаточного момента затяжки.
